Для поддержки высокопроизводительных моделей процессоров Intel Nehalem компания Gigabyte выпустила материнскую плату UD4 на чипсета Intel X58
Евгений Рудометов
Для поддержки процессоров микроархитектуры Intel Nehalem компания Gigabyte выпустила целую серию соответствующих материнских плат. В качестве примера можно привести плату Gigabyte GA-EX58-UD4. Эта материнская плата ориентирована на поддержку высокопроизводительных процессоров Intel Core i7 с разъемом LGA1366. Выполнена она на основе топового чипсета Intel X58.
Чипсет Intel X58
Чипсет Intel X58 Express Chipset (iX58) поддерживает процессоры Intel Core i7, подключаемые через разъем LGA1366 и работающие c шиной Quick Path Interconnects (QPI) с пропускной способностью до 6,4 ГТ/с, что обеспечивает до 25,6 Гбайт/с.
Комплект является двуххабовым. Он состоит из двух микросхем:
-
Input/Output Hub (IOH),
-
I/O Controller Hub (ICH).
Заявлена поддержка двух графических интерфейсов PCI Express 2.0 x16 или четырех PCI Express 2.0 x8.
Контроллер памяти встроен в процессор.
Встроенные средства в микросхему ICH10 поддерживают:
-
до 6 SATA 3GB/s,
-
до 12 USB 2.0,
-
до 6 PCI Express x1,
-
до 4 PCI,
-
LPC,
-
Intel HD Audio и др.
Вместо ICH10 может использоваться микросхема ICH10R.
Комплект GA-EX58-UD4
В комплект Gigabyte GA-EX58-UD4 (GA-EX58-UD4) входят (Рис. 1):
-
упаковочная коробка,
-
материнская плата GA-EX58-UD4,
-
кабель IDE,
-
кабель для floppy,
-
четыре кабеля SATA,
-
планка (брекет) SATA,
-
I/O Shield,
-
CD-ROM с ПО,
-
руководство пользователя.
-
краткая инструкция по установке.

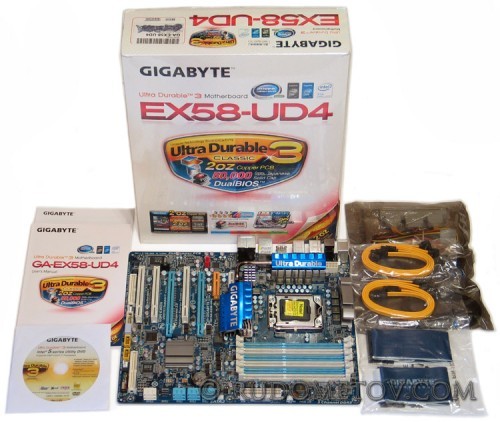

Рис. 1. Комплект материнской платы GA-EX58-UD4
Основные параметры материнской платы GA-EX58-UD4, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
