Процессоры микроархитектутры Intel XScale стали основой многих линеек карманных персональных компьютеров, функциональные возможности которых определяются комплектом, внутренней архитектурой и применяемыми компонентами
Евгений Рудометов
>> Часть 2
Возможные штатные электрические и частотные режимы эксплуатации процессора Intel PXA255 приведены в Таблице 1.
Таблица 1. Режимы работы процессора Intel PXA255
| Параметры | Min | Normal | Max |
| Режим “Low Voltage” | |||
| Напряжение питания, В | 0,95 | 1,00 | 1,155 |
| Частота в режиме “Turbo”, МГц | 99,5 | 118 | |
| Частота памяти SDRAM | 50 | 99,5 | |
| Режим “Medium Voltage” | |||
| Напряжение питания, В | 0,95 | 1,00 | 1,32 |
| Частота в режиме “Turbo”, МГц | 99,5 | 199,1 | |
| Частота памяти SDRAM | 50 | 99,5 | |
| Режим “High Voltage” | |||
| Напряжение питания, В | 1,045 | 1,10 | 1,43 |
| Частота в режиме “Turbo”, МГц | 99,5 | 298,7 | |
| Режим “Peak Voltage” | |||
| Напряжение питания, В | 1,235 | 1,30 | 1,65 |
| Частота в режиме “Turbo”, МГц | 99,5 | 398,2 | |
| Частота памяти SDRAM | 50 | 99,5 | |
Допустимый температурный диапазон окружающей среды (Ambient Temperature) для работающего процессора составляет от -40 C до +85 C, температурный диапазон хранения процессора — от -40 C до +125 C.
Воплощение архитектурных замыслов разработчиков и реализация широких функциональных возможностей процессора стало возможным благодаря применению хорошо отработанного технологического процесса. Процессор Intel PXA255 создан по CMOS технологии с использованием литографии 0,18 мкм и шести слоев металлизации. Выпускаемые процессоры проходят тщательный контроль.
Кристалл процессора Intel PXA255 упакован в корпус PBGA с размерами 17 х 17 мм и содержит 256 контактов.
Платформа
Специалистами корпорации Intel на основе процессора Intel PXA255 разработана платформа Intel DBPXA255 (Intel DBPXA255 Development Platform for Intel Personal Internet Client Architecture), функциональная схема которой представлена на Рис. 3.

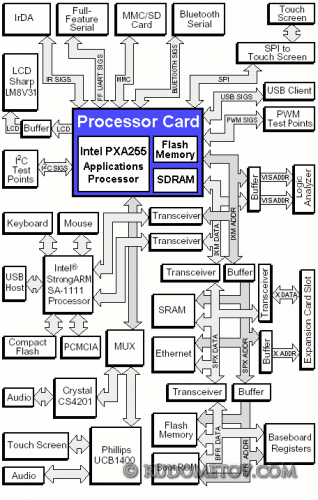

Рис. 3. Функциональная схема платформы Intel DBPXA255
В следующей части данной статьи приведен пример структуры КПК с несколькими подсистемами беспроводной связи.
