Одиннадцатый вал дисков (часть 1)


Старшим представителем одиннадцатой линейки накопителей Seagate, является модель емкостью 1000 Гбайт с интерфейсом Serial ATA/300

trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)trans Одиннадцатый вал дисков (часть 1)

Евгений Рудометов,
Виктор   Рудометов




Несмотря на появление разнообразных альтернативных устройств, предназначенных для энергонезависимого хранения программ и данных, основными устройствами подсистемы памяти современных компьютеров (серверов, десктопов, ноутбуков и даже встраиваемых систем) остаются накопители на жестких магнитных дисках (HDD).

Из года в год улучшаются их технические параметры, среди которых производительность, надежность, емкость. Признавая важность первых двух, следует отметить, что рост информационной емкости обеспечивает сохранение все больших объемов программ и данных. Это достигается в основном за счет улучшения используемых элементов, магнитных материалов и технологий записи.

Не вдаваясь в технические подробности, следует отметить, что в борьбе за новые рубежи информационной емкости основным достижением последних лет является переход от так называемой параллельной записи к перпендикулярной (perpendicular recording technology). Это означает, что основные изменения в технологии магнитной записи связаны с изменением направления магнитного поля, вектор которого теперь ориентирован не параллельно плоскости диска, как раньше, а перпендикулярно. В соответствии с эти изменилась и ориентация магнитных доменов, которые также располагаются теперь перпендикулярно. Это позволило резко повысить плотность их размещения без необходимости уменьшения их размеров, влияющих на надежность хранения информации. Дело в том, что уменьшение размеров магнитных доменов с целью увеличения плотности их размещения на магнитных дисках накопителей ограничено парамагнитным пределом, когда энергия домена, состоящего из нескольких кристаллических ячеек, уже сравнима с энергией тепловых флуктуаций при комнатной температуре. Это приводит к спонтанному, нежелательному изменению ориентации магнитных доменов и, соответственно, к саморазрушению хранимой на магнитных дисках информации.

В результате реализованных изменений технологии записи, а также внедрения новых многослойных магнитных материалов, усовершенствованных головок и алгоритмов обработки информации удалось повысить устойчивость доменов и существенно уменьшить вероятность произвольного изменения их состояния.

Таким образом, внедрение перспективных разработок обеспечило повышение надежности хранения информации при значительном увеличении ее плотности на входящих в состав накопителей магнитных дисках. Это дало возможность конструкторам накопителей значительно увеличить информационную емкость своих изделий.

Необходимо отметить, что перспективные технологические инновации в свои новейшие изделия внедрили уже все производители HDD, лидером которых является компания Seagate (Seagate Technology LLC). Эта компания первой представила на рынок соответствующие модели накопителей.

Расширяя свой успех, компания Seagate выпустила очередную линейку своих 3.5-дюймовых HDD с реализацией перпендикулярного способа записи. Вторая линейка получила официальное наименование Barracuda 7200.11 (первая — Barracuda 7200.10).

Старшим, наиболее совершенным представителем одиннадцатой линейки Barracuda, на момент ее объявления, стал накопитель на жестких магнитных дисках с объявленной информационной емкостью 1000 Гбайт.

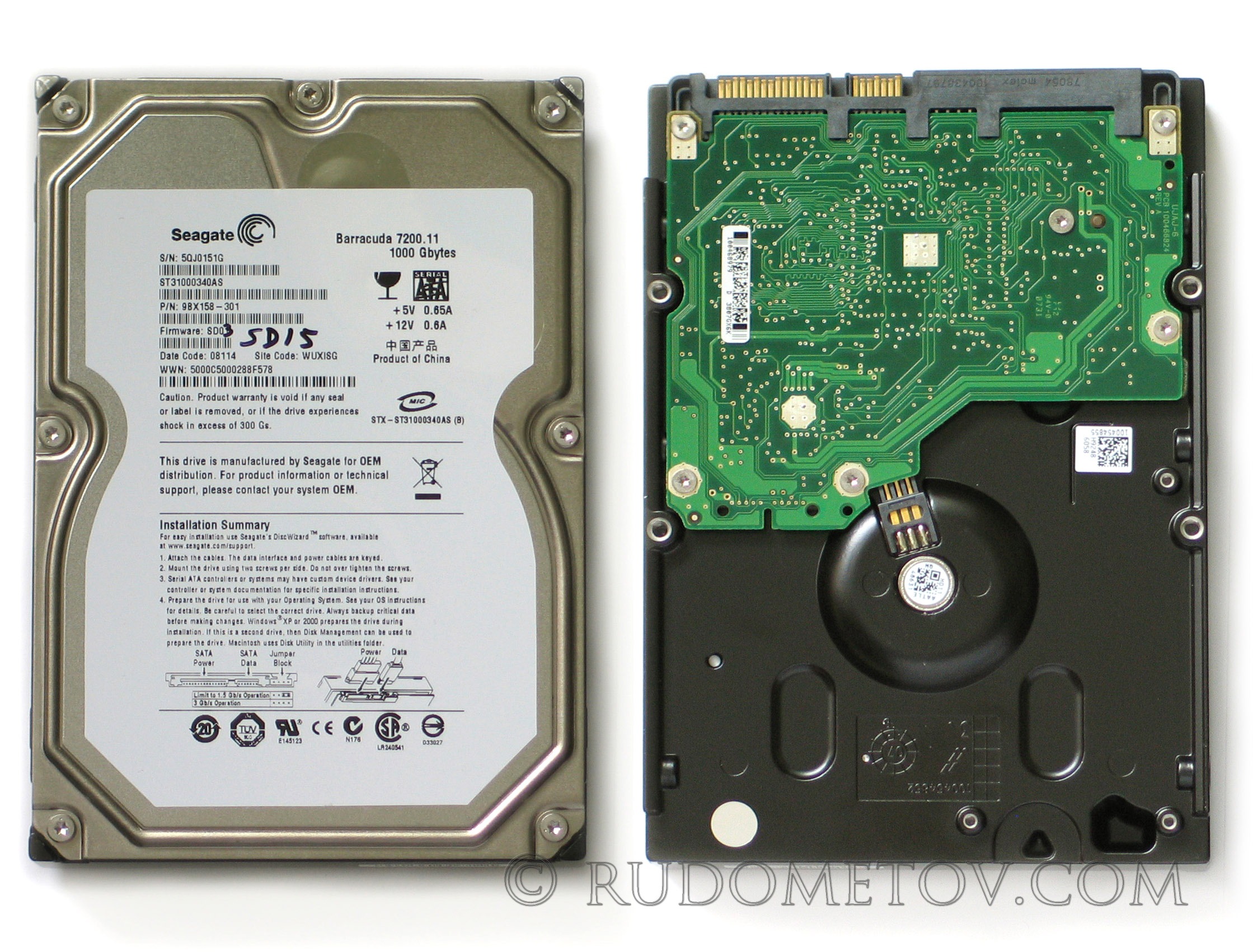

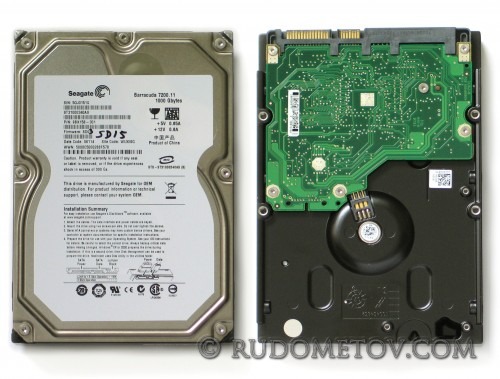

Внешний вид старшей модели Seagate Barracuda 7200.11 представлен на Рис. 1.


Barracuda 7200.11 1000 Gbyte

Рис. 1. Накопитель на жестких магнитных дисках Seagate Barracuda 7200.11 1000 Гбайт



Кроме информационной емкости, важными  особенностями данной модели являются встроенная кэш-память объемом 32 Мбайт, а также последовательный интерфейс Serial ATA со скоростью передачи данных до 300 Мбайт/с — SATA/300.

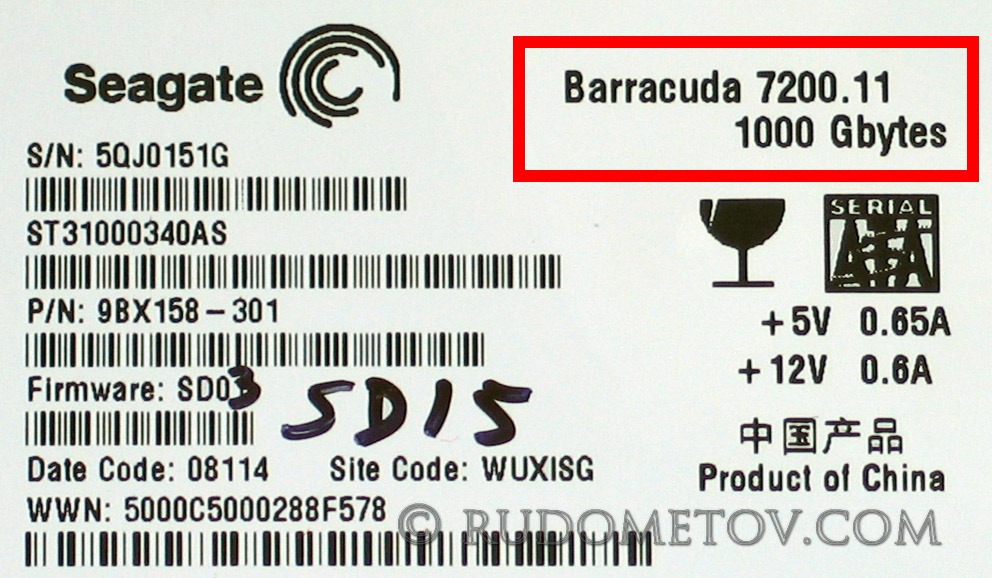

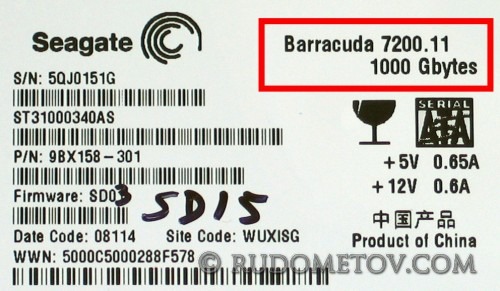

На Рис. 2 представлена маркировка модели Seagate Barracuda 7200.11 1000 Гбайт с интерфейсом SATA/300.

К слову сказать, накопитель может использоваться как с контроллерами, поддерживающими интерфейс SATA/300 (SATA II, скорость — до 300 Мбайт в секунду), так и с контроллерами предыдущей версии SATA-интерфейса — SATA/150 (SATA I, скорость — до 300 Мбайт в секунду). Необходимая совместимость обеспечивается с помощью применения  специальной перемычки, использование которой разъясняет краткая инструкция, традиционно приведенная на корпусе накопителя.


Barracuda 7200.11 1000 Gbyte label

Рис. 2. Маркировка 1000 Гбайт модели Seagate Barracuda 7200.11 с интерфейсом SATA/300



Рассматривая указанную старшую модель, необходимо отметить, что младшим представителем линейки накопителей Barracuda 7200.11 в настоящее время является устройство с емкостью 320 Гбайт. Сегодня данная линейка состоит из следующих моделей: 1000, 750, 500, 320 Гбайт.

Основные параметры моделей HDD Barracuda 7200.11 приведены в Таблице 1.


Таблица 1. Основные параметры моделей HDD Barracuda 7200.11

Емкость моделей, Гбайт От 320 до 1000
Интерфейсы Serial ATA/300, Serial ATA/150
Объем кэш-памяти, Мбайт 32, 16
Скорость вращения дисков, об/мин 7200
Допустимые ударные нагрузки, g При работе – до 68,
при хранении – до 300
Диапазон рабочих температур, С 0-60
Уровень акустического шума, Белл 2,7, 2,9 (при поиске)
Гарантийный срок, лет 5


В конструкции старшей модели накопителей линейки Barracuda 7200.11 использованы четыре магнитных диска. Каждый из них вмещает 250 Гбайт информации. Объединение в одном устройстве четырех таких дисков позволило конструкторам компании Seagate достичь психологически важного рубежа в 1000 Гбайт. К слову сказать, это значение нередко представляется в многочисленных пресс-релизах и прайс-листах как 1 Тбайт.

Однако, оценивая указанные значения, необходимо отметить, что в накопителях при указании емкости уже много лет оперируют не двоичными, в десятичными числами, и «кило» — это 1000, а не традиционное для компьютерщиков значение 1024 — 2 в степени 10. Это означает, что 1 Гбайт — это не 1024 Мбайт = 1024*1024 Кбайт = 1024*1024*1024 байт, а 1 000 000 000 байт. Кстати, если же перейти к традиционным, “честным”, килобайтам и мегабайтам, когда в одном килобайте — 1 024 байт, а в одном мегабайте — 1 048 576 байт, то емкость этого накопителя составит примерно 930 Гбайт. Именно такую оценку выдают операционные системы Windows после форматирования этого НDD, так что не следует удивляться разночтению в числах. Оба указанные значения  являются вполне корректными, вопрос в же том, как считать. И нет ничего удивительного в том, что производители предпочитают десятичные «кило» «мега» и «гига»: в них емкость накопителей выглядит выше.

Что же касается конкретных значений параметров производительности старшей модели Barracuda 7200.11 в распространенных прикладных задачах, то соответствующие значения были получены в процессе тестирования.

Полученные результаты приведены в следующей части данной статьи.
