Enterprise Capacity 3.5 HDD 6TB (часть 2)


Для систем высокопроизводительных вычислений компания Seagate предлагает жесткие диски семейства Enterprise Capacity 3.5 HDD, старшими представителями которых в настоящее время являются модели с информационным объемом 6 Тбайт

trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)trans Enterprise Capacity 3.5 HDD 6TB (часть 2)

Евгений Рудометов


 >>    Часть 1


На рис. 2 приведены лицевая и обратная стороны HDD ST6000NM0024, на рис. 3 — скриншот фрагмента маркировки. Основные параметры данного диска, заявленные производителем, представлены в таблице 1.



ST6000NM0024 02

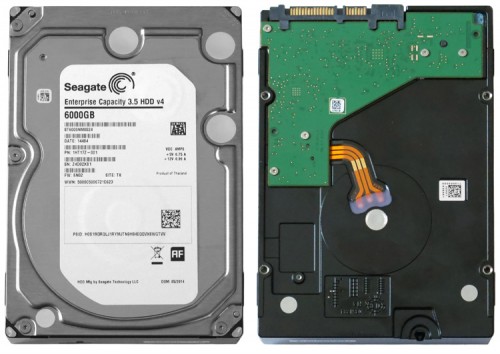

Рис. 2.  Лицевая и обратная стороны HDD ST6000NM0024

ST6000NM0024 03

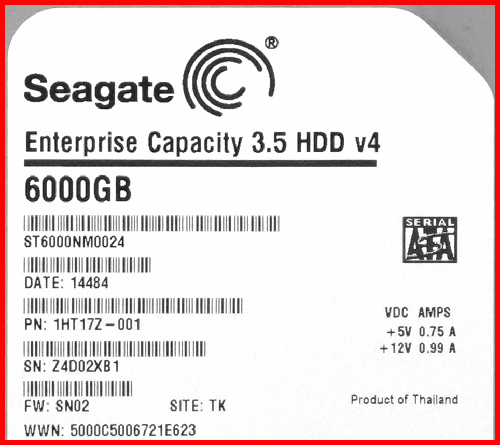

Рис. 3.  Фрагмент маркировки HDD ST6000NM0024



Таблица 1.  Основные параметры  HDD ST6000NM0024

Информационная емкость, Тбайт 6
Форм-фактор, дюймов 3,5
Количество дисков/головок, шт 6/12
Скорость вращения дисков, об/мин 7200
Интерфейс подключения SATA 6Gb/s
Объем кэш-памяти, Мбайт 128
Размер сектора, байт 4096
Плотность информации, Гбит/кв.дюйм 633
Скоростные
параметры
Интерфейс, Гбит/с 6 (макс.)
Диски, Мбит/с 2317 (макс.)
Задержка, мс 4,16
Энергопотребление,
Вт
В режиме простоя 8,0 (среднее)
Произвольное чтение 10,62
Ударопрочность,
(2 мс), G
Режим чтения 70
Режим записи 40
При хранении 250
Диапазон температур,
°C
Режим работы От    0  до  60
При хранении От -40  до  70
Уровень шума,
Белл
На холостом ходу 2,8 (тип.) / 3,0 (макс.)
Режим поиска 3,2 (тип.) / 3.4 (макс.)
Время во вкл. состоянии, час 8760
Габариты, мм 147х101,85х26,1
Вес, г 780
Число парковок головок, циклов 600 000
Время наработки на отказ (MTBF), час 2 000 000
Годовая интенсивность отказов, % 0,44
Гарантийный срок, лет 5



В конструкции старшей модели накопителей семейства Enterprise Capacity 3.5 HDD использованы шесть магнитных дисков. Каждый из этих дисков вмещает по 1000 Гбайт информации с плотностью записи информации 633 Гбит на квадратный дюйм. Объединение в одном устройстве шести таких дисков позволило конструкторам компании достичь информационного объема в 6 Тбайт (6000 Гбайт), означающего возможность хранения до шести триллионов байт (6 000 000 000 000 байт). Из других важнейших характеристик следует отметить: скорость вращения магнитных дисков составляет 7200 об/мин, максимальная постоянная скорость передачи данных по внешнему диаметру — 216 Мбайт/с, уровень шума от работающего диска — не более 34 дБ. Допустимое время во включенном состоянии — 1 год (8760 часов), то есть накопитель предназначен для непрерывной работы 24 часа в сутки и семь дней в неделю. Время наработки на отказ (MTBF) — 2 000 000 часов (в некоторых документах приводится значение 1 400 000 часов), гарантированное число циклов парковок магнитных головок — 600 000. В процессе работы допускается увеличение температуры корпуса накопителя до +60 °C без ухудшения объявленных значений технических и эксплуатационных параметров. Остается добавить, что срок ограниченной гарантии, установленный производителем — 5 лет.

Что же касается конкретных значений информационной емкости и скоростных параметров HDD ST6000NM0024, то соответствующие оценки были получены в процессе тестирования данного накопителя.



Результаты проведенного исследования HDD ST6000NM0024 рассмотрены  в следующей части  данной статьи.



>>    Часть 3
