Возможности электронной книги в значительной степени опредляются ее внутренней архитектурой и используемыми в ее составе компонентами
Евгений Рудометов
>> Часть 4
Технология E-Ink
Рассматривая особенности внутренней архитектуры электронных книг (ридеров), необходимо еще раз напомнить, что используемые в этих устройствах дисплейные матрицы, созданные по технологии E-Ink, не требуют внутренней подсветки.
Связано это с там, что они рассчитаны на внешнее освещение, которое обеспечивают либо дневной свет, либо свет обычных электрических ламп.
В результате же отказа от внутренней подсветки, к слову сказать, необходимой для традиционных дисплеев с ЖК-матрицами, применяемых в мобильных компьютерах (КПК, планшетах, ноутбуках и т. п.), исчезает и потребность в использовании соответствующих элементов. Следствием этого является существенное упрощение схемотехники устройств.
Отсутствие же необходимости тратить энергию на внутреннюю подсветку обеспечивает еще и экономию значительного количества энергии встроенного аккумулятора. А это благотворно сказывается на времени автономной работы, достигающего нескольких дней в активном режиме.
Что же касается качества изображения на экранах E-Ink, то оно напоминает оттиски на традиционной бумаге. Именно поэтому такие экраны часто называют «электронной бумагой» или бумажными дисплеями.
Экран E-Ink представляет собой массив микрокапсул с прозрачной жидкостью, в которой свободно плавает двухцветная взвесь, состоящая из отрицательно заряженных черных и положительно заряженных белых частиц краски (рис. 6).
Управляя зарядами на подложке, как одни, так и другие частицы можно заставить всплыть к лицевой поверхности экрана или, наоборот, опуститься вниз.
Совокупности микрокапсул со всплывшими черными и белыми гранулами краски образуют черные и белые области, участвующие в формировании черно-белых изображений на дисплее E-Ink.
Важно, что при снятии приложенного напряжения гранулы краски остаются там же, где они и были установлены при формировании картинки.
Данное обстоятельство означает, что для удержания текущего изображения не приходится расходовать энергию автономного источника электропитания. Она тратится дисплеем этого типа только во время смены картинки.
Таким образом, экономится значительное количество энергии и существенно продлевается период работы устройства в автономном режиме.

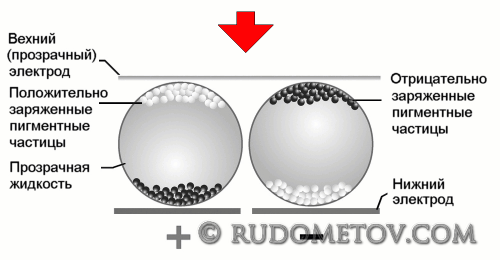

Рис. 6. Принцип работы дисплея E-Ink
В качестве примера электронной книги с дисплеем E-Ink можно привести модель Treelogic Lecto.
В следующей части данной статьи приведено краткое описание комплекта электронной книги Treelogic Lecto, а в последующих частях — краткое описание параметров и некоторых особенностей данного устройства.
