Евгений Рудометов


 >>    Часть 3


Архитектура КПК и ридеров

Архитектура современных электронных книг (ридеров), построенных на основе энергоэкономичных процессоров архитектуры ARM (ARM-процессоров), унаследовала не только базовые элементы, но во многом и базовые схемотехнические решения, опробованные в многочисленных ARM-изделиях. В этом можно убедиться, если сравнить функциональные схемы, приведенные ниже.

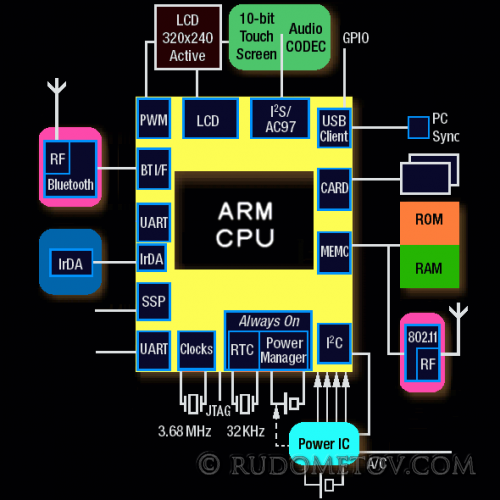

На рис. 4 представлена упрощенная функциональная схема одного из вариантов КПК, разработанного и выпущенного на рынок несколько лет назад. Его базовым элементом стал популярный среди конструкторов мобильных компьютерных изделий процессор микроархитектуры ARM, разработанный компанией Intel и получивший наименование Intel PXA255. На основе этого ARM-процессора в свое время было выпущено сравнительно много моделей КПК и других компьютерных устройств.



E-Reader inside 04

Рис. 4.  Функциональная схема КПК

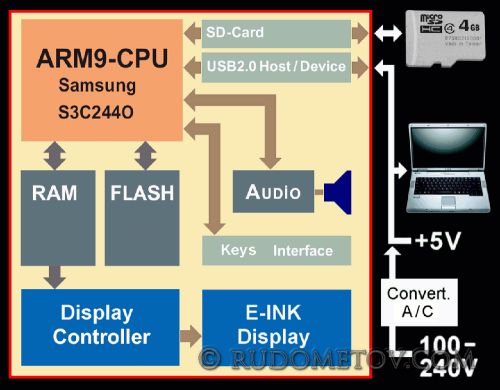

На рис. 5 представлена функциональная схема ридера, построенного на основе ARM-процессора Samsung S3C2440. Этот вариант процессора линейки Samsung S3C24xx  используется довольно часто в различных мультимедийных устройствах компактных форм-факторов. Среди таких устройств в большом количестве на IT-рынке представлены разные модели КПК, GPS-навигаторов, планшетов и электронных книг (ридеров).



E-Reader inside 05

Рис. 5.  Функциональная схема Ридера



Оценивая представленные решения, легко обнаружить наследие архитектуры наладонных компьютеров в структуре аппаратных средств электронных книг. При этом второй вариант выглядит существенно проще первого. Связано это не только с использованием более нового, а, следовательно, и более совершенного процессора, у которого выше уровень интеграции, но и благодаря меньшему числу требуемых функций у ридеров по сравнению с КПК.

Сходство решений, безусловно, имеется. Тем не менее, одно существенное отличие все-таки есть, и оно связано с наличием у значительного числа популярных электронных книг дисплеев E-Ink.

Здесь следует напомнить, что используемые в электронных ридерах дисплеи, созданные по технологии E-Ink, не требуют специальных элементов подсветки. В результате применяемые схемотехнические решения лишены соответствующих компонентов поддержки, что существенно упрощает схемотехнику изделий и экономит энергию встроенного аккумулятора.



Некоторые подробности перспективной технологии E-Ink, используемой в дисплеях энергоэкономичных моделей электронных книг, приведены  в следующей части  данной статьи.



>>    Часть 5
