Расширяя линейку мобильных накопителей Maxtor OneTouch 4 Mini, созданных на основе 2,5-дюймовых жестких дисков, компания Seagate, выпустила модель емкостью 320 Гбайт
Евгений Рудометов,
Виктор Рудометов
>> Часть 2
Основой контроллера внешнего накопителя Maxtor One Touch 4 Mini емкостью 320 Гбайт служит микросхема INIC-1605L. Эта микросхема является USB to SATA Bridge. Она выполняет функции взаимного преобразования сигналов интерфейсов USB (соместимость USB 1.1 и USB 2.0) и SATA (SATA I, SATA II и eSATA). Поддерживается SATA NCQ. Содержит ряд сравнительно сложных встроенных компонентов, таких как ядро USB 2.0 PHY IP, вычислительное ядро 8051 (Turbo 8051 uP c 16 Кбайт встроенной памяти SRAM), а также регистры, шинные преобразователи, интерфейсные схемы и т. п. Чип INIC-1605L характеризуется низким энергопотреблением и сравнительно высокой производительностью.
Обычно совместно с INIC-1605L используются микросхемы флэш-памяти. Такие двухчиповые варианты применяются в контроллерах HDD, CD/DVD и в составе некоторых портативных мультимедийных устройствах.
Такое же решение используется и в архитектуре контроллера накопителя Maxtor One Touch 4 Mini емкостью 320 Гбайт. Здесь компаньеном INIC-1605L выступает микросхема SST25VF512A, являющаяся 512 Kbit SPI Serial Flash, то есть микросхемой флэш-памяти. Она подключается посредством специального последовательного интерфейса (SPI, Serial Peripheral Interface) и обеспечивает энергонезависимое хранение информации, например, таких как BIOS илиFirmware компактных устройств. В контроллере используется микросхема варианта 33-4С-SAE. Данная микросхема характеризуется низким энергопотреблением: режим чтения — 7 mA, режим покоя — 8 мкA. Удовлетворяет коммерческому стандарту, предусматривающему эксплуатацию в температурном диапазоне от 0 С до +70 С. Максимальная тактовая частота работы — 33 МГц, напряжение питания — 2,7-3,6 В, информация сохраняется более 100 лет.
Упрощенные структурные схемы основных микросхем контроллера внешнего, мобильного накопителя Maxtor One Touch 4 Mini емкостью 320 Гбайт приведены на рис. 4 и рис. 5.

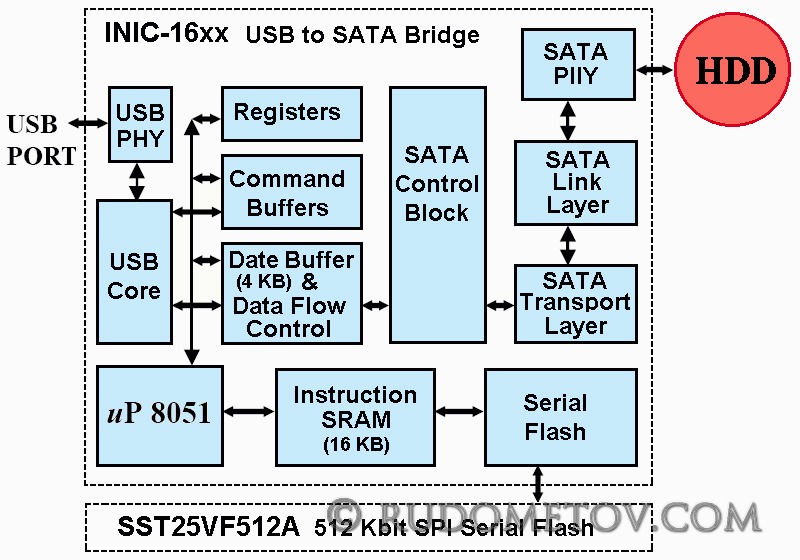

Рис. 4. Структурные схемы контроллера и чипа INIC-1605L

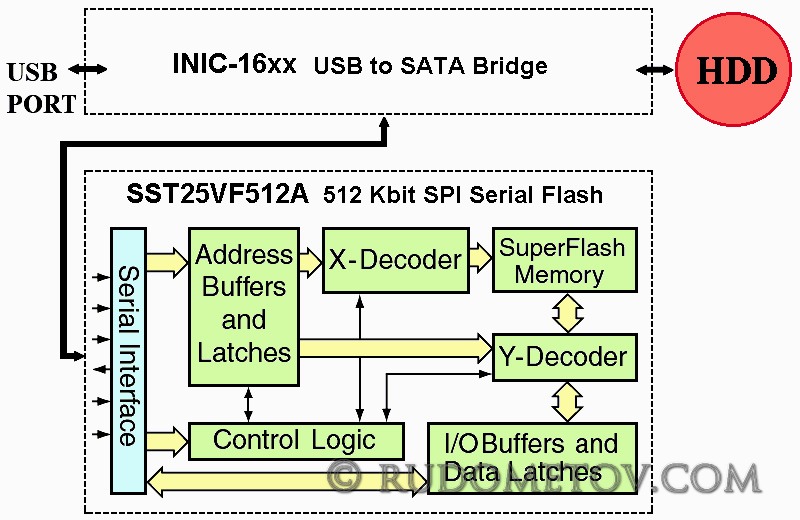

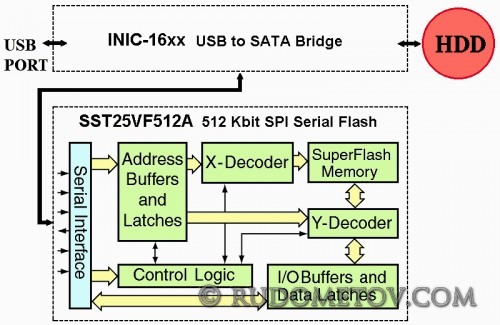

Рис. 5. Структурные схемы контроллера и чипа SST25VF512A
К слову сказать, как показало аналогичное исследование, подобные решения использованы в конструкции и ранее выпущенных моделей накопителей, чья информационная емкость составляет 160 и 250 Гбайт. Различия заключалются по сути только в используемых жестких магнитных дисках и микросхемах флэш-памяти.
Основные параметры старших моделей Maxtor OneTouch 4 Mini приведены в Таблице 3,
системные требования — в Таблице 1.
Таблица 3. Основные параметры старших моделей Maxtor OneTouch 4 Mini
| Емкость, Гбайт | 160 | 250 | 320 | |
| HDD | Линейка | Momentus 5400.3 | Momentus 5400.4 | Momentus 5400.5 |
| Модель | ST9160821AS | ST9250827AS | ST9320320AS | |
| Размеры, мм | 125 x 82 x 15 | |||
| Вес, г | 167 | |||
| Интерфейс | USB 2.0, совместимость USB 1.1 | |||
| Электропитание | Через USB | |||
При подключении накопитель становится виден в системе как обычный жесткий диск и не требует какого-либо дополнительного программного обеспечения при выполнении традиционных операций по копированию файлов. Однако использование фирменного ПО существенно расширяет функциональные возможности устройства.
Поставляемое в комплекте с накопителем Maxtor OneTouch 4 Mini 320 Гбайт программное обеспечение такое же, как и в предыдущих моделях накопителей этой линейки. Как и ранее, ПО обеспечивает синхронизацию файлов в двух или более системах на одной операционной платформе. Возможна как автоматическая синхронизация, так и синхронизация вручную. При этом предусмотрены конфигурации ПО с использованием клавиши Maxtor OneTouch, что существенно повышает удобство использования накопителя.
В дополнение к этому предоставляется возможность защиты программ и данных паролем, а также шифрование информации с помощью 256-битного программного шифрования AES.
Что же касается производительности, то оценка скоростных параметров была выполнена в процессе тестирования. Результаты данного тестирования приведены в следующей части данной статьи.
