Расширяя линейку мобильных накопителей Maxtor OneTouch 4 Mini, созданных на основе 2,5-дюймовых жестких дисков, компания Seagate, выпустила модель емкостью 320 Гбайт
Евгений Рудометов,
Виктор Рудометов
>> Часть 1
Особенности конструкции
На Рис. 2 приведен накопитель Maxtor OneTouch 4 Mini со снятой верхней крышкой.

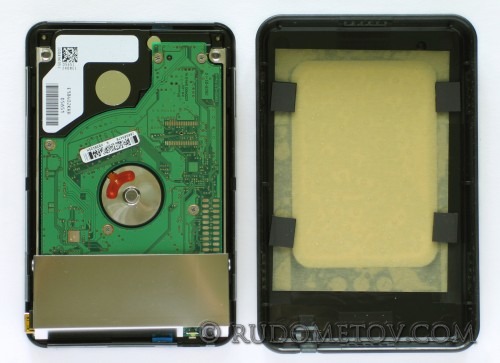

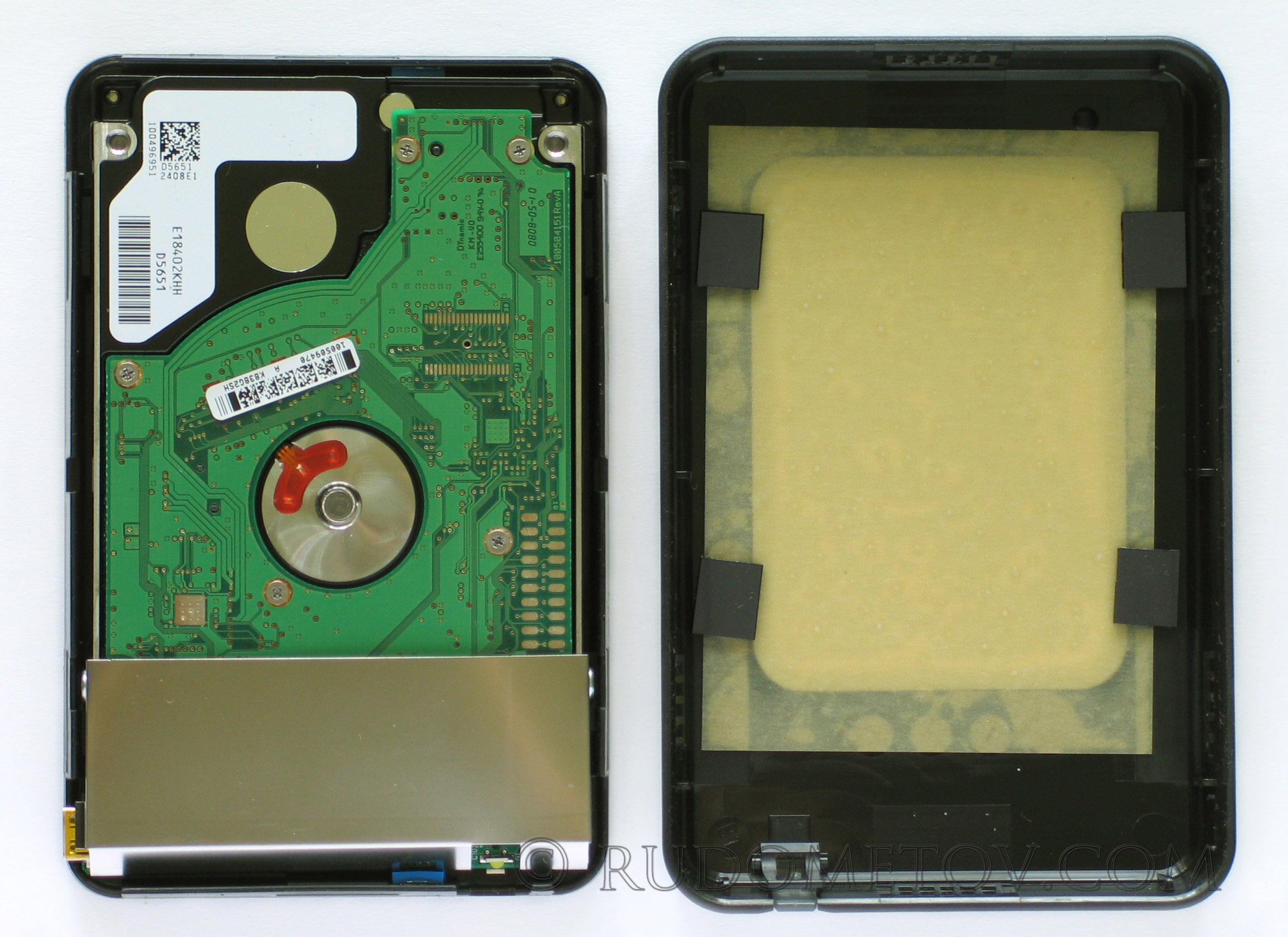

Рис. 2. Накопитель Maxtor OneTouch 4 Mini изнутри
Итак, основой данного устройства, действительно, является стандартный 2,5-дюймовый HDD. Этот HDD, демпфированный мягкими прокладками (некоторые из них видны на фотографии), помещен вместе с соответствующей электронной начинкой в металло-пластиковый корпус.
Для уменьшения негативного влияния внешних статических и переменных электромагнитных полей плата контроллера моста внутреннего и внешнего интерфейсов закрыты экраном из листового алюминия. Этот же экран закрывает также встроенный разъем USB, расположенный на одном из боковых торцов корпуса накопителя.
Тип используемого HDD и особенности архитектуры контроллера накопителя становятся известны после изъятия этих элементов из корпуса и снятия экрана (Рис. 3).

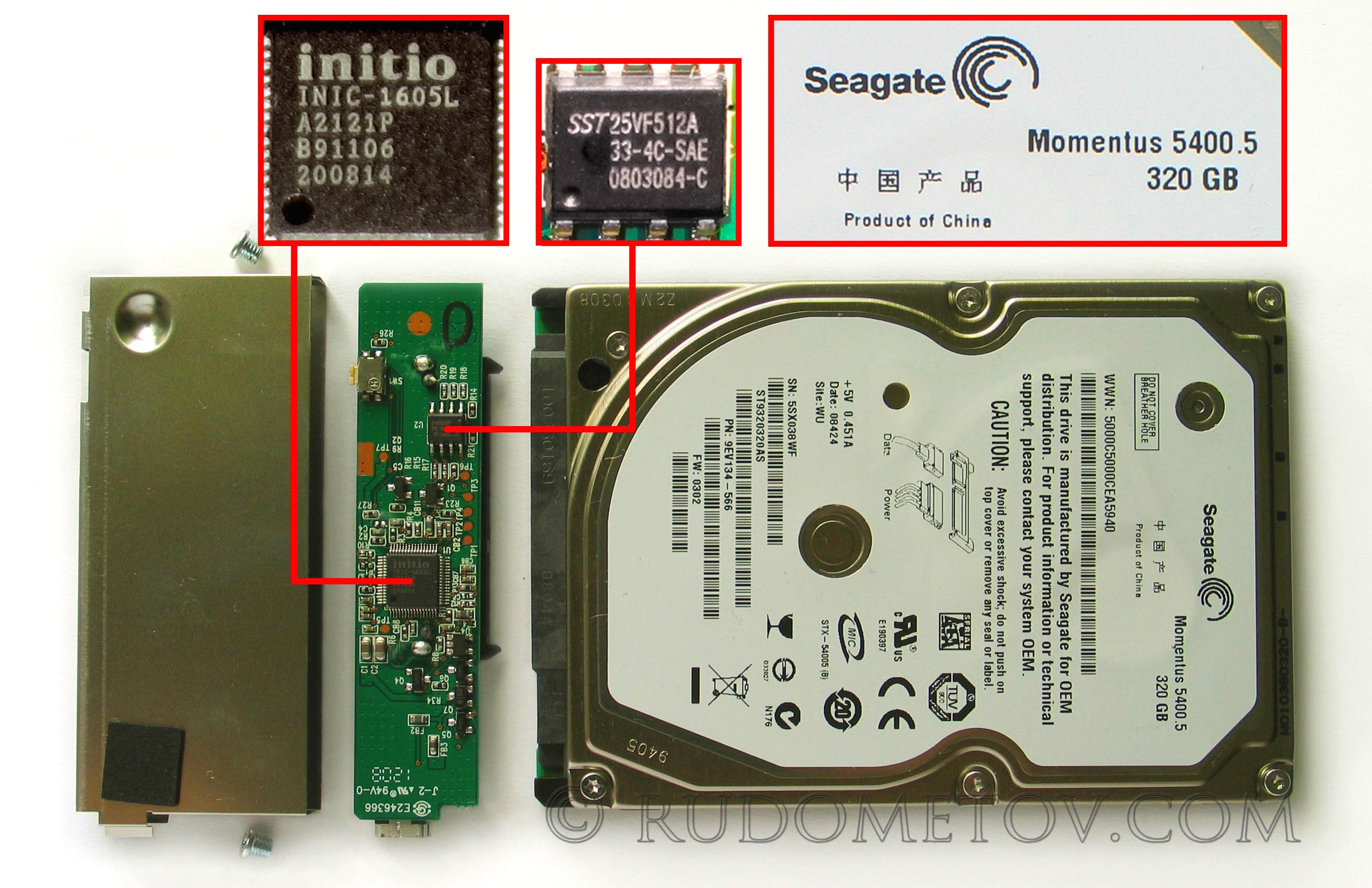

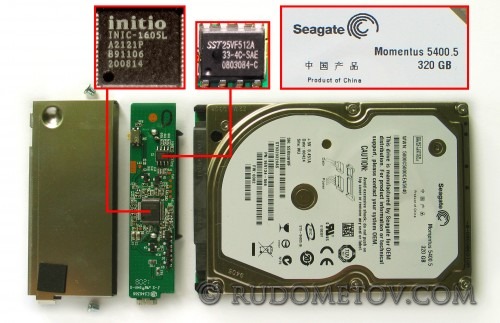

Рис. 3. Внутренние компоненты накопителя Maxtor OneTouch 4 Mini
Как видно из приведенных фотофрагментов, в мобильном накопителе Maxtor OneTouch 4 Mini 320 Гбайт использован 2,5-дюймовый жесткий диск Momentus 5400.5 с информационным объемом 320 Гбайт. Маркировка этого диска — ST9320320AS. Его основные параметры приведены в Таблице 2.
Таблица 2. Основные параметры HDD
| Маркировка | ST9320320AS | ||
| Линейка | Momentus 5400.5 | ||
| Емкость, Гбайт | 320 | ||
| К-во дисков/головок, шт | 2/4 | ||
| Плотность, Гбайт/кв.дюйм | 253 | ||
| Кэш, Мбайт | 8 | ||
| Скорось передачи данных, Мбайт/с | Внутренняя | 61,3 | |
| Кэш | 300 | ||
| Скорость вращения дисков, об/мин | 5400 | ||
| Средняя задержка, мс | 5,6 | ||
| Время доступа, мс | 14 | ||
| Температурный диапазон, С | Работа | 0 – 60 | |
| Хранение | -40 – 70 | ||
| Надежнось, MTBF (часов) | 500 000 | ||
| Максимальный ток (start), А | 1,0 | ||
| Мощность потребления, Вт | Поиск | 1,3 | |
| Чтение/запись | 1,6 | ||
| Размеры, мм | 69,9х100,5×9,5 | ||
| Вес, г | 110 | ||
Оценивая приведенные в таблице параметры, необходимо отметить, что ряд вопросов вызывает указанное энергопотребление жесткого диска. Действительно, на его этикетке обозначен ток 0,451 А. Кроме того, в документации приведена величина стартового тока, максимальное значение которого в момент включения может достигать уровня в 1 A. Дополнительно к указанным величинам какое-то количество энергии требует для своей работы еще и контроллер накопителя. В то же время, согласно спецификациям, допустимая нагрузка одного порта USB 2.0 не должна превышать 0,5 А. В результате с питанием накопителя Maxtor OneTouch 4 Mini от порта USB могут возникнуть проблемы. Наиболее остро проблема с энергопитанием может проявиться у владельцев старых ноутбуков, например, десятилетней разработки. Дело втом, что их порты USB в ряде случаев не удовлетворяют установленным современным нормам и обеспечивают требуемый ток для питания накопителя.
Проблему обеспечения достаточной энергии разработчики решили за счет подачи электропитания для накопителя сразу от двух портов USB. Именно с этой целью в комплекте присутствует Y-образный кабель. Один конец этого кабеля, предназначенный для подключения к накопителю, оканчивается разъемом Mini USB, второй конец кабеля — двумя полноразмерными разъемами USB. Один из этих разъемов служит для передачи данных, второй — обеспечивает дополнительное электропитание. Такое решение, кстати, применяемое и другими производителями аналогичных устройств, обеспечивает достаточное энергопитание и для высокоемкого жесткого диска, и для контроллера накопителя.
В следующих частях приведены некоторые подробности об архитектуре контроллера внешнего накопителя Maxtor OneTouch 4 Mini и результаты его тестирования.
