Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)


Дисковые подсистемы, созданные на основе современных накопителей семейства Enterprise Capacity HDD, характеризуются очень высокой производительностью. Еще больших уровней производительности можно достичь использованием двух накопителей, включенных в массив RAID 0

trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)trans Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

Евгений Рудометов


 >>    Часть 2


Включение накопителей MG05ACA800E в массив RAID 0 иллюстрирует рис. 7. Это позволяет создать единое информационное пространство, параметры которого представлены на рис. 8.

MG05ACA800E RAID 07 1 500x473 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

MG05ACA800E RAID 07 2 500x393 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

MG05ACA800E RAID 07 3 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

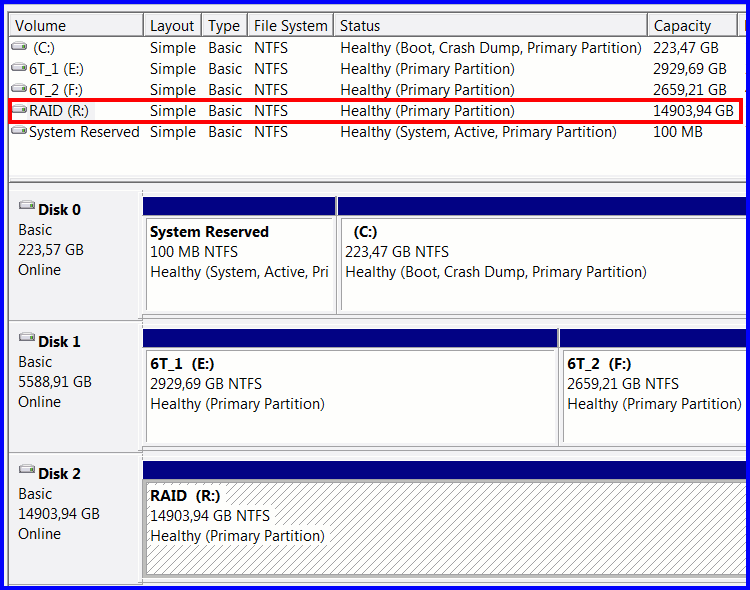

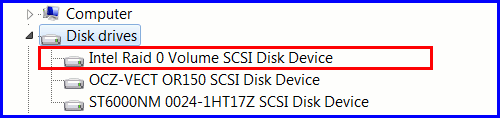

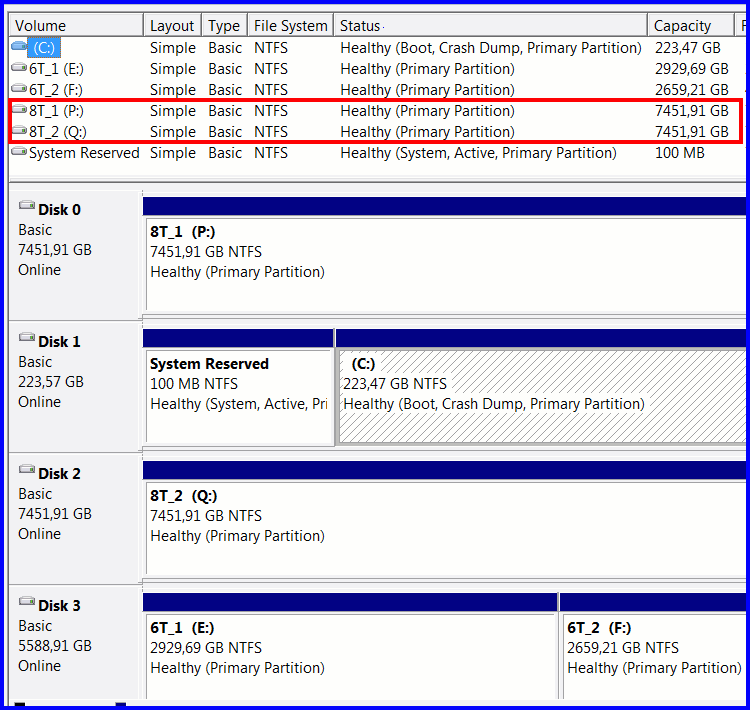

Рис. 7.  Конфигурации дисковой подсистемы (Disk Management и Device Manager)

MG05ACA800E RAID 08 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

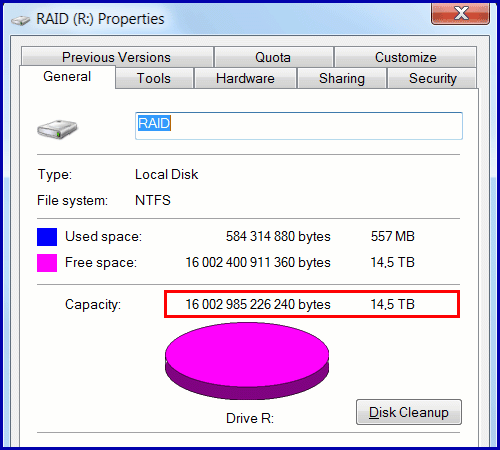

Рис. 8.  Емкостные параметры массива RAID 0



На рис. 9 приведены характеристики массива RAID 0 из HDD MG05ACA800E. Характеристики были определены программой HD Tune Pro 5.00.

MG05ACA800E RAID 09 500x145 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

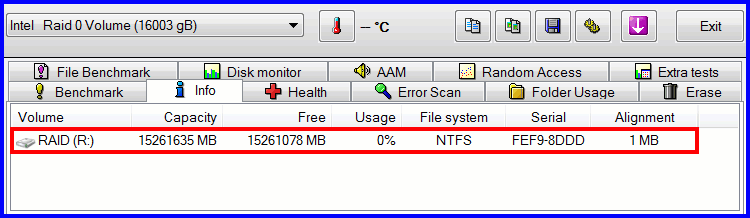

 Рис. 9.  Характеристики массива RAID 0 (программа HD Tune Pro 5.00)



Что же касается скоростных параметров массива RAID 0, составленного из двух 8-терабайтных HDD MG05ACA800E линейки Enterprise Capacity HDD, то, как и ожидалось, они значительно превышают возможности каждого из указанных жестких дисков.

Скоростные возможности указанного массива RAID 0 иллюстрируют рис. 10 – рис. 12.

MG05ACA800E RAID 10 1 500x406 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

MG05ACA800E RAID 10 2 500x406 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

MG05ACA800E RAID 10 3 500x406 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

MG05ACA800E RAID 10 4 500x406 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

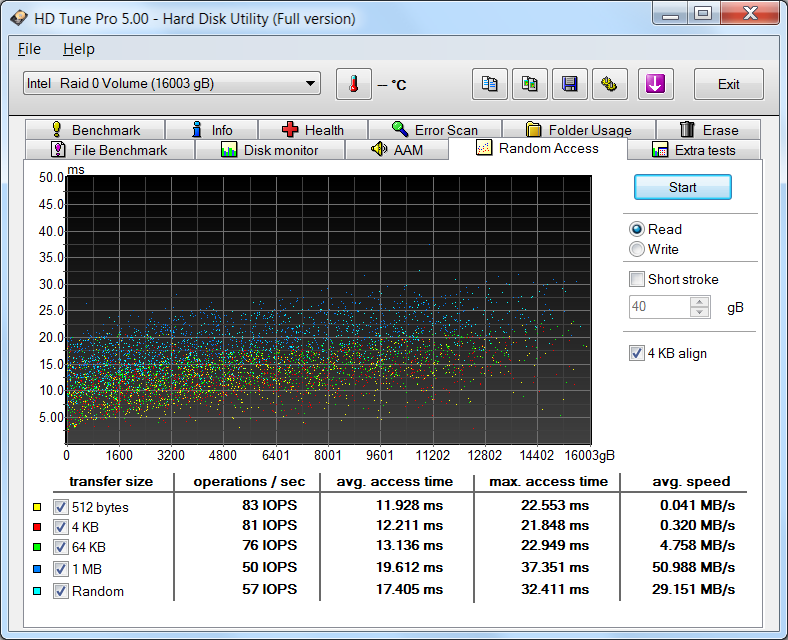

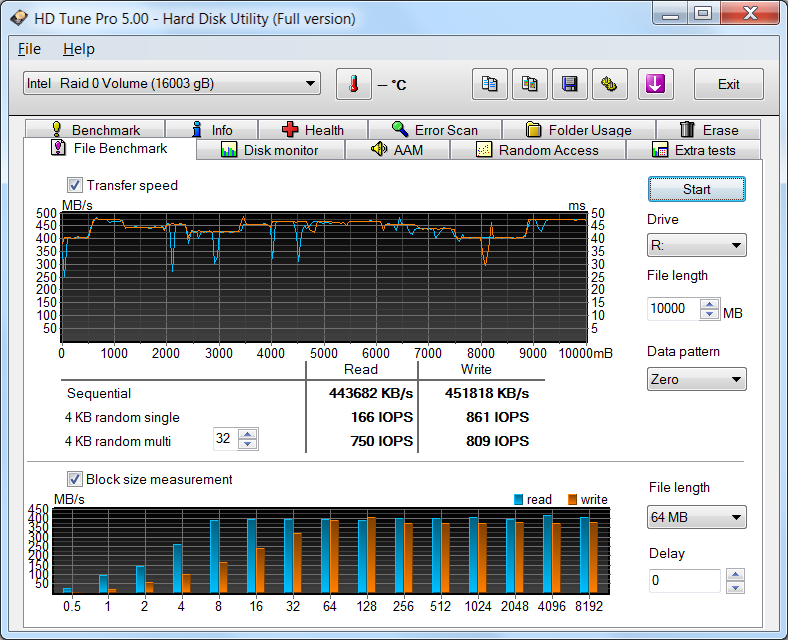

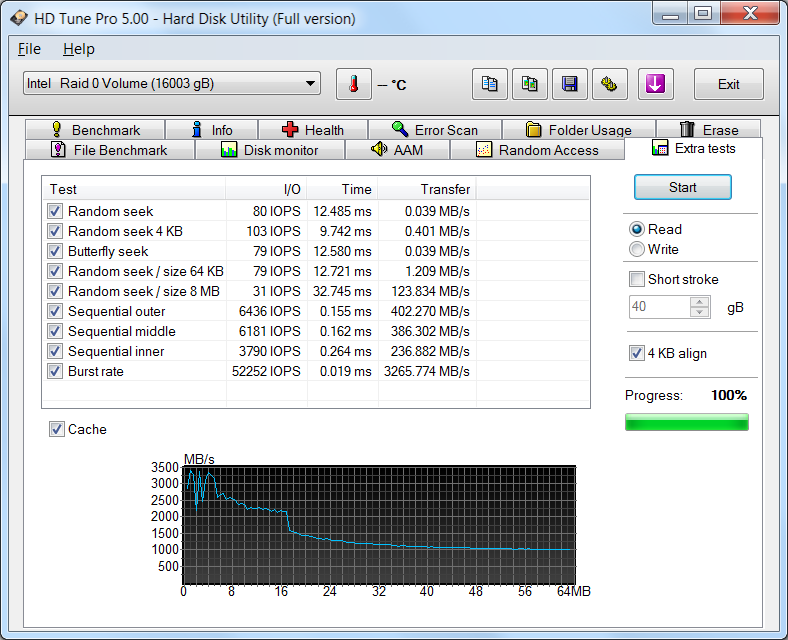

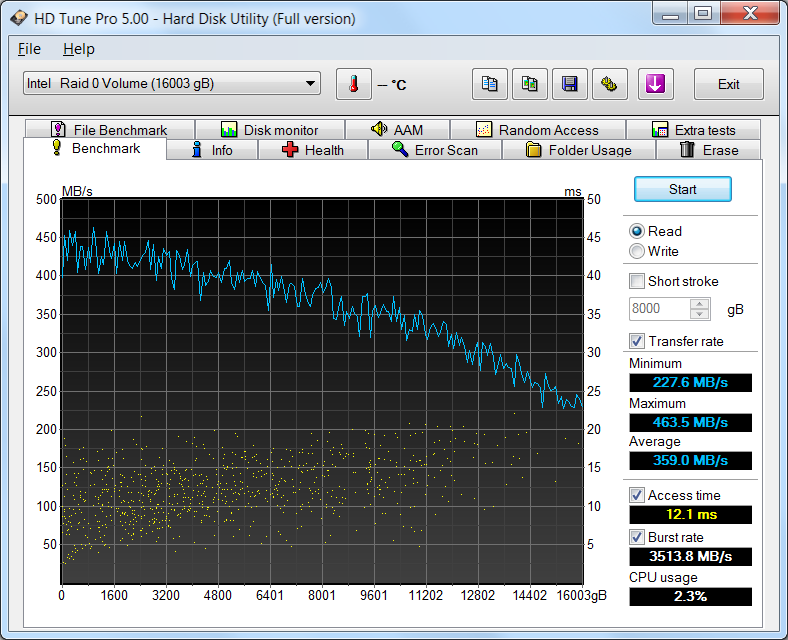

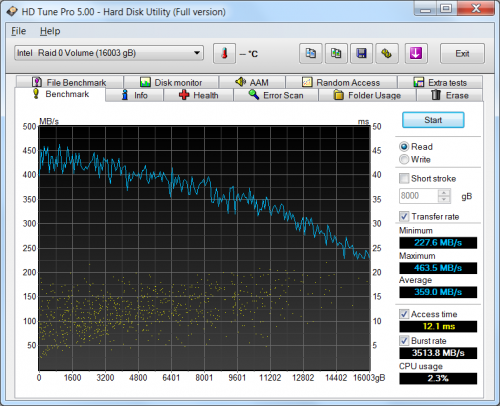

Рис. 10.  Оценка скоростных параметров массива RAID 0, выполненная HD Tune Pro 5.00

MG05ACA800E RAID 11 1 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

MG05ACA800E RAID 11 2 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

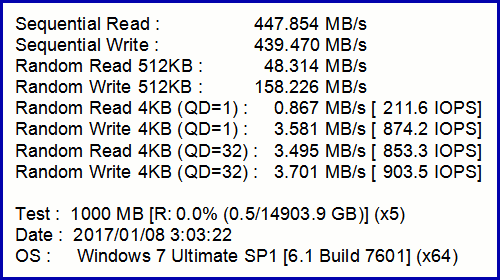

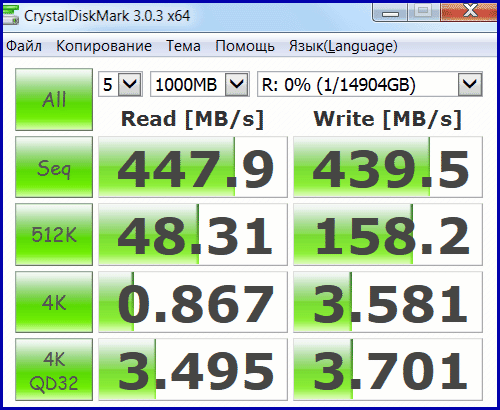

Рис. 11.  Оценка скоростных параметров массива RAID 0, выполненная CrystalDiskMark 3.0.3 x64

MG05ACA800E RAID 12 427x500 Toshiba Enterprise Capacity HDD 8TB в RAID 0 (часть 3)

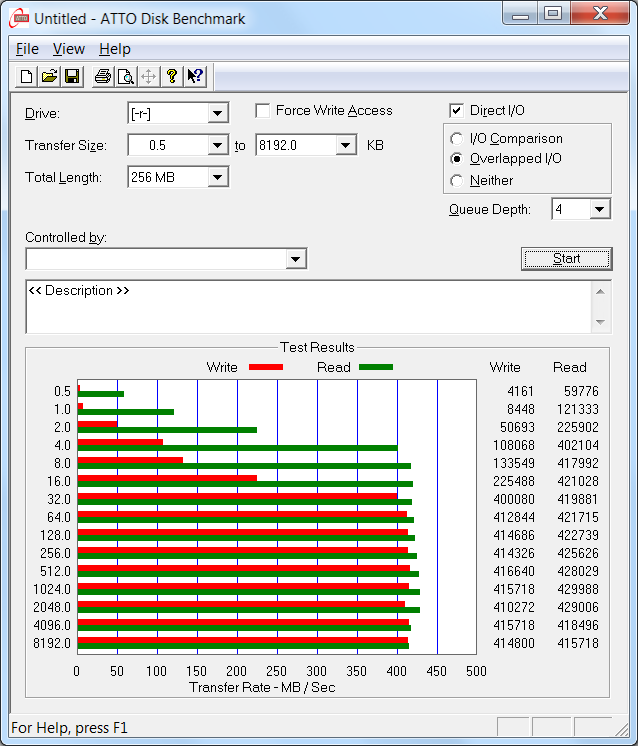

Рис. 12.  Оценка скоростных параметров массива RAID 0, выполненная ATTO Disk Benchmark



В следующей части  данной статьи – неформальные выводы.
