Материнские платы PC Chips
(продолжение)
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
Материнские платы M766LMRT
Процессор
- Поддерживаются процессоры Slot 1 Intel Celeron, Pentium II/III или Socket 370 Intel Celeron PPGA, частота системной шины 66, 100 МГц.
Чипсет
- i810 Chipset
Системная память
- Два 168-контактных слота DIMM, поддерживающие до 512 Мбайт SDRAM
Слоты
- 3 PCI
Интегрированный IDE-контроллер
- 2 канала UltraDMA/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств
Встроенные графические средства
- До 1600х1200 при цвете 8 бит и частоте кадров 85 Гц.
- Компенсация движения и аппаратное ускорение декодирования MPEG2
- Опциональный TV-encoder для NTSC и PAL.
Встроенное Audio
- Чип HT8738AM/PCI, обеспечивающий четырехканальный звук, full duplex, 24 бит стерео, 44 кГц и т. д.
Порты ввода-вывода
- 2 порта USB
- 1 последовательный и 1 параллельный порт с EPP и ECP
- 1 PS/2-порт для подключения мыши
- Floppy
- Линейный вход/выход/микрофонный вход
Разное
- Встроенные средства Hardware Monitoring
- Опциональные встроенные средства LAN (10BaseT/100Base TX LAN Adapter)
- Опциональный модуль 56 K Fax/Modem, поддерживающий V.90, V.34, V.32bis, V.32, V.22bis, V.22, Auto Fallback, MNP5, V.42
- Опциональные средства USB, IR, PS/2
- Опциональные средства Digital Audio
- Опциональные средства AV/S-Video
Разъемы электропитания — AT/ATX
Размер
- Baby-AT форм-фактор, 22x25,7 см
Представленные материнские платы имеют форм-фактор Baby-AT, однако одновременное присутствие на платах разъемов AT и ATX позволяет их использование не только в корпусах типа Baby-AT, но и в корпусах ATX.
Одновременное присутствие на платах процессорных разъемов Slot 1 и Socket 370 облегчает выбор процессоров с учетом существования разных форм-факторов. При этом в соответствии с технической документацией разъем Socket 370 предназначен для процессоров Celeron в форм-факторе PPGA.
Однако нельзя игнорировать и определенные особенности архитектуры. Так например, близкое расположение слота AGP у платы M726MRT затрудняет использование соседнего слота PCI в случае использования мощных видеоадаптеров. Это объясняется тем, что в состав таких устройств, как правило, входят сравнительно громоздкие кулеры, перекрывающие пространство, предназначенное для соседней платы PCI. В дополнение к этому, установленная плата модема не позволяет воспользоваться следующим разъемом PCI. Таким образом, в случае использования мощного видеоадаптера и платы модема остается только один разъем PCI или ISA. К слову сказать, подобных проблем нет у второй платы — M766LMRT, созданной на основе чипсета i810. Отсутствие проблемы с видеоадаптером объясняется отсутствием в архитектуре материнской платы слота AGP, связанным с использованием встроенных в состав чипсета видеосредств. Нет и второй проблемы, поэтому при использовании платы M766LMRT всегда доступны все три слота PCI, что с учетом достоинств чипсета i810 позволяет рассматривать данную плату в качестве удачного решения для создания компьютера, отличаюшегося низкой ценой.
При рассмотрении указанных особенностей архитектуры материнской платы M726MRT необходимо напомнить, что данная плата относится к категории комплектующих, ориентированных на системы Low End. Тем более что наличие на материнской плате сравнительно высококачественных аудиосредств при возможность подключения платы модема и мощного видеоадаптера в большинстве случаев позволяет ограничться одним добавочным слотом PCI/ISA.
В заключение следует обратить внимание, что функциональные возможности и комплектация зависят от модели материнской платы и использования опциональных средств. Как нередко подчеркивается, фирма оставляет за собой право вносить изменения в конструкцию плат. Поэтому необходимо проявлять определенную внимательность при покупке конкретного экземпляра материнской платы, советуясь со специалистами фирмы-продавца.
Правильный и оптимальный выбор материнской платы с соответствующим чипсетом — залог высокой производительности компьютера, его надежной и стабильной работы, а также бесконфликтной модернизации.
А что касается оценки производительности рассмотренных материнских плат, то эта тема найдет свое продолжение в последующих статьях.

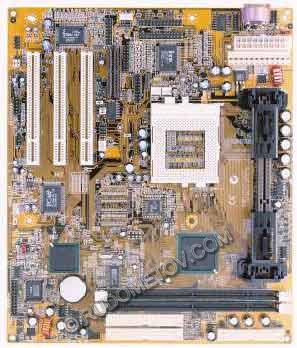

Материнская плата PC Chips M766LMRTАвторы выражают благодарность фирме Аэртон, предоставившей документацию и комплектующие для тестирования материнской платы.
