Состав комплекта ABIT AT7-MAX2

В состав комплекта входят:

  • материнская плата ABIT AT7-MAX2,
  • кабель для floppy-дисковода,
  • два 80-жильный 40-контактный кабель для подключения устройств IDE UltraDMA133/100/66/33,
  • кабель Serial ATA,
  • кабель USB 2.0,
  • DYN bag,
  • CD-ROM с программным обеспечением,
  • floppy-диск с драйверами для HPT 374,
  • руководство на нескольких языках, включая английский,
  • I/O shield.



Особенности дизайна ABIT AT7-MAX2

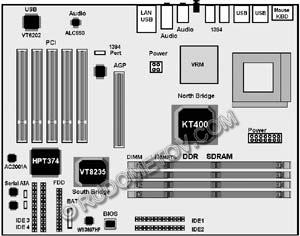

Рис. 4. Дизайн материнской платы ABIT AT7-MAX2

Дизайн материнской платы ABIT AT7-MAX2, разработанной и выпускаемой фирмой Abit, о критической для производительности и устойчивости работы платы изделия области в целом соответствует референс-дизайну подобных изделий, созданному и рекомендуемому фирмами, выпускающими наборы системной логики. В данном случае референс-дизайн принадлежит фирме VIA, разработавшей чипсет VIA Apollo KT400.

В архитектуре материнской платы использованы элементы таких фирм, как VIA, RealTek, Avance Logic (подразделение RealTek) и других.

Режим работы модулей памяти DDR SDRAM может быть либо синхронным — тактовая частота совпадает с частотой FSB, либо асинхронным — тактовая частота отличается от частоты FSB. Для выбора и установки требуемых режимов работы процессора, памяти и устройств ввода/вывода используются соответствующие пункты меню BIOS Setup.

Использование в составе материнской платы микросхемы High Point HPT 374 позволяет либо увеличить число подключаемых устройств IDE, либо использовать возможности RAID.

Кроме того, входящий в соствав комплекта специальный переходник обеспечивает совместимость перспективного интерфейса Serial ATA с устаревающим ATA (IDE). Этот переходник назван Serillel. Эти переходники обеспечивают подключение через соответствующие кабели к разъемам Serial ATA распространенных в настоящее время устройств ATA. К данным устройствам относятся, как известно, широко распространенные HDD, CD ROM/R/RW, аналогичные CD дисководы DVD и т. п.

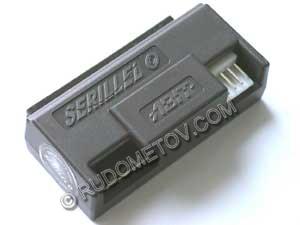

Рис.5. Переходник Serillel, обеспечивающий подключение к разъемам Serial ATA устройств ATA



Для энтузиастов разгона имеется возможность установки форсированных режимов работы процессора. Это осуществляется повышением частоты процессорной шины FSB (overclocking) и шины памяти, а также выбором оптимальных значений параметров работы модулей DDR SDRAM. С целью повышения устойчивости работы системы, особенно в режимах разгона, микросхема North Bridge снабжена усиленными средствами поддержания оптимального температурного режима, в качестве которых используется не только радиатор, но и вентилятор.

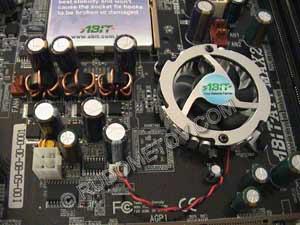

Рис. 6. VRM и микросхема North Bridge со средствами охлаждения на материнской плате ABIT AT7-MAX2

Уровни напряжений, температуру и работу вентиляторов, входящих в состав кулеров, контролируют средства hardware monitoring.

Интегрированные в состав материнской платы ABIT AT7-MAX2 сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав локальной сети.
