Тестирование AT7-MAX2 фирмы Abit
(продолжение)

Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com

< <К началу статьи

Основные технические параметры материнской платы ABIT AT7-MAX2

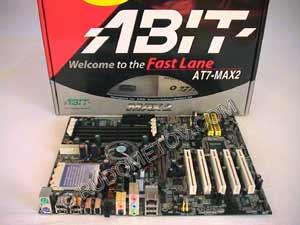

Рис. 2. Материнская плата ABIT AT7-MAX2, разработанная и выпускаемая фирмой Abit

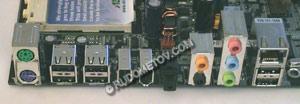

Рис. 3. Разъемы материнской платы ABIT AT7-MAX2



Процессоры

  • с разъемом Socket A AMD Athlon и AMD Duron, включая AMD Athlon XP 1500+ ~ 2200+ с частотой FSB 200/266 МГц (100/133 МГц DDR), Athlon 700 МГц ~ 1,4 ГГц с частотой FSB 200/266 МГц (100/133 МГц DDR), AMD Duron 600 МГц ~ 1,2 ГГц с частотой FSB 200/266 МГц (100/133 МГц DDR).

Чипсет

  • VIA Apollo KT400 (North Bridge VT8377, South Bridge VT8235).

Оперативная память

  • до 3,5 Гбайт памяти в 4 DIMM. При этом поддерживается 2 DIMM DDR400/333 SDRAM максимальным объемом 2 Гбайт или 4 DIMM DDR266/200 SDRAM максимальным объемом 3,5 Гбайт.

Serial ATA

  • 2 интегрированных контроллера Marvel88i8030,
  • Поддержка скоростей передачи данных SATA 150 Мб/с (1,5 Гбит/с).

RAID

  • Контроллер High Point HPT374 IDE RAID с поддержкой Ultra DMA 33/66/100/133,
  • RAID 0/1/0+1(ленточный режимы и зеркалирование для повышения производительности и защиты данных).

Аудио

  • 6-канальный кодек AC'97 (codec Realtek ALC650),
  • Профессиональный цифровой аудио-интерфейс с поддержкой 24-битного выхода S/PDIF.

Media XP (дополнительно)

  • Поддержка устройств считывания карт Memory Stick, Secure Digital и Type I/II CompactFlash,
  • Поддержка беспроводных пультов ДУ и выхода S/PDIF/ входа для микрофона / выхода для наушников / USB 2.0 / IEEE 1394.

BIOS

  • Технология SoftMenu для установки параметров процессора,
  • Поддержка Plug-and-Play (PNP),
  • Поддержка интерфейса ACPI,
  • Поддержка интерфейса управления рабочим столом (DMI),
  • Антивирусная защита от записи AWARD BIOS.

Сетевой контроллер

  • Интегрированный 10/100Mb контроллер с поддержкой ACPI и Wake on LAN,

Видео

  • AGP 4X/8X (1,5 В / 0,8 В).

Внутренние разъемы ввода-вывода

  • 1 слот AGP, 5 слотов PCI,
  • Дисковод для гибких дисков объемом до 2,88 Мбайт,
  • 4 разъема Ultra DMA 33/66/100/133,
  • 2 разъема SeriaATA 150,
  • 2 разветвителя USB, 1 разветвитель IEEE 1394a,
  • 1 разъем CD-IN, 1 разъем AUX-IN.

Разъемы на задней панели

  • 1 разъем клавиатуры PS/2, 1 разъем мыши PS/2,
  • 4 разъема USB, 2 разъема IEEE 1394,
  • Выход S/PDIF,
  • Аудиоразъемы (передние динамики, линейный вход, вход для микрофона, центральный динамик / сабвуфер, динамик для объемного звука),
  • 2 разъема USB, 1 разъем RJ-45 LAN.

Аппаратный мониторинг

  • скорости вращения вентиляторов,
  • напряжения питания,
  • температура системы.

Форм фактор

  • ATX.
