Тестирование AT7-MAX2 фирмы Abit
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
Фирма Abit хорошо известна на российском рынке своими высокопроизводительными компьютерными изделиями, в которых эта фирма внедряет самые передовые технологические и архитектурные решения. На основе чипсета VIA Apollo KT400 фирма Abit разработала и выпустила высокоинтегрированную материнскую плату ABIT AT7-MAX2 с реализацией в ее составе большого числа контроллеров периферийных устройств. Данная плата ориентирована на создание высокопроизводительных компьютерных систем и рассчитана на поддержку широкого спектра процессоров AMD Athlon и AMD Duron с разъемом Socket A.
Материнские платы относятся к числу наиболее важных компонентов современного компьютера. От оптимального выбора этой компоненты в значительной степени зависят функциональные возможности всей системы, включая ее производительность.
Архитектура современных материнских плат основана на применении новейших электронных технологий. При этом реализация этих технологий осуществляется через используемые микросхемы, дизайн и производство этих плат. От этих элементов и качества изготовления плат зависят, в конечном счете, технические параметры и работа будущих компьютеров.
Разработкой и выпуском материнских плат занимаются многие компьютерные фирмы. Число производителей составляет уже несколько десятков. Некоторые из них хорошо знакомы отечественным пользователям. Их продукция благодаря функциональной насыщенности, устойчивости и надежности работы завоевала должную популярность среди отечественных пользователей.
Одним из таких известных производителей является фирма Abit, стремящаяся внедрять в свои изделия самые передовые технологические и архитектурные наработки. Кстати, это одна из немногих фирм, открыто поддерживающих режимы разгона комплектующих и предоставляющая сравнительно длительную гарантию на свою продукцию. Эта фирма выпускает широкий спектр материнских плат, ориентированных как на процессоры Intel, так и AMD.
В качестве примера современных высокопроизводительных плат, разработанных под процессоры AMD Athlon XP и AMD Duron можно привести сравнительно новую материнскую плату ABIT AT7-MAX2, созданную на основе чипсета VIA Apollo KT400.
Чипсет VIA Apollo KT400 материнской платы ABIT AT7-MAX2
Чипсет VIA Apollo KT400, являющийся основой материнской платы ABIT AT7-MAX2, разработан на основе ранее выпущенного набора специализированной логики VIA Apollo KT333. Чипсет VIA Apollo KT400 ориентирован на системы с процессорами AMD Athlon XP, AMD Duron с разъемами Socket A (Socket 462) и с тактовой частотой 100, 133 и 166 МГц шины FSB типа DDR с передачей данных по передним и задним фронтам тактовых импульсов (DDR — Double Data Rate).

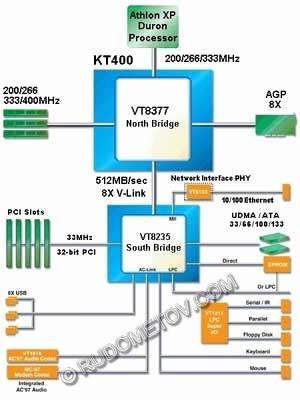

Рис. 1. Структура компьютера с чипсетом VIA Apollo KT400
Здесь следует напомнить, что шина FSB типа DDR при тактовой частоте 100 МГц осуществляет передачу данных с удвоенной частотой, то есть 200 МГц, что обеспечивает пиковую пропускная способность до 1,6 Гбайт/с. При тактовой частоте 133 МГц передача данных осуществляется с частотой 266 МГц. В этом режиме пиковая пропускная способность достигает значения 2,1 Гбайт/с. Тактовая же частота 166 МГц обеспечивает передачу данных с частотой 333 МГц, что позволяет достичь пиковой пропускной способности 2,7 Гбайт/с.
Традиционно чипсет состоит из двух компонент, называемых North Bridge и South Bridge, соединенных специальной локальной шиной, получившей наименование 8X V-Link. Эта шина работает на частоте 66 МГц и обеспечивает скорость передачи данных до 533 Мбайт/с (Quad data pump per CLK). Шина является двунаправленной: по 266 Мбайт/с по каждому направлению передачи цифровых сигналов.
Компонента чипсета North Bridge, представленная микросхемой VIA VT8377, содержит средства интерфейсов работы с процессором, видеоадаптером AGP, оперативной памятью и South Bridge.
Встроенный в VIA VT8377 контроллер FSB типа DDR поддерживает шину с тактовой частотой 100/133/166 МГц.
Встроенный контроллер памяти предусматривает поддержку: памяти DDR SDRAM (Double Data Rate SDRAM — SDRAM с передачей данных по передним и задним фронтам тактовых импульсов шины памяти), DDR200/266/333, максимального объема памяти — до 4 Гбайт. Максимальная скорость передачи данных составляет 1,6/2,1/2,7 Гбайт/с при DDR200/266/333. Кстати, чипсет, в отличие от VIA Apollo KT333, поддерживает и DDR400, правда, неофициально, поскольку до сих пор соответствующие организации, осуществляющие разработку спецификаций, не приняли стандарт DDR400.
Встроенный контроллер графики поддерживает одно устройство AGP с поддержкой режимов AGP 2X/4X/8X.
Управление периферийными устройствами осуществляет вторая компонента чипсета — South Bridge, получившая наименование VT8235. Эта микросхема входит в базовый набор чипсета VIA Apollo KT400.
Встроенные средства базового набора поддерживают: два канала IDE с поддержкой ATA 33/66/100/133 (до 4 устройства IDE), три контроллера USB 2.0 (6 портов), 5 PCI, LPC Super I/O (Low Pin Count), AC'97 с поддержкой 6 аудиоканалов (Surround Sound AC-97 Audio), MC'97, VIA 10/100 Ethernet MAC, ACR, ACPI, APM, а также другие средства и функции.
