Чипсеты фирмы Intel
Чипсеты i440ZX и i440ZX-66 характеризуются относительно низкой стоимостью и сравнительно высокой эффективностью, что в результате способствовало их популярности и привело к их широкому распространению. Особенно это касается варианта i440ZX AGPset с частотой процессорной шины 100 МГц.
Остается отметить, что чипсеты i440ZX и i440ZX-66 часто являются альтернативой более сложному, а поэтому и более дорогому набору i440BX AGPset, в системах, рассчитанных на массового пользователя, предпочитающего недорогие компьютеры с хорошей функциональностью.
Чипсет i440ZX AGPset состоит из 2 микросхем: 82443ZX Host Bridge (492 BGA), 82371EB (PIIX4E).

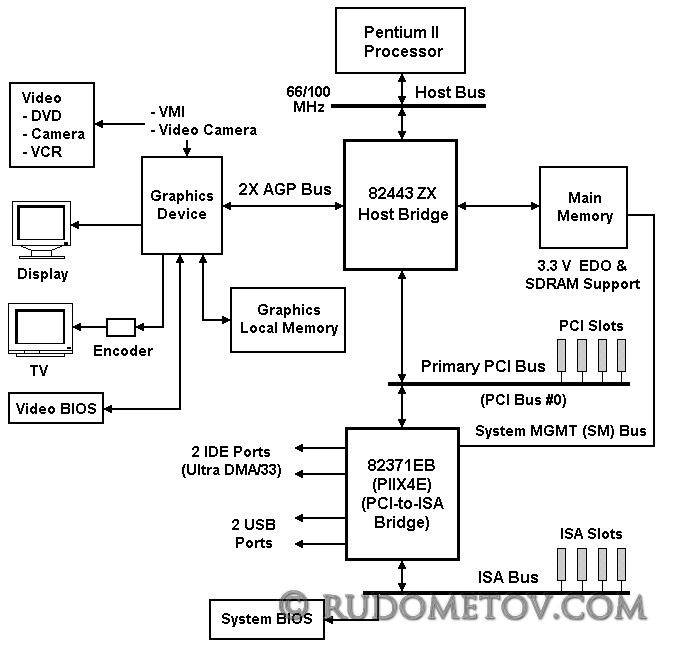

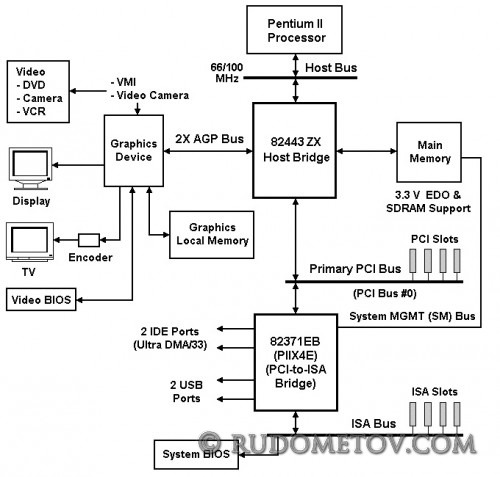

На рис. 1.14 представлена структура компьютера с чипсетом i440ZX AGPset. При этом варианты, расчитанные на частоты шины процессора (Host Bus) 66 и 100 МГц, имеют идентичные структуры.
Рис. 1.14. Структура компьютера с чипсетом i440ZX AGPset
