Ultra Durable 2

Итак, в 2006 году компания Gigabyte внедрила новый отраслевой стандарт качества, сделав ставку на твердотельные конденсаторы (Solid Capacitor), которые стали применятся во многих продуктах, вместо типовых электролитических.

В следующем варианте Ultra Durable конструкторы Gigabyte дополнили качественные конденсаторы двумя конструкторскими нововведениями в материнских платах. Этими нововведениями стали следующие дополнительные компоненты:

  • дроссели с ферритовыми сердечниками,
  • специальные мощные транзисторы.



Ultra Durable Evolution 3



Кстати, теперь дроссели с ферритовыми сердечниками стали неотъемлемой частью преобразователей и фильтров в схемах преобразователей источников питания.

Однако ранее в составе таких схем использовались дроссели со стальными сердечниками. Они были технологичны и дешевы, но с повышением рабочих частот, что связано с использованием высокопроизводительных компонентов, стальные дроссели стали плохо справляться со своими функциями. Именно поэтому их заменили дросселями с ферритовыми сердечниками, способными работать на существенно больших значениях тактовых частот.

Ферритовые сердечники дросселей, сменившие своих стальных предшественников, выполнены из сплава оксида железа и других металлов. Изделия из этого сплава обладают свойством дольше удерживать электромагнитную энергию при высоких частотах по сравнению со стальными. Это приводит к меньшим потерям энергии и к уменьшению электромагнитного излучения, что упрощает разработку компактных вариантов дизайна и увеличивает надежность компьютерных систем.

Вторая инновация — это применение в источниках питания специальных мощных транзисторов (MOSFET — МОП), обладающих низким сопротивлением в открытом состоянии (Low RDS(on)).

Здесь следует напомнить, что транзисторы MOSFET (Metal–Oxide–Semiconductor Field-Effect Transistor) — это комплементарные полевые МОП-транзисторы, которые способны выполнять функции коммутаторов в электрических цепях (КМОП-ключ).

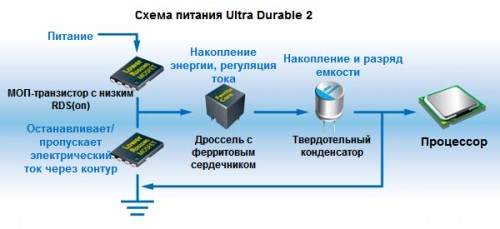

Ultra Durable Evolution 4



Остается добавить, что указанные мощные транзисторы играют важную роль в подаче питания на высокопроизводительные процессоры и другие компоненты материнской платы, необходимые для работы современных ресурсоемких приложений и игр.

Использование новых транзисторов в цепях питания позволяет повысить уровень энергосбережения. Более комфортный температурный режим, в котором функционируют полевые транзисторы с пониженным сопротивлением при переключении состояний, способствует:

  • уменьшению требований к системам охлаждения транзисторов,
  • уменьшению локальных нагревов материнской платы,
  • снижению энергозатрат.



Об очередном варианте Ultra Durable — Ultra Durable 3 —  в следующей части  данной статьи.
