В состав комплекта входят:

• коробка,
• материнская плата,
• руководство пользователя на английском языке;
• кабели: один ATA66/100/133, один Serial ATA и шлейф для подключения гибкого дисковода;
• заглушка на заднюю панель платы;
• компакт-диск с программным обеспечением, в которое входят драйверы и руководство в формате PDF.

Дизайн материнской платы Intel D845PEBT2 в целом соответствует референс-дизайну подобных изделий. Следует отметить, что дизайн материнских плат, особенно это касается наиболее критичных областей, на которых расположены процессорный разъем, микросхема MCH, модули оперативной памяти и разъем AGP, обычно создается и рекомендуется фирмами, разрабатывающими и выпускающими наборы системной логики. В данном случае данная инициатива принадлежит разработчику чипсета i845PE фирме Intel.

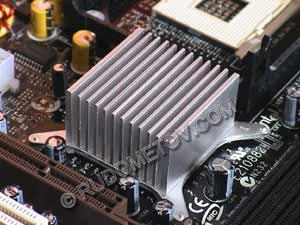

Рис. 5. Средства охлаждения микросхемы Memory Controller Hub (MCH)

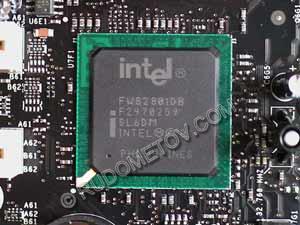

Рис. 6. Микросхема микросхемы управления периферийными устройствами (ICH4)

Режим работы модулей памяти DDR SDRAM, как это принято и реализуется в настоящее время практически во всех материнских платах, DDR SDRAM может быть либо синхронным — тактовая частота совпадает с частотой FSB, либо асинхронным — тактовая частота отличается от частоты FSB.

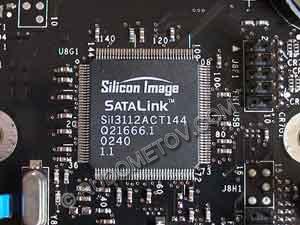

Из особенностей архитектуры следует отметить наличие контроллера звука, реализованного на базе чипсета и кодека AC'97 Analog Devices AD1980. Он обеспечивает возможность подключения аудиосистем 5.1. Кроме того, использован контроллер SATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144 и обеспечивающий возможность создания RAID уровней 0 и 1 с поддержкой протокола SATA150, а также сетевой контроллер с поддержкой 10BaseT/100BaseTX. Интегрированные в состав материнской платы Intel D845PEBT2 сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав локальной сети.

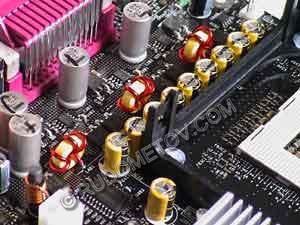

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ, 4 по 1000 мкФ и несколько менее емких конденсаторов. Обычно в материнских платах используются трех, и даже четырехканальные преобразователи. Но разработчик стандартов VRM — фирма Intel сочла достаточным для своего изделия двухканального решения.

Напряжение +5 В в режиме Standby показывает светодиодом на материнской плате.

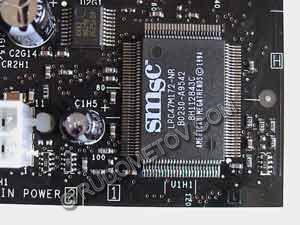

В архитектуре материнской платы с помощью микросхемы SMSC LPC47M172-NR реализованы возможности аппаратного мониторинга, обеспечивающего контроль за напряжениями питания и работой вентиляторов. К слову сказать, в данной плате реализовано автоматическое управление вентилятором, отвечающим за температуру в системном блоке.

Из наиболее интересных особенностей материнской платы Intel D845PEBT2 необходимо отметить быструю загрузку, обеспечиваемую технологией Intel Rapid BIOS boot. Впрочем, эта особенность характерна для всех материнских плат Intel. Однако, начиная с платы Intel D845PEBT2, фирма сняла эмбарго с использования в своих изделиях форсированных режимов, реализовав разгон в этой плате. Правда, диапазон ограничен значениями: -2%,-1%, +1%, +2%, +3%, +4% от номинальной частоты. Этот режим называется Burn-In Mode и позиционируется для специалистов.

А что же касается оценки основных эксплуатационных параметров описанной материнской платы, то следует отметить, что при выполнении многочисленных, длительных тестов плата Intel D845PEBT2 работала устойчиво, как это обычно и характерно для изделий этого производителя. Оценить же надежность тестируемой платы сравнительно трудно на основании работы единственного доступного экземпляра, однако традиционно для изделий фирмы Intel этот параметр достаточно высок. Для более точного ответа на этот вопрос следует обратиться либо к компьютерным фирмам, осуществляющим реализацию этого изделия, либо непосредственно к производителю материнской палаты — фирме Intel.

Плата может быть рекомендована широкому кругу пользователей, которых не интересует возможности экстремальных режимов разгона и которые предпочитают надежность и устойчивость работы.
