Архитектура D845PEBT2 фирмы Intel

Функциональные возможности компьютеров в значительной степени определяются возможностями материнских плат. В конечном счете, от работы этих важнейших компонентов зависит производительность. Однако для большинства пользователей приоритетным является устойчивость и надежность работы.

Своеобразным эталоном этих параметров стали материнские платы фирмы Intel. Эта фирма в своих изделиях реализует перспективные технологии, которые, как правило, сама и разрабатывает. В дальнейшем многие из этих технологий становятся стандартными для других производителей.

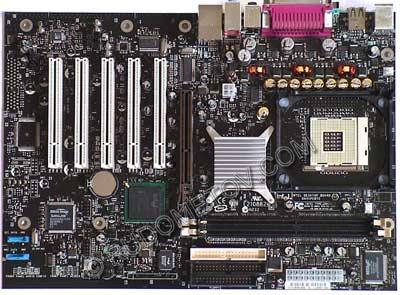

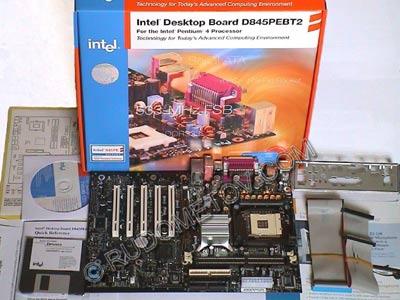

Одной их недавно выпущенных моделей является плата Intel D845PEBT2. Основой платы стал чипсет Intel 845PE.

Чипсет Intel 845PE, ставший, бессомнения, наиболее популярным набором системной логики для процессоров архитектуры NetBurst, таких как Intel Pentium 4 и Intel Celeron.

Являясь очень сложным изделием, созданным с использованием современных технологий, данный чипсет обладает удачной архитектурой и высокой степенью интеграции. Это обеспечивает не только высокий уровень производительности, но реализацию большого числа контроллеров периферийных устройств, что и было реализовано специалистами в материнской плате Intel D845PEBT2.

Чипсет Intel 845PE (i845PE) разработан на основе ранее выпущенных наборов специализированной логики Intel 845 (i845) и Intel 845Е (i845E). Чипсет i845PE ориентирован на системы с процессорами Intel Pentium 4 и Intel Celeron архитектуры NetBurst с разъемами Socket 478 и с тактовой частотой 100 и 133 МГц шины FSB типа QPB (Quad-Pumped Bus).

Шина FSB типа QPB при тактовой частоте 100 МГц осуществляет передачу данных с частотой 400 МГц, адресной части — 200 МГц, что обеспечивает пиковую пропускная способность до 3,2 Гбайт/с. При тактовой частоте 133 МГц передача данных осуществляется с частотой 533 МГц, а адресной части — 266 МГц. В этом режиме пиковая пропускная способность достигает значения 4,3 Гбайт/с. Шиной поддерживается 32-битная адресация, что обеспечивает до 4 Гбайт оперативной памяти.

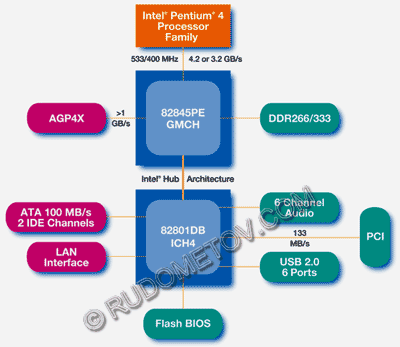

Традиционно для изделий линии i8xx чипсет состоит из двух компонент, называемых Memory Controller Hub (MCH) и I/O Controller Hub (ICH). У других производителей чипсетов аналогичные компоненты известны как North Bridge и South Bridge.

Микросхемы MCH и ICH соединены специальной локальной шиной, являющейся традиционным решением для связи компонентов чипсетов серии i8xx. Эта связь осуществляется 8-разрядной шиной Hub Link, работающей на частоте 66 МГц и поддерживающей Hub Interface 1.5. Это решение обеспечивает скорость передачи данных 256 Мбайт/с.

Компонента MCH представлена микросхемой Intel 82845PE. Она содержит средства интерфейсов работы с процессором, видеоадаптером AGP, модулями оперативной памяти, а также с микросхемой I/O Controller Hub, выполняющей традиционные функции South Bridge.

Встроенный в Intel 82845PE контроллер процессорной шины FSB типа QPB поддерживает шину с тактовой частотой 100/133 МГц, что обеспечивает передачу данных на частотах 400/533 МГц. Необходимо отметить, что ряд производителей материнских плат выпустили изделия на основе Intel 82845PE, в которых поддерживается работа процессорной шины с тактовой частотой 200 МГц, что обеспечивает передачу данных на частоте 800 МГц и адреса на частоте 400 МГц.

Встроенный в микросхему Intel 82845PE контроллер памяти предусматривает поддержку: памяти DDR SDRAM (Double Data Rate SDRAM — SDRAM с передачей данных по передним и задним фронтам тактовых импульсов шины памяти), DDR266/333, максимального объема памяти — до 2 Гбайт, микросхем 64, 128, 256, 512 Мбит DDR SDRAM, модулей Unbuffered, unregistered 184 pin без ECC DDR. Максимальная скорость передачи данных составляет до 2,1/2,7 Гбайт/с при DDR266/333.

Встроенный контроллер графики поддерживает одно устройство AGP, которое может работать в режимах AGP 2X/4X.

Управление периферийными устройствами компьютера осуществляет вторая компонента чипсета. При этом необходимо отметить, что в чипсете i845PE использована микросхема ICH четвертой версии. В соответствии с этим фактом она получила наименование ICH4 и представлена микросхемой Intel 82801DB ICH4. Эта микросхема входит в базовый набор чипсета i845PE.

Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают: два канала IDE с поддержкой ATA 33/66/100 (до четырех устройств IDE), три контроллера USB 2.0 (шесть портов), шесть PCI (32 бит/33 МГц), LPC (Low Pin Count), AC'97 с поддержкой 6 аудиоканалов (20-битный интерфейс AC-Link), интегрированный контроллер 10/100 Base-TX Ethernet, SMBas, ACPI 2.0, а также другие средства и функции.

Процессор

• Поддержка процессоров Intel Pentium 4, Intel Celeron с разъемами Socket 478 и с FSB QPB 400/533 МГц, поддержка технологии Hyper-Threading.

• Intel 82845PE (MCH) / Intel 82801DB (ICH4),
• Поддерживается Ultra DMA 100/66/33,
• Accelerated Graphics Port с поддержкой режимов AGP 4X (только 1,5 В).

• Два разъёма (184 контакта) для оперативной памяти DIMM (unbuffered Non-ECC DIMM), DDR 266 или DDR333, 2,5 В, максимальный объем — до 2 Гбайт,

Аудио

• Интегрированный 6-канальный AC 97 CODEC.(AC’97 Audio with SoundMAX Cadenza)

• Поддерживаются до 6 портов USB 2.0 со скоростью передачи данных до 480 Мбит/сек.

• Интегрированный сетевой контроллер 10/100M Ethernet (Intel 82562 ET LAN).

• 4-Mb Flash EEPROM,
• автоматическая конфигурация IDE-устройств,
• технология Intel Rapid BIOS boot, ускоряющая прохождение POST-теста (Power On Self Test).

• 1 x слот AGP, 5 x слотов PCI,
• 1 x Floppy порт (поддерживает устройства объёмом до 2,88 Мбайт),
• 2 x коннектора Ultra DMA 100/66/33,
• 2 x разъёма USB 2.0.

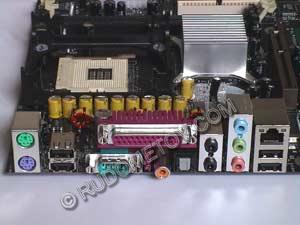

Внешние разъёмы

• 1 x PS/2 клавиатура, 1 x PS/2 мышь,
• 4 x разъёма USB 2.0,
• сетевой разъём RJ45-LAN,
• 1 параллельный порт (Parallel),
• 1 последовательный порт (COM),
• Аудио разъёмы (Line-In, Mic-In, Line-Out),

• мониторинг напряжений и температур,
• автоматический контроль вращения вентиляторов.

• ATX.
