FR33E фирмы FIC
(продолжение)
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
Состав комплекта:
- материнская плата,
- кабель для floppy-дисковода,
- 80-жильный 40-контактный кабель для подключения устройств IDE UltraDMA100/66/33,
- 40-жильный 40-контактный кабель для подключения устройств IDE UltraDMA33,
- два CD-ROM с программным обеспечением (CDPro, CDPlus),
- руководство.

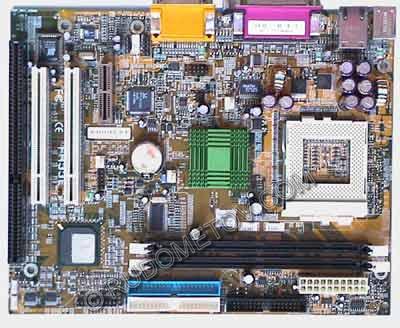

Рис. 2. Материнская плата FR33E фирмы FIC
Дизайн материнской платы
FR33E фирмы FIC в целом соответствует референс-дизайну подобных изделий.Режим работы модулей памяти SDRAM может быть либо синхронным (тактовая частота совпадает с частотой FSB), либо асинхронным (тактовая частота отличается на 33 Гц от частоты FSB).
Уровни напряжений, температуру и работу вентиляторов кулеров контролируют средства hardware monitoring (http://rudteam.narod.ru/mb/monitoring/monitoring.html) через BIOS Setup (Current CPU Temp. / Current System Temp. / Current CPU FUN Speed / Current System FUN Speed).
Имеется возможность установки форсированных режимов для процессора за счет изменения частоты процессорной шины FSB (overclocking) без коррекции напряжения ядра и цепей ввода/вывода.
Интегрированные в состав материнской платы FR33E фирмы FIC сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав локальной сети.
Из-за сравнительно низкой мощности интегрированных графических средств, входящих в состав используемого чипсета VIA Apollo PLE133T материнская плата FR33E фирмы FIC не может быть рекомендована любителям современных игр. Однако она может быть успешно использована в качестве недорогого компонента для систем, ориентированных на решение офисных задач. Наличие же встроенных слота ISA и сетевых средств позволяют позиционировать FR33E для применения в измерительной аппаратуре и промышленности, где до сих пор используется стандарт ISA.
Для оценки же вычислительной мощности ниже приведены некоторые результаты тестирования систем, созданных на основе материнской платы FR33E фирмы FIC.
Конфигурация систем, используемых в тестировании
Материнские платы:
- FR33E (Socket 370),
- Abit BE6-II (Slot 1, HPT 360).
Процессоры:
- Intel Celeron 1,3 ГГц (Socket 370, ядро Tualatin, 256 Кбайт кэш-памяти L2, 100 МГц FSB),
- Intel Celeron 600 МГц (Socket 370, ядро Coppermine, 128 Кбайт кэш-памяти L2, 66 МГц FSB),
- Intel Pentium III 550 МГц (Slot 1, ядро Coppermine, 256 Кбайт кэш-памяти L2, 100 МГц FSB).
Жесткий диск:
- IBM DPTA-372050 (20 Гбайт, 2 Мбайт кэш-памяти, 7200 об/мин, UltraDMA/66).
Аудио:
- Creative Sound Blaster Live! Player 1024 (CT4760)
CD-ROM:
- ASUS CD-S400/A.
ОЗУ:
- 256 Мбайт SDRAM.
Видеоадаптер:
- Asus V3800 (TNT2) с видеопамятью 32 Мбайт.
ОС:
- Windows 98 Second Edition с установленными драйверами контроллера жестких дисков Ultra DMA/66.
Результаты тестирования
Процессоры |
CPUmark 99 |
FPU WinMark |
Intel Celeron-1300 |
94,8 |
7140 |
Intel Celeron-600 |
35,9 |
3180 |
Intel Pentium III 550 |
50,7 |
2950 |
Результаты тестирования
Процессоры |
Business Disk WinMark 99 |
Intel Celeron-1300 |
9280 |
Intel Celeron-600 |
4730 |
Intel Pentium III 550 |
5510 |
Материнская плата FR33E предоставлена фирмой FIC, Тайвань (www.fic.com.tw).
Опубликовано в журнале "Терабайт"
