Современные технологии в архитектуре материнских плат на i440BX
(продолжение)
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
Статья основана на материалах книг "Устройство мультимедийного компьютера" и "Материнские платы и чипсеты"
< <К предыдущей странице статьи
В дополнение к средствам поддержки протоколов UltraDMA/66, UltraDMA/100 конструкторы материнских плат нередко применяют специализированные микросхемы, обеспечивающие функции аппаратного мониторинга, являющегося обязательным атрибутом архитектуры современных высокопроизводительных и высоконадежных систем.

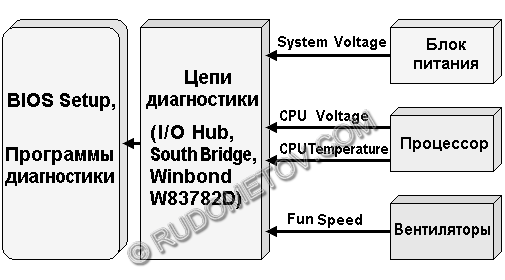

Схема мониторинга аппаратных средств компьютера
К сожалению, архитектура чипсета i440BX AGPset не обеспечивает поддержку аппаратного мониторинга, например, так, как это осуществлено в соответствующих компонентах серии i8xx от Intel, чипсетах VIA и т.д. Однако эта возможность может быть реализована с помощью специальных микросхем, таких как, например, LM78, LM79, Winbond W83782D. Один из примеров использования микросхемы Winbond W83782D с указанной целью в архитектуре материнской платы, основой которой является чипсет i440BX, представлен на соответствующем рисунке.
Необходимо отметить, что некоторые производители материнских плат, выпускающих свои изделия на современных чипсетах, в состав которых входят средства аппаратного мониторинга, не удовлетворены их возможностями и используют либо указанные микросхемы, либо подобные. Так, например, фирма ASUSTeK, являющаяся одним из крупнейших производителей материнских плат, сравнительно часто применяет микросхему мониторинга свой собственной разработки. В качестве примера можно привести PC Health Monitoring, реализованный с помощью фирменного чипа ASIC (Aplication Specific Integrated Circuit) AS99127F. Нередко аналогичным образом эта фирма поступает для реализации сетевых функций и ряда дополнительных контроллеров, например, IEEE1394.

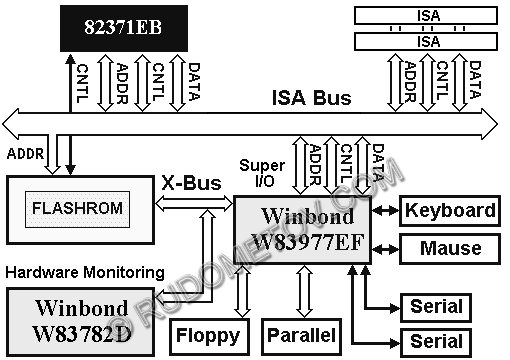

Включение микросхем аппаратного мониторинга и ввода/вывода в архитектуру компьютера с чипсетом i440BX AGPset
А что касается систем, основой которых является обсуждаемый специализированный набор системной логики, то микросхемы, подобные Winbond W83782D и High Point HPT 366 (или High Point HPT 370), не входят в состав комплекта микросхем чипсета i440BX AGPset. Однако, как дополнительные компоненты, эти, а также некоторые другие элементы, позволяют дополнить функциональные возможности данного легендарного чипсета и продлить период его целесообразного использования в качестве основы в составе высокопроизводительных материнских плат. Выпуск подобных плат продолжается, несмотря на сокращение выпуска i440BX, связанного с появлением новых чипсетов с улучшенной архитектурой, разработанных и выпускаемых фирмами Intel, VIA, ALi и SiS. Данные чипсеты отличаются более сложной конструкцией и более широким набором функциональных возможностей по сравнению i440BX.
Однако следует отметить, что тестирование материнских плат, созданных на основе чипсета i440BX, показывает, как правило, их преимущество по такому важному показателю, как производительность. Несмотря на выпуск новых изделий, разработанных на базе более совершенных наборов, например, таких как i815, материнские платы Abit BE6-II и ASUS P3BF на основе i440BX до сих пор являются своеобразным эталоном производительных и устойчивых плат. Кстати, немалую лепту в их популярность вносит и такой факт, как более низкая цена по сравнению с новейшими вариантами материнских плат на базе новых специализированных наборов.
Следует отметить, что фирмой Intel произведено более 100 миллионов чипсетов i440BX. К 2000 г. этот чипсет стал самым популярным и массовым чипсетом за всю предыдущую компьютерную историю. И, тем не менее, несмотря на свою известность и удачную архитектуру, а также на усилия производителей материнских плат, вводящих в их архитектуру все новые и новые элементы с целью расширения функциональных возможностей (например, RAID) своих изделий, чипсету i440BX рано или поздно все-таки придется уступить место новым, более совершенным наборам. Однако пройдет еще не мало времени пока изделия, созданные на базе новейших специализированных наборов системной логики, действительно вытеснят своих предшественников, основой которых является замечательный чипсет i440BX AGPset, оказавший влияние на развитие всей компьютерной отрасли.
