Архитектура KD7-G от Abit
(продолжение)

Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com

< <К началу статьи



Основные технические параметры материнской платы ABIT KD7-G

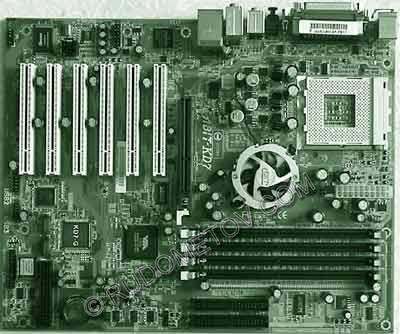

Рис. 1. Материнская плата ABIT KD7-G, разработанная и выпускаемая фирмой Abit

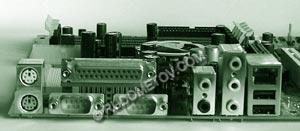

Рис. 2. Разъемы материнской платы ABIT KD7-G



Процессор:

  • Поддержка процессоров AMD-K7 Duron/ Athlon / Athlon XP Socket A (Socket 462) c 200/266/333 МГц процессорной шины FSB DDR.

Чипсет:

  • Чипсет VIA KT400/VT8235,
  • Поддержка Hi-Speed Universal Serial Bus (USB 2.0),
  • Разъем AGP с поддержкой AGP 4X/8X (1,5 В / 0,8 В).

Память:

  • Четыре 184-контактных разъема DIMM,
  • Поддержка 2 DIMM DDR 333/400 (Макс. 2 Гбайт),
  • Поддержка 3 DIMM Un-buffered DDR 200/266 (Макс. 3 Гбайт),
  • Поддержка 4 DIMM Registered DDR 200/266 (Макс. 3,5 Гбайт).

Serial ATA 150:

  • Контроллер Serial ATA Serial ATA 150 Silicon Image SIL3112A,
  • Поддержка 2 портов SATA 150 (1,5 Гбит/с).

Gigabit LAN:

  • Контроллер LAN Gigabit Broadcom BCM5702 10/100/100 Mb PCI Ethernet Controller,
  • Операции 10/100/1000 Mb с поддержкой ACPI и Wake on LAN.

Аудио:

  • ALC650 (AC-Link),
  • Встроенный 6-канальный кодек AC'97 Codec,
  • Профессиональный цифровой аудио-интерфейс с поддержкой 24-битного выхода S/PDIF.

Системный BIOS:

  • Технология SoftMenu для установки параметров процессора,
  • Поддержка Plug-and-Play (PNP),
  • Поддержка интерфейса ACPI,
  • Поддержка Desktop Management Interface (DMI),
  • Антивирусная защита от записи AWARD BIOS.

Внутренние разъемы ввода-вывода:

  • 1 слот AGP, 6 слотов PCI,
  • Разъем для дисковода гибких дисков объемом до 2,88 Мбайт,
  • 2 разъема Ultra DMA 33/66/100/133,
  • 2 разъема Serial ATA 150 (дополнительно),
  • 2 разветвителя USB,
  • 1 разъем CD-IN, 1 разъем AUX-IN, 1 разъем IrDA.

Разъемы на задней панели:

  • 1 разъем клавиатуры PS/2,
  • 1 разъем мыши PS/2,
  • 2 последовательных,
  • 1 параллельный порт,
  • Выход S/PDIF,
  • Аудиоразъемы (передний динамик, линейный вход, вход для микрофона, центральный динамик / сабвуфер, динамик для объемного звука),
  • 2 разъема USB,
  • 1 разъем RJ-45 LAN.

Разное:

  • Форм-фактор ATX,
  • Аппаратный мониторинг скорости вращения вентиляторов, напряжения питания, температура системы.





Состав комплекта ABIT KD7-G

В состав комплекта входят:

  • материнская плата ABIT KD7-G,
  • кабель для floppy-дисковода,
  • два 80-жильный 40-контактный кабель для подключения устройств IDE UltraDMA133/100/66/33,
  • DYN bag,
  • CD-ROM с программным обеспечением,
  • руководство на нескольких языках, включая английский,
  • I/O shield,
  • Переходник Serillel.
