Особенности дизайна ABIT IT7-MAX2

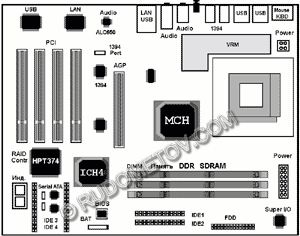

Рис. 3. Дизайн материнской платы ABIT IT7-MAX2
Дизайн материнской платы ABIT IT7-MAX2, разработанной и выпускаемой фирмой Abit, в целом соответствует референс-дизайну подобных изделий, созданному и рекомендуемому фирмами, выпускающими наборы системной логики.

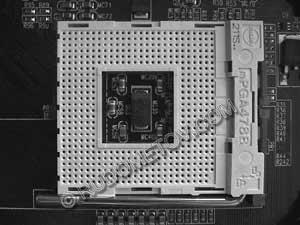

Рис. 4. Разъем процессора Socket 478

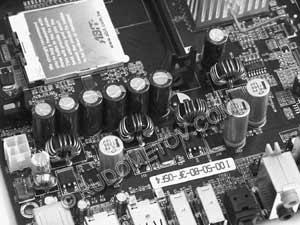

Рис. 5. VRM на материнской плате
В архитектуре материнской платы, кроме микросхем Intel и Abit, использованы элементы таких фирм, как Abit RealTek, Avance Logic (подразделение RealTek) и других.

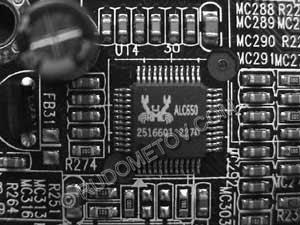

Рис. 6. Микросхема аудиокодека Avance Logic ALC650
Режим работы модулей памяти DDR SDRAM может быть либо синхронным — тактовая частота совпадает с частотой FSB, либо асинхронным — тактовая частота отличается от частоты FSB. Для выбора и установки требуемых режимов работы процессора, памяти и устройств ввода/вывода используются соответствующие пункты меню BIOS Setup.
Использование в составе материнской платы микросхемы High Point HPT 374 позволяет либо увеличить число подключаемых устройств IDE, либо использовать возможности RAID.
Кроме того, входящий в состав комплекта специальный переходник обеспечивает совместимость перспективного интерфейса Serial ATA с устаревающим ATA (IDE). Этот переходник назван Serillel. Эти переходники обеспечивают подключение через соответствующие кабели к разъемам Serial ATA распространенных в настоящее время устройств ATA. К данным устройствам относятся, как известно, широко распространенные HDD, CD ROM/R/RW, аналогичные CD дисководы DVD и т. п.

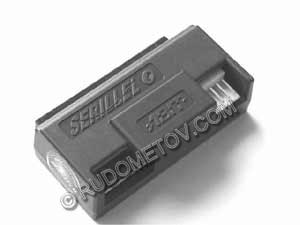

Рис.7. Переходник Serille, обеспечивающий подключение к разъемам Serial ATA устройств ATA
Для энтузиастов разгона имеется возможность установки форсированных режимов работы процессора. Это осуществляется повышением частоты процессорной шины FSB (overclocking) и шины памяти, а также выбором оптимальных значений параметров работы модулей DDR SDRAM. С целью повышения устойчивости работы системы микросхема ICH4, обеспечивающая интерфейсы ввода/вывода, снабжена традиционным радиатором обеспечивающим поддержание оптимального температурного режима ее эксплуатации.

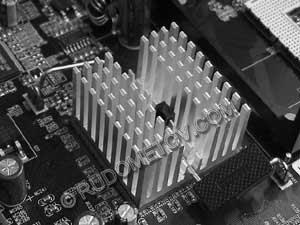

Рис. 8. Микросхема North Bridge со средствами охлаждения
Уровни напряжений, температуру и работу вентиляторов, входящих в состав кулеров, контролируют средства hardware monitoring. Встроенный же в конструкцию материнской платы двухразрядный индикатор облегчает анализ прохождения этапа POST.
Интегрированные в состав материнской платы ABIT IT7-MAX2 сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав локальной сети.
А что же касается оценки основных эксплуатационных параметров описанной материнской платы, то следует отметить, что при выполнении многочисленных, длительных тестов плата ABIT IT7-MAX2 работала устойчиво не только в штатных, но и в широком диапазоне форсированных режимов. Это обстоятельство, кстати, является фирменной особенностью изделий этой фирмы. Оценить же надежность тестируемой платы сравнительно трудно на основании работы единственного доступного экземпляра, однако традиционно этот параметр достаточно высок. Для более точного ответа на этот вопрос следует обратиться либо к компьютерным фирмам, осуществляющим реализацию этого изделия, либо непосредственно к производителю — фирме Abit.
Материнская плата ABIT IT7-MAX2 предоставлена московским представительством фирмы Abit.
