Архитектура AT7-MAX2 от Abit
(продолжение)
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
< <К предыдущей странице статьи
Особенности дизайна ABIT AT7-MAX2

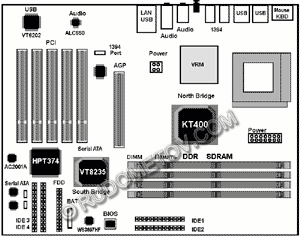

Рис. 3. Дизайн материнской платы ABIT AT7-MAX2
Дизайн материнской платы ABIT AT7-MAX2, разработанной и выпускаемой фирмой Abit, в целом соответствует референс-дизайну подобных изделий, созданному и рекомендуемому фирмами, выпускающими наборы системной логики.

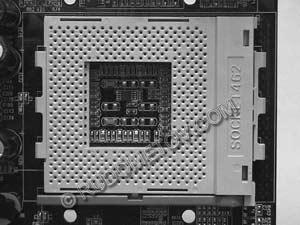

Рис. 4. Разъем процессора

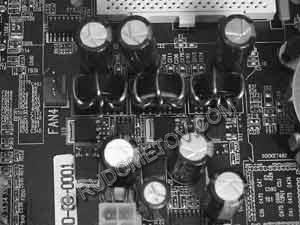

Рис. 5. VRM на материнской плате
В архитектуре материнской платы использованы элементы таких фирм, как VIA, RealTek, Avance Logic (подразделение RealTek) и других.

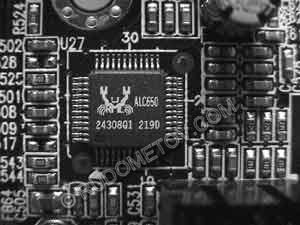

Рис. 6. Микросхема аудиокодека Avance Logic ALC650
Режим работы модулей памяти DDR SDRAM может быть либо синхронным — тактовая частота совпадает с частотой FSB, либо асинхронным — тактовая частота отличается от частоты FSB. Для выбора и установки требуемых режимов работы процессора, памяти и устройств ввода/вывода используются соответствующие пункты меню BIOS Setup.
Использование в составе материнской платы микросхемы High Point HPT 374 позволяет либо увеличить число подключаемых устройств IDE, либо использовать возможности RAID.
Кроме того, вхожящий в соствав комплекта специальный переходник обеспечевает совместимость перспективного интерфейса Serial ATA с устаревающим ATA (IDE). Этот переходник назван Serillel. Эти переходники обеспечивают подключение через соответствующие кабели к разъемам Serial ATA распространенных в настоящее время устройств ATA. К данным устройствам относятся, как известно, широко распространенные HDD, CD ROM/R/RW, аналогичные CD дисководы DVD и т. п.

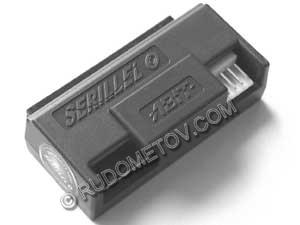

Рис.7. Переходник Serille, обеспечивающий подключение к разъемам Serial ATA устройств ATA
Для энтузиастов разгона имеется возможность установки форсированных режимов работы процессора. Это осуществляется повышением частоты процессорной шины FSB (overclocking) и шины памяти, а также выбором оптимальных значений параметров работы модулей DDR SDRAM. С целью повышения устойчивости работы системы микросхема North Bridge снабжена усиленными средствами поддержания оптимального температурного режима, в качестве которых используется не только радиатор, но и вентилятор.

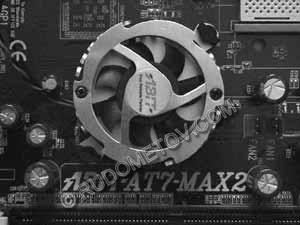

Рис. 8. Микросхема North Bridge со средствами охлаждения
Уровни напряжений, температуру и работу вентиляторов, входящих в состав кулеров, контролируют средства hardware monitoring.
Интегрированные в состав материнской платы ABIT AT7-MAX2 сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав локальной сети.
А что же касается оценки основных эксплуатационных параметров описанной материнской платы, то следует отметить, что при выполнении многочисленных, длительных тестов плата ABIT AT7-MAX2 работала устойчиво не только в штатных, но и в форсированных режимах. Оценить же надежность тестируемой платы сравнительно трудно на основании работы единственного доступного экземпляра. Для ответа на этот вопрос следует обратиться либо к компьютерным фирмам, осуществляющим реализацию этого изделия, либо непосредственно к производителю — фирме Abit.
Правильный и оптимальный выбор материнской платы с соответствующим чипсетом — залог высокой производительности компьютера, его надежной и стабильной работы, а также бесконфликтной модернизации.
Материнская плата ABIT AT7-MAX2 предоставлена московским представительством фирмы Abit.
