Названия и краткие параметры процессоров. Часть 3.

Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com

Статья основана на материалах книг "Устройство мультимедийного компьютера" и "Материнские платы и чипсеты"

За три десятка лет интенсивного совершенствования процессоров было выпущено огромное количество этих чрезвычайно важных элементов, которые отличаются как полупроводниковой технологией, архитектурой и конструктивом, так и ценой, и функциональными возможностями, включая производительность. Не только новые, но и многие из ранних моделей успешно эксплуатируются в составе компьютеров, находящихся в настоящее время у пользователей. При этом нередко в технической литературе и инструкциях используются не только фирменные торговые названия процессоров, но внутренние наименования этих изделий и их архитектур, что затрудняет идентификацию изделий.

Попытке классификации наименований процессоров и их архитектур с приведением основных параметров приведены материалы, представленные ниже.



(Часть 3, Intel: от Pentium II/III до Pentium 4)

Со времени выпуска фирмой Intel первого в мире процессора прошло чуть более трех десятков лет. За это время данной фирмой, контролирующей, кстати, уже более 80% рынка процессоров, было выпущено сотни миллионов этих чрезвычайно важных элементов. При этом они имели разные архитектуры, типы и наименования. Некоторые данные выпущенных изделий Intel будут приведены далее.

Примечание

Несмотря на высокую степень достоверности используемых источников, в приведенных данных могут содержаться отдельные неточности.

Процессоры фирмы Intel (i4004 - Pentium Pro)

CPU

Тактовая
частота ядра,
МГц

Разрядность
шины,
бит

К-во транзисторов,
шт

Адресуемая
память

Виртуальная
память

i4004

0,108

4

2 300

640 байт

-

i8008

0,108

8

3 500

16 Кбайт

-

i8080

2

8

6 000

64 Кбайт

-

i8086

5, 8, 10

16

29 000

1 Мбайт

-

i8088

5, 8

8

29 000

1 Мбайт

-

i80286

6-12,5

16

134 000

16 Мбайт

1 Гбайт

i386DX

16-33

32

275 000

4 Гбайт

64 Тбайт

i386SX

16-33

16

275 000

4 Гбайт

64 Тбайт

i486DX

25-50

32

1 200 000

4 Гбайт

64 Тбайт

i486SX2

50-66

32

1 185 000

4 Гбайт

64 Тбайт

i486DX2

50-66

32

1 200 000

4 Гбайт

64 Тбайт

i486DX4

75-100

32

1 600 000

4 Гбайт

64 Тбайт

Pentium

60-200

64

3 200 000

4 Гбайт

64 Tбайт

PentiumMMX

166-233

64

4 500 000

4 Гбайт

64 Tбайт

Pentium Pro

150-200

64

5 500 000 + L2

64 Гбайт

64 Tбайт

Процессоры Pentium Pro стали первыми процессорами шестого поколения — P6. В их архитектуре впервые применена кэш-память L2, объединенная в одном корпусе с ядром и работающая на частоте ядра процессора. Однако процессоры имели очень высокую себестоимость изготовления.

Все новшества, реализованные в Pentium Pro, унаследовали процессоры Pentium II и вскоре сменившие их Pentium III. При этом себестоимость этих процессоров была не в пример ниже их прототипа и предшетвенника.

Благодаря успехам технологии эти процессоры стали поистине массовыми изделиями.

Pentium II/III  — семейство P6/6x86, первые представители появились в мае 1997 г. Семейство этих процессоров объединяет под общим именем процессоры, предназначенные для разных сегментов рынка: Pentium II (Klamath, Deschutes) и Pentium III (Katmai, Coppermine, Tualatin) — для массового рынка ПК среднего уровня, Celeron (Covington, Mendocino, Dixon, Coppermine, Tualatin) — для недорогих компьютеров, Xeon (Xeon, Tanner, Cascades и т. д.) — для высокопроизводительных серверов и рабочих станций. Имеет модификации для Slot 1, Slot 2, Socket 370, а также соответствующие варианты для мобильных компьютеров.

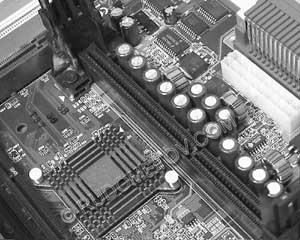

Рис. 1. Процессорный разъем Slot 1

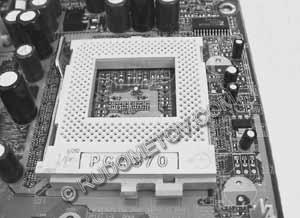

Рис. 2. Процессорный разъем Socket 370

Klamath  — наименование ядра первых процессоров линейки Pentium II (январь 1997 г.). Технология — 0,35 мкм. Тактовые частоты ядра — 233-300 МГц. Частота шины — 66 МГц, кэш-память L1 — 32 Кбайт, кэш-память L2 — 512 Кбайт. Последняя для снижения стоимости процессора размещена на процессорной плате и работает на половине частоты ядра процессора. Дополнен MMX-блоком. Питание ядра — 2,8 В, конструктив — картридж SECC, разъем — Slot 1.

Рис. 3. Процессор Pentium III

Deschutes  — наименование ядра (январь 1998 г.) процессоров линейки Pentium II, сменившего Klamath. Технология — 0,25 мкм, питание ядра — 2,0 В. Тактовая частота — 266-450+ МГц, частота шины — 66, 100 МГц, кэш-память L1 — 32 Кбайта, кэш-память L2, размещенная на плате процессора, — 512 Кбайт. Разъем — Slot 1. Конструктив — картридж SECC, который в старших моделях был сменен на SECC2 (кэш с одной стороны от ядра, а не с двух, как в стандартном Deschutes; измененное крепление вентилятора).

Tonga  — одно из кодовых наименований мобильных процессоров Pentium II — Mobile Pentium II. Построен на 0,25 мкм ядре Deschutes. Впервые появился в апреле 1998 г. Тактовая частота ядра — 233-300+ МГц, шины — 66 МГц. Выпускался в конструктиве Mini Cartridge Connector и Mobile Module Connector 1 и 2 (MMC-1 и 2).

Katmai — наименование ядра (сентябрь 1999 г.) процессоров Pentium III, пришедшего на смену Deschutes. Добавлен блок SSE (Streaming SIMD Extensions), расширен набор команд MMX, усовершенствован механизм потокового доступа к памяти. Техпроцесс — 0,25 мкм, тактовая частота — 450-600 МГц, кэш-память L2, размещенная на процессорной плате, — 512 Кбайт. Частота шины — 100 МГц, но в связи с задержкой Coppermine были выпущены модели 533 и 600 МГц, рассчитанные на частоту шины процессора 133 МГц.

Celeron  — семейство процессоров, ориентированных на массовый рынок недорогих компьютеров. В это семейство входят модели, созданные на основе архитектур Covington, Mendocino, Dixon, Coppermine, Tualatin. Впервые модели появились в апреле 1998 года. Выпускались вначале для Slot 1, в дальнейшем — для Socket 370. Частоты шины FSB — 66, 100 МГц.

Covington  — первые варианты процессоров (апрель 1998 г.) линейки Celeron. Построены на ядре Deschutes. Технология — 0,25 мкм. Тактовая частота — 266-300 МГц, частота шины — 66 МГц, кэш L1 — 32 Кбайта. Для уменьшения себестоимости процессоры выпускались без кэш-памяти второго уровня и защитного картриджа. Питание ядра — 2,0 В. Интерфейс — облегченный Slot 1, конструктив — SEPP (Single Edge Pin Package). Процессоры характеризовались сравнительно низкой производительностью, но, благодаря отсутствию кэш-памяти L2, отличались высокой устойчивостью работы в режимах разгона.
