Очередная бесшумная видеокарта
Евгений Рудометов
Rudometov@rudometov.com
Используя очередную модификацию своей фирменной технологии Silent-Pipe, компания Gigabyte выпустила полностью бесшумную видеокарту Gigabyte GV-NX86S256H
Современные высокопроизводительные компьютеры требуют адекватных видеокарт, основу которых составляют мощные видеочипы, которые в последние годы все чаще называют графическими процессорами (GPU). Эти чипы по количеству используемых полупроводниковых транзисторов, сложности внутренней архитектуры и по уровню теплообразования зачастую не уступают своим старшим собратьям – центральным процессорам ПК (CPU).
Для обеспечения корректной работы видеокарт, созданных на основе таких элементов, требуются адекватные средства охлаждения. Последние обычно представлены специально разработанным под каждую видеокарту «кулером», состоящим из радиатора, установленного и закрепленного на GPU, а также интенсивно обдувающего данный радиатор мощного вентилятора. Такие конструкции просты и сравнительно надежны, однако у них есть и серьезный недостаток: они представляют собой мощный источник акустического шума. Это является негативным фактором для большинства пользователей, с которым пытаются бороться конструкторы, пытаясь найти оптимальные конструкции радиаторов и вентиляторов.
Однако благодаря применению современных технологий возможны варианты охлаждающих систем и без вентиляторов. В качестве примера одного из таких решений можно привести видеокарту Gigabyte GV-NX86S256H, созданную на основе сравнительно мощного GPU — NvidiaGeForce 8600 GTS.
GPU Nvidia GeForce 8600 GTS
Использованный в видеокарте графический процессор GPUNvidia GeForce 8600 GTS принадлежит к семейству GeForce 8. Его основные параметры приведены в Таблице 1.
Таблица 1. Основные параметры GPU Nvidia GeForce 8600 GTS
Кодовое имя |
G84 |
Технология производства, мкм |
0,08 |
Число транзисторов, млн. |
289 |
Частота ядра, МГц |
675 |
Тип памяти |
GDR3 |
Шина памяти, бит |
128 |
Частота памяти, МГц |
2000 |
Полоса пропускания памяти, Гбайт/с |
32 |
Объем памяти, Мбайт |
256 |
Интерфейс |
PCI Express x16 |
Комплект и основные параметры видеокарты

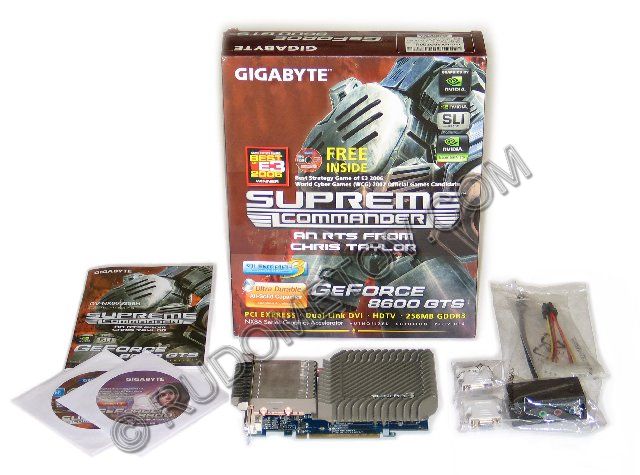

Комплект видеокарты GigabyteGV-NX86S256H представлен на Рис. 1.
Рис. 1. Комплект видеокарты Gigabyte GV-NX86S256H
В состав комплекта видеокарты входят:
· Упаковочная коробка;
· Видеокарта Gigabyte GV-NX86S256H, созданная на основе видеочипа NvidiaGeForce 8600 GTS,
· Кабели и переходники,
· Документация на английском языке,
· CD-ROM с программным обеспечением.
Основные параметры видеокарты GigabyteGV-NX86S256H приведены в Таблице 2.
Таблица 2. Основные параметры видеокарты Gigabyte GV-NX86S256H
Элементы и подсистемы |
Параметры |
Графический процессор |
Nvidia GeForce 8600GTS |
Интерфейс подключения |
PCI Express x16 |
Объем видеопамяти, Мбайт |
256 |
Ширина шина видеопамяти, бит |
128 |
Тип видеопамяти |
GDDRIII 16Mx32 |
D-SUB |
Да (через адаптер) |
TV-OUT |
Да |
DVI |
Да (DVI-I) |
VIVO |
Нет |
MultiView |
Да |
Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 3.
Таблица 3. Минимальные системные требования
Элементы и подсистемы |
Параметры |
Центральный процессор |
Intel Pentium 4 или AMD Athlon |
Интерфейс подключения |
PCI Express x16 |
Объем оперативной памяти, Мбайт |
128 (2048 или больше – для большей производительности) |
Оптический дисковод для установки ПО |
CD-ROM или DVD-ROM |
Операционная система |
OS Windows Vista, Windows XP с SP2, Windows XP Professional x64 Edition, Windows 2000 |
Блок питания, Вт |
450 |
Видеокарта поддерживает Direct 10 и OpenGL 2.0, технологии PureVidio и SLI. Для организации конфигурации SLI требуются две карты GigabyteGV-NX86S256H, а также материнская плата с двумя слотами PCIExpess x16, SLIbridge connector и рекомендуется использовать блок питания мощностью 1000 Вт и выше.
Особенности конструкции

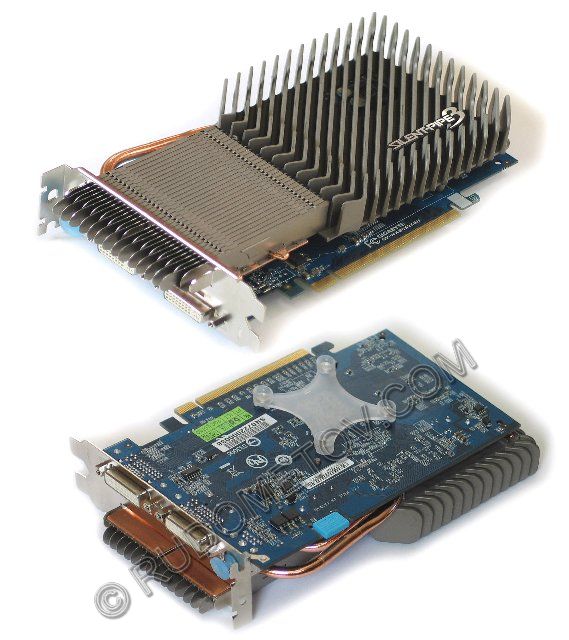

Распространенные средства охлаждения высокопроизводительных видеочипов, состоящие из радиатора и вентилятора, порождают, как известно, значительный акустический шум. Однако имеются и альтернативные варианты, не предусматривающие использования вентиляторов. Например, поддержание необходимого для корректной работы видеочипа температурного режима можно достичь с помощью нескольких компактных радиаторов, соединенных специальными теплопроводящими трубками. (Heat Pipe). Именно такой путь и избрали конструкторы видеокарты GigabyteGV-NX86S256H (Рис. 2).
Рис. 3. Внешний вид видеокарты Gigabyte GV-NX86S256H
Принцип работы тепловых трубок основан на теплофизике фазовых переходов жидкостей, заключенных в полые трубки, исполняющих роль транспортных средств передачи тепловой энергии.
Специально подобранная жидкость, помещенная в тепловую трубку, под действием тепла, образующегося от работы нагретого полупроводникового чипа, переходит в газообразное состояние. При этом за счет фазового перехода поглощается очень большое количество тепла. В парообразном состоянии жидкость достигает холодного конца тепловой трубки, соединенной с радиатором, рассеивающим тепло. За счет охлаждения жидкость в тепловой трубке конденсируется, отдавая тепло трубке, а от нее и радиатору, который рассеивает тепло в окружающее пространство. Сконденсировавшаяся жидкость благодаря молекулярным силам через специальный пористый материал, покрывающий внутреннюю поверхность тепловой трубки, возвращается в горячую область, где опять испаряется, унося избыточное тепло полупроводникового чипа.
Использование тепловых трубок позволяет создавать конструкции из нескольких соединенных вместе радиаторов. Такие конструкции эффективно рассеивают избыточное тепло GPU за счет внутренних воздушных потоков, обеспечиваемых корпусными вентиляторами при полном отсутствии акустического шума от самой видеокарты.
Именно такая конструкция была положена в основу системы охлаждения видеочипа NvidiaGeForce 8600 GTS видеокарты Gigabyte GV-NX86S256H. Сам же метод охлаждения с помощью данной конструкции, состоящей из нескольких радиаторов и тепловых трубок, был назван специалистами Gigabyte технологией Silent-Pipe.

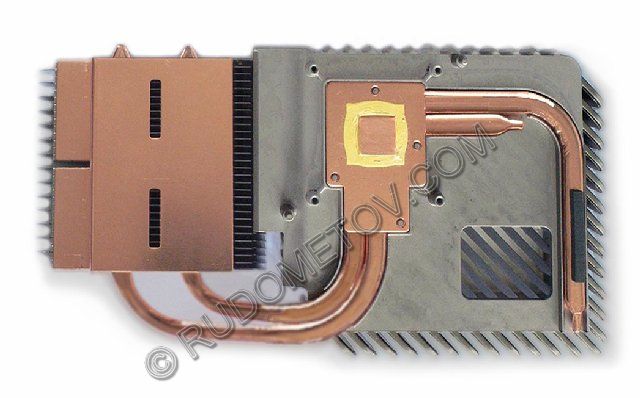

Конструкция охлаждающей системы видеокарты приведена на Рис. 2 и Рис. 3.
Рис. 3. Охлаждающая система видеокарты Gigabyte GV-NX86S256H
Остается отметить, что реализованное решение является полностью бесшумным, что повышает ее привлекательность среди потенциальных пользователей.
Что же касается производительности указанной видеокарты, то она была оценена в процессе тестирования.
Производительность
Конфигурация системы, используемой в тестировании видеокарты Gigabyte GV-NX86S256H:
· Материнская плата Intel D975XBX (чипсет i975X),
· Процессор Intel Core 2 Extreme X6800 (Conroe, Dual Core, 65 нм, 2,93 ГГц, шина — 1066 МГц, L2 — 4 Мбайт),
· Оперативная память DDR2 667, два модуля Apacer по 1 Гбайт, два канала,
· Видеокарта Gigabyte GV-NX86S256H (чип Nvidia GeForce 8600 GTS, шина PCI Express x16),
· Накопитель на жестких магнитных дисках Seagate 7200.10 объемом 750 Гбайт,
· Операционная система OC Windows 2003 Enterprise Server.

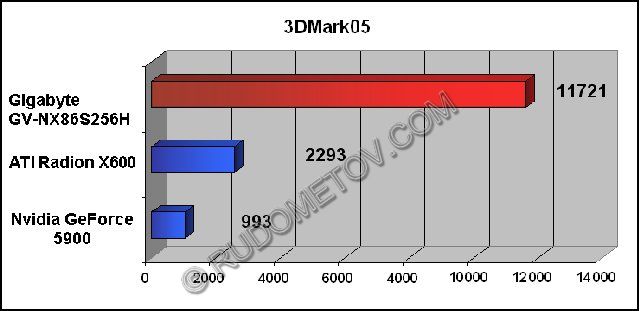

Уровень производительности видеокарты Gigabyte GV-NX86S256H характеризуют численные данные, приведенные в Таблице 4 и на Рис. 5. В качестве объектов сравнения были выбраны видеокарты, созданные на основе чипов ATI Radeon X600 и Nvidia GeForce 5600.
Таблица 4. Результаты выполнения теста 3DMark05
Видеокарты |
Результаты |
GV-NX86S256H |
11721 |
Ati Radeon X600 |
2293 |
Nvidia GeForce 5600 |
993 |
Рис. 4. Результаты выполнения теста 3DMark05
Приведенные данные не нуждаются в комментариях и свидетельствуют о высокой производительности видеокарты Gigabyte GV-NX86S256H.
В заключение можно рекомендовать данную карту широкому кругу пользователей, которые интересуются бесшумными, сравнительно высокопроизводительными видеосистемами.
Видеокарта GV-NX86S256H была предоставлена московским офисом компании Gigabyte
