Очередная бесшумная видеокарта
Евгений Рудометов
Rudometov@rudometov.com
На основе своих фирменных технологий компания Gigabyte разработала и выпустила очередную бесшумную сравнительно производительную видеокарту Gigabyte GV-RX16T256V-RH
Современные видеокарты, являющиеся важнейшими компонентами настольных компьютеров, обладают высокой производительностью. Это обеспечивается за счет использования высокочастотных элементов, среди которых центральное место занимают графические процессоры (GPU). Обладая высокой функциональностью и чрезвычайно сложной архитектурой, соперничающей с центральным процессором, графические процессоры характеризуются значительным энергопотреблением и являются мощными источниками теплообразования. Для своей бесперебойной работы они требуют адекватных средств охлаждения, в составе которых используются высокоскоростные вентиляторы, чья работа сопровождается нередко значительным акустическим шумом. Альтернативой таким средствам могут служить системы пассивного охлаждения, создаваемые на основе нескольких радиаторов, соединенных тепловыми трубками. Отсутствие вентиляторов обеспечивает требуемую бесшумность. Что же касается тепла, то с поверхности радиаторов оно уносится внутренними воздушными потоками, образуемыми в настольном компьютере встроенными корпусными вентиляторами и кулером центрального процессора.
В качестве примера одного из таких решений можно привести видеокарту Gigabyte GV-RX16T256V-RH, созданную на основе GPUATI RADEON X1600 XT.
Графический процессор ATIRADEON X1600 XT
В Таблице 1 приведены основные параметры GPU ATIRADEON X1600 XT, приведенные на сайте его производителя — компании ATI.
Таблица 1. Основные параметры GPU ATI RADEON X1600 XT
Шина |
PCI Express х16 |
Ядро |
RV530 |
Технология |
90 нм |
Пиксельных конвейеров |
12 |
Вершинных конвейеров |
5 |
Текстурных модулей |
4 |
Частота чипа/памяти |
590/1380 МГц |
Интерфейс памяти |
128 бит |
Комплект и основные параметры Gigabyte GV-RX16T256V-RH

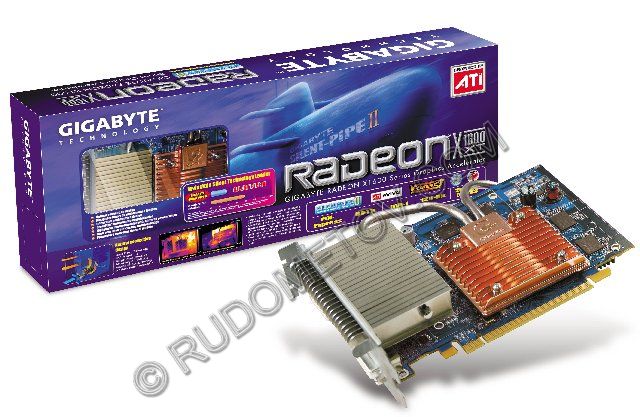

Рис. 1.Комплект видеокарты Gigabyte GV-RX16T256V-RH
В состав комплекта входят: упаковочная коробка; видеокарта GigabyteGV-RX16T256V-RH, созданная на основе видеочипа ATIRADEON X1600 XT; кабель и переходник DVI-to-d-Sub; документация на английском языке; CD-ROM с программным обеспечением.
Основные параметры видеокарты GigabyteGV-RX16T256V-RH приведены в Таблице 2.
Таблица 2. Основные параметры видеокарты Gigabyte GV-RX16T256V-RH
Элементы и подсистемы |
Параметры |
Графический процессор |
ATI RADEON X1600 XT |
Интерфейс подключения |
PCI Express x16 |
Объем видеопамяти, Мбайт |
256 |
Тип видеопамяти |
GDDRII 16Mx32 |
Ширина шина видеопамяти, бит |
128 |
Видео |
DirectX 9.0 и OpenGL 2.0, |
Разъемы |
DVI-I, TV-Out, VGA Monitor (15 pin) |
Особенности конструкции Gigabyte GV-RX16T256V-RH

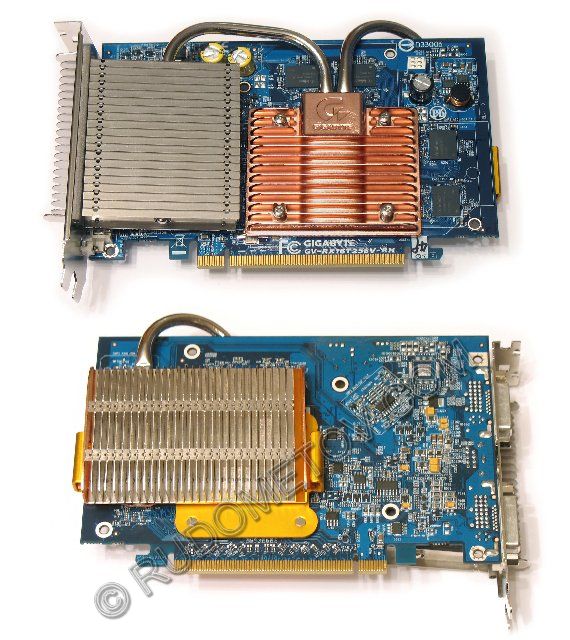

Внешний вид видеокарты ATIRADEON X1600 XT, в составе которой используется бесшумная система охлаждения GPU, представлен на Рис. 2.
Рис. 2.Комплект видеокарты Gigabyte GV-RX16T256V-RH
Необходимый для корректной работы GPU температурный режим достигается с помощью нескольких компактных радиаторов, соединенных специальными теплопроводящими трубками. Принцип работы тепловых трубок основан на теплофизике фазовых переходов жидкостей, заключенных в полые трубки, исполняющих роль средств передачи тепловой энергии. Данные трубки обеспечивают эффективное выравнивание температуры радиаторов, использованных в составе пассивной системы охлаждения GPU видеокарты.
Эффективность указанной системы существенно повышается за счет использования потоков воздуха, образуемых за счет существующих корпусных вентиляторов. В случае наличия таких вентиляторов засасываемый холодный воздух охлаждает радиаторы видеокарты, проходя сначала через пластины радиатора, расположенного у портов, и далее — через пластины радиатора на GPU. Небольшая часть потока охлаждает также радиатор видеокарты, расположенный на ее обратной стороне. Дополнительный поток воздуха создается благодаря вращению крыльчатки вентилятора центрального процессора, расположенного в непосредственной близости от видеокарты. Этот поток еще больше охлаждает радиатор видеокарты, расположенный на ее обратной стороне. Выравнивание же температур, как это отмечалось ранее, осуществляется благодаря тепловым трубкам, соединяющим радиаторы системы охлаждения.
Что же касается производительности указанной видеокарты GV-RX16T256V-RH, то она была оценена в процессе тестирования.
Производительность
Основные компоненты системы, используемой в тестировании видеокарты Gigabyte GV-RX16T256V-RH:
· Материнская плата Intel D925XCV (чипсет i925X, память DDR2, слот видео PCI Express x16, порты PATA и SATA),
· Процессор Intel Pentium 4 с тактовой частотой ядра 3,4 ГГц (LGA 775, ядро Prescott, шина 800 МГц, технология Hyper-Threading),
· Оперативная память DDR2 533 МГц, два модуля по 512 Мбайт, два канала,
· Накопитель на жестких магнитных дисках Seagate 7200.8 объемом 400 Гбайт,
· Операционная система OC Windows 2003 Enterprise Server.
В качестве эталонных видеокарт использовались Nvidia GeForce 5900 и ATI Radeon X600.
О производительности видеокарт свидетельствуют численные данные, приведенные в Таблице 3 – Таблице 5 и на Рис. 3 – Рис. 5.
Таблица 3. Результаты выполнения теста PCMark04 Graphics для разных видеокарт
Видеокарта |
Результаты |
Gigabyte GV-RX16T256V-RH |
5605 |
Nvidia GeForce 5900 |
4225 |
ATI Radeon X600 |
3545 |

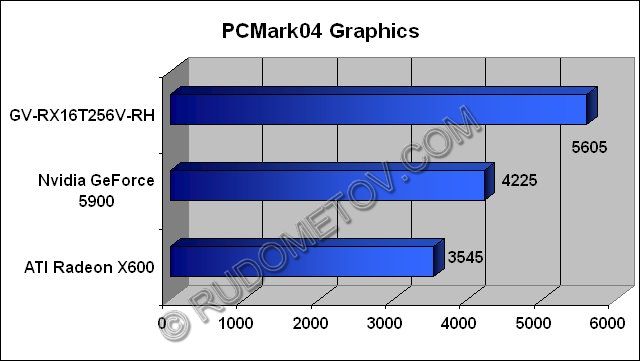

Рис. 3. Результаты выполнения теста PCMark04 Graphics
Таблица 4. Результаты выполнения теста 3DMark03 для разных видеокарт
Видеокарта |
Результаты |
Gigabyte GV-RX16T256V-RH |
9458 |
Nvidia GeForce 5900 |
5704 |
ATI Radeon X600 |
4812 |

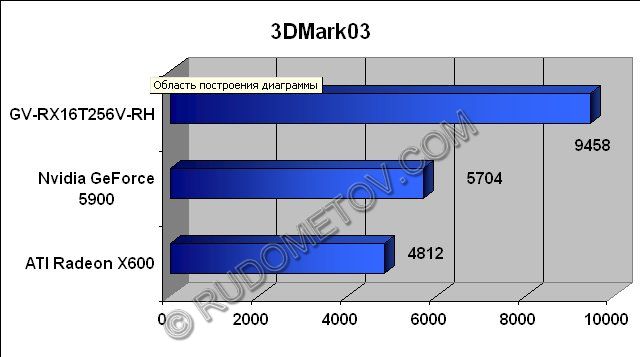

Рис. 4. Результаты выполнения теста 3DMark03
Таблица 5. Результаты выполнения теста 3DMark05 для разных видеокарт
Видеокарта |
Результаты |
Gigabyte GV-RX16T256V-RH |
5372 |
ATI Radeon X600 |
2278 |
Nvidia GeForce 5900 |
989 |

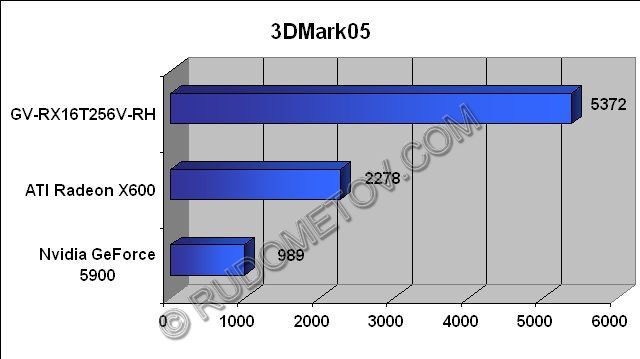

Рис. 5. Результаты выполнения теста 3DMark05
Приведенные данные тестирования свидетельствуют о сравнительно высокой производительности видеокарты GigabyteGV-RX16T256V-RH и не нуждаются в комментариях.
Видеокарта GigabyteGV-RX16T256V-RHбыла предоставлена московским офисом компании Gigabyte
