Без шума и пыли
Евгений Рудометов,
Виктор Рудометов
Rudometov@rudometov.com
Используя фирменную разработку Silent-Pipe II, предусматривающую использование нескольких радиаторов и тепловых трубок, компания Gigabyte выпустила полностью бесшумную видеокарту Gigabyte GV-NX66T256DE
Современные высокопроизводительные графические процессоры (GPU) по уровню теплообразования нередко не уступают своим центральным собратьям (CPU). Для обеспечения корректной работы видеокарт, созданных на основе таких GPU, требуются мощные средства охлаждения. Обычно такие средства представлены специально разработанным под каждую видеокарту кулером, состоящим из радиатора, установленного и закрепленного на GPU, а также интенсивно обдувающего данный радиатор мощного вентилятора. При всей простоте и эффективности такие системы являются мощным источником акустического шума.
Однако возможны варианты охлаждающих систем и без вентиляторов. В качестве примера одного из таких решений можно привести видеокарту Gigabyte GV-NX66T256DE, созданную на основе GPU NVIDIA GeForce 6600 GT.
Основной элемент видеокарты
Видеокарты на базе GPU GeForce 6600 GT, унаследовав все особенности архитектуры графических процессоров семейства GeForce 6, обрабатывают информацию параллельными потоками с помощью нескольких встроенных конвейеров. Кроме того, они благодаря специально спроектированной архитектуре GPU способны исполнять пиксельные и вершинные шейдеры версий 2.0 и 3.0. В дополнение к этому поддерживается построение сцен с высоким динамическим диапазоном (HPDR), быстрая работа с тенями (UltraShadow II), а также ряд других современных технологий, включая Microsoft DirectX 9.0, кодирование/декодирование MPEG-2 и др.
В Таблице 1 приведены основные параметры, приведенные на сайте производителя данного GPU — компании NVIDIA.
Таблица 1. Основные параметры GPU NVIDIA GeForce 6600 GT
Шина |
PCI Express |
AGP 8X |
Интерфейс памяти |
128 бит |
128 бит |
Полоса пропускания памяти |
16.0 ГБ/сек. |
14.4 ГБ/сек. |
Скорость заполнения сцены |
4.0 billion |
4.0 billion |
Вершин в секунду |
375 млн |
375 млн |
Частота памяти |
1000 МГц |
900 МГц |
Пикселей на такт (пиковое) |
8 |
8 |
RAMDAC |
400 МГц |
400 МГц |
Остается добавить, что на основе микросхем серии GeForce 6 выпускается широкий спектр видеокарт, относящихся к сектору массовых изделий (mainstream). Параметры таких карт приведены в Таблице 2 (по материалам сайта www.fcenter.ru).
Таблица 2. Основные параметры видеокарт с GPU NVIDIA GeForce 6
Видео- |
Ядро |
Тех. |
Шина |
Память, |
Конвейеров / Текстур за такт |
Вершинных конвейеров |
DirectX |
Частоты |
Шина памяти, |
|
Массовые платы (mainstream) |
||||||||||
GeForce |
NV43 |
110 |
PCI-E |
128 |
8/8 |
3 |
9.0c |
500/1000 |
128 бит |
|
GeForce |
NV43 |
110 |
AGP |
128 |
8/8 |
3 |
9.0c |
500/900 |
128 бит |
|
GeForce |
NV43 |
110 |
PCI-E |
512 |
8/8 |
3 |
9.0c |
300/550 |
128 бит |
|
GeForce |
NV43 |
110 |
PCI-E |
128/256 |
8/8 |
3 |
9.0c |
300/550 |
128 бит |
|
GeForce |
NV43 |
110 |
AGP |
128 |
8/8 |
3 |
9.0c |
300/500 |
128 бит |
|
GeForce |
NV43V |
110 |
PCI-E |
128 |
4/4 |
3 |
9.0c |
300/500 |
128 бит |
|
Основные параметры и конструкция видеокарты Gigabyte GV-NX66T256DE

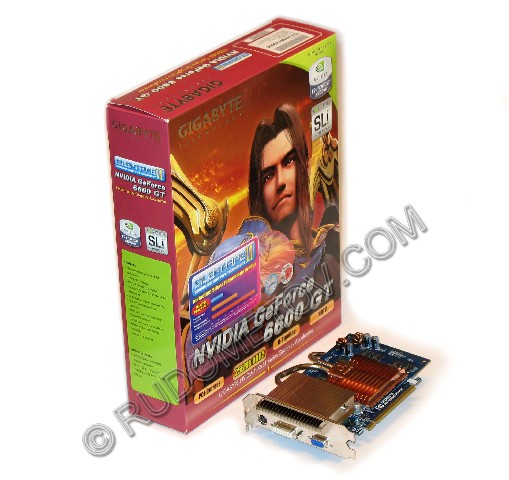

Рис. 1. Комплект видеокарты Gigabyte GV-NX66T256DE
В состав комплекта Gigabyte GV-NX66T256DE кроме самой карты входят документация на английском языке, CD-ROM и ряд кабелей и переходников, обеспечивающих подключение современных видеоустройств.
Основные параметры видеокарты GigabyteGV-NX66T256DE приведены в Таблице 3.
Таблица 3. Основные параметры видеокарты Gigabyte GV-NX66T256DE
Элементы и подсистемы |
Параметры |
Графический процессор |
NVIDIA GeForce 6600GT |
Интерфейс подключения |
PCI Express x16 |
Объем видеопамяти, Мбайт |
256 |
Тип видеопамяти |
GDDRII 16Mx16 |
Ширина шина видеопамяти, бит |
128 |
Видео |
DirectX 9.0 |
Разъемы |
Provides D-Sub and DVI-I |
Утилита управления |
V-Tuner II |
Система охлаждения |
Silent-Pipe II |
Следует отметить, что видеокарта GPU GeForce 6600 GT имеет встроенную память нестандартного объема. Действительно, объем видеопамяти составляет 256 Мбайт, в то время как стандартный дизайн видеокарт с GPU GeForce 6600 GT предусматривает поддержку только 128 Мбайт. Но это не отражается негативно на устойчивости работы данной видеокарты.
Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 4.
Таблица 4. Минимальные системные требования
Элементы и подсистемы |
Параметры |
Центральный процессор |
Pentium III 650 или AMD Athlon 650 |
Интерфейс подключения |
PCI Express x16 |
Объем оперативной памяти, Мбайт |
64 |
Свободное пространство на HDD, Мбайт |
50 |
Оптический дисковод |
CD-ROM или DVD-ROM |
Операционная система |
OS Windows 2000 / Windows XP |
Распространенные средства охлаждения высокопроизводительных GPU, состоящие из радиатора и вентилятора, порождают значительный акустический шум. Данный шум является негативным фактором. С ним пытаются бороться разработчики всех компьютерных компонентов, вынужденных использовать традиционные кулеры.
Однако имеются и альтернативные варианты, не предусматривающие использования вентиляторов. Например, поддержание необходимого для корректной работы GPU температурного режима можно достичь с помощью нескольких компактных радиаторов, соединенных специальными теплопроводящими трубками. Такие трубки получили наименование тепловых (Heat Pipe).
Принцип работы тепловых трубок основан на теплофизике фазовых переходов жидкостей, заключенных в полые трубки, исполняющих роль транспортных средств передачи тепловой энергии. Это позволяет передавать тепло с очень высокой скоростью, значительно превышающей возможности меди, не говоря уже об алюминии и других металлов. Кстати, эффективность таких трубок много выше решений, созданных на основе серебра.

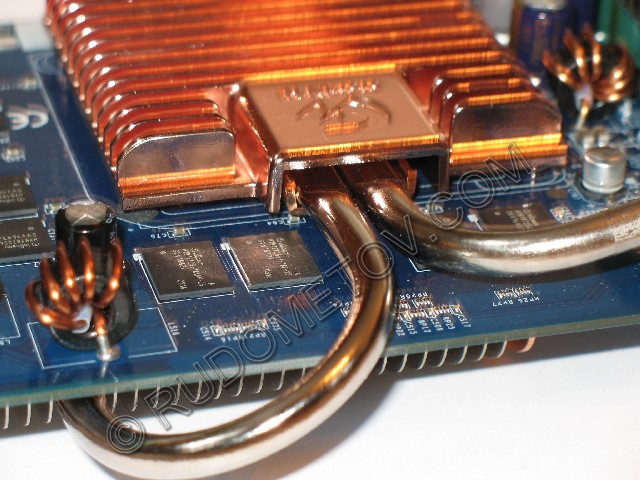

Рис.2. Тепловые трубки, соединенные с радиатором видеочипа
Специально подобранная жидкость под действием тепла, образующегося, в результате работы графического процессора переходит в газообразное состояние. В дальнейшем пар достигает холодного конца тепловой трубки, соединенной с радиатором, рассеивающим тепло. За счет охлаждения жидкость в тепловой трубке конденсируется, отдавая тепло трубке, а от нее и радиатору.
Именно такая конструкция была положена в основу системы охлаждения GPU NVIDIA GeForce 6600 GT видеокарты Gigabyte GV-NX66T256DE. Сам же метод охлаждения с помощью данной конструкции, состоящей из нескольких радиаторов и тепловых трубок, была названа специалистами Gigabyte технологией Silent-Pipe II. Указанная конструкция системы охлаждения GPU использует два контура тепловых трубок. Один из них отводит тепло от радиатора GPU к расположенному на противоположной стороне видеокарты радиатору охлаждения. Второй контур отводит тепло от радиатора GPU к третьему радиатору, расположенному у портов.
Внешний вид данной видеокарты приведен на Рис. 3 и Рис 4.

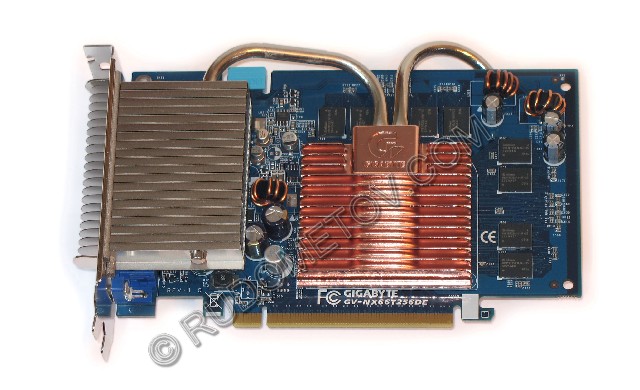

Рис. 3. Внешний вид видеокарты Gigabyte GV-NX66T256DE

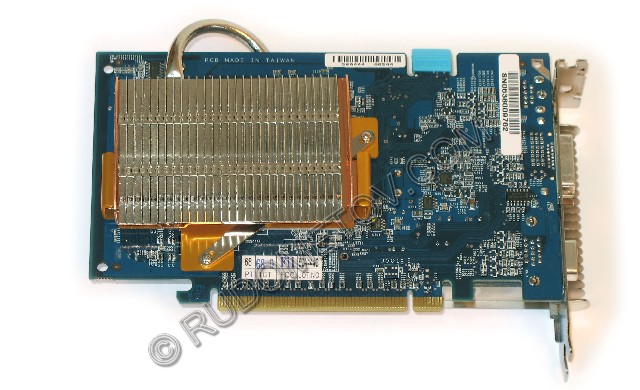

Рис. 4. Обратная сторона видеокарты Gigabyte GV-NX66T256DE
Получившаяся видеоподсистема является полностью бесшумной, что повышает ее привлекательность среди потенциальных пользователей.
Что же касается производительности указанной видеокарты, то она была оценена в процессе интенсивного тестирования.
Производительность
О производительности видеокарты Gigabyte GV-NX66T256DE свидетельствуют численные данные, приведенные в Таблице 5 – Таблице 6 и на Рис. 5 – Рис. 6.
Таблица 5. Результаты выполнения теста 3DMark05 для разных видеокарт
Видеокарты |
Результаты |
Nvidia GeForce 5900 |
989 |
Ati Radeon X600 |
1574 |
Nvidia GeForce 6600 GT |
3344 |

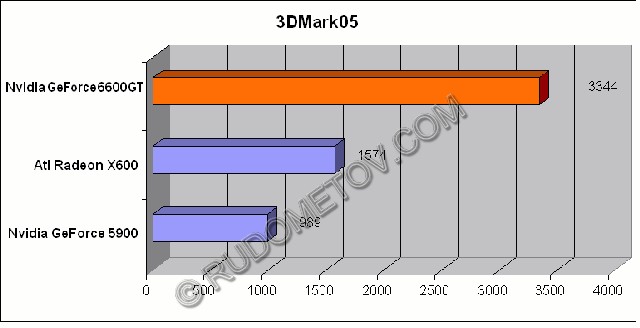

Рис. 5. Результаты выполнения теста 3DMark05
Таблица 6. Результаты выполнения теста PCMark04 Graphics для разных видеокарт
Видеокарты |
Результаты |
Ati Radeon X600 |
3060 |
Nvidia GeForce 5900 |
4225 |
Nvidia GeForce 6600 GT |
4378 |

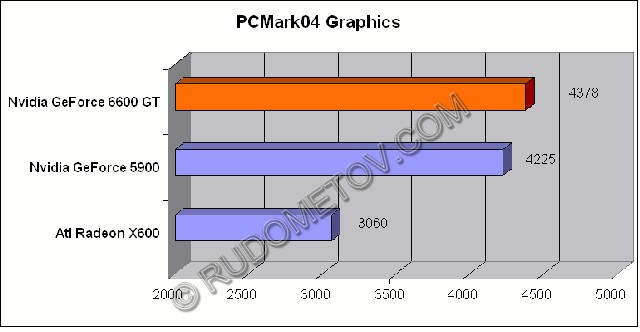

Рис. 6. Результаты выполнения теста PCMark04 Graphics
Приведенные данные не нуждаются в комментариях и свидетельствуют о высокой производительности видеокарты Gigabyte GV-NX66T256DE.
В заключение можно рекомендовать данную карту широкому кругу пользователей, стремящихся к бесшумным, сравнительно высокопроизводительным системам.
Видеокарта Gigabyte GV-NX66T256DE была предоставлена московским офисом компании Gigabyte
