Серверные накопители SFF от Seagate
Евгений Рудометов,
Rudometov.mail.ru
Компания Seagate недавно представила Savvio — первую в мире линейку 2,5-дюймовых накопителей на жестких магнитных дисках со скоростью вращения шпинделя 10 000 оборотов в минуту, ориентированных на рынок высоконадежных, производительных, компактных систем хранения данных, Blade и 1Uсерверов, рабочих станций.
Развитие архитектуры компьютеров тесно связано с совершенствованием их комплектующих. От этих комплектующих зависят и производительность, и функциональные свойства. Процесс совершенствования затронул все составляющие постоянно усложняющихся вычислительных систем, в которых находят воплощение новейшие инновации IT-отраслей.
Полупроводниковые технологии оперируют все меньшими масштабами, и в соответствии с миниатюризацией элементов стремительно растут плотность и число транзисторов в микросхемах. В качестве иллюстрации достаточно привести, например, центральные процессоры. Число транзисторов в этих сверхсложных микросхемах удваивается каждые полтора-два года. Эта правило с завидной точностью выполняется уже более трех десятков лет и известно как закон Мура. Кстати, этот эмпирический закон нередко приводится в качестве иллюстрации возможностей полупроводниковых технологий, определяющих стремительную эволюцию процессоров. Остается добавить, что кремниевые кристаллы процессоров, ориентированных на массовый потребительский рынок, уже содержат более 100 000 000 транзисторов, а производительных моделей серверных процессоров, например, Intel Itanium 2 — уже более полумиллиарда.
Однако, признавая высокие темпы развития архитектуры процессоров и увеличения числа их элементов, необходимо напомнить, что существуют компьютерные комплектующие, чье совершенствование и рост возможностей происходит еще быстрее. Такими комплектующими являются накопители на жестких дисках (винчестеры), емкость которых удваивается, по крайней мере в последние десять лет, каждые 9-12 месяцев. А это означает, что скорость эволюции этих устройств в два раза превышает темпы, достигнутые в полупроводниковых технологиях. При этом совершенствуются и конструкция самих накопителей, и их интерфейсы. Как следствие растет скорость доступа к данным при постоянном уменьшении цены хранения единицы информации. В дополнение к этому улучшение технических и эксплуатационных параметров происходит одновременно с эволюцией их форм-факторов, в результате чего постепенно уменьшаются их размеры, расширяя области использования данных устройств.

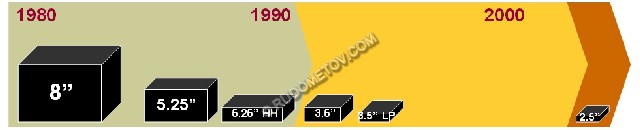

Рис. 1. Эволюция форм-факторов накопителей на жестких дисках
В сравнительно короткий срок существования персональных компьютеров, чье появление в 1981 г. обязано изобретению корпорацией Intel микропроцессоров в 1974 г., накопители на жестких дисках прошли путь от устройств, использующих магнитные диски диаметром 8 дюймов, к накопителям с дисками в 3,5 дюймов. И как видно из схемы, представленной на рис. 1, еще быстрее уменьшалась высота этих устройств и, следовательно, их объем.
Однако на этом эволюционный процесс данных комплектующих не остановился. Действительно, в настоящее время наблюдается постепенный переход от 3,5 на форм-фактор дисков в 2,5 дюймов. Созданные первоначально для портативных компьютеров, они постепенно завоевывают новые для них рынки, внедряясь уже в некоторые модели настольных компьютеров. Более того, накопителями с дисками данного формата заинтересовались создатели и пользователи серверного сектора, на изделиях которого традиционно происходит апробация новейших технологий и архитектур, поскольку с ценой новинок там не стоит так остро, как в потребительском секторе.
"Всё больше пользователей заинтересованы сегодня в серверах и системах хранения данных, которые бы физически занимали меньше места и потребляли меньше электроэнергии, — отмечает Джон Монро (John Monroe), вице-президент исследовательской организации Gartner Dataquest. — Новые модели высокопроизводительных 2,5-дюймовых винчестеров позволяют добиваться более высоких скоростей и большей надежности в корпоративных системах, сокращая при этом энергопотребление и уменьшая общие размеры систем. Переход на новый форм-фактор для корпоративных систем неизбежен. По прогнозам Gartner, к 2007 году в многопользовательских средах будут доминировать 2,5-дюймовые накопители на жестких дисках".

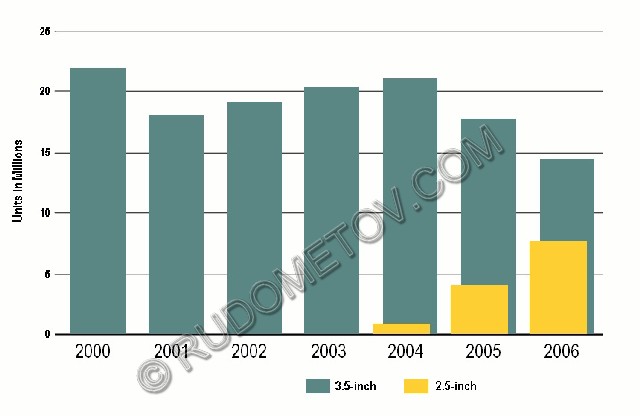

Рис. 2. Развитие рынка 3,5 и 2,5-дюймовых жестких дисков
В ответ на потребности серверного рынка и в соответствии с тенденциями эволюции систем хранения информации в корпоративных системах компания Seagate (Seagate Technology) выступила с инициативой разработки накопителей нового поколения с улучшенными техническими и эксплуатационными параметрами.
Реализуя данные цели, компания Seagate провела массовый опрос конечных пользователей, который показал, что консолидация серверных систем хранения информации, наряду с сокращением места, занимаемого информационными системами, являются важными проблемами, требующими более пристального внимания на уровне предприятия. Решить эти и многие другие задачи, по мнению Seagate, поможет переход отрасли на 2,5-дюймовую платформу накопителей, о чем было официально объявлено в мае 2003 года при поддержке таких компаний, как HP, Intel, Microsoft и ряда других крупных игроков компьютерного рынка.
В результате значительных инвестиций в НИОКР и проведенных исследований компания Seagate недавно представила Savvio (от Savvy + I/O, Savvy — ум, сообразительность, I/O — ввод/вывод) — первую в мире линейку 2,5-дюймовых накопителей на жестких дисках масштаба предприятия со скоростью вращения шпинделя 10 000 оборотов в минуту. Данные новые дисковые накопители форм-фактора SFF (Small Form Factor — малый форм-фактор) по замыслу их разработчиков будут в самое ближайшее время применяться в решениях нового типа. Эти решения позволят создавать более компактные системы хранения данных, выполняющие большее число операций ввода/вывода в секунду и обеспечивающие при этом максимально высокую надежность.

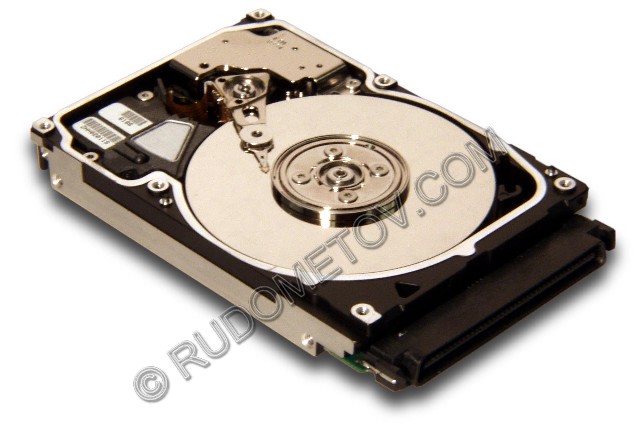

Рис.3. Накопитель на 2,5-дюймовых жестких дисках Savvio
Накопители на жестких дисках Savvio являются перспективным решением в области хранения данных для высокоплотных платформ, включая новые серверы, массивы хранения данных и blade-серверы, поскольку эти накопители отличаются меньшими размерами, меньшим энергопотреблением, следовательно, и меньшим тепловыделением, а также минимальным временем поиска и самой высокой в отрасли надежностью.
Накопители на жестких дисках Savvio представляют собой 2,5-дюймовые накопители со скоростью вращения шпинделя 10 000 оборотов в минуту. Они обладают рядом преимуществ по сравнению с 3,5-дюймовыми винчестерами с той же скоростью вращения шпинделя. В частности, накопители Savvio занимают на 70% меньше места, они на 400 грамм легче, на 40% экономичнее по энергопотреблению, а время поиска сократилось на 15%.
В результате внедрения данных новых 2,5-дюймовых накопителей корпоративные пользователи экономят значительные финансовые средства. Это достигается благодаря уменьшению офисной площади, отведенной под оборудование, а также снижению расходов на организацию специализированных помещений (кондиционирование, использование блоков бесперебойного питания и т. д.), платы за электроэнергию и т.п. Остается добавить, что во многих случаях пользователи систем, созданных на основе новых накопителей, получают дополнительную прибыль за счет сокращения времени выполнения задач.
Накопители на жестких дисках Savvio ограниченно поставляются в настоящее время с одной либо с двумя пластинами и имеют емкость, соответственно, 36 Гбайт и 73 Гбайт (измеряется в миллиардах байт), что является наиболее востребованными емкостями подобных устройств в большинстве приложений масштаба предприятия. Основные параметры накопителей Savvio приведены в таблице 1.
Таблица 1. Основные параметры накопителей Savvio
Параметры |
Значения |
Форм-фактор (диаметр дисков, толщина), дюймов/мм |
2,5 / 15 |
Емкость, Гбайт |
36,7, 73,4 |
Интерфесы |
U320, 2G FC, SAS |
Скорость вращения, об/с |
10 000 |
Время доступа (Avg. Seek), мс |
4,1 |
Время перехода (Tk-to-Tk), мс |
0,4 / 0,7 |
Скорость передачи данных (Transfer Rate), Мбайт/с |
41-63 |
Число дисков / головок, шт |
1 / 2, 2 / 4 |
Время наработки на отказ (MTBF), час |
1 400 000 |
Мощность потребления (Idle Power), Вт |
<5,1, Чтение <8,0 |
В конструкции жестких дисков Savvio использован ряд оригинальных нововведений, к которым относятся быстродействующий контроллер, усовершенствованный, укороченный актуатор, миниатюрный 15 мм FDB двигатель, гидродинамические подшипники, а также улучшенные встроенные алгоритмы и программы повышения надежности работы и диагностики неисправностей (SMART, утилиты) и т.д. Благодаря внедренным нововведениям среднее время выработки на отказ (MTBF) для данных устройств составляет по утверждению разработчиков 1,4 миллиона часов. Кстати, в отличие от накопителей с традиционными интерфейсами ATA и SATA, где при тестировании наработки на отказ создаются условия работы, характерные для типичной настольной системы, при оценке времени наработки на отказ накопителей Savvio используется специальная методика. Эта методика заключается в получении результатов надежности работы, основанных на круглосуточной (в режиме 7/24/365 — 7 дней в неделю по 24 часа в течение 365 дней) стопроцентной загрузке устройства, имитирующей условия работы системы на предприятии.
Дисковые накопители Savvio планируются поставлять с одним из трех интерфейсов, принятых в секторе серверных решений, включая Serial Attached SCSI (SAS). SAS — новый этап в развитии интерфейса SCSI, обеспечивающий значительно более высокую производительность, гибкость и масштабируемость решений. Характеристики используемых интерфейсов с данными накопителями приведены в таблице 2.
Таблица 2. Краткие характеристики интерфейсов
Характеристики |
Ultra320 |
2 Гбит/с Fibre |
Serial Attached SCSI |
Число устройств, шт |
15 |
4 млн. |
12 К |
Расстояние, м |
12 |
12 000 |
10 |
Двойной порт |
Нет |
Да |
да |
Full Duplex |
Нет |
Да |
да |
Пропускная способность, Мбайт |
320 |
400 |
300 |
Протокол |
SCSI |
Fibre Channel |
SCSI |
Область применения |
Blade серверы, 1U серверы, рабочие станции |
Массивы памяти |
Массивы
памяти, 1U серверы, рабочие станции |
Анализируя возможности интерфейса SAS, необходимо отметить, что недавно компании Seagate Technology и LSI Logic впервые продемонстрировали скорость передачи данных 3 Гб/с на первых в мире 2,5-дюймовых промышленных Serial Attached SCSI накопителях, работающих на двухпортовых контроллерах LSI Logic SAS1064. Демонстрация состоялась в рамках очередного Форума разработчиков — IDF Spring 2004 (IDF — Intel Developer Forum), состоявшегося в Сан-Франциско (Калифорния, США). Демонстрация в Сан-Франциско стала еще одним свидетельством успехов, достигнутых в разработке SAS решений в последнее время, и ведущую роль Seagate и LSI Logic в продвижении на рынке этой новой эволюционной технологии в области хранения данных. Технология Serial Attached SCSI характеризуется высокими значениями производительности, масштабируемости и совместимости. Это позволяет IT менеджерам консолидировать хранение данных на предприятии и таким образом значительно снизить общие расходы.
Система, продемонстрированная в Сан-Франциско, состояла из SAS хост адаптера от компании LSI Logic, передающего данные на скорости до 3 Гбит/с, и 2,5-дюймового дискового накопителя масштаба предприятия от Seagate. Наличие двух портов позволило продемонстрировать главное различие между SAS и SATA винчестерами. На предприятиях, где требуется высокая надежность, доступность и производительность, наличие двух портов является ключевым фактором, обеспечивающим общее стабильное состояние системы и повышающим производительность подсистем прямого подключения (Direct Attached Storage).
"В условиях продолжающегося роста потребностей предприятий в средствах хранения данных, решения Serial Attached SCSI от Seagate позволят IT-менеджерам обеспечить необходимый уровень производительности и масштабируемости для выполнения приложений с большим количеством транзакций на критичных для бизнеса системах, — отметил Джефф Луббака (Jeff Loebbaka), вице-президент Seagate по маркетингу. — Продемонстрированное нами технологическое лидерство во многом является результатом активных усилий в области НИОКР. Когда Seagate, лидер в области SCSI накопителей на жестких дисках, решил разработать новый интерфейс, он обратился к компании LSI Logic. Применение микросхемы Rapid Chip от LSI Logic позволит нам быстрее выходить на рынок с новыми продуктами, отчего, в конечном счете, выигрывают наши OEM заказчики".
Таким образом и интерфейс Serial Attached SCSI является следующей ступенью в развитии отраслевого стандартного интерфейса для устройств хранения данных. Технология SAS расширяет возможности решений на базе интерфейса SCSI (Ultra320) и предназначена для использования в новом поколении рабочих станций и серверов на базе Direct Attach Storage, сохраняя при этом обратную совместимость на уровне устройств. А поскольку физический уровень SAS систем совместим с SATA, пользователи могут выбирать для своих SAS систем либо SATA, либо SAS накопители на жестких дисках, либо комбинировать их. Технология SAS обеспечивает намного более высокую скорость и более широкие возможности для соединения, сохраняя при этом ту же функциональность и надежность, что и ее предшественник — технология Ultra320 SCSI.
Компания Seagate планирует выпустить свои первые SAS накопители осенью 2004 года, расширяя таким образом ассортимент своей продукции, который уже включает решения на базе Ultra320 SCSI, Fibre Channel и Serial ATA. В свою очередь компания LSI Logic объявила о планах выпустить наиболее полное в отрасли семейство SAS контроллеров, расширителей, хост адаптеров и адаптеров ROMB и RAID.
Ожидается, что винчестеры Savvio появятся в продаже в конце второго календарного квартала 2004 года. Выпуск же накопителей на жестких магнитных дисках Savvio форм-фактора SFF и с интерфейсом SAS планируется на третий квартал 2004 года.
В статье были использованы материалы компании Seagate
Статья опубликована в журнале Байт (http://www.bytemag.ru).
