Маршрутизатор с Wi-Fi от Gigabyte
Евгений Рудометов
rudometov@rudometov.com
Компания Gigabyte разработала и выпустила модель маршрутизатора (Router) GN-BR01G со встроенным модулембеспроводной передачи данных в радиодиапазоне Wi-Fi
Современное производство изделий и комплектующих, относящихся к продукции высоких технологий, осуществляется в условиях жесткой конкуренции. Это требует не только концентрации необходимых ресурсов, но и принятия быстрых и адекватных решений. Однако даже значительные ресурсы и эффективный менеджмент не гарантируют ожидаемого постоянства доходов. Именно поэтому фирмы стараются расширить диапазон производимых ими изделий. Уменьшение прибыли в одних сферах может быть нередко компенсировано в других. Это дает возможность уменьшить риски и обеспечивает необходимый уровень устойчивости на рынке.
Как пример такой стратегии можно привести деятельность компании Gigabyte, известного производителя качественных материнских плат, пользующихся заслуженной популярностью. Не ограничиваясь своей основной продукцией, эта компания производит широкий спектр изделий, включая различные модели маршрутизаторов. Часть из них снабжены средствами беспроводной передачи данных в радиодиапазоне и удовлетворяющих спецификациям 802.11b/g (Wi-Fi), например, маршрутизаторы семейства AirCruiser G.
Как утверждают разработчики компании Gigabyte, их маршрутизаторы AirCruiser G Router являются оптимальным выбором для пользователей впервые создающими сеть с беспроводной передачей данных. Один из вариантов компьютерной сети представлен на Рис. 1.

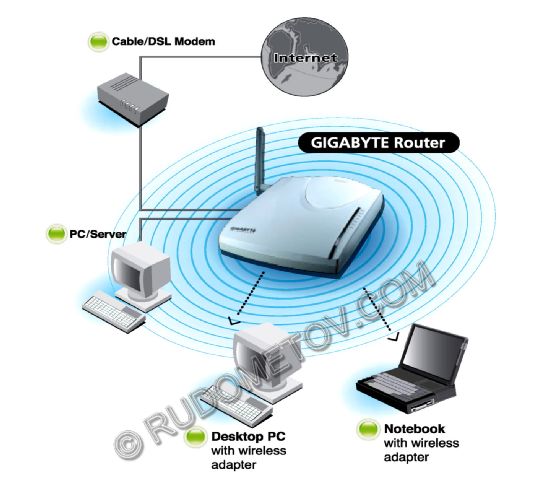

Рис. 1. Пример компьютерной сети с маршрутизатором Gigabyte
В качестве примера маршрутизаторов можно привести модель GN-BR01G. Эта модель ориентирована для небольшого офиса с небольшим количеством компьютеров, а также для домашнего использования. Модель GNBR01G в полной мере поддерживает спецификации распространенных сетей 802.11b и 802.11g. Эта модель оборудовано четырьмя 10/100Mbps портами ЛВС Ethernet, которые позволяют автоматически обнаруживать и формировать кабельные типии соединения. Чтобы управлять всеми связями, GN-BR01G имеет встроенный сервер DHCP, чтобы автоматически назначать IP-адреса. Технология же SmartDHCP Gigabyte гарантирует, что устройствам сети никогда не будут назначаться двойные адреса. Модель GN-BR01G поддерживает несколько беспроводных вариантов безопасности, включая 64/128-битное WEP шифрование, идентификация 802.1x, WPA. Встроенная утилита SmartSetup 3 – не требуется установочный CD-ROM.
Комплект поставки

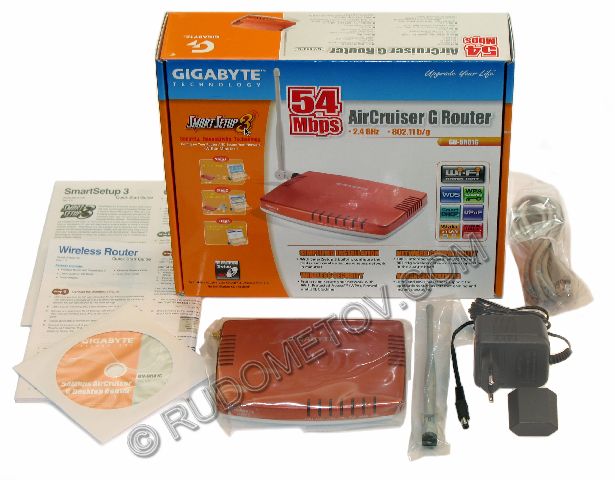

Рис. 2. Комплект маршрутизатора GN-BR01G
В состав комплекта маршрутизатора GN-BR01G входят следующие компоненты (Рис. 2):
· Маршрутизатор беспроводного доступа со встроенной утилитой SmartSetup 3,
· Адаптер питания,
· Кабель сети Ethernet,
· Краткое руководство по подключению,
· Руководство по использованию на компакт-диске.
Основные параметры
Внешний вид маршрутизатора GN-BR01G приведен на Рис. 3, а основные его параметры — в Таблице 1.

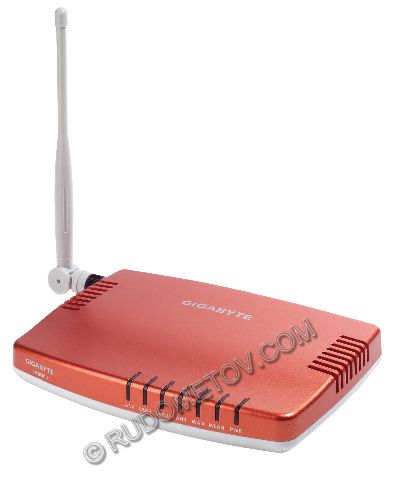

Рис. 3. Внешний вид маршрутизатора GN-BR01G
Таблица 1. Основные параметры маршрутизатора Gigagyte GN-BR01G.
Стандарты IEEE |
· IEEE 802.11g · IEEE 802.11b · IEEE 802.3 · IEEE 802.3u |
Скорость беспроводной п ередачи данных |
До 54 Mbps |
Скорость передачи данных WAN/LAN |
10/100 Mbps |
Технология модуляции |
CCK, DBPSK, DQPSK, OFDM |
Диапазон частот |
2.412 to 2.483GHz |
Мощность выходного сигнала |
18dBm (max) |
Безопасность |
· 64/128-bit WEP · WPA · 802.1x Идентификация |
Web интерфейс |
Есть |
Поддержка DNS Relay |
Есть |
DHCP Сервер |
Есть |
Поддержка виртуального сервера |
Есть |
Поддержка DMZ |
Есть |
Поддержка PPPoE/Dynamic |
Есть |
Протоколы |
TCP/IP, NAT, UDP, ICMP |
UPnP |
Есть |
Мультиязыковая поддержка |
Есть |
Поддержка VPN |
Есть, через (IPSec/PPTP) |
Физический интерфейс |
1 WAN, 4 LAN |
Установка |
Горизонтальная и настенная |
Блок питания |
Внешний - 7.5V/800mA |
Тип коннектора |
RJ45 |
Авто MDI/MDIX |
Есть |
Антенна |
Внешняя, открепляемая 2 dBi |
Светодиодные индикаторы |
Питание/Статус, WLAN, LAN*4, WAN*1 |
Размеры |
110*160*25mm |
Общий вес |
240+/-5g |
Сертификация |
FCC, CE, DGT, SRMC |
Внутреннее устройство
Как следует из приведенных в Таблице 1 данных, модель маршрутизатора GN-BR01G обладает сравнительно высокими значениями технических параметров. Конечно, некоторые из них достигнуты за счет использования фирменного программного обеспечения, часть из которого «прошита» во встроенном ПЗУ (ПЗУ – постоянное запоминающее устройство). Однако не последнюю роль играет и аппаратная часть маршрутизатора. Ее качество определяется применяемыми элементами и используемой схемотехникой. Детально познакомиться же с ними можно только визуально.
Итак, для того, чтобы получить доступ к внутреннему устройству GN-BR01G и его компонентам, необходимо вскрыть корпус. Это и было выполнено по согласованию со специалистами компании Gigabyte, которые были рады познакомить читателей журнала «Компьютер Price» со своими технологическими достижениями, включая некоторые схемотехнические секреты.
Однако прежде чем перейти к описанию необходимо для тех, кто решит на свой страх и риск разобрать свое устройство, напомнить, что подобные операции не всегда бывают безобидны для исследуемых объектов. Именно поэтому для сохранения работоспособности такого или подобного устройства настоятельно рекомендуем воздержаться от подобных экспериментов.
Внимание, ни автор, ни издательство не несут ответственности за нарушение работоспособности устройств из-за непрофессиональной разборки.
Возвращаясь же к внутреннему устройству маршрутизатора GN-BR01G и его компонентам, необходимо отметить, что все электронные элементы расположены всего на одной печатной плате. Фотография вскрытого маршрутизатора GN-BR01G представлена на Рис. 4.

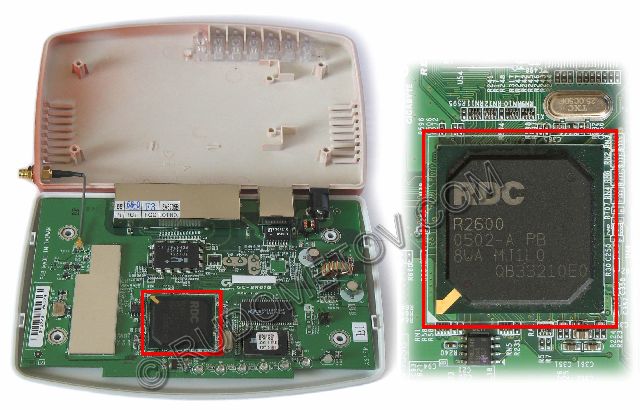

Рис. 4. Внутреннее устройство маршрутизатора GN-BR01G
Слева на фотографии приведенной на фотографии печатной платы расположен высокочастотный блок (ВЧ-блок), обеспечивающий передачу информации в радиодиапазоне Wi-Fi. Правее от этого ВЧ-блока на плате находится крупная микросхема, внешний вид которой также представлен на Рис. 4 (справа). Эта микросхема является сравнительно мощным процессором RDC R2600, выполненным в корпусе PBGA с 456 контактами. Этот процессор работает при напряжении питания 3,3 В с тактовой частотой 100 МГц. Он включает ядро RISC-процессора, контроллер DMA, Timer/Часы, контроллер INT, 16-byte FIFO UART, контроллеры SDRAM, Flash/SRAM, GPIO, 10/100M MAC, IEEE 802.11b/g WLAN, PCI & Cardbus и др.
Остальные крупные микросхемы выполняют функции оперативной и флэш-памяти, коммутатора портов RJ-45, преобразователя 10 BASE-T Ethernet. Их расположение и внешний вид представлен на Рис. 4.
Подключение маршрутизатора
Для реализации функциональных возможностей маршрутизатора GN-BR01G необходимо встроить его в компьютерную систему и соответствующим образом настроить. Это осуществляется компьютерную систему и соответствующим образом настроить. Это осуществляется выполнением определенных действий, подробно описанных в сопровождающей данное устройство технической документации. Приведенная последовательность операций позволяет создать высокоэффективную систему проводной и беспроводной передачи данных. Однако прежде чем осуществлять рекомендованные действия, как и предупреждают создатели этой модели маршрутизатора, требуется запастись информацией об учетной записи, необходимой для подключения к сети Интернет-провайдера. А далее следует выполнить следующие шаги (Рис. 5):
· Выключить все сетевые устройства, DSL- или кабельный модем, компьютеры,
· Подключить один конец кабеля Ethernet с разъемами RJ-45 (входит в комплект поставки) к сетевой плате компьютера, а другой – к любому из четырех сетевых портов маршрутизатора GN-BR01G,
· Таким же образом подключить остальные проводные сетевые устройства,
· Подключить выход Ethernet DSL- или кабельного модема к порту распределенной сети (WAN) маршрутизатора GN-BR01G,
· Включить питание DSL- или кабельного модема, после чего подсоединить адаптер питания к соответствующему разъему маршрутизатора GN-BR01G и подключить адаптер к электрической сети.

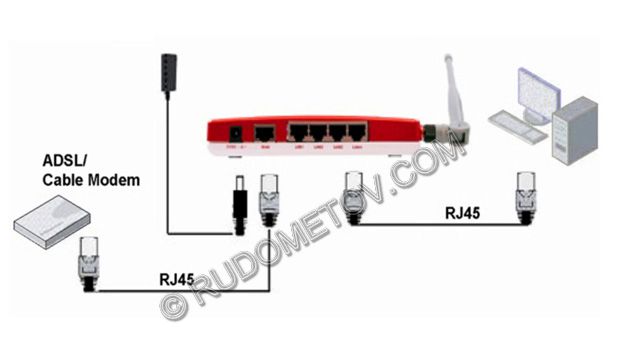

Рис. 5. Подключение маршрутизатора GN-BR01G
В результате описанных действий начнется самотестирование устройства, которое займет примерно 5 секунд. После успешного тестирования остается включить питание упомянутого выше компьютера, подсоединенного к сетевому порту маршрутизатора GN-BR01G, и приступить к этапу программной настройки с учетом типа подключения к Интернету.
Следует отметить, что возможны три типа подключения к Интернету. Среди них, например, PPPoE. Это, как считают разработчики и как отмечено в технической документации, наиболее распространенный тип подключения домашних компьютеров для пользователей DSL. Для подключения PPPoE необходимо указать имя пользователя и пароль.
Кроме указанного типа, предусмотрено подключение с динамическим IP-адресом (DHCP). В этом случае никакой информации о пользователе не требуется.
Еще одним типом является подключение со статическим IP-адресом. Для этого варианта необходимо заполнить поля с информацией об IP-адресе, маске подсети, шлюзе и DNS-сервере.
К сожалению, далеко не всегда пользователям доступна вся необходимая информация. Однако в случае использования указанной модели маршрутизатора проблема решается довольно просто благодаря встроенной утилите SmartSetup 3.
Продукт SmartSetup 3 – это ПО для настойки подключения к беспроводной сети, в которое входят мастер защищенного подключения Encryption Connection Wizard и утилита Wireless Network Management. SmartSetup 3 предельно упрощает подключение устройств беспроводной связи компании Gigabyte и настройку параметров безопасности подключения. Программа SmartSetup 3 запускается автоматически сразу после установки маршрутизатора GN-BR01G, так что пользователям не потребуется беспокоиться о том, какое программное обеспечение необходимо инсталлировать с установочного компакт-диска. Как утверждают разработчики маршрутизатора GN-BR01G, SmartSetup 3 – это самый быстрый способ установки защиты беспроводной сети с помощью ПО Wireless Protected Access (WPA), а также настройки подключения с использованием встроенной утилиты G-EzLink. Технология SmartSetup 3 компании Gigabyte представляет собой простой и надежный способ настройки защищенного подключения к беспроводной сети.
В процессе своей работы утилита SmartSetup 3 автоматически определяет тип подключения и открывает окно подключения в Web-браузере. В этом окне осуществляется все необходимые настройки.
Остается отметить, что после ввода в режиме диалога всех необходимых параметров утилита сохраняет настройки и по истечении 30 секунд автоматически перезагружает маршрутизатор GN-BR01G.
Маршрутизатор GN-BR01G предоставлен московским офисом компании Gigabyte
Статья опубликована в журнале Компьютер Прайс (Computer Price).
