Bluetooth в аудиоплеере MSI

Евгений Рудометов,

Виктор Рудометов

authors@rudometov.com

Совершенствуя свои изделия потребительской электроники, известная компьютерная компания Micro-Star International (MSI) разработала и выпустила  модель MP3 аудиоплеера со встроенным радиомодулем Bluetooth

Объединение полупроводниковых, компьютерных и аудиотехнологий обеспечило появление новых электронных устройств. Многие из них стали компактнее, а некоторые приобрели новые функциональные возможности, о которых трудно было мечтать всего несколько лет назад.

В качестве примера можно привести модель MEGA PLAYER 516 BT, выпускаемую известной компанией MSI. Эту модель, обеспечивающую не только воспроизведение, но и запись аудиоинформации, отличает от других устройств наличие встроенного модуля радиосвязи Bluetooth. Эта возможность обеспечивает беспроводную связь со многими  бытовыми устройствами, поддерживающими данный популярный стандарт. Среди таких устройств наибольшее распространение получили многие модели сотовых телефонов. Реализуя возможности радиоинтерфейса, обладатель указанного плеера и соответствующего телефона теперь может не беспокоиться за связь во время прослушивания музыки на плеере.

Пока аудиоплееры с Bluetooth сравнительно редки, именно поэтому появление таких моделей заслуживает самого пристального внимания. Тем более что производитель любезно позволил не только оценить функциональные возможности своей новой модели, но и познакомиться с его внутренним устройством.

Итак, модель MEGA PLAYER 516 BT. Прежде чем переходить к описанию данной модели, следует отметить, что на тестирование был предоставлен инженерный сэмпл. Одной из особенностей данного сэмпла является его корпус, который очень напоминает корпус аналогичной модели, имеющей наименование MEGA PLAYER 522 ВТ. Однако это на работоспособности плеера не отразилось. Что же касается внешнего оформления, то вполне возможно модель MEGA PLAYER 516 ВТ вполне возможно будет выпускаться в нескольких вариантах корпусов, отличающихся не только расцветкой, но и формой.

Внешний вид предоставленного сэмпла аудиоплеера MEGA PLAYER 516 ВТ приведен на Рис. 1, а основные параметры, приведенные на фирменном сайте, представлены в Таблице 1.

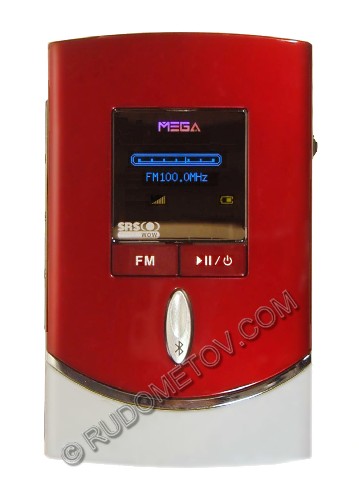

Рис. 1. Внешний вид аудиоплеера MEGAPLAYER 516 BT

Таблица 1.   Основные параметры аудиоплеера MEGA PLAYER 516 BT

Форматы воспроизведения	MP3, WAV и WMA
Операционные системы	Windows 98SE, Windows ME, Windows 2000, Windows XP Home/ Pro, MAC OS 9 или выше. (Для ОС Windows 98SE необходим драйвер)
Интерфейс	USB
Размеры, мм	54 (ш) x 86 (дл) x 11.5 (в) мм
Вес	55 г (с аккумулятором)
Объем встроенной флэш-памяти, Мбайт	64/128 / 256 / 512
Карты внешней флэш-памяти памяти	SD/ MMC
OLED индикатор	Размеры: 23 (дл) x 11.98 (ш) мм, 128 x 64 пикселей
Разъемы ввода/вывода	1. Stereo Audio- out, 2.5мм 2. Stereo line-in, 2.5 мм 3. USB розетка типа B 4. Разъем для карт памяти SD/MMC
Источник питания	Li-ионный аккумулятор (встроенный) 420 mA/час / 3.7V

Данное устройство обладает рядом интересных особенностей.

Конечно, прежде всего – это встроенные средства Bluetooth со всеми вытекающими из этого обстоятельства возможностями. Наличие этого интерфейса позволяет реализовать функцию “Handsfree” при использовании мобильного телефона с поддержкой Bluetooth. Кроме того, учитывая наличие у MEGA PLAYER 516 BT функции записи, с помощью данного радиоинтерфейса можно организовать фиксацию и длительное хранение переговоров по мобильному телефону.

Параметры модуля Bluetooth, используемого в составе аудиоплеера MEGA PLAYER 516 BT, приведены в Таблице 2.

Таблица 2.   Основные характеристики модуля Bluetooth аудиоплеера MEGA PLAYER 516 BT

Аппаратный интерфейс	I2C
Спецификация Bluetooth	Ver. 1.1
Рабочее напряжение	3.3V
Дальность действия	до 20 м на открытом пространстве
Соответствие требованиям	BQB (Bluetooth Qualified)
Расширение спектра	Передача с расшерением спектра посредством скачкообразной перестройки частоты (FHSS) Соответствует FCC часть 15
Диапазон частот	2.4 ~ 2.4835 GHz (2.4 GHz ISM диапазон)
Радиоканалы	79-канальная система для США, Японии, и Европы (исключая Францию) 23-канальная система для Франции
Поддерживаемые профили	Поддержка беспроводных наушников
	Поддержка Hands-Free

Аудиоплеер оснащён OLED дислеем (Organic Light-Emitting Diode). Как известно, дисплеи этого типа обладают лучшими углами обзора, чем обычные ЖК-дисплеи.  Кроме того, OLED дисплеи не требуют дополнительной подсветки, что положительно влияет на время автономной работы. Это обстоятельство позволило в составе аудиоплеера MEGA PLAYER 516 BT использовать компактный литий-ионный аккумулятор сравнительно небольшой емкости, который можно заряжать не только посредством специального адаптера от стандартной сети переменного тока 100-240 В, но и через USB разъем настольного или даже мобильного компьютера.

Управление же устройством осуществляется с помощью ряда нефиксируемых клавиш. Три из них расположены на лицевой панели, остальные – на боковых сторонах, где, кстати, расположены и разъемы (Рис. 2).

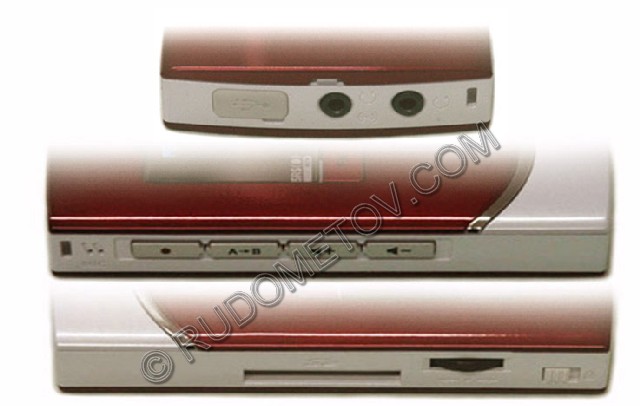

Рис. 2. Разъемы и кнопки управления, расположенные на боковых панелях

И конечно, у аудиоплеера такого класса имеются многочисленные функции, ставшие уже стандартными для моделей высокого уровня (High End). Модель MEGA PLAYER 516 BT поддерживает высококачественное воспроизведение звуковых файлов форматов MP3, WAV и WMA.  Кроме того, MEGA PLAYER 516 BT позволяет производить синхронную запись со встроенного микрофона, FM приемника, линейного входа и Bluetooth телефона. Записи хранятся в виде файлов формата WAV в энергонезависимой памяти.

Оценивая функциональные возможности рассматриваемого устройства, необходимо отметить, что немаловажной особенностью является использование дополнительной памяти. Действительно, большинство аналогичных устройств выпускаются с фиксированным объемом внутренней памяти энергонезависимого хранения, выполненной на основе встроенных микросхем флэш-памяти. Очевидно, что от объема данной памяти зависит не только общий размер хранимых аудиофайлов, но и окончательная цена устройства: чем больше объем памяти, тем выше цена изделия. Но если не обращать внимания на цену, необходимо признать, что даже в случае моделей с предельными объемами памяти встроенной памяти ее размер остается все-таки ограниченным. В результате при длительном удалении от компьютера, смена аудиоконтента становится неразрешимой задачей. Однако это касается не всех моделей. Так, например, в аудиоплеере MEGA PLAYER 516 ВТ данная проблема решена благодаря наличию специального внешнего разъема стандарта SD. Данный разъем позволяет расширять информационный объем памяти, составляющий для предоставленного экземпляра данной модели, кстати, всего-навсего 128 Мбайт. Выполняется же расширение с помощью использования специальных модулей флэш-памяти, вставляемых в соответствующий слот. Благодаря наличию в архитектуре данного слота MEGA PLAYER 516 BT поддерживает карты памяти SD/MMC, позволяя управлять файлами, записанными на картах.

Управление аппаратно-программными средствами осуществляется всего несколькими микросхемами. Среди этих микросхем центральной является микросхема SIGMATEL STMP3410L, расположенная под OLED дисплеем.



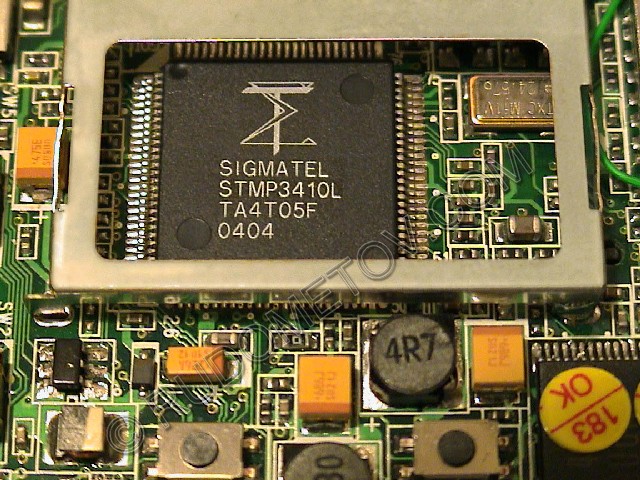

Рис. 3. Разъемы и кнопки управления, расположенные на боковых панелях

Доступ к этой микросхеме открывается только после демонтажа дисплея, что, кстати, является небезопасной для работоспособности аудиоплеера процедурой. Это следует учитывать тем, кто на свой страх и риск решится повторить операцию разборки такого устройства, особенно учитывая, что это сопровождается еще и потерей гарантийных обязательств производителя аудиоплеера.

Возвращаясь же к внутреннему устройству рассматриваемого устройства, необходимо отметить, что микросхема SIGMATEL STMP3410L является сравнительно сложной микросхемой. В ее составе реализовано большое количество разнообразных контроллеров, которые в указанном аудиоплеере задействованы не все. Структура микросхемы SIGMATEL STMP3410L приведена на Рис. 4.

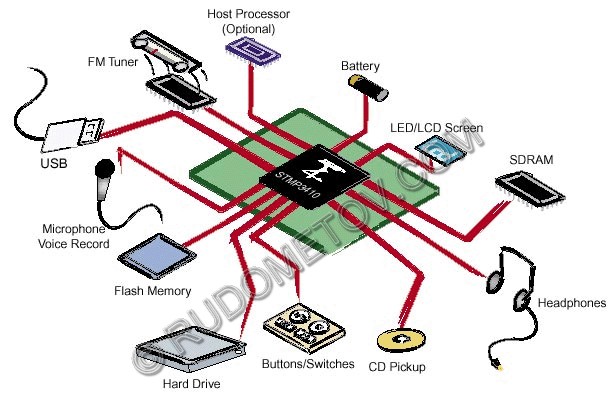

Рис. 4. Структура микросхемы SIGMATELSTMP3410L

В случае распространенной операционной системы (ОС) Windows XP никаких дополнительных драйверов не требуется. Устройство корректно опознается, что демонстрируют фрагменты окна «Диспетчер устройств» и «Мой компьютер», приведенные на Рис. 5.

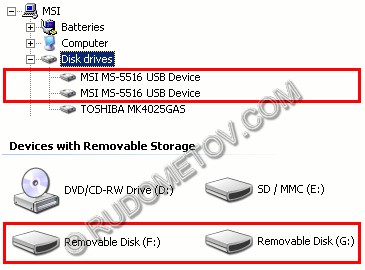

Рис. 5. Фрагмент окон «Диспетчер устройств» и «Мой компьютер»

После передачи звуковых файлов в память аудиоплеера и отключения его от компьютера (ПК или ноутбука) MEGA PLAYER 516 ВТ полностью готов к работе.

Анализируя возможности описываемого аудиоплеера, следует учитывать наличие встроенной памяти сравнительно большой емкости. Кроме того, информационное пространство может быть увеличено применением внешних карточек флэш-памяти стандарта SD. Все это позволяет использовать аудиоплеер MEGA PLAYER 516 ВТ в качестве компактного мобильного накопителя для переноски между компьютерами программ и данных.

Скоростные свойства иллюстрирует приведенные ниже результаты, полученные в процессе тестирования. В качестве тестов использовался известный пакет SiSoftware Sandra.

В качестве тестовой компьютерной платформы использовался ноутбук MSI MEGABOOK S260. В его состав входят:

r    Материнская плата MS-1012 ver. 0121 (чипсет Mobile Intel 915GM, процессорная шина 533 МГц),

r    Процессор Intel Pentium M 1,6 ГГц (технология 90 нм, ядро Dothan, 2 Гбайт L2),

r    Накопитель на жестких 2,5-дюймовых магнитных дисках HDD TOSHIBA MK4025GAS объемом 40 Гбайт,

r    Модули оперативной памяти DDR333 SDRAM 256 Мбайт (максимально 2 Гбайт),

r    Видеоадаптер, представленный средствами встроенной графики Intel Graphics Media Accelerator 900 (Intel GMA 900), интегрированный в состав чипсета Mobile Intel 915GM,

r    Оптический дисковод DVD/CD QSI CDRW/DVD SBW242B,

r    Операционная система Microsoft Windows XP Home Edition.

Аудиоплеер MEGA PLAYER 516 ВТ подключался к ноутбуку посредством интерфейса USB.

Результаты тестирования приведены на Рис. 6.

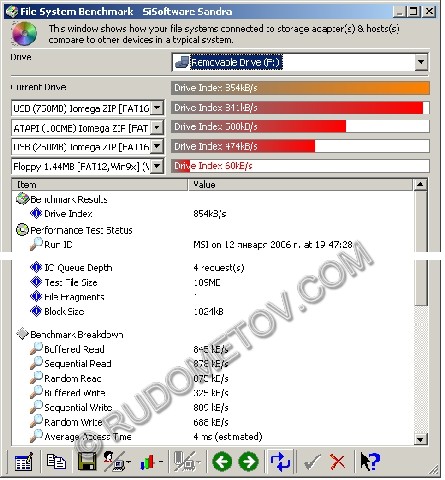

Рис. 6. Результаты тестирования встроенной памяти аудиоплеера MEGA PLAYER 516 ВТ

И хотя аудиоплеер MEGA PLAYER 516 ВТ может успешно использоваться для хранения компьютерных файлов, то есть в качестве распространенных USB-накопителей, основное назначение данного устройства – это все-таки воспроизведение звуковой информации. Что же касается качества воспроизведения, то оно оказалось на удивление высоким. Впрочем,  многочисленных поклонников продукции MSI это обстоятельство вряд ли удивит.

Сэмпл цифрового аудиоплеера MEGA PLAYER 516 BT предоставлен московским офисом компании Micro-Star International
