Mega Player 533. Сердце модели

Евгений Рудометов

rudometov@rudometov.com

Функциональные возможности и цена аудиоплеера зависят от используемых компонентов и внутренней архитектуры

В результате быстрого развития полупроводниковых технологий и создаваемых на их основе электронных компонентов многие бытовые изделия претерпели значительные изменения. Часть из этих изменений вызвана внедрением достижений компьютерной техники и цифровых элементов. В результате многие изделия стали компактнее и обрели большую функциональность. Иллюстрацией могут служить портативные аудиоплееры, которые в процессе своей эволюции избавились от аналоговых методов и носителей. Новейшие модели являются цифровыми изделиями, отличающимися от своих прототипов малым весом и длительным временем работы. Этому не в малой степени способствовали экономичные схемотехнические решения и соответствующие носители информации, такие как микросхемы и карты флэш-памяти.

Производством электронных компонентов и выпуском моделей аудиоплееров занимается большое количество  фирм, многие из которых хорошо известны на компьютерном рынке. Эти компании успешно используют свой интеллектуальный и производственный потенциал, накопленный на ниве изготовления широкого спектра различных компьютерных изделий.

В результате интенсивной работы конструкторов, дизайнеров и технологов ежегодно выпускаются сотни моделей аудиоплееров, отличающихся между собой функциональными возможностями и ценой. Отдавая должное напряженному труду создателей и достоинствам многочисленных аудиоизделий, необходимо отметить, что цена, функциональные и потребительские свойства далеко не всегда соответствуют друг другу. Нередко сравнительно простые модели обладают не только относительно низкой ценой, но и привлекательными свойствами.

В качестве примера таких моделей можно привести аудиоплееры линейки MEGA PLAYER 533, выпускаемые  известной компьютерной компанией Micro-Star International (MSI).

Старшие представители указанной линейки обладают полным набором функциональных возможностей. При цене порядка $40 они могут составить достойную конкуренцию многим, значительно более дорогим изделиям, обладающим сходными параметрами и представленным на рынке не менее известными компаниями.

Младшая же модель линейки MEGA PLAYER 533 имеет в наименовании приставку Lite и  лишена части возможностей, таких как FM радиоприемник, LCD дисплей, функции записи.  Упрощение конструкции обеспечило не только необходимую для ряда пользователей простоту в использовании данного устройства, но и соответствующим образом отразилось на цене. Здесь целесообразно отметить, что модель аудиоплеера MEGA PLAYER 533 Lite относится к изделиям Low End. Что же касается уровня цены, то она примерно в два раз ниже стоимости старшей модели.

Остается отметить, что промежуточное положение занимает модель, которая отличается от старшей отсутствием только FM радиоприемника.

Все модели предназначены для индивидуального прослушивания файлов в формате MP3 и WMA, выпускаются в корпусах белого или черного цветов и допускают расширение емкости памяти за счет использования стандартных карточек формата SD.

Основные параметры представлены в Таблице 1.

Таблица 1.   Основные параметры моделей линейки MEGA PLAYER 533

Модель

MEGA
PLAYER 533

MEGA
PLAYER 533 Lite

Форматы воспроизведения

MP3, WMA, WMA (16 - 320 Кбит/с)

Форматы записи

ADPCM

Нет

Операционные системы

Windows 2000, Windows ME,Windows XP Home, Windows XP Pro, Windows 98, Windows 98SE; для Windows 98 и Windows 98SE необходима установка драйверов

Интерфейс

USB Revision 2.0 fullspeed

Время работы от батареи

Батарея ААА 780 мАч обеспечивает 8 часов воспроизведения или записи речи

Размеры, мм

58 (W) x 48.5 (D) x 13.5 (H)

Вес

29 г — без батареи, 40 г — с батареей

Температурный диапазон, С

Для режима работы

0 ~ 45

Для хранения

-20 ~ +70

Параметры аудио

Выход, мВ

10

Частотный диапазон, Гц

20 ~ 20 000

Динамический диапазон, дБ

> 90

LCD

Размеры, мм

29.5 (L) x 11 (W)

Нет

Разрешение, пикселей

96 х 25

Цвет подсветки

Голубой

Объем встроенной флэш-памяти, Мбайт

0 / 128 / 256 / 512

Разъемы ввода/вывода

Аудиовыход для наушников, стерео, 3.5 мм

USB-коннектор

Основные функции

Воспроизведение MP3 / WMA

USB-накопитель для компьютера

SD картридер

Есть FM / Нет FM

Нет

Запись от микрофона

Нет

Управление аудиоплеером осуществляется с помощью пяти миниатюрных нефиксируемых кнопок. Три из них расположены на лицевой панели корпуса и выполняют функции «включения / паузы / выключения», «перемотки назад», «перемотки вперед». Две другие находятся в верхнем торце корпуса и отвечают за регулировку громкости.

Анализируя приведенные в таблице параметры, легко заметить, что функциональный набор возможностей совпадает со многими конкурирующими моделями. Чем же тогда объясняется нередко значительная разница в цене, обеспечивающая привлекательность описываемых моделей?

Ответ на этот вопрос следует искать в конструкции и используемых элементах, для доступа к которым было принято решение вскрыть, конечно, с разрешения компании MSI предоставленнуюмодель MEGA PLAYER 533 Lite. Внешний вид данной модели приведен на Рис. 1. Здесь же представлен вид аудиоплеера без задней крышки, но с карточкой флэш-памяти стандарта SD сравнительно высокой емкости.

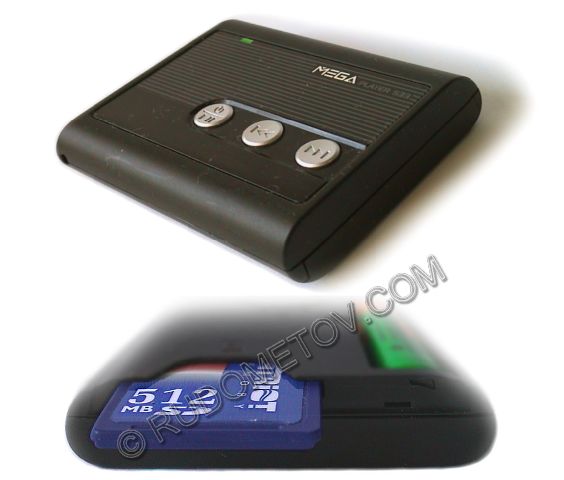

Рис. 1. Цифровой  аудиоплеер MEGAPLAYER 533Lite

Результаты разборки приведены на Рис. 2 и Рис. 3. При этом на Рис. 2 представлен аудиоплеер  MEGA PLAYER 533 Lite со снятой лицевой крышкой, а на Рис. 3 — обе стороны печатной платы. На этой плате хорошо виден слот SD и две микросхемы, составляющие основу архитектуры аудиоплеера. Указанные микросхемы приведены на Рис. 4.

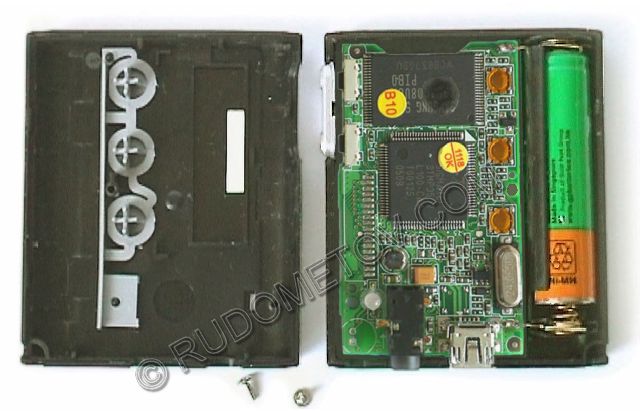

Рис. 2. Ааудиоплеер MEGAPLAYER 533Lite со снятой лицевой крышкой

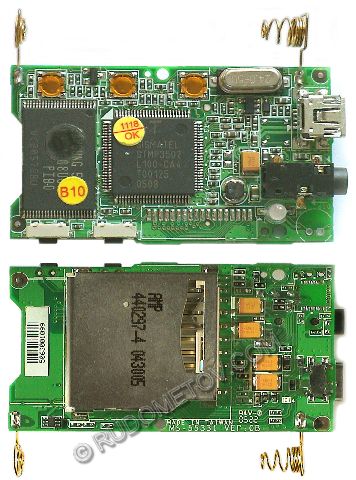

Рис. 3. Печатная плата аудиоплеера MEGAPLAYER 533Lite

Первая из микросхем выпущена фирмой Samsung. Она имеет наименование K9F1G08U0A-PIB0. Данная микросхема в аудиоплеере выполняет функции встроенной флэш-памяти. Имеет емкость 1 Гбит (128 M x 8 bit).

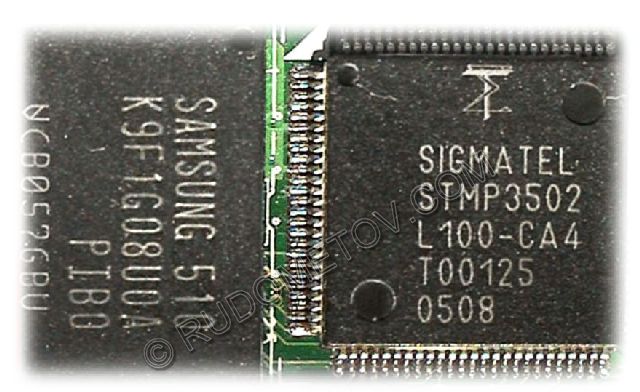

Рис. 4. Микросхемы аудиоплеера MEGAPLAYER 533Lite

Вторая микросхема представляет собой высокоинтегрированный контроллер, созданный компанией SigmaTel. Эта микросхема, имеющая наименование SIGMATEL STMP3502, специально спроектирована для устройств потребительской электроники. Она сдержит в своем составе большое количество контроллеров, предназначенных для управления внешними электронными компонентами. В качестве примера встроенных в микросхему средств можно назвать контроллеры FM тюнера и дисплея LCD/LED, цепи записи от микрофона / радиоприемника / линейного входа, средства мониторинга батареи питания, контроллеры памяти и цифровых интерфейсов, усилитель головных телефонов и т. д.

Структура микросхемы SIGMATEL STMP3502 приведена на Рис. 5.

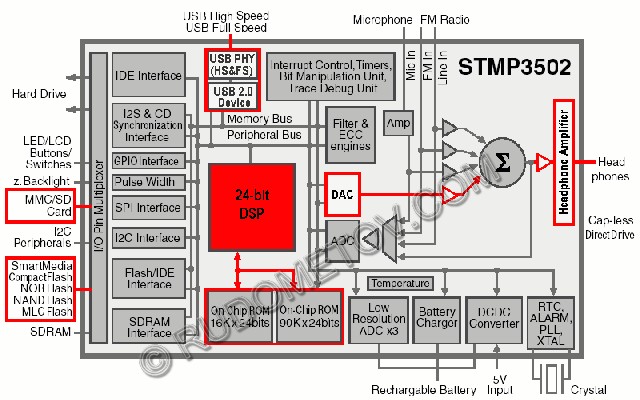

Рис. 5. Структура микросхемы SIGMATELSTMP3502

Общее управление всеми интегрированными в микросхему SIGMATEL STMP3502 контроллерами выполняет сравнительно мощный 24-разрядный процессор, который осуществляет с помощью встроенных аналого-цифровых и цифро-аналоговых преобразователей, а также ряда вспомогательных цепей все необходимые операции над аудиоданными. Прежде всего, это касается операций MP3 и WMA.

Оценивая приведенную на Рис. 5 структуру микросхемы SIGMATEL STMP3502, следует отметить, что возможности данной микросхемы использованы явно не полностью. Однако, учитывая сравнительно низкую цену данного компонента, указанное обстоятельство не является критичным для стоимости всего аудиоплеера. Что же касается функционального запаса, то он реализуется в старших моделях, в которых, по-видимому, используется тот же дизайн платы. В пользу этого утверждения говорят незадействованные контакты и свободные места под дополнительные компоненты. С помощью этих компонентов расширяются возможности, среди которых и FM радиоприемник, и дисплей, и микрофон, участвующие в управлении и реализующие функции записи.

Анализируя полученную в процессе разборки аудиоплеера MEGA PLAYER 533 Lite информацию, следует отметить, что использование современных, высокоинтегрированных компонентов, обеспечивающих высокое качество обработки аудиоинформации, а также применение единого дизайна печатной платы сделало возможным низкий уровень цен указанных моделей аудиоплееров. Именно это обстоятельство является существенным преимуществом устройств линейки MEGA PLAYER 533.

Остается добавить, что качество воспроизведения аудиоинформации сравнительно высокое. Впрочем, эта оценка вряд ли окажется неожиданной для многих пользователей продукции MSI.

Сэмпл цифрового аудиоплеера MEGA PLAYER 533 Lite предоставлен московским офисом компании Micro-Star International


Статья опубликована в журнале Компьютер Прайс (Computer Price).
