Аудиоплеер снаружи и внутри

Евгений Рудометов

authors@rudometov.com

Раширяя свое присутствие на рынке изделий потребительской электроники, компания Micro-Star International (MSI) разработала и выпустила очередную модель аудиоплеера

Логическим следствием конвергенции компьютерных и традиционных электронных технологий стало стремительное расширение рынка потребительской электроники. В результате многие бытовые изделия, без которых уже трудно представить свою жизнь, сильно изменились. Выпускаемые телевизоры, радиоприемники и магнитофоны все больше становятся цифровыми. В их внутреннем устройстве все чаще используются комплектующие, традиционно связываемые с компьютерами. Сегодня уже не редкость использование в этих изделиях мощных процессоров, жестких дисков, оперативной памяти, стандартных  интерфейсов. Современные аудиоплееры не являются исключением.

В мире высоких технологий и цифровых изделий аудиоплееры занимают важную позицию. Эти чрезвычайно популярные изделия широко представлены на компьютерном рынке и пользуются заслуженной популярностью. Их производство, осуществляемое большим числом компаний, соизмеримо с выпуском компьютеров и составляет десятки миллионов штук в год. Это приносит их разработчикам, производителям и продавцам очень большие доходы, что стимулирует рост соответствующего сектора рынка и увеличение числа фирм, занятых в данном бизнесе.

Среди этих фирм видное место занимает известная компьютерная компания MSI, которая  в дополнение к своей основной продукции выпускает широкий спектр изделий потребительской электроники. При этом среди этих изделий значительную долю занимают цифровые аудиоплееры.

В качестве примера компактных, малогабаритных, цифровых аудиоплееров, выпущенных  компанией MSI и характеризующихся малыми весом и ценой, можно привести модель MEGA PLAYER 533 Lite. Эта модель является типичным представителем изделий, относящихся к сектору Low End. Она лишена FM радиоприемника и возможностей записи. Предназначена для индивидуального прослушивания файлов в формате MP3 и WMA.

Внешний вид аудиоплеера MEGA PLAYER 533 Lite приведен на Рис. 1, а основные параметры представлены в Таблице 1.

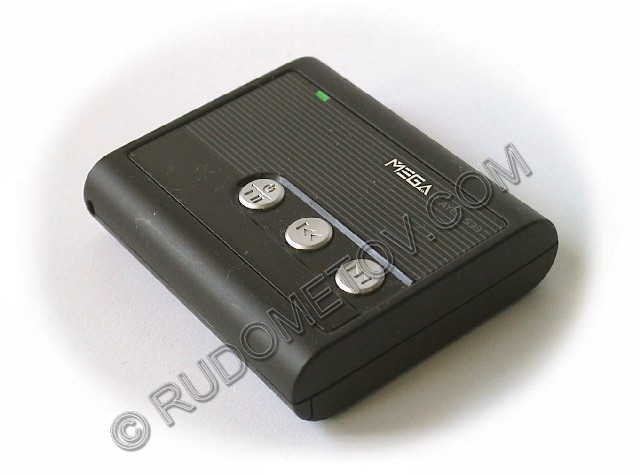

Рис. 1. Цифровой  аудиоплеер MEGAPLAYER 533Lite

Таблица 1.   Основные параметры модели MEGA PLAYER 533 Lite

Модель		MEGA PLAYER 533 Lite
Форматы воспроизведения		MP3, WMA (16 - 320 Кбит/с)
Операционные системы		Windows 2000, Windows ME,Windows XP Home, Windows XP Pro, Windows 98, Windows 98SE; для Windows 98 и Windows 98SE необходима установка драйверов
Интерфейс		USB Revision 2.0 fullspeed
Размеры, мм		58 (W) x 48.5 (D) x 13.5 (H)
Вес		29 г — без батареи, 40 г — с батареей
Температурный диапазон, С	Для работы	0 ~ 45
	Для хранения	-20 ~ +70
Параметры аудио	Выход, мВ	10
	Частотный диапазон, Гц	20 ~ 20 000
	Динамический диапазон, дБ	> 90
Объем встроенной флэш-памяти, Мбайт		0 / 128 / 256 / 512
Разъемы ввода/вывода		Аудиовыход для наушников, стерео, 3.5 мм
		USB-коннектор
Основные функции		Воспроизведение MP3 / WMA
		Диск USB для компьютера
		SD картридер

Данная модель (техническое наименование — MSI MS-5533) выпускается в корпусах белого или черного цвета.

Управление аудиоплеером, осуществляется с помощью пяти миниатюрных нефиксируемых кнопок. Три из них расположены на лицевой панели корпуса и выполняют функции «включения / паузы / выключения», «перемотки назад», «перемотки вперед». Две другие находятся в верхнем торце корпуса и отвечают за регулировку громкости.

С целью упрощения конструкции и снижения цены в конструкции модели MEGA PLAYER 533 Lite отсутствует встроенный монитор. Однако нельзя сказать, что данная модель совсем лишена  визуальной индикации режимов работы. Эту роль выполняет двуцветный светодиод, расположенный в верхнем левом углу лицевой панели устройства.

После включения индикаторный светодиод первые две секунды светится желто-оранжевым цветом, и затем его свечение переходит в непрерывный зеленый. В режиме воспроизведения свечение светодиода становится прерывистым и продолжается в течение всего процесса прослушивания аудиозаписи.

Из интересных особенностей указанного аудиоплеера следует отметить возможность использования дополнительной памяти. Действительно, большинство аналогичных устройств выпускаются с фиксированным объемом внутренней памяти энергонезависимого хранения выполненной на основе микросхем флэш-памяти. Очевидно, что от объема данной памяти зависит не только общий размер хранимых аудиофайлов, но и окончательная цена устройства: чем больше объем памяти, тем выше цена. Но даже если не обращать внимания на цену, необходимо признать, что даже в случае моделей с предельными объемами памяти встроенной памяти ее размер остается все-таки ограниченным. В результате при длительном удалении от компьютера, смена аудиоконтента становится неразрешимой задачей.

Однако это касается не всех моделей. Так, например, в аудиоплеере MEGA PLAYER 533 Lite данная проблема решена благодаря наличию специального внешнего разъема стандарта SD. Данный разъем позволяет расширять информационный объем памяти, составляющий, кстати,  всего-навсего 128 Мбайт. Выполняется расширение с помощью использования специальных модулей флэш-памяти. Доступ же к разъему осуществляется после снятия задней крышки аудиоплеера, открывающей, кстати, и доступ к сменному стандартному элементу электропитания форм-фактора ААА (Рис. 2).

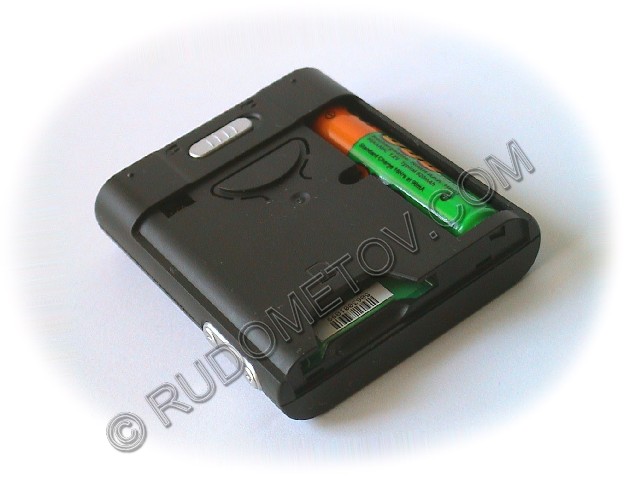

Рис. 2. Разъем SD и батарея  аудиоплеера MEGAPLAYER 533Lite

Следует отметить, что в качестве данного источника может использоваться не только традиционный щелочной (Alkaline) элемент, но и, как показала практика, Ni-MH аккумулятор. Используемая батарея предназначена для энергопитания электронной «начинки» аудиоплеера.

Все электронные элементы расположены на единой печатной плате, доступ к которой осуществляется после разборки корпуса устройства. На одной стороне платы расположен разъем флэш-памяти SD с небольшим количеством элементов, на другой — разъемы, контакты кнопок управления и самые главные компоненты — микросхемы аудиоплеера. Их всего две и они представлены на Рис. 3.

Итак, основой аудиоплеера MEGA PLAYER 533 Lite являются всего две микросхемы.

Одна из них, судя по ее наименованию, выпущена фирмой Samsung. Она выполняет функции встроенной флэш-памяти.

Вторая микросхема представляет собой высокоинтегрированный контроллер, созданный компанией SigmaTel. Эта микросхема, имеющая наименование SIGMATEL STMP3502, специально спроектирована для устройств потребительской электроники. Она сдержит в своем составе большое количество контроллеров, предназначенных для управления внешними электронными компонентами. В качестве примера встроенных в микросхему средств можно назвать контроллеры FM тюнера и дисплея LCD/LED, цепи записи от микрофона / радиоприемника / линейного входа, средства мониторинга батареи питания, контроллеры памяти и цифровых интерфейсов, усилитель головных телефонов и т. д.

Общее управление всеми интегрированными контроллерами осуществляет сравнительно мощный 24-разрядный процессор, который осуществляет с помощью встроенных аналого-цифровых и цифро-аналоговых преобразователей, а также ряда вспомогательных цепей все необходимые операции над аудиоданными. Прежде всего, это касается операций MP3 и WMA.

Кстати, всего каких-то несколько лет назад для выполнения данных операций требовалась мощь центрального процессора сравнительно производительного (конечно, по рамкам того времени) настольного компьютера. Однако сегодня, как показывает пример SIGMATEL STMP3502, для осуществления всех необходимых преобразований MP3 и WMA достаточно мощности процессора, встроенного в недорогую микросхему.

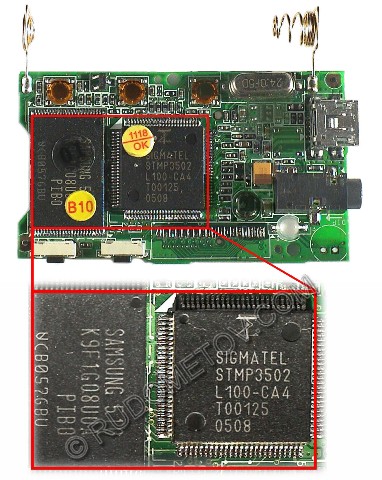

Рис. 3. Печатная плата аудиоплеера MEGAPLAYER 533 Lite с расположенными на ней электронными элементами

Конечно, в аудиоплеере MEGA PLAYER 533 Lite задействованы далеко не все возможности микросхемы SIGMATEL STMP3502. Учитывая цену данной микросхемы, ее выбор является не слишком расточительным. Однако компания MSI выпускает на основе указанного решения и более мощные модели, имеющие сходное наименование — MEGA PLAYER 533. Однако рассмотрение их особенностей не является темой данной статьи.

Возвращаясь же к возможностям модели MEGA PLAYER 533 Lite, необходимо отметить, что заполнение аудиоинформацией встроенной и внешней флэш-памяти данного аудиоплеера осуществляется через традиционный интерфейс USB. В случае распространенной операционной системы (ОС) Windows XP, как утверждают разработчики MEGA PLAYER 533 Lite, никакого дополнительного драйвера не требуется. И, как показала проверка, это действительно так. Однако при подключении аудиоплеера к компьютеру появляется сообщение, представленное на Рис. 4.

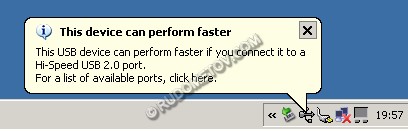

Рис. 4. Сообщение после подключения аудиоплеера MEGAPLAYER 533 Lite  к компьютеру

В данном сообщении утверждается, что устройство работает не с должной скоростью. В качестве решения ОС предлагает сменить USB порты. Кстати, в качестве компьютера, обеспечивающего информационный обмен с памятью аудиоплеера MEGA PLAYER 533 Lite, использовался ноутбук MSI MEGABOOK S260. Следует отметить, что аналогичный результат наблюдался и с ноутбуками других производителей.

Оставляя без комментариев указанные «фокусы» Windows XP Home Edition, необходимо обратить внимание, что используемая в архитектуре аудиоплеера микросхема SigmaTel STMP3502 согласно ее техническому описанию работает со скоростью «USB 2.0 Full Speed», что соответствует стандарту USB 1.1. Поскольку других контроллеров в составе архитектуры аудиоплеера нет, то данная скорость является единственной. И смена портов, даже если бы это было возможным, ничего не даст.

Тем не менее, указанное сообщение не мешает работе: устройство корректно опознается аппаратно-программными средствами компьютера. Это демонстрирует фрагмент окна «Device Manager» («Диспетчер устройств»), приведенный на Рис. 5.

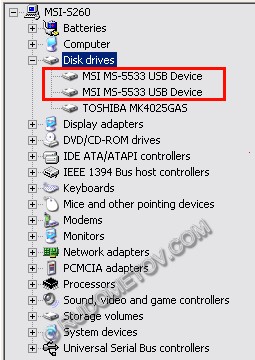

Рис. 5. Фрагмент окна «Device Manager»

Каждая из отмеченных на Рис. 5 строчек «MSI MS-5533 USB Device» отвечает за свое логическое устройство — внутреннюю и внешнюю флэш-память. Соответствующий пример, представляющий фрагмент окна «My Computer» («Мой Компьютер»), приведен на Рис. 6.

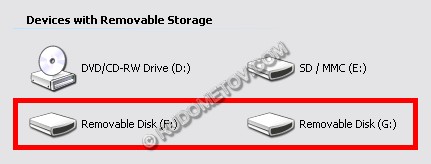

Рис. 6. Фрагмент окна «My Computer»

К дополнительным возможностям аудиоплеера MEGA PLAYER 533 Lit следует отнести возможность использования MEGA PLAYER 533 Lite в качестве USB-накопителя для хранения разнообразных компьютерных файлов. При этом для данной цели могут использоваться как встроенная память, так и подключенные модули SD. В последнем случае аудиоплеер может применяться и как картридер. Кстати, использование MEGA PLAYER 533 Lite в качестве внешнего накопителя не требует наличия батареи, чего, не скажешь о режиме воспроизведения звукозаписей.

Время работы данного устройства по своему основному назначению зависит от емкости батареи, степени сжатия файлов, установленного уровня громкости, а также используемых головных телефонов. Непосредственное измерение потребляемого тока показало, что его уровень находится в диапазоне 70 – 100 мА (обычно средний ток — 80 мА) при комфортном уровне громкости и телефонов с сопротивлением 30 Ом. Таким образом, использование Ni-MH аккумулятора емкостью 950 мАч обеспечивает обычно более 10 часов работы.

Остается добавить, что качество воспроизведения оказалось сравнительно высоким, что, впрочем, и следовало ожидать от устройства, созданного известным производителем. Что же касается ограниченности функциональных возможностей MEGA PLAYER 533 Lite, то не следует забывать о том, что данная модель относится к устройствам Low End.

Сэмпл цифрового аудиоплеера MEGA PLAYER 533 Lite предоставлен московским офисом компании Micro-Star International
