Pocket LOOX 420 от Fujitsu-Siemens

Евгений Рудометов

http://www.rudometov.com

Компания Fujitsu-Siemens Computers на основе процессора Intel PXA255 микроархитектуры Intel XScale с тактовой частотой 400 МГц разработала карманный персональный компьютер, обладающий широкими функциональными возможностями и снабженный встроенными средствами беспроводной передачи данных, вкдючая традиционный инфракрасный интерфейс IrDA и более молодые радилинтерфейсы  Bluetooth и Wi-Fi

Современные бизнес и даже домашний досуг уже не мыслятся без таких устройств как персональные компьютеры. Однако у их настольных вариантов при всех их достоинствах, есть  важные принципиальные недостатки, вытекающие из архитектуры данного класса мультимедийных вычислительных устройств. Дело в том, что ни конструкция этих компьютеров, ни габариты и вес не допускают их мобильное использование. А потребность в портативных устройствах чрезвычайно высока, о чем свидетельствует постоянный рост продаж таких устройств. Связано это с тем, что значительная часть пользователей, ведущих активный образ жизни, испытывает потребность в постоянном доступе к информационным ресурсам и средствам офисной работы, включая необходимую для их работы электронную почту и Интернет.

Для этой группы пользователей портативные компьютеры, например, такие как,  ноутбук, являются оптимальным выбором. Данные устройства давно перестали быть диковинкой или роскошью. Для многих они являются наиболее удобным, а в некоторых случаях, — даже основным инструментом их интенсивной работы. Необходимый же доступ к электронной почте, а также информационным ресурсам Интернета решается с помощью обычного или мобильного телефонов с использованием распространенных платных услуг.

Несмотря на распространенность и функциональность современных ноутбуков, во многих случаях требуются еще более компактные изделия, обладающие меньшими весом и габаритами. В таких случаях оптимальным решением могут служить карманные персональные компьютеры (Pocket PC) — КПК или, как их принято называть во всем мире, PDA — Personal Digital Assistant. В пользу этого выбора говорит тот факт, что благодаря успехам современных полупроводниковых технологий эти компактные компьютеры постепенно становятся полноценными мультимедийными устройствами. Они во многих случаях способны заменить не только ноутбуки, но даже настольные варианты компьютерных систем, не говоря даже о том, что КПК в ряде случаев обладают уникальными функциями, делающие их незаменимыми устройствами для пользователей, ведущих мобильный образ жизни.

В качестве примера таких функционально-насыщенных компактных компьютеров можно привести линейку КПК Pocket LOOX известной компьютерной компании Fujitsu-Siemens Computers. Необходимо напомнить, что эта фирма была в числе первых производителей карманных компьютеров, анонсировавших модель с процессором Intel PXA250 микроархитектуры Intel XScale и со встроенными средствами беспроводного интерфейса Bluetooth. Этим КПК стал Pocket LOOX 600, ставший родоначальником соответствующей линейки шестисотых устройств. Используя опыт этой линейки, специалисты компании Fujitsu-Siemens Computers разработали и наладили выпуск нового семейства — Pocket LOOX серии 400. При этом самой мощной и функционально насыщенной моделью указанной компьютерной компании настоящее время является КПК Pocket LOOX 420 (Фото 1 и Фото 2).

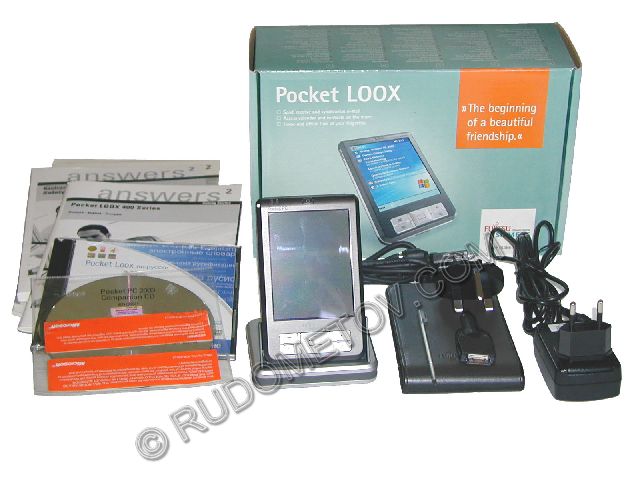

Фото 1. Комплект КПК Pocket LOOX 420

Состав комплекта

В состав стандартного комплекта КПК модели Pocket LOOX 420 входят (Фото 1):

·        КПК Pocket LOOX 420,

·        Защитный чехол для КПК,

·        Два стилуса — один в составе КПК, второй — опциональный,

·        USB docking station — кредл для КПК,

·        Блок питания с сетевым шнуром и вилками разных стандартов,

·        Кабель USB, используемый для подключения к ПК (Desktop, Notebook),

·        Два CD с программным обеспечением,

·        Краткая документация на нескольких языках, за исключением русского.

Основные технические параметры

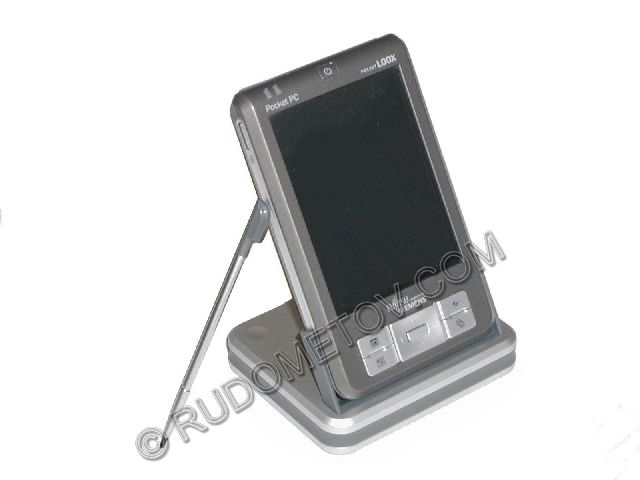

Фото 2. КПК Pocket LOOX 420, установленный в кредл, и входящий в комплект стилус

Основные параметры этого сверхкомпактного мобильного компьютера (Фото 2), являющегося в настоящее время старшей моделью линейки 400, выпускаемой компанией Fujitsu-Siemens Computers, приведены в Таблице 2.

Таблица 1. Основные параметры КПК Pocket LOOX 420 компании Fujitsu-Siemens Computers

Элементы и характеристики	Параметры
Процессор	Intel PXA255 архитектуры XScale с тактовой частотой 400 МГц
Память	32 Мбайт ROM / 64 Мбайт RAM
Экран	Жидкокристаллический сенсорный экран, разрешение 240 x 320, 64 К цветов
Аудио	Встроенные микрофон и динамик, разъем для головных динамических телефонов
Аккумулятор	1100 мАh Lithium Ion (основная батарея) + NiMH (резервная батарея)
Внешние разъемы и интерфейсы	разъем питания, разъем для головных динамических телефонов, USB, IrDA, Bluetooth, Wi-Fi
Наращивание возможностей	Разъем для карт SD/MMCard, возможно подключение дополнительных аппаратных модулей через этот разъем
Вес	125 грамм
Габариты	113,1 x 70,6 x 14,1 мм
Операционная система	Microsoft Pocket PC 2003 (Версия 4.20.0)
Программное обеспечение	Pocket Outlook, Pocket Word, Pocket Excel, Калькулятор, MSN Messenger, Windows Media Player, Transcriber, Pocket Internet Explorer, Microsoft Reader 2.2.3, voice recorder, Microsoft Active Sync 3.7.1 и другие программы
Дополнительное программное обеспечение	Программа русификации, различные словари и другие средства от российской фирмы PARAGON, а также прикладные программы сторонних производителей

Карманный персональный компьютер Pocket LOOX 420 (Фото 2), построенный на основе специального мобильного процессора от фирмы Intel PXA255, реализующего архитектуру XScale и систему команд ARM версии 5TE ISA. Этот процессор обеспечивает высокую производительность всей системе аппаратно-программных средств благодаря высокой тактовой частоте работы ядра, составляющей 400 МГц. Кроме того, этому способствует архитектура КПК, созданная с учетом опыта предыдущей линейки, родоначальником которой послужила модель 600 — первый КПК от компании Fujitsu-Siemens Computers.

В составе КПК Pocket LOOX 420 использован жидкокристаллический отражающий цветной сенсорный 3,5-дюймовый TFT экран (размеры дисплея — 53,64 x 71,52 мм, величина пиксела — 0,0745 x 0,2235 мм).

Сенсорные возможности обеспечивают  рукописный ввод с помощью входящего в состав комплекта стилуса или аналогичного не повреждающего экран КПК аксессуара, например, специальных пластмассовых насадок в современных автоматических ручках и карандашах.

Используемый жидкокристаллический дисплей позволяет выводить изображение с разрешением 0,22 dpi при разрешении 240 х 320 с большим количеством цветов, которое может достигать 65536 (64 К) цветов. Технические параметры экрана дисплея обеспечивают яркую переднюю подсветку, особенно при установке максимального значения соответствующего параметра в настройках, обеспечивающих яркое насыщенное изображение. Однако это сопровождается повышенным расходом энергии, что сокращает время работы от встроенной системы энергопитания. И наоборот — минимальная яркость экрана жидкокристаллического дисплея обеспечивает максимальную длительность работы КПК.

В результате использования современных комплектующих данный КПК Pocket LOOX 420 способен работать от встроенного аккумулятора, согласно утверждениям разработчиков и прилагаемой с КПК технической документации, до 10 часов. В выключенном же состоянии он обеспечивает сохранность программ и данных в течение длительного периода — до 350 часов, то есть почти две недели. Однако необходимо учитывать, что данные временные оценки могут существенно меняться в зависимости от используемых режимов работы и характера хранимой в КПК Pocket LOOX 420 компьютерной информации.

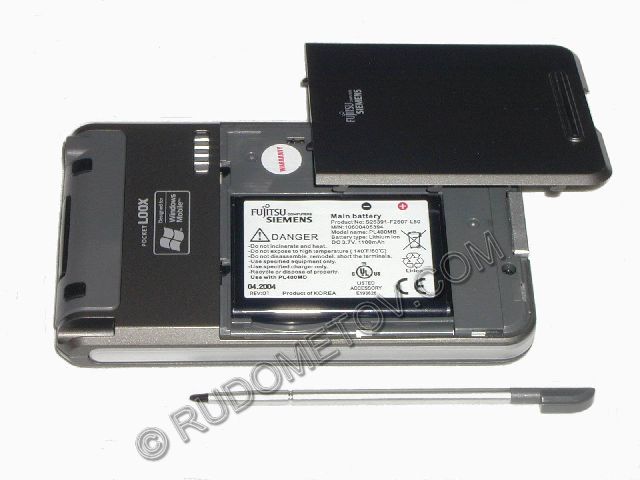

Фото 3. Обратная сторона КПК Pocket LOOX 420 со снятой нижней крышкой

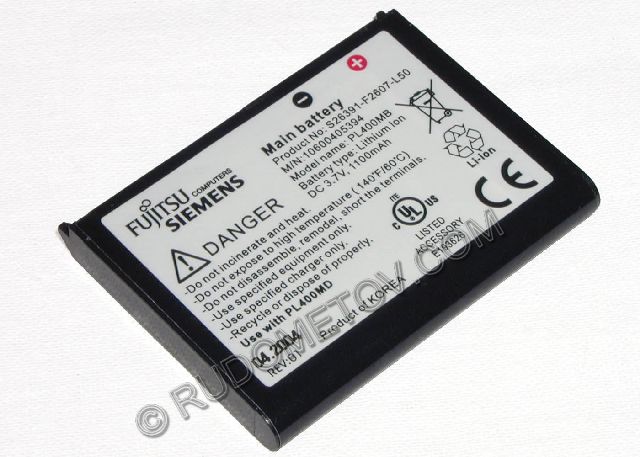

Фото 4. Заменяемая литий-ионная аккумуляторная батарея, стандартно устанавливаемая в КПК Pocket LOOX 420

Оценивая возможности подсистемы энергопитания КПК Pocket LOOX 420 следует отметить, что данное устройство относится к относительно небольшому числу моделей, в конструкции которых использован сменный литий-ионный аккумулятор, емкостью 1100 мАч (Фото 3 и Фото 4). Конструкция, предусматривающая замену батареи, позволяет в процессе интенсивной работы в отсутствии возможности работы от электрической сети быстро сменить использованный аккумулятор запасным. Это обеспечивает возможность дальнейшей работы КПК. Сохранность же данных на время замены данного литий-ионного аккумулятора, примерно в течение 30 минут, обеспечивает специальный встроенный NiMH аккумулятор. Этот дополнительный аккумулятор предназначен именно для сохранения информации и не допускает работу даже в течение указанного ограниченного времени.

Очевидно, что энергетические возможности КПК Pocket LOOX 420 возрастают вдвое с использованием запасной батареи, а может быть и нескольких. К сожалению, дополнительная литий-ионная батарея не прилагается к КПК и приобретается пользователем отдельно. Это можно сделать, например, по каталогу аксессуаров для КПК Pocket LOOX серии 400.

Ну а в случае доступности электрической сети 100-240 В работать можно через специальный внешний блок питания, обеспечивающий преобразование переменного тока высокого напряжения до уровня 5 В, необходимого для работы КПК (Фото 5). При этом совместно с работой КПК одновременно будут заряжаться в автоматическом режиме и встроенные в конструкцию КПК Pocket LOOX 420 аккумуляторы — основной (Lithium Ion) и дополнительный (NiMH).

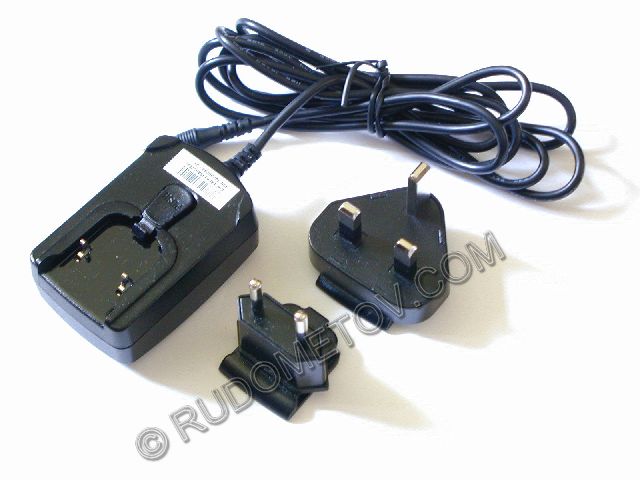

Фото 5. Блок питания КПК Pocket LOOX 420 от сети переменного тока с заменяемыми вставками, рассчитанными на разные типы электрической сети

Встроенная в КПК Pocket LOOX 420 память представлена двумя типами элементов: ОЗУ (RAM — ОЗУ — оперативное запоминающее устройство) и ПЗУ (ROM — ПЗУ —  постоянное запоминающее устройство). При этом объем ОЗУ составляет 64 Мбайт, ПЗУ — 32 Мбайт. Сравнительно большой информационный объем встроенной памяти, впрочем, ставший уже стандартным для современных моделей КПК, позволяет работать с большим количеством приложений даже без использования модулей дополнительной внешней памяти.

Однако в случае необходимости доступный для программ объем памяти может быть расширен за счет использования картами флэш-памяти, подключаемыми через слот стандарта SD/MMC. Этот слот расположен в верхней части корпуса КПК Pocket LOOX 420 (Фото 6). К слову сказать, здесь же расположен выключатель электропитания КПК (в центре), два окошка с индикаторными светодиодами, слот под стилус (слева) и разъем для головных динамических телефонов, подключение которых отключает встроенный динамик.

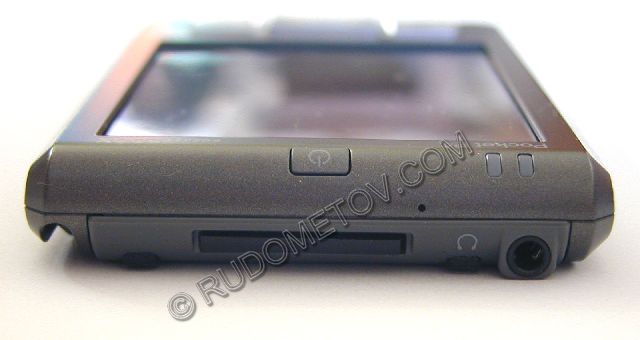

Рис. 6. Элементы верхней части КПК Pocket LOOX 420

В нижней части корпуса КПК Pocket LOOX 420 (Фото 7), в центре его нижнего торца, расположен специальный многофункциональный разъем. Посредством этого разъема осуществляется подключение КПК к настольному или мобильному компьютеру с целью подготовки и синхронизации данных. Кстати, этот же разъем используется и для подключения внешнего блока питания, обеспечивающего энергопитание КПК от сети переменного тока в режиме работы системных и прикладных программ, а также зарядку встроенных в конструкцию данного компьютера основного и дополнительного аккумуляторов. Ну а в углу корпуса КПК Pocket LOOX 420 находится окошко из темного пластмассового стекла. За эти окошком расположены светодиоды традиционного скоростного инфракрасного интерфейса IrDA.

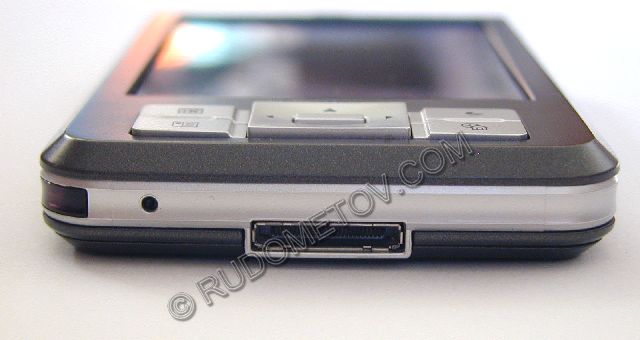

Фото 7. Элементы нижней части КПК Pocket LOOX 420

В этой же нижней части КПК Pocket LOOX 420 представлены клавиши ручного управления (Фото 8), ставшие традиционными в архитектуре данного класса компактных мобильных вычислительных устройств. За данными клавишами изначально закреплены определенные функции, поддерживаемые вызовом соответствующих системных и прикладных программ. Но по желанию функциональное назначение этих клавиш может быть изменено в процессе эксплуатации. Для этой цели для пользователя доступны соответствующие встроенные средства аппаратно-программного обеспечения КПК Pocket LOOX 420.

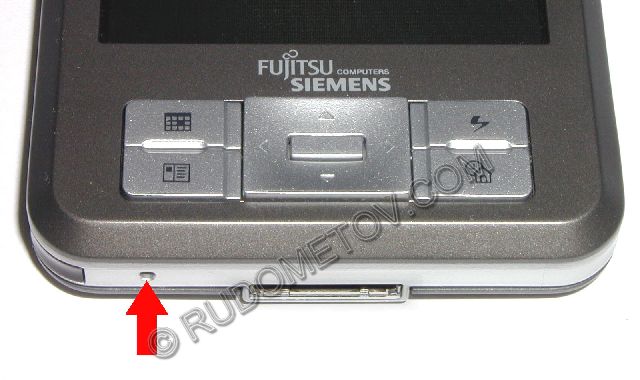

Фото 8. Клавиши управления КПК Pocket LOOX 420, включая кнопку сброса программ

Оценивая возможности архитектуры КПК Pocket LOOX 420 и его аппаратно-программных средств следует напомнить, что, к сожалению, у всех сложных вычислительных устройств иногда бывают случаи зависания выполняемых системных или прикладных программ. Не вдаваясь в анализ подобных случаев и причин их возникновения (а среди них подавляющую долю составляют неизбежные ошибки в системных и прикладных программах), необходимо отметить наличие в конструкции рассматриваемой модели КПК специальных средств, обеспечивающих возврат работоспособности данного компьютера.

Из этих средств необходимо отметить, прежде всего, специальную кнопку, находящуюся в торце нижней части корпуса КПК Pocket LOOX 420 (Фото 8). Нажатие на эту кнопку прерывает выполнение текущей программы. Память при этом не обнуляется.

Если же этой операции недостаточно, то можно воспользоваться переключателем, расположенным под нижней крышкой (Фото 9). Однако необходимо учитывать, что в этом случае происходит очистка памяти и, соответственно, потеря хранимой в КПК информации.

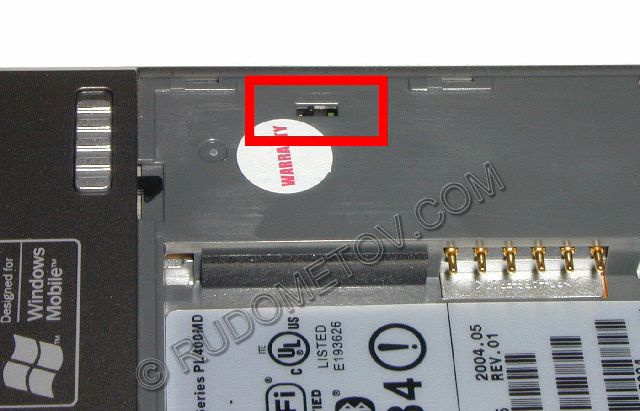

Фото 9. Клавиша сброса программ и обнуления памяти

Рассматривая конструкцию и функциональность КПК Pocket LOOX 420, необходимо подчеркнуть, что особенностью этого устройства является наличие встроенных средств беспроводной связи. К ним относятся контроллер передачи данных посредством инфракрасного излучения IrDA (Фото 7, слева в торце), а также контроллеры Bluetooth и Wi-Fi, осуществляющие скоростную связь по радиоканалам в диапазоне 2,4 ГГц. Управление перечисленными средствами, а также визуальный контроль состояния, осуществляется исключительно программными способами. При этом дополнительно режимы Bluetooth и Wi-Fi индицируется с помощью встроенных светодиодов (Фото 10). Для этой цели служит левое индикаторное окошко: мигающий синий цвет — включен контроллер Bluetooth, зеленый — Wi-Fi, попеременно синий и зеленый — включены оба перечисленных контроллера. Кстати, правое окошко обеспечивает индикацию в режиме работы и заряда аккумуляторов от внешнего источника энергопитания: мигающий оранжевый цвет — идет заряд аккумуляторов, оранжевый, включенный постоянно, — заряд аккумуляторов окончен.

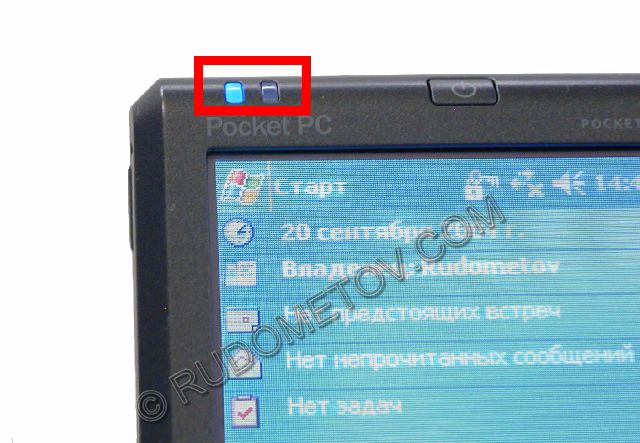

Фото 10. Индикация состояния встроенных радиоконтроллеров КПК Pocket LOOX 420

Возвращаясь же к интерфейсам беспроводной передачи информации, следует напомнить, что наличие IrDA позволяет не только обмениваться данными, например, с мобильным телефоном, компьютерной периферией, но и использовать КПК, конечно, с помощью специальных программных средств, в качестве пульта дистанционного управления, телевизором, видеомагнитофоном, радиокомплексом.

Что же касается встроенных средств Bluetooth и Wi-Fi, то первые хорошо известны обладателям современных мобильных телефонов и в комментариях не нуждаются, вторые обеспечивают беспроводной выход в Интернет и E-mail в общественных местах, снабженных Hot Spot. В Санкт-Петербурге эта возможность имеется в ряде центральных гостиниц, а также во многих кафе, ресторанах, вокзалах.

Возможные области применения КПК

Необходимо отметить, что КПК КПК Pocket LOOX 420 предоставляет возможность выполнять традиционные офисные работы. Для этого производитель уже установил такие программы, как, PC Word, PC Exel и т.п. Несмотря на то, что изначально КПК Pocket LOOX 420 поставляется с программами в англоязычной версии, в комплекте имеется специальный набор программ русификации устройства.

Есть в КПК записная книжка и калькулятор. Ввод данных, набор текста в КПК и его редактирование можно выполнять, используя систему ввода и распознавания рукописного текста. Кроме того, эти операции удобно и просто осуществлять посредством виртуальной клавиатуры, отображаемой на экране дисплея. В дополнение к этому, можно воспользоваться   специальной клавиатурой, разработанной для КПК. Она указана в списке дополнительных аксессуаров. Применение данной клавиатуры предоставляет возможность работы с документами стандартным, привычным для большинства пользователей способом.

Все программы и данные можно сохранять на настольном ПК или ноутбуке, для чего имеются соответствующие программы и кабели.

С помощью дополнительных средств имеется возможность использования КПК в различных презентациях.

Остается добавить, что, используя аппаратно-программные возможности мультимедиа, с помощью КПК можно смотреть видеоматериалы, включая видеофильмы, а также слушать аудиозаписи, созданные, например, в распространенном стандарте MP3.

Удобно использовать КПК в качестве диктофона, соответствующая кнопка включения встроена в левом торце корпуса КПК (Фото 2 и Фото 10). Здесь необходимо отметить, что качество записи звука в моделях Pocket LOOX 420 сравнительно высокое. По крайней мере, оно существенно выше многих конкурирующих моделей, осуществляющих запись, как правило, на расстоянии всего до 1 м, то есть в основном для записи собственного голоса. Указанная же модель благодаря качественному микрофону и малошумящему аудиотракту позволяет записывать звук на существенно большем расстоянии по сравнению с большинством конкурирующих аналогов. Параметры же записи можно регулировать программным способом в соответствующих меню, меняя чувствительность, число каналов и частоты подсистемы записи звука.

Следует отметить, что прикладная ценность КПК Pocket LOOX 420 может быть повышена за счет использования соответствующих прикладных программ, широко представленных на компьютерном рынке. Благодаря таким программам  КПК можно использовать в качестве, например, компактного справочника, толкового  многоязычного словаря, навигатора и т. п.

В заключение данного краткого обзора необходимо отметить, что такие устройства действительно во многих случаях позволяют отказаться от других компьютеров. Тем не менее, карманные персональные компьютеры не следует считать полной и эквивалентной заменой традиционным ноутбукам или настольным ПК. КПК могут рассматриваться в качестве удачного дополнения к этим типам компьютеров.

Широкие функциональные возможности современных КПК уже по достоинству оценили многочисленные пользователи. В результате число продаваемых компьютеров данной группы стремительно увеличивается во всем мире.

КПК Pocket LOOX 420 предоставлен московским представительством компании Fujitsu-Siemens Computers
