Тестирование материнской платы Jetway 994AS-L
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
Материнская плата является одним из наиболее важных элементов, в значительной степени определяющих функциональные возможности и производительность современного компьютера.
Учитывая многообразие предлагаемых вариантов, широкий спектр возможных компьютерных задач, а такжечрезвычайно быстрое моральное старение элементов и проблемы последующей модернизации, задача оптимального выбора комплектующих становится особенно сложной. Одним из способов решения данной задачи является всесторонний анализ возможностей и тщательное тестирование подходящих образцов из предварительно выбранной группы компьютерных элементов.
В ранее опубликованных статьях были рассмотрены некоторые основные проблемы и тенденции развития современных чипсетов и материнских плат. При этом отмечалось усиление позиций небольших, динамично развивающихся фирм, изделия которых во многих случаях составляют достойную конкуренцию аналогичной продукции именитых и заслуженных компьютерных фирм, достижения которых широко представлены на отечественном рынке. При этом изделия молодых фирм нередко характеризуются не только относительно низкими ценами, но и сравнительно неплохими параметрами, делающими их привлекательными для использования в составе современных компьютеров.
В предыдущей статье были подробно описаны несколько вариантов материнских плат из широкой гаммы изделий фирмы Jetway, продукция которой, учитывая заключенные контракты, претендует занять почетное место среди комплектующих, рассчитанных для использования в устройствах, предназначенных для массового пользователя.
Декларируемые технические параметры и функциональные возможности приведенных плат позволяют серьезно рассматривать данную возможность. Особенно если и производительность систем, созданных на основе этих элементов, окажется на достойном уровне — уровне соответствующем, по крайней мере, изделиям данной ценовой категории.
Оценке производительности ранее приведенных плат фирмы Jetway и будет посвящен представленный ниже материал, полученный в процессе тщательного тестирования указанных изделий.
Прежде чем переходить к полученным результатам, необходимо напомнить ряд известных положений и некоторые технические подробности изделий и элементов, участвовавших в тестировании.
Очевидно, что анализ производительности компьютера следует проводить на основе использования распространенных и общепринятых тестов, оценивающих как технические возможности отдельных составляющих, так и всю систему компьютера с учетом влияния программного обеспечения, включая операционную систему и распространенные программные приложения. Такой подход, как правило, позволяет минимизировать негативные последствия, связанные нередко с субъективным подходом к оценке анализируемых технических средств.
Необходимо также принимать во внимание, что полученные численные оценки, как правило, понятны только узкому кругу специалистов. Однако их анализ облегчается, если в процессе тестирования в качестве эталона используются другие аналогичные изделия. Обычно они построены на основе тех же элементов или, по крайней мере, элементов, обладающих схожими параметрами. Лучше, если эталонные изделия относятся к группе распространенных продуктов известных фирм. Тогда, сравнивая численные оценки, полученные в результаты тестирования, как правило, становятся понятны широкому кругу пользователей, а не только отдельным специалистам.
Рассматривая возможности материнских плат, необходимо напомнить, что их архитектура и функциональные возможности в основном определяются типом применяемых чипсетов, являющихся основой построения современных плат. Как правило, существующие чипсеты, используемые в составе материнских плат, представлены двумя микросхемами — North Bridge (Северный мост) и South Bridge (Южный мост). При этом за эффективную работу центрального процессора, оперативной памяти и видеоадаптера отвечает микросхема North Bridge, а за средства связи с периферийными устройствами, к которым относятся жесткие и гибкие диски, CD и DVD ROM, клавиатура и мышь, встроенные средства звуковых функций, модема, локальной сети и т. д., — South Bridge. Нередко эта микросхема содержит средства управления режимами работы компьютера, например, режимами энергопотребления.
Микросхемы, входящие в состав чипсетов, через архитектуру материнской платы в значительной степени определяют функциональные возможности и производительность всей системы компьютера. Ну, и конечно, нельзя забывать о таких важных параметрах материнских плат, как количество слотов DIMM, определяющих число модулей и объемы оперативной памяти, поддерживаемые режимы AGP и протоколы работы накопителей, количество слотов PCI и ISA, портов USB и т. д. Кроме того, важное значение играют такие возможности как встроенные аудиофункции и аппаратный мониторинг, средства управления питанием и т. д.
Основные параметры тестируемых материнских плат
Материнская плата Jetway 994AS-L.
Процессоры:
Intel Celeron, Pentium II/III с разъемами Slot 1 или Socket 370 (на плате присутствуют оба типа), включая процессоры с ядром Coppermine. Частота шины FSB 66/100/133 МГц, overclocking — 66, 75, 83, 95, 100, 112, 117, 124, 133, 140 МГц.
Чипсет:
VIA Apollo Pro133A (VT82C694X+VT82C596B). Микросхема North Bridge — VT82C694X, микросхема South Bridge — VT82C596B.
Оперативная память:
до 1,5 Гбайт в 3 DIMM (168 p, 3,3 В) либо EDO (66 МГц), либо PC66/100/133 SDRAM.
BIOS:
Award Plug and Play BIOS.
Средства ввода/вывода (I/O):
Два интегрированных порта жестких дисков — до 4 устройств Ultra DMA/66/33. Разъемы PS/2 для подключения клавиатуры и мыши, 1 floppy-порт для подключения гибких дисков емкостью до 2,88 Мбайт, 1 параллельный порт (EPP/ECP), 2 последовательных порта, 2 порта USB, IrDA TX/RX. Опциональный 1 Game/MIDI порт, линейный вход/выход/микрофонный вход.
Другие параметры:
Поддержка AGP 1X/2X/4X.
Встроенные средства аудиофункций, представленные опциональным четырехканальным звуковым чипом (HSP56 CMI8738/PCI HRTF Audio Com).
Опциональный интегрированный аппаратный мониторинг.
Слоты: 1 AGP, 4 PCI, 1 ISA.
Форм фактор: ATX (305x190 мм).
Материнская плата Chaintech CT-6AJA4
Процессоры:
Intel Pentium II/III и Celeron с разъемом Socket 370, включая процессоры с ядром Coppermine. Частота системной шины: 66/100/133 МГц, overclocking — до 150 МГц с шагом 1 МГц.
Чипсет:
VIA Apollo Pro133A (VT82C694X+VT82C686A). Микросхема North Bridge — VT82C694X, микросхема South Bridge — VT82C686A.
Оперативная память:
до 768 Мбайт PC100/133 SDRAM в 3 DIMM (168 p, 3,3 В), осуществлена поддержка ECC.
BIOS:
Award Plug and Play BIOS.
Средства ввода/вывода (I/O):
Два интегрированных порта жестких дисков — до 4 устройств Ultra DMA/33/66. Разъемы PS/2 для подключения клавиатуры и мыши, 1 floppy-порт для подключения гибких дисков емкостью до 2,88 Мбайт, 1 параллельный порт (EPP/ECP), 2 последовательных порта, 2 порта USB, IrDA TX/RX. Один порт Game/MIDI, линейный вход/выход/микрофонный вход.
Другие параметры:
Поддержка AGP 1X/2X/4X.
Встроенные средства аудиофункций AC’97, возможно использование опционального четырехканального звукового чипа (HSP56 CMI8738/PCI HRTF Audio Com).
Интегрированный аппаратный мониторинг.
Слоты: 1 AGP, 5 PCI, 1 ISA, 1 AMR.
Форм фактор: ATX (305x210 мм).
Материнская плата MicroStar MS-6309
Процессоры:
Intel Pentium II/III и Celeron с разъемом Socket 370), включая процессоры с ядром Coppermine. Частота системной шины: 66/100/133 МГц, overclocking — 66.8, 79, 85, 87.5, 90, 92.5, 100, 110, 115, 120, 124, 129, 133, 138 МГц.
Чипсет:
VIA Apollo Pro133A (VT82C694X+VT82C686A). Микросхема North Bridge — VT82C694X, микросхема South Bridge — VT82C686A.
Оперативная память:
до 1,5 Гбайт PC66/100/133 SDRAM в 3 DIMM (168 p, 3,3 В), осуществлена поддержка ECC.
BIOS:
AMI Plug and Play BIOS.
Средства ввода/вывода (I/O):
Два интегрированных порта жестких дисков — до 4 устройств Ultra DMA/33/66. Разъемы PS/2 для подключения клавиатуры и мыши, 1 floppy-порт для подключения гибких дисков емкостью до 2,88 Мбайт, 1 параллельный порт (EPP/ECP), 2 последовательных порта, 2 порта USB, IrDA TX/RX. Один порт Game/MIDI, линейный вход/выход/микрофонный вход.
Другие параметры:
Поддержка AGP 1X/2X/4X.
Встроенные средства аудиофункций AC’97, возможно использование опционального звукового чипа (Creative CT5880).
Интегрированный аппаратный мониторинг.
Слоты: 1 AGP, 5 PCI, 1 ISA, 1 AMR.
Форм фактор: ATX (305x192 мм).
Тестирование
Конфигурация системы:
Процессор: Intel Pentium III 700 (в конструктиве FC-PGA для Socket 370, ядро Coppermine, кэш-память L2 — 256 Кбайт, работающая на внутренней частоте процессора, 1,65 В, in box, pack date 04/27/00, S-Spec SL45Y, made in Philippines).
ОЗУ: 64 Мбайт PC133.
Видеоадаптер: Eagle TNT2Ultra с видеопамятью 32 Мбайт.
Жесткий диск: Western Digital WD Expert 313500 Model AC313500-00DW (13 Гбайт, 7200 об/c, 2 Мбайт кэш-памяти, UltraDMA/33/66).
CD ROM: ASUS CD-S400/A (40x).
ОС: Windows 98.
Материнские платы: Jetway 994AS-L, Chaintech CT-6AJA4, MS-6309I.
Тестирование проводилось при использовании частоты шины процессора FSB 100 МГц.

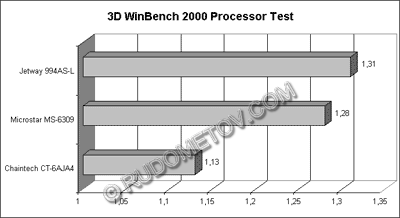

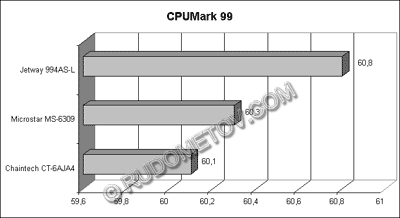

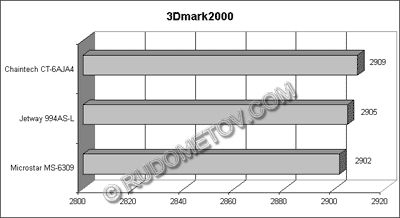

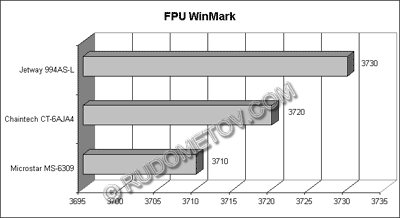

В качестве программы тестирования применялся популярный пакет тестов WinBench 99 v1.1, а именно CPUmark99 и FPU WinMark. В дополнение к этим программам использовался пакет тестов 3D WinBench 2000, а именно 3D WinBench 2000 Processor Test, тест 3Dmark2000.
Результаты тестироания
|
Плата |
CPUMark 99 |
FPU WinMark |
3Dmark2000 |
3D WinBench 2000 Processor Test |
|
Jetway 994AS-L |
60,8 |
3730 |
2905 |
1,31 |
|
Chaintech CT-6AJA4 |
60,1 |
3720 |
2909 |
1,13 |
|
Microstar MS-6309 |
60,3 |
3710 |
2902 |
1,28 |
Как следует из приведенных технических параметров используемых материнских плат, все они поддерживают аудиофункции. Достигается это либо с помощью специальных средств AC’97, встроенных в South Bridge, как это реализовано в микросхеме VT82C686A, либо с помощью внешнего специального аудиочипа (Audio CODEC), например, HSP56 CMI8738/PCI HRTF Audio Com. Последнее решение использовано в материнской плате Jetway 994AS-L.

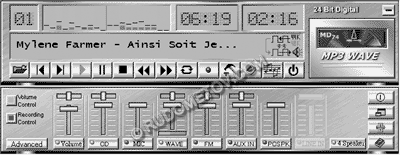

Качество звука оценивалось методом экспертной оценки с использованием специализированного программного обеспечения, поставляемого на CD-ROM, прилагаемого к материнской плате Jetway 994AS-L.
Оценка проводилась на основании прослушивания высококачественных фонограмм, характеризующихся высоким динамическим диапазоном, в качестве которых использовались произведения, относящиеся как к современной рок-, бит-, попмузыке, так и к классической, симфонической. На основании прослушивания был сделан вывод о высоком качестве используемых аудиосредств, реализованных на основе специализированной микросхемы HSP56 CMI8738/PCI HRTF Audio Com.
Следует отметить, что качество четырехканального звука (оценивался динамический диапазон, уровень искажений, шумов и т. д.) было существенно выше, чем при использовании стандартных аудиосредств AC’97, встроенных в микросхему VT82C686A. Эта микросхема часто используется в сравнительно недорогих системах, ориентированных на мультимедийные задачи, в качестве South Bridge в составе чипсета VIA Apollo Pro133A.
К сожалению, за короткий период знакомства с данной платой невозможно должным образом проанализировать ее устойчивость и надежность работы в системах различной комплектации. Это, как было отмечено в предыдущей статье, можно оценить только спустя длительное время ее интенсивной эксплуатации.
Приведенные технические параметры, функции и численные оценки результатов тестирования наглядно демонстрируют потенциальные возможности материнской платы Jetway 994AS-L. Что касается производительности остальных плат Jetway из приведенных ранее вариантов, то результаты их тестирования будут приведены в одной из следующих статей.
Авторы выражают благодарность фирме Аэртон, предоставившей документацию и комплектующие для тестирования материнских плат Jetway.
