Тестирование материнских плат Jetway серии 993

Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com

Выбирая оптимальную материнскую плату для своего компьютера, приходится анализировать большое количество технических параметров. Одним из критериев выбора может служить производительность систем, созданных на основе рассматриваемых плат.

В предыдущих статьях были кратко проанализированы некоторые тенденции развития и основные особенности ряда распространенных чипсетов. В частности, были приведены и описаны варианты популярного чипсета VIA Apollo Pro133A фирмы VIA (VIA Technologies), ориентированного на системы с процессорами Intel Pentium II/III и рассчитанного на использование широкого диапазона частот шины FSB, как традиционных частот 66 и 100 МГц, так и частоты 133 МГц, которая получает все большее распространение в случае использования новейших высокопроизводительных процессоров.

Чипсеты фирмы VIA (VIA Technologies) нашли широкое распространение в материнских платах разной ценовой категории. При этом в ряде случаев хороший уровень производительности демонстрируют сравнительно недорогие изделия. В качестве примера подобных изделий может служить материнская плата Jetway 994AS-L, результаты тестирования которой были приведены ранее. Основой этой материнской платы является известный и популярный чипсет VIA Apollo Pro133A, представленный в данной плате двумя микросхемами высокой степени интеграции: VT82C694X, выполняющей функции North Bridge (Северный мост), и VT82C596B — South Bridge (Южный мост).

Системы, созданные на основе рассмотренной платы Jetway 994AS-L, продемонстрировали сравнительно высокий уровень производительности. При этом в ряде тестов показатели производительности оказались даже выше чем в случае использования материнских плат от более известных производителей, а качество четырехканального звука, реализованного с помощью специализированной микросхемы, оказалось сравнительно высоким.

Однако, несмотря на высокие параметры и потенциальные возможности чипсета VIA Apollo Pro133A, продолжают пользоваться популярностью изделия, основанные на применении менее мощных, но сравнительно более дешевых чипсетов этой фирмы. Примером таких чипсетов могут служить VIA Apollo Pro Plus и VIA Apollo Pro133. Их популярность нередко связана с продуманным дизайном и с высоким качеством изготовления плат, основой которых являются указанные популярные чипсеты.

Отработанная архитектура и тщательность дизайна часто определяют высокие уровни производительности. Именно так, как правило, обещает нередко агрессивная реклама, и именно это целесообразно проверять тестированием. Это было темой предыдущей статьи, это станет предметом настоящего обсуждения. Как было обещано ранее, объектом исследования послужат платы Jetway: Jetway 993BS, Jetway 993AN.

В соответствии с ранее сформулированными принципами в качестве эталонной платы, с которой сравнивались данные изделия фирмы Jetway, была выбрана плата Chaintech CT-6ATA2. Не вдаваясь в ее достоинства и недостатки, необходимо отметить, что эта плата, основанная на использовании чипсета VIA Apollo Pro133 (North Bridge — VT82C693A), является хорошо известным изделием и пользуется заслуженной популярностью. Она часто применяется в качестве образца, с которым сравниваются материнские платы, созданные на базе специализированных наборов системной логики VIA Apollo Pro133. Именно поэтому данный выбор является предпочтительным вариантом, используемым в качестве эталона в операциях оценки показателей производительности исследуемых материнских плат Jetway 993BS и Jetway 993AN, построенных на аналогичных чипсетах, основой которых являются микросхемы North Bridge — VT82C693 и VT82C693A. Ввиду широкого распространения платы Chaintech CT-6ATA2, объясняемого во многом грамотно построенной маркетинговой политикой фирмы Chaintech, результаты тестирования исследуемых материнских плат в сравнении с данным образцом легко поддаются интерпретации, и понятны широкому кругу пользователей, а не только отдельным специалистам.

Как и в предыдущем случае, анализ производительности компьютера проводился на основе использования распространенных и общепринятых тестов, оценивающих как технические возможности отдельных составляющих, так и всю систему компьютера с учетом влияния программного обеспечения, включая операционную систему и распространенные программные приложения.

Прежде чем приводить основные параметры необходимо отметить, что в случае материнских плат фирмы Jetway тип форм-фактора и наличие опциональных средств нашли свое отражение в названии изделий: A — форм-фактор ATX, B — форм-фактор BAT (Baby AT), S — наличие аудиосредств (HSP56 CMI8738/PCI HRTF Audio Com), L — наличие средств аппаратного мониторинга.

Одновременное присутствие на платах процессорных разъемов Slot 1 и Socket 370, допускающих использование процессоров Pentium III как с ядром Katmai, так и с ядром Coppermine, облегчает выбор процессоров и последующую модернизацию, не прибегая к помощи специальных переходников, цена которых составляет в среднем от $6 до $15 в зависимости от их конструкции. Кроме этих особенностей, важную роль играет количество слотов DIMM, возможные объемы оперативной памяти, поддерживаемые режимы AGP и протоколы работы накопителей, количество слотов PCI и ISA, портов USB, а также наличие аудиофункций, аппаратный мониторинг, средства управления питанием и т. д.

Основные параметры тестируемых материнских плат

Материнкая плата Jetway 993BS Rev.1.

Процессоры:

Intel Celeron, Pentium II/III с разъемами Slot 1 или Socket 370. На плате присутствуют оба типа процессорных разъемов, допускающих использование процессоров с ядром Coppermine. Стандартные значения частоты шины FSB — 66/100 МГц, overclocking — 66, 75, 83, 95, 100, 112, 117, 124, 133 МГц.

Чипсет:

VIA Apollo Pro Plus (VT82C693 + VT82C596B). Микросхема VT82C693 осуществляет функции North Bridge, микросхема VT82C596B — South Bridge.

Оперативная память:

до 1,0 Гбайт в 2 DIMM (168 p, 3,3 В) либо EDO (66 МГц), либо PC66/100 SDRAM (66, 100 МГц).

BIOS:

Award Plug and Play BIOS.

Средства ввода/вывода (I/O):

Два интегрированных порта жестких дисков — до 4 устройств Ultra DMA/66/33. Разъемы PS/2 для подключения клавиатуры и мыши, 1 floppy-порт для подключения гибких дисков емкостью до 2,88 Мбайт, 1 параллельный порт (EPP/ECP), 2 последовательных порта, 2 порта USB и т. д. Опциональный 1 Game/MIDI порт, линейный вход/выход/микрофонный вход.

Другие параметры:

Поддержка AGP 1X/2X.

Встроенные средства аудиофункций, представленные опциональным четырехканальным звуковым чипом HSP56 CMI8738/PCI HRTF Audio Com.

Опциональный интегрированный аппаратный мониторинг.

Слоты: 1 AGP, 3 PCI, 1 ISA.

Разъемы электропитания AT/ATX

Форм фактор: BAT (22x25 см).

Материнская плата Jetway 993AN.

Процессоры:

Intel Celeron, Pentium II/III с разъемами Slot 1 или Socket 370. На плате присутствуют оба типа процессорных разъемов, допускающих использование процессоров с ядром Coppermine. Стандартные значения частоты шины FSB — 66/100 МГц, overclocking — 66, 75, 83, 95, 100, 112, 117, 124, 133, 150 МГц.

Чипсет:

VIA Apollo Pro133 (VT82C693A + VT82C596B). Микросхема VT82C693A осуществляет функции North Bridge, микросхема VT82C596B — South Bridge.

Оперативная память:

Три 168-контактных 3.3В слота DIMM, поддерживающие до 1,5 Гбайт либо EDO (66 МГЦ), либо PC66/100/133 SDRAM (66, 100, 133 МГЦ), осуществлена поддержка ECC.

BIOS:

Award Plug and Play BIOS.

Средства ввода/вывода (I/O):

Два интегрированных порта жестких дисков — до 4 устройств Ultra DMA/33/66. Разъемы PS/2 для подключения клавиатуры и мыши, 1 floppy-порт для подключения гибких дисков емкостью до 2,88 Мбайт, 1 параллельный порт (EPP/ECP), 2 последовательных порта, 2 порта USB, IrDA TX/RX. Один порт Game/MIDI, линейный вход/выход/микрофонный вход.

Другие параметры:

Поддержка AGP 1X/2X.

Встроенные средства аудиофункций, представленные опциональным четырехканальным звуковым чипом HSP56 CMI8738/PCI HRTF Audio Com.

Опциональный интегрированный аппаратный мониторинг.

Слоты: 1 AGP, 4 PCI, 1 ISA.

Форм фактор: ATX (19x30,5 см).

Материнская плата Chaintech CT-6ATA2

Процессоры:

Intel Pentium II/III и Celeron с разъемом Slot 1. Частота системной шины: 66/100/133 МГц, overclocking — 68, 75, 83 и от 100 до 152 МГц с шагом 1 МГц.

Чипсет:

VIA Apollo Pro133A (VT82C693A+VT82C686A). Микросхема VT82C693A осуществляет функции North Bridge, микросхема VT82C686A — South Bridge.

Оперативная память:

до 768 Мбайт PC100/133 SDRAM в 3 DIMM (168 p, 3,3 В), осуществлена поддержка ECC.

BIOS:

Award Plug and Play BIOS.

Средства ввода/вывода (I/O):

Два интегрированных порта жестких дисков — до 4 устройств Ultra DMA/33/66. Разъемы PS/2 для подключения клавиатуры и мыши, 1 floppy-порт для подключения гибких дисков емкостью до 2,88 Мбайт, 1 параллельный порт (EPP/ECP), 2 последовательных порта, 4 порта USB (2 USB выведены на разъемы платы), IrDA TX/RX. Один порт Game/MIDI, линейный вход/выход/микрофонный вход.

Другие параметры:

Поддержка AGP 1X/2X.

Встроенные средства аудиофункций AC’97.

Интегрированный аппаратный мониторинг.

Слоты: 1 AGP, 4 PCI, 2 ISA, 1 AMR.

Форм фактор: ATX.

Тестирование

Конфигурация системы:

Процессор: Intel Pentium III 700 (в конструктиве FC-PGA для Socket 370, ядро Coppermine, кэш-память L2 — 256 Кбайт, работающая на внутренней частоте процессора, 1,65 В, in box, pack date 04/27/00, S-Spec SL45Y, made in Philippines).

ОЗУ: 64 Мбайт PC133.

Видеоадаптер: Eagle TNT2Ultra с видеопамятью 32 Мбайт.

Жесткий диск: Western Digital WD Expert 313500 Model AC313500-00DW (13 Гбайт, 7200 об/c, 2 Мбайт кэш-памяти, UltraDMA/33/66).

CD ROM: ASUS CD-S400/A (40x).

ОС: Windows 98.

Материнские платы: Jetway 993BS Rev.1, Jetway 993AN, Chaintech CT-6ATA2.

Тестирование проводилось при использовании частоты шины процессора FSB 100 МГц.

В качестве программы тестирования применялся популярный пакет тестов WinBench 99 v1.1, а именно CPUmark99 и FPU WinMark. В дополнение к этим программам использовался пакет тестов 3D WinBench 2000, а именно 3D WinBench 2000 Processor Test, тест 3Dmark2000.

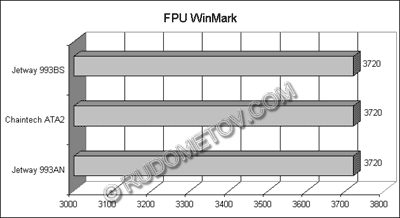

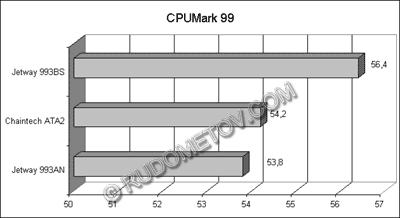

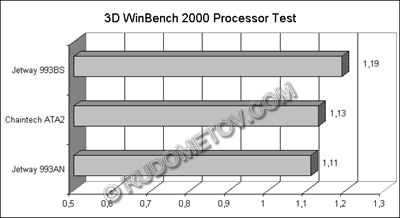

Результаты тестироания

Плата

CPUMark 99

FPU WinMark

3Dmark2000

3D WinBench 2000 Processor Test

Jetway 993BS

56,4

3720

2705

1,19

Jetway 993AN

53,8

3720

2607

1,11

Chaintech CT-6ATA2

54,2

3720

2615

1,13

Две материнские платы, участвовавшие в тестировании, поддерживают аудиофункции. В эту группу входят: исследуемая Jetway 993BS и эталонная Chaintech CT-6ATA2. Если в архитектуре материнской платы Jetway 993BS поддержка аудиофункций обеспечивается специальным аудиочипом HSP56 CMI8738/PCI HRTF Audio Com, то в случае платы Chaintech CT-6ATA2 используются специальные средства AC’97, встроенные в микросхему South Bridge VT82C686A, входящую в состав чипсета.

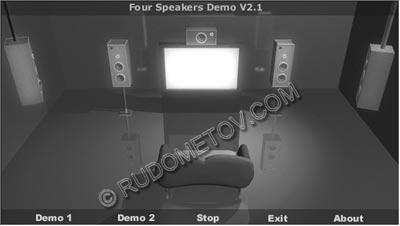

Качество звука, как и в случае материнской платы Jetway 994AS-L, результаты тестирования которой приводились в предыдущей статье, оценивалось методом экспертной оценки с использованием специализированного программного обеспечения, поставляемого на CD-ROM, прилагаемого к материнской плате.

В результате тестирования было установлено, что качество четырехканального звука, обеспечиваемого с помощью специализированной микросхемы HSP56 CMI8738/PCI HRTF Audio Com было существенно выше, чем при использовании стандартных аудиосредств AC’97, встроенных в микросхему VT82C686A.

Как отмечалось и в случае ранее описанной материнской платы Jetway 994AS-L, за короткий период работы невозможно достоверно оценить устойчивость и надежность работы исследуемых плат, однако в процессе многократного выполнения указанных тестов работа данных материнских плат не вызывала никаких нареканий.

Авторы выражают благодарность фирме Аэртон предоставившей документацию и комплектующие для тестирования материнских плат Jetway.
