Темп развития компьютерных технологий продолжает возростать, усиливая и без того острую борьбу на рынке коплектующих. При этом вопреки всем усилиям лидера компьютерной индустрии — фирмы Intel, положение конкурентов на рынке не только не ослабевает, но и по некоторым позициям продолжает укрепляться. И это несмотря на недавний выпуск своих удачных процессоров и, вообще говоря, сравнительно неплохих интегрированных чипсетов i810 и i810E. Правда, столь высокую оценку трудно дать чипсетам i820, пошатнувшим положение на компьютерном рынке не только своего создателя, но и ряда дружественных фирм, сделавшим ставку только на изделия лидера. Это нельзя сказать о тех фирмах, что не стали слепо доверять авторитетам, а учли и использовали все лучшие достижения, широко представленные на современном компьютерном рынке.

Да, добавляют головной боли руководителям фирмы Intel перспективные изделия AMD и VIA. Нельзя игнорировать и успехи фирм ALi и SiS. В результате цены падают — на огорчение подразделениям маркетинга и сбыта компьютерных фирм, и на радость потенциальным и реальным пользователям.

Но разработчики Intel, по-видимому, не унывают, делают выводы и выпускают все более совершенные изделия. И вот с завидной регулярностью появляются новые модели Pentium III с ядром Coppermine. Подчиняясь общей тенденции развития функциональных возможностей, связанных с внедрением высокоскоростных накопителей и сетевых технологий, выпущен улучшенный вариант чипсета i820 — i820E, и, кажется, мир, наконец-то, дождался приемника прославленного i440BX. На эту роль пользователи, но не разработчики, прочат новую разработку фирмы Intel — чипсет i815 и его улучшенную, более мощную версию i815E.

Однако не остаются в стороне и остальные участники компьютерной гонки. Фирма ALi собирается увеличить свою долю на рынке комплектующих. Фирма SiS продолжает производство своих чипсетов, регулярно предлагая новейшие изделия, представленные интегрированными чипсетами. Фирма VIA — VIA Technologes, наращивая промышленный потенциал, продолжает закреплять свой успех на рынке чипсетов. Более того, некоторые представители этой фирмы утверждают, что в ближайшее время ее доля в этом секторе рынка превысит 50%.

Удастся ли конкурентам фирмы Intel реализовать свои амбициозные планы, покажет время. А тем временем, фирмы-производители материнских плат, убедивших в достоинствах неинтеловских чипсетов, продолжают выпуск своих изделий на основе лучших представителей данных компьютерных элементов. И яркий пример тому обилие моделей материнских плат на чипсетах фирмы VIA, которая пользуясь трудностями Intel, захватила значительную долю рынка этих элементов.

В качестве основы материнских плат наибольшее распространение получили такие чипсеты как VIA Apollo Pro Plus, VIA Apollo Pro133 и VIA Apollo Pro133A, достоинства которых были подробно рассмотрены в одной из предыдущих статей. Основные параметры являются типичными для современных чипсетов.

Чипсет VIA Apollo Pro Plus рассчитан на работу с частотой шины процессора 66 и 100 МГц при внутренней частоте 450 МГц и выше. Он поддерживает шину памяти 64 бит, контроль четности и ECC, память FP DRAM, EDO DRAM, SDRAM — до 1 Гбайт, 8 банков памяти при возможности совместного использования различных типов памяти. Кроме того, осуществляется поддержка: UltraDMA/33 и UltraDMA/66 IDE, USB v.1.0, AGP 1.0 с 1х/2х, PCI 2.1 (до 5 PCI), ISA, ACPI и т. д.

Базовый комплект состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT82C693 — North Bridge, VT82C596A — South Bridge.

Чипсет VIA Apollo Pro133 рассчитан на работу с частотой шины процессора 66, 100 и 133 МГц. Он поддерживает асинхронную шину памяти 64 бит, контроль четности и ECC, память FP DRAM, EDO DRAM, SDRAM, VCM SDRAM — до 1,5 Гбайт в 8 банках памяти, UltraDMA/33 и UltraDMA/66 IDE, 4 USB, AGP 1.0 с 1х/2х, PCI 2.1 (до 5 PCI), ACPI и т. д. В архитектуре этого чипсета реализована поддержка нового делителя частоты для шины AGP — 1/2, что позволяет устанавливать стандартную частоту 66 МГц для шины AGP даже при использовании частоты шины процессора 133 МГц.

Базовый чипсет VIA Apollo Pro133, как и большинство традиционных чипсетов, состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT82C693A — North Bridge, VT82C686A —South Bridge.

В качестве микросхемы South Bridge в обоих комплектах могут быть использованы либо те, что приняты в качестве базовых, либо улучшенный вариант микросхемы VT82C596A — VT82C596B, либо миикросхема South Bridge для мультимедийных приложений — VT82C686A. Последний позволяет реализовать большинство функций аудио и модема за счет встроенных средств чипсета при минимальных дополнительных затратах, правда, за счет некоторого снижения производительности (до 10%).

Остается добавить, что существует улучшенный вариант чипсета VIA Apollo Pro133 — VIA Apollo Pro133A. В этом случае используется более совершенный вариант микросхемы North Bridge — VT82C694X, позволяющий реализовать AGP 4X.

Использование указанных микросхем в различных сочетаниях позволяет реализовать системы различного назначения и разных функциональных возможностей.

К высоким параметрам указанных чипсетов следует добавить и тот искусственный дефицит в комплектующих, что создала фирма Intel, ограничившая выпуск чипсетов i440BX и i440ZX, пытаясь навязать отрасли i820 и память Rambus. И нет ничего удивительного в том, что практически все производители материнских плат выпустили свои изделия, созданные на основе перечисленных наборов VIA, отличающихся не только широтой функциональных возможностей, но и относительно низкой ценой.

В борьбу за рынок материнских плат включились как известные производители, изделия которых хорошо представлены на российском рынке, так и те фирмы, чья продукция только начинает свое восхождение на вершину популярности. При этом российский рейтинг не всегда отражает сложившийся расклад на международном компьютерном рынке. В этом можно убедиться, анализируя информацию в Internet. Об этом свидетельствуют и последние международные выставки комплектующих, например, та, что состоялась недавно на Тайване, где неожиданно мощно прозвучала продукция фирм, сравнительно малоизвестных в России. Например, продукция фирмы Jetway. Судя по всему, платы Jetway в ближайшее время будут активно предлагаться на отечественном рынке. Учитывая большие закупки продукции этой фирмы, осуществленные отечественными компьютерными фирмами, представляет большой интерес информация о новых материнских платах. Тем более что появилась реальная возможность оттестировать некоторые из образцов, предоставленные одной из известных компьютерных фирм Санкт-Петербурга. Из всего разнообразия плат Jetway были предоставлены три варианта материнских плат: 993BS, 993AN, 994AS-L.

Архитектура, функциональные возможности и производительность предоставленных материнских плат и стали предметом данного рассмотрения.

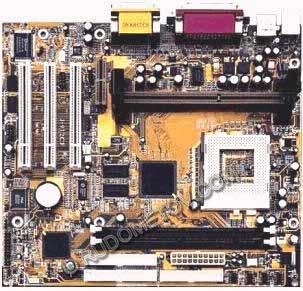

Процессор

• Поддерживаются Slot 1 или Socket 370 процессоры Intel Celeron, Pentium II/III с частотой системной шины 66, 100 МГц, overclocking — 66/75/83/95/100/112/117/124/133 МГц

Чипсет

• VIA Apollo Pro Plus (VT82C693 + VT82C596B)

Системная память

• 2 168-контактных 3.3В слота DIMM, поддерживающие до 1,0 Гбайт либо EDO (66 МГЦ), либо PC66/100 SDRAM

AGP

• Слот AGP, поддерживающий 1x/2x mode

Слоты

• 3 PCI, 1 ISA

Интегрированный IDE-контроллер

• 2 канала UltraDMA/66/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств

Встроенное Audio

• Опциональный 4-канальный звуковой чип (HSP56 CMI8738/PCI HRTF Audio Com) c 24 бит SPDIF IN и SPDIF OUT (44,1 и 48 КГц), HRTF 3D и т. п.

Порты ввода-вывода

• 2 порта USB
• 2 floppy 5,25’’ или 3,5’’ (1,44/2,88 Мбайт)
• 2 последовательных и 1 параллельный порт с EPP и ECP
• PS/2-порты для подключения клавиатуры и мыши
• Опциональный 1 Game/MIDI порт, линейный вход/выход/микрофонный вход

Разъемы электропитания — AT/ATX

Размер

• BAT форм-фактор, 22x25 см

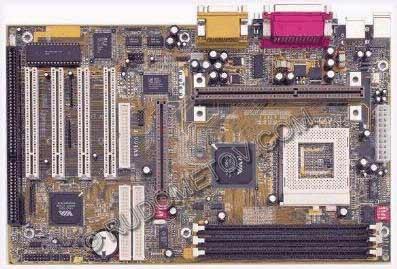

Процессор

• Поддерживаются Slot 1 или Socket 370 процессоры Intel Celeron, Pentium II/III с частотой системной шины 66, 100 и 133 МГц, overclocking — 66/75/83/95/100/112/117/124/133/150 МГц

Чипсет

• VIA Apollo Pro133 (VT82C693A + VT82C596B)

Системная память

• 3 168-контактных 3.3В слота DIMM, поддерживающие до 1,5 Гбайт либо EDO (66 МГЦ), либо PC66/100/133 SDRAM

AGP

• Слот AGP, поддерживающий 1x/2x mode

Слоты

• 4 PCI, 1 ISA

Интегрированный IDE-контроллер

• 2 канала UltraDMA/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств,

Встроенное Audio

• Опциональный 4-канальный звуковой чип (HSP56 CMI8738/PCI HRTF Audio Com) c 24 бит SPDIF IN и SPDIF OUT (44,1 и 48 КГц), HRTF 3D и т. п.

Порты ввода-вывода, раскрашенные в соответствии со спецификацией PC99

• 2 порта USB
• 2 floppy 5,25’’ или 3,5’’ (1,44/2,88 Мбайт)
• 2 последовательных и 1 параллельный порт с EPP и ECP
• PS/2-порты для подключения клавиатуры и мыши
• Опциональный 1 Game/MIDI порт, линейный вход/выход/микрофонный вход

Разное

• Опциональный интегрированный аппаратный мониторинг

Размер

• ATX форм-фактор, 19x30,5 см

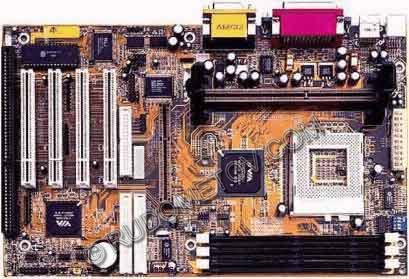

Процессор

• Поддерживаются Slot 1 или Socket 370 процессоры Intel Celeron, Pentium II/III с частотой системной шины 66, 100 и 133 МГц, overclocking — 66/75/83/95/100/112/117/124/133/140 МГц

Чипсет

• VIA Apollo Pro133A (VT82C694X + VT82C596B)

Системная память

• 3 168-контактных 3.3В слота DIMM, поддерживающие до 1,5 Гбайт либо EDO (66 МГЦ), либо PC66/100/133 SDRAM

AGP

• Слот AGP, поддерживающий 1x/2x mode

Слоты

• 4 PCI, 1 ISA

Интегрированный IDE-контроллер

• 2 канала UltraDMA/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств,

Встроенное Audio

• Опциональный 4-канальный звуковой чип (HSP56 CMI8738/PCI HRTF Audio Com) c 24 бит SPDIF IN и SPDIF OUT (44,1 и 48 КГц), HRTF 3D и т. п.

Порты ввода-вывода, раскрашенные в соответствии со спецификацией PC99

• 2 порта USB
• 2 floppy 5,25’’ или 3,5’’ (1,44/2,88 Мбайт)
• 2 последовательных и 1 параллельный порт с EPP и ECP
• PS/2-порты для подключения клавиатуры и мыши
• Опциональный 1 Game/MIDI порт, линейный вход/выход/микрофонный вход

Разное

• Опциональный интегрированный аппаратный мониторинг

Размер

• ATX форм-фактор, 19x30,5 см

Архитектура и функциональные возможности приведенных материнских плат в основном определяются типом применяемых микросхем North Bridge (VT82C693, VT82C693A, VT82C694X), входящих в состав используемых чипсетов, а также количеством слотов DIMM, определяющих число модулей и объемы оперативной памяти, количеством слотов PCI, опциональными средствами аудио и аппаратного мониторинга.

Тип форм-фактора и наличие опциональных средств нашли свое отражение в названии плат: A — форм-фактор ATX, B — форм-фактор BAT (Baby AT), S — наличие аудиосредств (HSP56 CMI8738/PCI HRTF Audio Com), L — наличие средств аппаратного мониторинга.

Одновременное присутствие на платах процессорных разъемов Slot 1 и Socket 370 облегчает выбор процессоров и последующую модернизацию, особенно если учесть, что эксплуатация данных плат осуществляется в период постепенного вытеснения с рынка изделий стандарта Slot 1. Конечно, в таких случаях можно рассчитывать на соответствующие процессорные переходники, однако их цена составляет в среднем от $6 до $15 в зависимости от их конструкции. Учитывая относительно невысокие цены указанных материнских плат, наличие разъемов Slot 1 и Socket 370 является приятным дополнением к набору существующих функциональных возможностей этих изделий, допускающих, кстати, использование процессоров Pentium III как с ядром Katmai, так и с ядром Coppermine.

Однако нельзя сказать, что у приведенных материнских плат нет никаких недостатков (а у кого их нет?). В ATX-вариантах расположение разъема floppy-дисковода относительно слота AGP требует особого внимания при сборке компьютера, так как небрежно проложенный кабель может создать трудности для работы кулера мощного видеоадаптера. Кроме того, значительная часть пользователей приветствовала бы более подробные описания материнских плат и их настроек. Огорчает, что на прилагаемых CD ROM с драйверами, программными кодами BIOS и инструкциями настройки, отсутствуют файлы в стандарте pdf, содержание которых дублировало бы документацию на бумаге.

Вероятно, в процессе длительной эксплуатации можно было бы сформулировать дополнительные пожелания к конструкции, функциональным возможностям и комплектации материнских плат, но об этом следует поговорить спустя какое-то время, накопив определенный статистический материал.

В заключение следует еще раз напомнить, что правильный и оптимальный выбор материнской платы с соответствующим чипсетом — залог высокой производительности компьютера, его надежной и стабильной работы, а также бесконфликтной модернизации.

А что касается оценки производительности рассмотренных материнских плат, то эта отдельная тема и соответствующий материал будет представлен в последующих статьях.
