Архитектура VI13 от FIC
(продолжение)

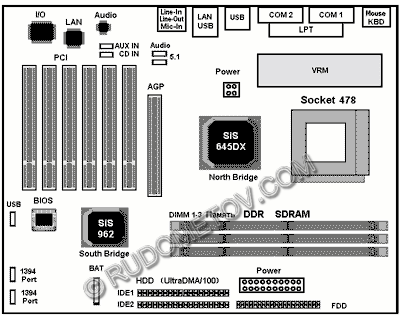

Рис. 3. Дизайн материнской платы VI13 фирмы FIC

Дизайн материнской платы VI13 фирмы FIC в целом соответствует референс-дизайну подобных изделий, созданному и рекомендуемому фирмами, выпускающими наборы системной логики.

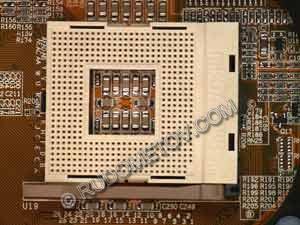

Рис. 4. Разъем процессора

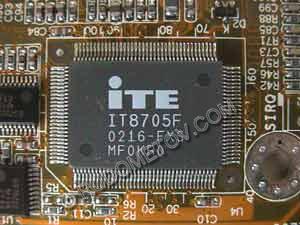

Рис. 5. Микросхема контроллера I/O

В архитектуре материнской платы использованы элементы таких фирм, как VIA, RealTek, Avance Logic (подразделение RealTek), RichTek и других.

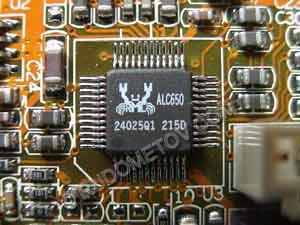

Рис. 6. Микросхема аудиокодека Avance Logic ALC650

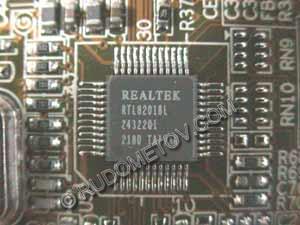

Рис. 7. Однокристалльный контроллер Fast Ethernet на микросхеме RealTek RTL8201L

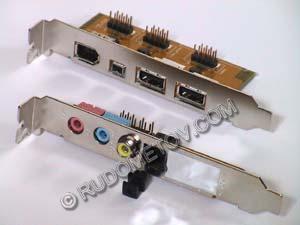

Рис. 8. Панельки с разъемами аудио (5.1) и разъемами IEEE 1394a

Режим работы модулей памяти SDRAM может быть либо синхронным — тактовая частота совпадает с частотой FSB, либо асинхронным — тактовая частота отличается от частоты FSB. Для выбора и установки требуемых режимов работы процессора, памяти и устройств ввода/вывода используются соответствующие пункты меню BIOS Setup.

Уровни напряжений, температуру и работу вентиляторов, входящих в состав кулеров, контролируют средства hardware monitoring (http://rudteam.narod.ru/mb/monitoring/monitoring.html) через BIOS Setup (3.3 V, +5 V, +12 V, 5 V SB, CPU Temperature, System Temperature, CPU FUN, System FUN).

Для энтузиастов разгона имеется возможность установки форсированных режимов работы процессора. Это осуществляется повышением частоты процессорной шины FSB (overclocking) и шины памяти, а также выбором оптимальных значений параметров работы модулей DDR SDRAM.

Интегрированные в состав материнской платы VI13 фирмы FIC сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав локальной сети.

В заключение следует обратить внимание, что часто функциональные возможности и комплектация зависят от конкретной модели материнской платы и использования различных опциональных средств. Как нередко подчеркивается, фирмы оставляют за собой право вносить изменения в конструкцию плат. Поэтому необходимо проявлять определенную внимательность при покупке конкретного экземпляра материнской платы, советуясь со специалистами фирмы-продавца.

Правильный и оптимальный выбор материнской платы с соответствующим чипсетом — залог высокой производительности компьютера, его надежной и стабильной работы, а также бесконфликтной модернизации.

А что же касается оценки основных эксплуатационных параметров описанной материнской платы, то следует отметить, что при выполнении многочисленных, длительных тестов плата VI13 работала устойчиво не только в штатных, но и в форсированных режимах. Оценить же надежность тестируемой платы сравнительно трудно на основании работы единственного доступного экземпляра. Для ответа на этот вопрос следует обратиться либо к компьютерным фирмам, осуществляющим реализацию этого изделия, либо непосредственно к производителю — фирме FIC.
