Тестирование IС7-G фирмы Abit
Евгений Рудометов, Виктор Рудометов.
authors@rudometov.com
На основе самого мощного в настоящее время чипсета фирмой Abit выпущена материнская плата Abit IC7-G. Данная плата, в которой реализовано большое число фирменных технологий, отличается широким набором функциональных возможностей. Она ориентирована на создание высокопроизводительных компьютерных систем, основу которых составляют процессоры архитектуры NetBurst, поддерживающие перспективную технологию Hyper-Threading.
Материнские платы относятся к функционально сложным компьютерным комплектующим, аккумулирующим большое число новейших технологий, определяющих развитие IT-отрасли. Эти технологии реализуются через архитектуру, дизайн и применяемые в составе материнских плат элементы.
От используемых элементов и качества изготовления материнских плат во многом зависят потенциальные возможности систем, основу которых они составляют.
Производством материнских плат занимается большое количество фирм. Их изделия отличаются не только ценой и упаковкой, но и функциональными возможностями, параметрами надежности и устойчивости работы, которые зависят от большого числа факторов.
Некоторые из этих фирм благодаря своей продукции хорошо знакомы не только специалистам, но и рядовым пользователям. Одним из таких производителей является хорошо известная фирма Abit. Эта фирма выпускает широкий спектр изделий, ориентированных на современные высокопроизводительные процессоры.
В качестве примера качественных изделий данного типа, разработанных под процессоры Intel Pentium 4 и Intel Celeron архитектуры NetBurst, можно привести материнскую плату ABIT IC7-G. Эта плата относится к числу сравнительно новых моделей материнских плат, разработанных на основе самого мощного современного чипсета Intel 875P, предназначенного для массовых изделий, используемых в офисах и дома.
Материнская плата Abit IC7-G, созданная на основе самого сложного и мощного в настоящее время чипсета Intel 875P, ориентирована на создание мощных рабочих станций и высокопроизводительных настольных персональных компьютеров. Эта плата, как и все изделия такого рода, предназначены в максимальной степени реализовать все преимущества архитектуры процессоров Intel Pentium 4 с технологией Hyper-Threading, поддержанные чипсетом i875P.
Чипсет Intel 875P материнской платы Abit IC7-G

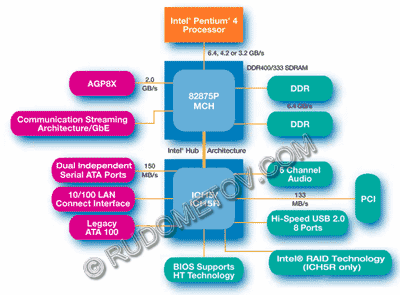

Рис. 1. Структура компьютера, созданного на основе чипсета i875P
Чипсет Intel 875P (i875P, известный как Canterwood) ориентирован на архитектуру рабочих станций и высокопроизводительных настольных ПК. Поддерживает системы с процессорами Intel Pentium 4 с технологией Hyper-Threading, созданными по технологии 0,13 мкм. Данные процессоры подключаются через разъем Socket 478 и работают с шиной FSB типа QPB (Quad-Pumped Bus), тактовая частота которой для данного чипсета может составлять 133 или 200 МГц. Однако возможно использование моделей, рассчитанных и на частоту шины 100 МГц.
Чипсет i875P состоит из двух компонентов — Memory Controller Hub (MCH) и I/O Controller Hub (ICH), соединенных традиционной для наборов хабовой архитектуры шиной Hub Link (256 Мбайт/с).
Компонент MCH представлен микросхемой Intel 82875P, содержащей средства интерфейсов работы с процессором, видеоадаптером AGP, модулями оперативной памяти, а также с микросхемой I/O Controller Hub.
Встроенный в микросхему Intel 82875P контроллер памяти предусматривает поддержку: двух- и одноканального режимов работы памяти DDR SDRAM (Double Data Rate SDRAM — SDRAM с передачей данных по передним и задним фронтам тактовых импульсов шины памяти), DDR400/333/266, максимального объема памяти — до 4 Гбайт, микросхем 128, 256, 512 Мбит DDR SDRAM, модулей как с ECC, так и без ECC. В конфигурациях с поддержкой ECC в двухканальном режиме используется шина 144 бит, без поддержки ECC — 128 бит.
Микросхемой MCH поддерживаются разные частотные режимы работы для шин процессора и памяти.
Для синхронного режима работы памяти DDR400 и частоты шины 800 МГц возможно использование режима, обеспечивающего повышенную производительность подсистемы памяти, — технологии Intel PAT (Performance Acceleration Technology). В этом режиме минимизированы задержки, связанные с синхронизацией.
Встроенный контроллер графики поддерживает одно устройство 0,8/1,5 В AGP 3.0, работающее в режимах AGP 8х/4x.
В архитектуре микросхемы Intel 82875P предусмотрен специальный интерфейс, позволяющий реализовать Gigabit Ethernet. Перенос этих средств из ICH в MCH объясняется недостаточной пропускной способностью локальной шины Hub Link, соединяющей хабы MCH и ICH.
Управление периферийными устройствами компьютера осуществляет микросхема Intel 82801ЕB — ICH пятой версии, входящей в состав базового комплекта чипсета i875P.
Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают: два канала IDE с поддержкой ATA 33/66/100 (до четырех устройств IDE), два порта Serial ATA 150, восемь портов USB 2.0, шесть PCI (32 бит/33 МГц), LPC (Low Pin Count), AC'97 с поддержкой трех кодеков аудиоканалов, интегрированный контроллер Ethernet 10/100 Base-TX, SMBas, ACPI 2.0, а также другие средства и функции.
Вместо микросхемы Intel 82801ЕB, в составе чипсета i875P возможно использование расширенной версии хаба ICH5 — ICH5R. Этот расширенный вариант представлен микросхемой Intel 82801ЕR, которая отличается от своего предшественника поддержкой функции RAID уровня 0.
Состав комплекта материнской платы Abit IC7-G

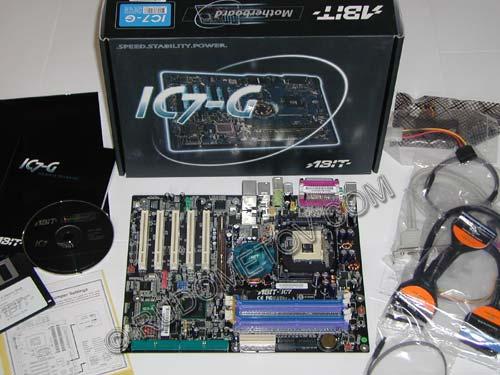

Рис. 2. Комплект материнской платы ABIT IC7-G, разработанной и выпускаемой фирмой Abit
В состав комплекта входят:
- коробка;
- материнская плата Abit IC7-G;
- компакт-диск с драйверами и утилитами
- дискета с драйверами Serial ATA;
- руководство пользователя на английском языке с краткими описаниями на разных языках, включая русский;
- кабель (круглый) для подключения устройств ATA 100/66;
- кабель (круглый) для подключения гибкого дисковода;
- два кабеля для устройств Serial ATA;
- два переходника питания для устройств Serial ATA;
- переходник Serillel2;
- защитная панель ввода/вывода, соответствующая спецификации ATX;
- брекет с двумя разъемами USB 2.0 и с двумя разъемами IEEE1394.
Основные технические параметры материнской платы Abit IC7-G

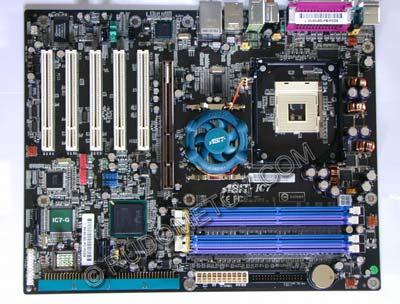

Рис. 3. Материнская плата ABIT IC7-G

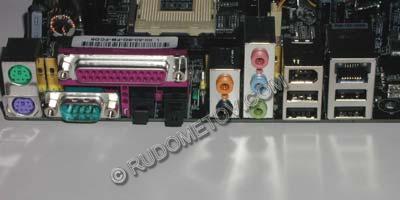

Рис. 4. Разъемы материнской платы ABIT IC7-G
Процессор
- поддержка процессоров Intel Pentium 4 с технологией Hyper-Threading с шиной 800, 533, 400 МГц в 478-контактном корпусе mPGA.
Чипсет
- Intel 82875P (MCH) и Intel 82801ER (ICH5R);
- Два канала DDR400 с ECC и PAT;
- USB 2.0;
- два порта Serial ATA 150 c поддержкой RAID 0;
- протокол Ultra ATA 100/66/33;
- пять разъемов PCI.
Оперативная память
- четыре разъема (184 контакта) для оперативной памяти DIMM, DDR 400, DDR333, DDR266 (2,5 В, 128/256/512/1024 Мбит, unbuffered), поддерживается режим ECC, максимальный объем — до 4 Гбайт;
- поддержка одного или двух каналов оперативной памяти.
Видео
- один универсальный разъем AGP (Accelerated Graphics Port) с 1,5 или 0,8 В AGP 3.0, обеспечивающего поддержку AGP Pro 50 с режимами AGP 8X/4X.
Аудио
- аудиоподсистема на основе 6-канального кодека RealTeak ALC650 CODEC;
- 24 бит S/PDIF Input/Output.
LAN
- интегрированный сетевой контроллер Intel CSA Gigabit (RJ45).
IDE
- два канала (два коннектора) Ultra DMA 100/66/33;
Dual Serial ATA RAID
- два канала (два коннектора) Serial ATA 150 с RAID 0 через ICH5R;
- два канала (два коннектора) Serial ATA 150 с RAID 0/1 через Silicon Image PCI.
USB 2.0
- восемь USB 2.0 с поддержкой скорости передачи данных до 480 Мбит/с.
IEEE1394
- IEEE1394 c поддержкой скорости передачи данных 400/200/100.
Системный BIOS
- AWARD BIOS в FWH Flash EEPROM;
- SoftMenu для установки параметров процессора;
- Plug-and-Play (PNP);
- Advanced Configuration Power Interface (ACPI);
- Desktop Management Interface (DMI);
- Write-Protect Anti-Virus function.
Внутренние разъемы I/O
- один слот AGP;
- пять слотов PCI.
- один Floppy порт (поддерживает устройства объемом до 2,88 Мбайт);
- два Ultra ATA 100/66/33;
- четыре Serial ATA 150;
- два USB 2.0;
- два IEEE1394a;
- CD-IN, AUX-IN;
- IrDA.
Внешние разъемы I/O
- PS/2 клавиатура и PS/2 мышь;
- один параллельный порт (Parallel), последовательных порта (COM);
- S/PDIF In;
- S/PDIF Out;
- AUDIO1 (Rear-Left / Rear-Right, Center/Subwoofer);
- AUDIO2 (Mic-In, Line-In, Front-Left/Front-Right);
- два USB 2.0, один IEEE1394;
- два USB 2.0, один RJ-45 LAN.
Дополнительные возможности
- мониторинг напряжений, температур и работы вентиляторов;
- поддержка Wake Up by LAN, Modem Ring RTC Alarm, включение от клавиатуры и мыши;
- поддержка STR (Suspend to RAM).
Форм-фактор
- ATX.
Особенности архитектуры и дизайна материнской платы Abit IC7-G
Дизайн материнской платы Abit IC7-G, разработанной и выпускаемой фирмой Abit, в целом соответствует референс-дизайну подобных изделий, созданному и рекомендуемому фирмами, выпускающими наборы системной логики.
Поскольку плата Abit IC7-G ориентирована на применение в высокопроизводительных системах, поэтому в системах, созданных на основе данной платы, рекомендуется использование процессоров Intel Pentium 4 с технологией Hyper-Threading и шиной 800 МГц. Это обеспечивает достижение максимального уровня производительности. Однако возможно использование и менее производительных моделей. Это могут быть, например, процессоры, рассчитанные на шину 533 МГц и даже 400 МГц. При этом совместно с материнской платой Abit IC7-G, созданной на основе чипсета i875P, возможно применение моделей и без поддержки технологии Hyper-Threading. Однако совместно с этой платой могут эксплуатироваться и модели процессоров Celeron, хотя, необходимо признать, что это не обеспечивает высоких уровней производительности, доступных более производительным вариантам процессоров и данной материнской платы.
Режим работы модулей памяти DDR SDRAM может быть как одноканальным (3,2 Гбайт/с), так и двухканальным (6,4 Гбайт/с). При этом первые два слота DIMM материнской платы Abit IC7-G относятся к первому каналу встроенного в чипсет i875P контроллера памяти, последние два — ко второму каналу.
Необходимо отметить, что двухканальный режим позволяет получить полностью сбалансированную систему. Это обеспечивается в том случае, если полосы пропускания процессорной шины и шины памяти совпадают и составляют равные величины — 6,4 Гбайт/с. При этом работа модулей памяти DDR SDRAM может быть либо синхронной — тактовая частота совпадает с частотой FSB, либо асинхронной — тактовая частота отличается от частоты FSB. Это задается в BIOS Setup — SDRAM Frequency.
Встроенные средства материнской платы позволяют изменять стандартный набор таймингов ("SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd) и др.).
В случае синхронного режима для частоты шины 800 МГц и модулей памяти DDR400 возможно использование режима, обеспечивающего повышенную производительность подсистемы памяти. Эта технология, реализованная во всех изделиях, созданных на основе i875P, носит название “PAT” (Performance Acceleration Technology). Идея, лежащая в ее основе, заключается в ускорении прохождения данных через микросхему MCH за счет отказа лишней в данном случае синхронизации. При этом не задействуются специальные синхронизационные буферы внутри чипсета. В результате данные передаются напрямую, за счет чего обеспечивается ускоренное прохождение информации. По оценкам специалистов Intel, достигаемый выигрыш составляет 2-5%.
Дизайн материнской платы имеет ряд особенностей.
Прежде всего, необходимо отметить процессорный разъем Socket 478. В отличие от предыдущих моделей, например, популярной модели Abit IT7-MAX2, процессорный разъем Abit IC7-G повернут на 90 градусов (против часовой стрелки). Смещение его вглубь материнской платы позволяет использовать радиаторы большого размера.
Еще одной особенностью дизайна Abit IC7-G являются средства охлаждения микросхемы MCH. Инженеры Abit использовали традиционное решение для своих изделий — сравнительно небольшой радиатор, снабженный вентилятором. Это по замыслу разработчиков повышает устойчивость работы платы, особенно в режимах разгона, пропагандируемого фирмой Abit в своих изделиях.

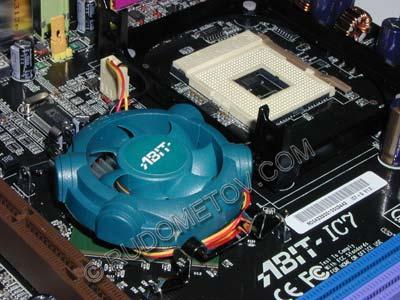

Рис.5. Микросхема MCH чипсета i875P со средствами охлаждения
Вторая микросхема чипсета i875P — ICH5R, отвечающая за ввод/вывод, благодаря незначительному теплообразованию в средствах охлаждения не нуждается.
В архитектуре материнской платы, кроме микросхем Intel и Abit, использованы элементы таких фирм, как Abit, RealTek, Avance Logic (подразделение RealTek), Texas Instruments и других.
Еще одной важной особенностью архитектуры и дизайна материнской платы Abit IC7-G является использование средств, обеспечивающих реализацию интерфейса Serial ATA 150. В плате предусмотрено 4 канала Serial ATA. Более того, реализованы возможности RAID. При этом два канала обеспечены встроенными средствами микросхемы ICH5R, а два других канала Serial ATA — микросхемой Sil3112A.
Поддержка интерфейса IEEE1394, известного как Firewire, осуществляется с помощью микросхемы Texas Instruments TSB43AB23.
Аудиосредста обеспечены микросхемой ALC650. Данный интегрированный контроллер обеспечивает шестиканальный звук
В архитектуру материнской платы интегрированный сетевой контроллер Intel CSA Gigabit (Intel 82547 Gigabit Ethernet), обеспечивающий скорость передачи данных 1 Гбит/с. Данные встроенные сетевые средства позволяют легко включить компьютер через встроенный разъем RJ-45 в состав скоростной локальной сети.
Как и все материнские платы данной фирмы, Abit IC7-G поддерживает режимы разгона. При этом для энтузиастов разгона имеется возможность установки форсированных режимов работы процессора. Это осуществляется повышением частоты (изменение частоты шины FSB в диапазоне от 100 до 412 МГц с шагом 1 МГц) процессорной шины FSB (overclocking) и шины памяти, а также выбором оптимальных значений параметров работы модулей DDR SDRAM.
Встроенные средства материнской платы Abit IC7-G позволяют изменять напряжение процессора (Vcore) в диапазоне от 1.525 В до 1.9 В с шагом 0.025 В.
В дополнение к этому имеется возможность изменения уровня напряжения, подаваемого на модули памяти (Vmem). Диапазон изменения данного параметра составляет от 2.5 В до 2.8 В.
Кроме того, можно изменять напряжение, подаваемое на видеоадаптер. Диапазон изменения — от 1.5 В до 1.65 В с шагом 0.05 В.
Повышению надежности и стабильности работы способствует реализация аппаратного мониторинга, обеспечивающего контроль за напряжениями питания и работой охлаждающих вентиляторов. Эта возможность упрощает контроль в случае использования режимов разгона.
Средствами платы Abit IC7-G реализована функция Abit FanEQ, которая позволяет регулировать скорость вращения процессорного кулера в зависимости от температуры. Это обеспечивает существенное снижение уровня шума.
Еще одна особенность архитектуры Abit IC7-G — использование четырехканального варианта преобразователя напряжения (VRM), характерного для материнских плат фирмы Abit.
Обычно VRM располагается между процессором и разъемами ввода/вывода. В качестве примера можно привести, например плату Abit IT-MAX2. Однако как видно на приведенных фрагментах схем (Рис. 6), расположение VRM на материнской плате Abit IC7-G является нетрадиционным.

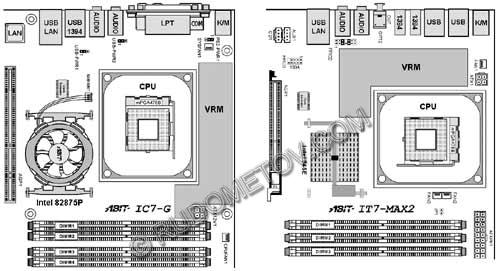

Рис. 6. Расположение четырехканальных VRM на материнских платах Abit IC7-G и Abit IT7-MAX2
Одной из причин, по которой разработчики фирмы Abit выбрали данный вариант дизайна VRV для материнской платы Abit IC7-G, вероятно, было стремление подготовиться к выпуску своей флагманской модели Abit IC7-MAX3.

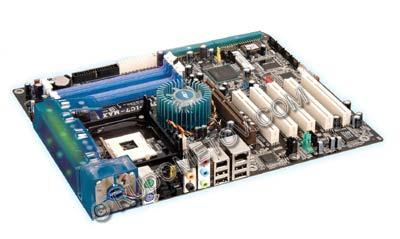

Рис. 7. Материнская плата ABIT IC7-MAX3
Оценивая эксплуатационные параметры описанной материнской платы, следует отметить, что при выполнении многочисленных, длительных тестов плата Abit IC7-G работала устойчиво, обеспечивая высокую производительность компьютера.
Тестирование
В тестировании использовались следующие компоненты:
- материнская плата Abit IC7-G (чипсет i875P),
- процессор Intel Pentium 4 (Socket 478, 512 Кбайт кэш-памяти L2, 200 МГц FSB типа QPB) с тактовой частотой 3,0 ГГц,
- видеоадаптер Abit Siluro GeForce4 Ti4200 OTES (64 Мбайт DDR SDRAM, CPU Core — 257 МГц, память — 550 МГц),
- оперативная память Hynix PC3200 (DDR400) 1 Гбайт (2х512 Мбайт),
- жесткий диск IBM 180GXP 120 Гбайт (2 Мбайт кэш-памяти, 7200 об/мин),
- ОС Windows XP Professional.
Для оценки сравнительной производительности ниже приведены данные выполнения теста 3DMark99 для материнских плат Abit IC7-G (чипсет i875P) и Abit IT7-MAX2 Rev.2.0 (чипсет i845PE).
Результаты тестирования Abit IC7-G
Материнские платы |
3DMark99 |
Abit IC7-G iP4-3ГГц (15x200) |
13440 |
Abit IT7-MAX2 iP4-2ГГц (15х133) |
10120 |

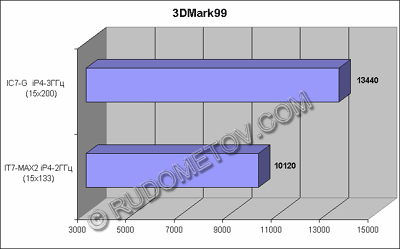

Рис. 7. Результаты выполнения теста 3DMark99 для материнских плат Abit IC7-G (чипсет i875P) и Abit IT7-MAX2 Rev.2.0 (чипсет i845PE).
Плата Abit IC7-G может быть рекомендована широкому кругу пользователей.
Материнская плата ABIT IC7-G предоставлена московским представительством фирмы Abit.
