Плата DS3P на Intel P35
Евгений Рудометов
rudometov@rudometov.com
На основе чипсета Intel P35 компания Gigabyte выпустила материнскую плату GA-P35-DS3P, относящуюся к сектору mainstream и реализующую ряд перспективных технологий
Выпуск новых процессоров и поддерживающих их чипсетов инициализирует разработку новых материнских плат. Многие из таких плат, созданных ведущими производителями, аккумулируют перспективные отраслевые и фирменные технологии. В качестве примера подобных изделий можно привести модель GigabyteGA-P35-DS3P, созданную на основе не давно выпущенного чипсета компании Intel.
Чипсет Intel P35
Чипсет Intel P35 Express Chipset (iP35) поддерживает процессоры Intel, подключаемые через разъем LGA 775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus). В число этих процессоров входят Intel Core 2 Duo и Intel Core 2 Quard с/без технологией Hyper-Threading.
Чипсет имеет традиционную хабовую архитектуру и состоит из двух компонентов — Memory Controller Hub (MCH) и I/O Controller Hub (ICH), соединенных шиной Direct Media Interface (DMI) со скоростью передачи данных до 2 Гбайт/с (по 1 Гбайт/с в каждом направлении).
Структура компьютера с чипсетом iP35 представлена на рис. 1.

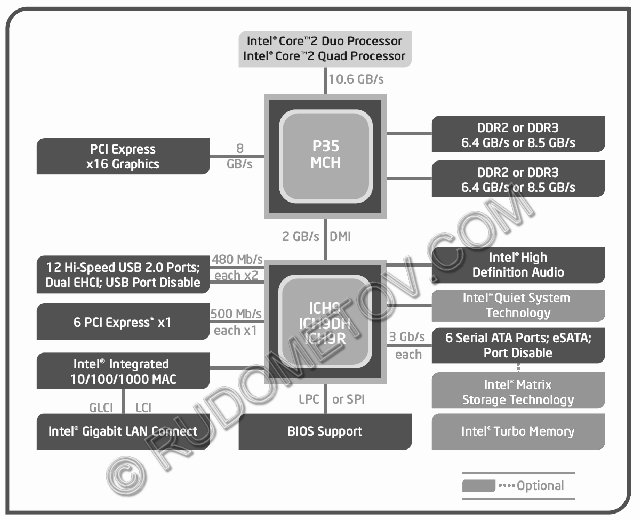

Рис. 1. Структура компьютера с чипсетом iP35
Компонента MCH содержит контроллеры, управляющие системной шиной, двухканальной оперативной памятью, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину с тактовой частотой 200, 266, 333 МГц, что обеспечивает передачу данных на частотах 800, 1066, 1333 МГц. Пиковая пропускная способность достигает значения 10,6 Гбайт/с. Адресная часть шины составляет 36 бит, что формально предоставляет возможность адресации до 64 Гбайт оперативной памяти.
Внешние видеосредства подключаются посредством интерфейса PCI Express x16.
Контроллер памяти чипсета iP35 предусматривают поддержку двух- и одноканального режимов работы памяти.
С контроллером памяти возможны конфигурации с модулями памяти DDR2 SDRAM (без ECC) с частотой 667/800 МГц или DDR3 SDRAM (без ECC) с частотой 800/1066 МГц.
Для модулей памяти предусмотрена поддержка технологии SPD (Serial Presence Detect) для автоматической установки параметров модулей памяти.
Максимальный объем оперативной памяти составляет 8 Гбайт, количество модулей — до 4.
Управление периферийными устройствами компьютера осуществляет второй компонент чипсета, представленный микросхемой ICH девятой версии — ICH9.
Встроенные средства микросхемы управления периферийными устройствами базовых наборов поддерживают: до четырех действующих портов Serial ATA II (300 Мбайт/с), до двенадцати портов USB 2.0, до шести PCI Express x1, до четырех PCI (PCI Rev 2.3, 33 МГц), LPC (Low Pin Count), Intel High Definition Audio (HD Audio, до 8 аудиоканалов, 32 бит, до 192 кГц), а также другие средства, функции и технологии. Устройства IDE не поддерживаются, однако это можно осуществить с помощью соответствующих внешних средств.
Базовый комплект iP35 состоит из микросхем: 82P35 Memory Controller Hub (MCH), 82801IB I/O Controller Hub 9 (ICH9).
В качестве второй микросхемы может использоваться микросхема 82801IR (ICH9 RAID — ICH9R), обладающая увеличенным до шести числом портов Serial ATA II и расширенными возможностями работы с дисковой подсистемой памяти. С этой версией микросхемы на основе доступных шести HDD c интерфейсом Serial ATA II можно реализовать функции RAID 0 (stripe) и RAID 1 (mirror), а также RAID 5 и RAID 10. Кроме того, с ICH9R возможно использование технологии Intel Matrix Storage Technology.
Состав комплекта Gigabyte GA-P35-DS3P
В состав предоставленного комплекта материнской платы GigabyteGA-P35-DS3P (Рис. 2) входят: упаковочная коробка, материнская плата Rev. 1.1, созданная на основе чипсета IntelP35, комплект кабелей SATA, кабели ATA100/66 и floppy, планка с разъемами E-SATA для подключения двух внешних HDD, заглушка на заднюю панель и документация.

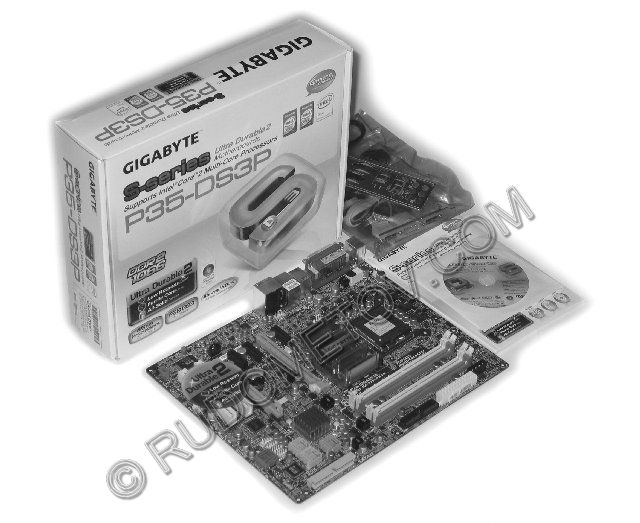

Рис. 2. Комплект Gigabyte GA-P35-DS3P
Основные технические параметры Gigabyte GA-P35-DS3P
Внешний вид материнской платы GigabyteGA-P35-DS3P представлен на Рис. 3, разъемы портов задней панели — на Рис. 4. В таблице 1, приведены основные характеристики этой платы.

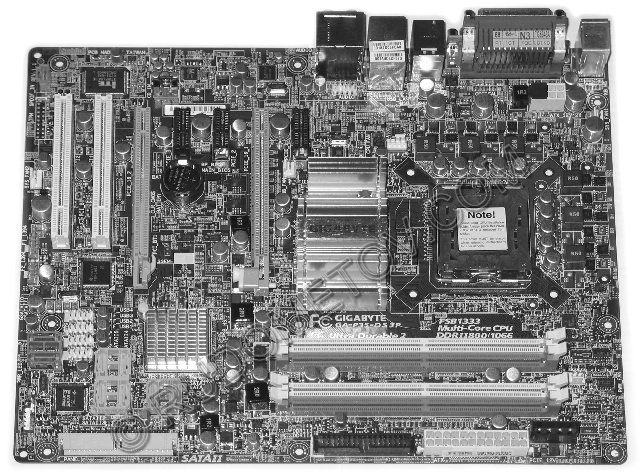

Рис. 3. Материнская плата Gigabyte GA-P35-DS3P

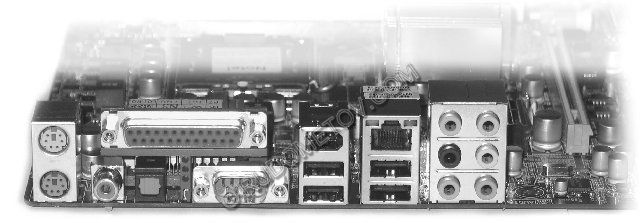

Рис. 4. Разъемы материнской платы Gigabyte GA-P35-DS3P
Таблица 1. Основные параметры материнской платы GigabyteGA-P35-DS3P
Элементы и подсистемы |
Параметры |
Процессор |
Intel Core 2 Extreme/Duo/Quad, Pentium Extreme/D/4, Celeron D c LGA775 с шиной 1333/1066/800 МГц |
Чипсет |
Northbridge: Intel : 82P35 (MCH), |
Оперативная память |
Два канала, четыре DIMM DDR2 1066/800/667 SDRAM, non-ECC, |
Видео |
1-2 видеоадаптера в слотах конструктива PCI Express x16, поддержка технологии ATI CrossFire |
Аудио |
HD Audio Realtek ALC889, до 8 каналов |
IDE |
Один порт IDE (2 устройства) с UltraDMA 100/66/33 |
Serial ATA |
Восемь портов Serial ATA II (300 Мбайт/с), поддержка RAID |
USB 2.0 |
Двенадцать портов USB 2.0/1.1 (восемь – через кабель) |
IEEE1394 |
Три порта IEEE1394a (два – через кабель) |
LAN |
Gigabit (10/100/1000 Mbits/sec) LAN |
Порты задней панели |
Порты PS/2 клавиатуры и мыши, |
Слоты |
Два слота конструктива PCI Express x16, |
Форм-фактор |
ATX, размеры платы 305 мм х 244 мм |
Оценивая характеристики материнской платы Gigabyte GA-P35-DS3P, необходимо отметить, что она относится к семейству плат, созданных с применением высоконадежных элементов. Об этом свидетельствует символ “D” в наименовании. Он означает, что в плате Gigabyte GA-P35-DS3P использованы высоконадежные, твердотельные конденсаторы (Solid) с повышенной устойчивостью к экстремальным условиям работы.
В дополнение к этому в Gigabyte GA-P35-DS3P реализованы три фирменные технологии: Safe, Smart, Speed. Эти технологии обеспечивают повышение надежности, управляемости и максимальной производительности.
Дизайн материнской платы представлен на Рис. 5.
Рис. 5. Дизайн и архитектура материнской платы Gigabyte GA-P35-DS3P
Плата Gigabyte GA-P35-DS3P поддерживают работу современных процессоров, включая двух и четырехъядерные модели Intel. Их работу обеспечивают элементы окружения, основу которых составляют микросхемы чипсета iP35. Для поддержания соответствующих тепловых режимов инженеры Gigabyte отказались от активных средств охлаждения, ограничившись компактными радиаторами. Возможность их использования обусловлена высокими значениями допустимых предельных температур, превышающих, как у целого ряда предшествующих чипсетов Intel, сто градусов для поверхности корпусов микросхем. Отказ от активных средств охлаждения обеспечивает бесшумность системы охлаждения даже в режимах высокой производительности.
Обеспечению высокой производительности способствует подсистема памяти. Режим работы модулей памяти DDR2 1066/800/667 с объемом до 8 Гбайт может быть одноканальным или двухканальным. Двухканальный режим позволяет получить максимально сбалансированную относительно информационных потоков систему.
Поддержка видеоподсистемы осуществлена наличием двух разъемов конструктива PCI Express х16 и соответствующими интерфейсами, хотя это и не предусмотрено архитектурой iP35.
Архитектурные решения материнской платы Gigabyte GA-P35-DS3P в конфигурации с двумя видеоадаптерами обеспечивают поддержку технологии ATI CrossFire. Первый слот поддерживает скоростной режим х16. Второй — не выше х4. Этот слот является разделяемым. Он делит общие линии со слотами PCI Express x1. В результате его использование исключает возможность работы устройств PCI Express x1. Данное обстоятельство часто не является критичным, поскольку в состав материнской платы интегрированы практически все наиболее востребованные аппаратные средства, и слоты PCI Express x1, как правило, остаются незадействованными.
Архитектура материнской платы представлена на Рис. 6.
Рис. 6. Архитектура материнской платы Gigabyte GA-P35-DS3P
За управление устройствами ввода-вывода традиционно отвечает вторая компонента, входящая в состав используемого чипсета. В качестве этой компоненты в материнской плате Gigabyte GA-P35-DS3P используется микросхема Intel 82801IR (ICH9R).
Из особенностей архитектуры следует отметить Dual BIOS (использование дополнительной микросхемы с копией кода BIOS), аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889), сетевого контроллера Gigabit Ethernet (микросхема RTL 8111B), а также интерфейсов USB 2.0 и IEEE1394a (микросхема Texas Instruments TSB43AB23).
В архитектуре Gigabyte GA-P35-DS3P реализованы два массива RAID накопителей SATA. Один из них обеспечен микросхемой ICH9R с реализацией RAID 0/1/10/5, другой — Gigabyte SATA2 с реализацией RAID 0/1. Возможно использование и традиционных накопителей с интерфейсом Parallel ATA, подключаемых через один разъем соответствующего стандарта.
Энергоснабжение элементов материнской платы Gigabyte GA-P35-DS3P осуществляется через систему импульсных преобразователей процессора, подсистем видео и оперативной памяти. В высокочастотных модулях питания используются дроссели с ферритовыми сердечниками Low RDS транзисторы и твердотельные конденсаторы.
Встроенные средства обеспечивают: определение температуры процессора, системы и блока питания, поддержка функции CPU Smart Fan, предупреждение о перегреве CPU, определение скорости вращения вентиляторов и сообщение о неисправностях, определение напряжения питания.
Из реализованных традиционных фирменных технологий следует отметить: Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию клавиши на стадии начальной загрузки; Xpress Recovery2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. Имеются, конечно, и другие фирменные технологии.
Возможности overclocking позволяют гибко управлять производительностью системы. Для этой цели пользователю предоставляется возможность изменения тактовых частот и уровней напряжения питания основных подсистем.
В дополнение к перечисленным функциональным возможностям данная плата поддерживает операционные системы Microsoft Windows VISTA/XP/2000.
Что же касается численной оценки производительности, то она была проведена в процессе тестирования.
Производительность Gigabyte GA-P35-DS3P
Конфигурация систем, используемых в тестировании:
· Материнская плата 1 — Gigabyte GA-P35-DS3P (Чипсет P35),
· Материнская плата 2 — Gigabyte GA-965P-DS3P (Чипсет iP965),
· Процессор — Intel Core2 Extreme X6800 (Ядро — Conroe, Количество ядер — 2, Техпроцесс — 65 нм, Тактовая частота ядра — 2,93 ГГц, Кэш-память L2 — 4 Мбайт, Частота системной шины — 1066 МГц),
· Видеоподсистема — ATI X600,
· Накопитель на жестких магнитных дисках — Seagate ST3400832AS, 400 Гбайт
· Оперативная память — Apacer 2x1 Гбайт, DDR2-677,
· Операционная система — Microsoft Windows Server 2003 Enterprise Edition SP1.
Результаты выполнения тестов 3DMark06 (CPU score) приведены в Таблице 2 и на Рис. 7.
Таблица 2. Результаты тестов 3DMark06 (CPU score)
Модели материнских плат |
3DMark06 (CPU score) |
Gigabyte GA-P35-DS3P |
2478 |
Gigabyte GA-965P-DS3P |
2462 |

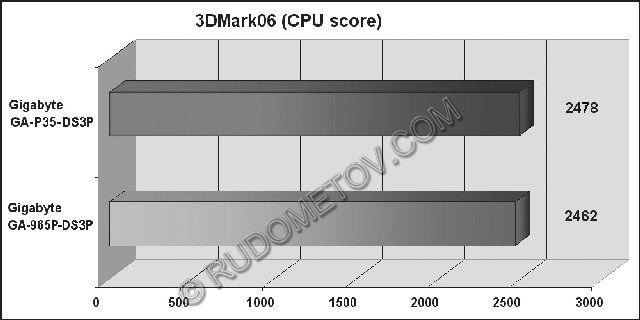

Рис. 7. Результаты выполнения теста 3DMark06 (CPU score)
Итак, благодаря применению качественных комплектующих и оптимальному дизайну платы тестовая система, построенная на основе материнской платы Gigabyte GA-P35-DS3P, продемонстрировала сравнительно высокие уровни производительности и устойчивости.
Однако на основе полученных результатов тестирования может сложиться мнение, что производительность материнской платы Gigabyte GA-P35-DS3P практически соответствует предшествующей модели. И в данном случае это так.
Но, анализируя приведенные численные оценки, следует учитывать, что производительность зависит от множества факторов, важнейшим из которых является версия BIOS. Пока это один из первых вариантов. Однако, как известно, последующие версии практически всегда обеспечивают рост производительности и расширение функциональных возможностей.
Кроме того, используемый чипсет IntelP35 рассчитан на более высокие тактовые частоты процессорной шины по сравнению со своим предшественником IntelP965. Это является важным фактором в оценке преимуществ нового изделия Gigabyte.
Все это позволяет рассчитывать на дальнейшее увеличение показателей производительности материнской платы Gigabyte GA-P35-DS3P.
Материнская плата GA-P35-DS3P была предоставлена московским офисом компании Gigabyte
