Архитектура Gigabyte GA-965P-DS3P
Евгений Рудометов
rudometov@rudometov.com
На основе чипсета Intel P965 компания Gigabyte выпустила материнскую плату GA-965P-DS3P, относящуюся к сектору mainstream и реализующую ряд перспективных технологий
Для поддержки современных высокопроизводительных процессоров компания Gigabyte разработала линейку материнских плат, названных создателями S-серией. Их особенностью является поддержка ряда фирменных технологий, направленных на повышение потребительских свойств. Число реализованных технологий нашло отображение в наименовании.
В таблице 1 представлены основные модели материнских плат серии S, выпущенные компанией Gigabyte и ориентированные на изделия корпорации Intel.
Таблица 1. Материнские платы Gigabyte серии S
Платы |
Повышенная надежность |
Технологии |
|||
Silent |
Speed |
Smart |
Safe |
||
-DS4 |
+ |
+ |
+ |
+ |
+ |
-DS3 |
+ |
+ |
+ |
+ |
|
-S3 |
+ |
+ |
+ |
||
-S2 |
+ |
+ |
|||
В качестве примера платы S-серии можно привести модель GigabyteGA-965P-DS3P, которая является улучшенной версией GigabyteGA-965P-DS3. Созданная на основе высокопроизводительного чипсета IntelP965, эта плата станет предметом дальнейшего рассмотрения.
Чипсет Intel P965
Чипсет iP965 Express Chipset (iP965) ориентирован на разработку систем mainstream. Поддерживает процессоры Intel Pentium D 900-серии, Pentium Extream Edition 965/955, Pentium 4 с технологией Hyper-Threading, а также Intel Core 2 Duo.
Состоит из двух компонентов: 82P965 Memory Controller Hub (MCH, 1226 FC-BGA), 82801НB I/O Controller Hub 8 (ICH8, 652 pin MBGA).и I/O Controller Hub.
Компонента MCH содержит контроллеры, управляющие системной шиной, оперативной памятью, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину с тактовой частотой 133, 200, 266 МГц, что обеспечивает передачу данных на частотах 533, 800, 1066 МГц.
Внешние видеосредства подключаются посредством интерфейса PCI Express x16 с пропускной способностью до 8 Гбайт/с.
Контроллер памяти чипсета iP965 предусматривают поддержку двух- и одноканального режимов работы памяти. Предусмотрено использование модулей DDR2 SDRAM (без ECC) с максимальным объемом 8 Гбайт и с частотой 533, 667 и 800 МГц.
Управление периферийными устройствами компьютера осуществляет второй компонент чипсета, представленный микросхемой ICH восьмой версии — ICH8.
Микросхема ICH8 поддерживает: до 4 портов Serial ATA II (300 Мбайт/с), до 10 портов USB 2.0, до 6 PCI Express x1, до 4 PCI (PCI Rev 2.3, 33 МГц), LPC (Low Pin Count), GPIO, Intel High Definition Audio (HD Audio, до 8 аудиоканалов, 32 бит, до 192 кГц), Gigabit LAN и другие средства, функции и технологии. Поддержка устройств IDE не предусмотрена, однако это можно осуществить с помощью специализированных средств.
В качестве второй микросхемы может использоваться микросхема 82801НR (ICH8 RAID — ICH8R). Она поддерживает до шести портов Serial ATA II и позволяет реализовать функции RAID 0 (stripe) и RAID 1 (mirror), а также RAID 5 и RAID 10. Кроме того, с ICH8R возможно использование технологии Intel Matrix Storage Technology.
Состав комплекта Gigabyte GA-965P-DS3P
В состав предоставленного комплекта материнской платы GigabyteGA-965P-DS3P (Рис. 1) входят: упаковочная коробка, материнская плата, созданная на основе чипсета iP965, комплект кабелей SATA, кабели ATA100/66 и floppy, заглушка на заднюю панель, и документация.

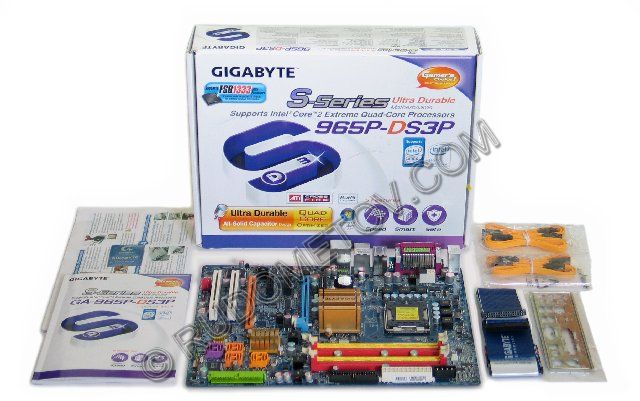

Рис. 1. Комплект Gigabyte GA-965P-DS3P
Основные технические параметры Gigabyte GA-965P-DS3P
Внешний вид материнской платы GigabyteGA-965P-DS3P представлен на Рис. 2, разъемы портов задней панели — на Рис. 3. В таблице 2, приведены основные характеристики этой платы.

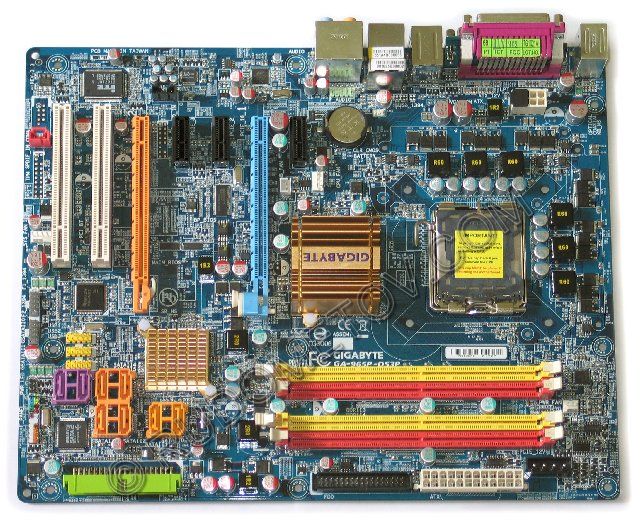

Рис. 2. Материнская плата Gigabyte GA-965P-DS3P

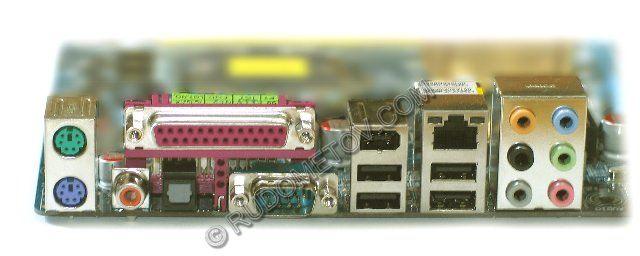

Рис. 3. Разъемы материнской платы Gigabyte GA-965P-DS3P
Таблица 2. Основные параметры материнской платы GigabyteGA-965P-DS3P
Элементы и подсистемы |
Параметры |
Процессор |
Intel Core 2 Extreme/Duo/Quad, Pentium Extreme/D/4, Celeron D c LGA775 с шиной 1066/800/533 МГц, а также с шиной 1333 МГц в случае Rev. 3.3 |
Чипсет |
Northbridge: Intel : 82P965 (MCH), |
Оперативная память |
Два канала, четыре DIMM DDR2 800/667/533 SDRAM, non-ECC, |
Видео |
1-2 видеоадаптера в слотах конструктива PCI Express x16, поддержка технологии ATI CrossFire |
Аудио |
HD Audio Realtek ALC888, до 8 каналов |
IDE |
Один порт IDE (2 устройства) с UltraDMA 100/66/33 |
Serial ATA |
Восемь портов Serial ATA II (300 Мбайт/с) c поддержкой RAID |
USB 2.0 |
Десять портов USB 2.0/1.1 (шесть – через кабель) |
IEEE1394 |
Три порта IEEE1394a (два – через кабель) |
LAN |
Gigabit (10/100/1000 Mbits/sec) LAN |
Порты задней панели |
Порты PS/2 клавиатуры и мыши, |
Слоты |
Два слота конструктива PCI Express x16, |
Форм-фактор |
ATX, размеры платы 305 мм х 244 мм |
Рассматривая особенности архитектуры материнской платы Gigabyte GA-965P-DS3P, необходимо отметить, что она относится к семейству наиболее надежных и устойчивых в работе плат. Об этом свидетельствует суффикс “D” в наименовании. Это достигнуто не только тщательностью проработки дизайна Gigabyte GA-965P-DS3P, но и применением высоконадежных, твердотельных конденсаторов (Solid).
Данные конденсаторы характеризуются повышенной устойчивостью к экстремальным условиям работы. Кроме того, данные элементы отличаются пониженным значением эквивалентного последовательного сопротивления, что снижает их температуру при работе. Срок службы при предельной допустимой температуре 105°С составляет более 3000 часов.
В дополнение к этому в Gigabyte GA-965P-DS3P, как это следует из Таблицы 1, реализованы три фирменные технологии: Safe, Smart, Speed.
Safe – повышение надежности системы благодаря использованию качественного дизайна платы, специальных утилит, а также технологий защиты BIOS.
Smart – набор утилит управления драйверами и BIOS, а также возможность мониторинга состояния системы и применения средств оптимального охлаждения и снижения шума работы системы.
Speed – средства оверклокинга для обеспечения максимальной производительности и специальные настройки для разного уровня подготовки пользователей.
Плата Gigabyte GA-965P-DS3P поддерживают работу современных процессоров, включая модели двуядерных Intel Pentium D и Core 2 Duo. Кроме того, инженерам Gigabyte удалось реализовать поддержку и четырехъядерных моделей, несмотря на отсутствие их официальной поддержки чипсетом iP965.
Режим работы модулей памяти DDR2 800/667/533 SDRAM с объемом до 8 Гбайт может быть одноканальным или двухканальным. Двухканальный режим позволяет получить максимально сбалансированную относительно информационных потоков систему.
Дизайн и архитектура материнской платы представлены на Рис. 4.
Рис. 4. Дизайн и архитектура материнской платы Gigabyte GA-965P-DS3P
Поддержка видеоподсистемы осуществлена наличием двух разъемов конструктива PCI Express х16 и соответствующими интерфейсами. В конфигурации с двумя видеоадаптерами обеспечена поддержка технологии ATI CrossFire. Первый слот поддерживает скоростной режим х16. Второй — не выше х4. Этот слот является разделяемым. Он делит общие линии со слотами PCI Express x1. В результате его использование исключает возможность работы устройств PCI Express x1. Данное обстоятельство часто не является критичным, поскольку в состав материнской платы интегрированы практически все наиболее востребованные аппаратные средства, и слоты PCI Express x1, как правило, остаются незадействованными.
За управление устройствами ввода-вывода традиционно отвечает вторая компонента, входящая в состав используемого чипсета. В качестве этой компоненты в материнской плате Gigabyte GA-965P-DS3P используется микросхема Intel 82801НR (ICH8R).
Из особенностей архитектуры следует отметить наличие двух микросхем BIOS, аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC888), сетевого контроллера Gigabit Ethernet (микросхема Marvell 88E8056), а также интерфейсов USB 2.0 и IEEE1394a (микросхема Texas Instruments TSB43AB23).
В архитектуре Gigabyte GA-965P-DS3P реализованы два массива RAID накопителей SATA. Один из них обеспечен микросхемой ICH8R с реализацией RAID 0/1/10/5, другой — Gigabyte SATA2 с реализацией RAID 0/1. Возможно использование и традиционных накопителей с интерфейсом Parallel ATA, подключаемых через один разъем соответствующего стандарта.
Энергоснабжение элементов материнской платы Gigabyte GA-965P-DS3P осуществляется через систему импульсных преобразователей процессора, подсистем видео и оперативной памяти.
Встроенные средства обеспечивают: определение температуры процессора, системы и блока питания, поддержка функции CPU Smart Fan, предупреждение о перегреве CPU, определение скорости вращения вентиляторов и сообщение о неисправностях, определение напряжения питания.
Из реализованных фирменных технологий следует отметить: Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию клавиши на стадии начальной загрузки; Xpress BIOS Rescue — загрузка резервной версии BIOS, предварительно сохраненной в скрытой области на жестком диске; Xpress Recovery2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты.
Расширенные возможности overclocking позволяют гибко управлять производительностью системы. Для этой цели пользователю предоставляется возможность изменения тактовых частот и уровней напряжения питания основных подсистем.
В дополнение к перечисленным функциональным возможностям данная плата поддерживает операционную систему Microsoft Windows VISTA Premium.
В заключение остается отметить, что благодаря применению качественных комплектующих и оптимальному дизайну материнской платы Gigabyte GA-965P-DS3P тестовая система, построенная на основе этой платы, продемонстрировала высокие уровни производительности и устойчивости. Во многих случаях полученные оценки производительности не уступали соответствующим показателям более дорогих моделей плат, ранее выпущенных данным производителем.
Материнская плата GA-965P-DS3P была предоставлена московским офисом компании Gigabyte
