Архитектура Abit AL8

Евгений Рудометов

http://www.rudometov.com

На основе чипсета Intel 945P компания Abit выпустила материнскую плату AL8, поддерживающих высокопроизводительные процессоры Intel, включая двуядерные модели

Стремительное развитие IT-индустрии осуществляется в условиях жесткой конкурентной борьбы. Крупнейшие игроки рынка, вкладывая гигантские средства, устанавливают правила в отрасли, приводящие нередко к постепенному вытеснению фирм, не обладающих необходимыми финансовыми, промышленными и людскими ресурсами. Поэтому, чтобы удержаться в этом секторе рынка, конкурирующим компаниям постоянно приходится изобретать что-то новое и внедрять передовые технологии в сжатые сроки. Тем, кто быстро и успешно реализовывают свои фирменные наработки, удается не только закрепиться на рынке IT, но и расширить свое участие в этом важном и прибыльном рынке.

В качестве примера можно привести компанию Abit, чьи новаторские разработки хорошо известны многочисленным отечественным компьютерным энтузиастам. Материнские платы этого производителя отличает большое число фирменных инноваций, среди которых такие как SoftMenu, OTIS, µGuru.

Одними из новейших изделий, недавно выпущенных данной компанией, являются новейшие варианты материнских плат, такими как, например, модель AbitAL8.

Основой этой платы стал объявленный в конце мая 2005 года чипсет Intel 945P Express, способный поддерживать двуядерные модели процессоров Intel.

Основа AbitAL8

Чипсет Intel 945P Express (i945P) ориентирован на создание высокопроизводительных настольных персональных компьютеров. Созданный на основе своего предшественника — Intel 945P, он унаследовал его новейшие технологии и повторил основные параметры. Однако появились и дополнительные свойства.

Прежде всего, это связано с поддержкой тактовой частоты 266 МГц, что  соответствует частоте передачи данных 1066 МГц. Это свойство обеспечило поддержку соответствующих процессоров, например, таких как старшие модели Intel Pentium 4 Extreme Edition, которые ранее могли работать только с i925XE.

Кроме того, чипсет i945P обеспечивает поддержку двуядерных процессоров Intel.

Не забыты и такие технологии как Hyper-Threading (многопотоковое исполнение, воспринимаемое операционной системой как дополнительные виртуальные процессоры и возможное при поддержке чипсетом, ОС и BIOS) и EM64T (выполнение 64-разрядных команд на 32-разрядных процессорах при поддержке чипсетом, ОС и BIOS).

Из дополнительных свойств, приобретенных чипсетом i945P, необходимо отметить поддержку модулей DDR2 400/533/667.

Чипсет состоит из двух компонентов. Первая из них отвечает за управление процессорной шиной, шиной графики PCIExpress X16, двумя каналами оперативной памяти, а также связью со второй компонентой чипсета. Она   отвечает за управление периферийными устройствами компьютера. Представлена микросхемой ICH седьмой версии — ICH7 и получившей наименование Intel 82801GB. Эта микросхема входит в базовый набор чипсета i945P.

Кроме Intel 82801GB возможно использование расширенной версии ICH7 — ICH7R (Intel 82801GR). Эта микросхема обеспечивает поддержку функций RAID.

Состав комплекта Abit AL8

В предоставленный для ознакомления и тестирования комплект Abit AL8 вошли:

·         Упаковочная коробка,

·         Материнская плата Abit AL8,

·         Защитная панель разъемов ввода/вывода,

·         CD-ROM и дискеты с программным обеспечением от Abit,

·         Кабель Floppy,

·         Один кабель Ultra DMA 66/100,

·         Четыре кабеля Serial ATA ,

·         Один переходник для электропитания двух устройств Serial ATA,

·         Дополнительная колодка с двумя разъемами USB и двумя разъемами IEEE1394,

·         Документация.

Основные технические параметры Abit AL8

Внешний вид материнской платы AL8 и ее разъемы представлены на Рис. 1 и Рис. 2. Основные параметры этой платы приведены в Таблице 1.

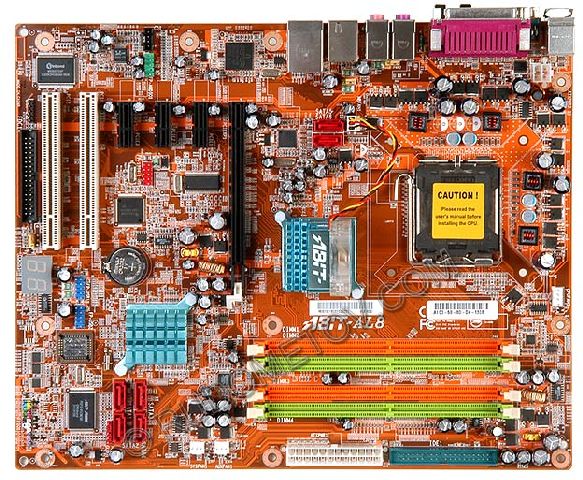

Фото 1. Материнская плата AbitAL8

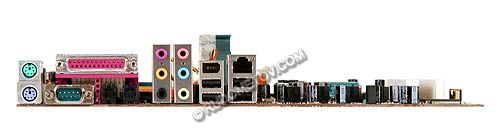

Фото 2. Разъемы материнской платы AbitAL8

Таблица 1.  Основные параметры материнской платы Abit AL8

Особенности архитектуры Abit AL8

Материнская плата выполнена на текстолите красно-оранжевого цвета. Создана на основе чипсета нового поколения Intel 945P в соответствии с требованиями работы современных компонентов. Структура и основные компоненты материнской платы Abit AL8 представлены на Рис. 3.

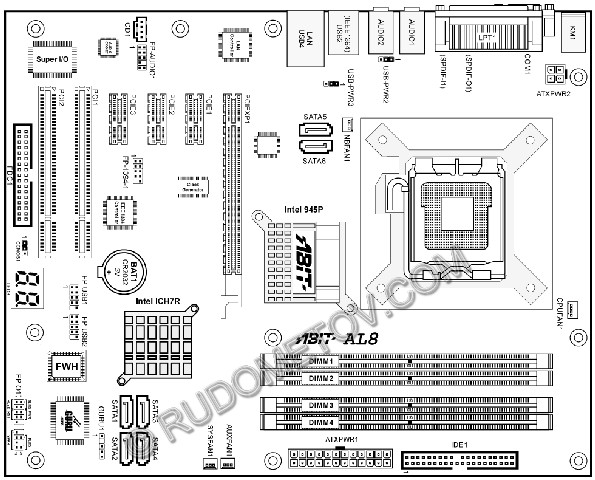

Рис. 3. Структура и основные компоненты материнской платы AbitAL8

Современные электронные компоненты обладают значительным энергопотреблением. В качестве средств охлаждения микросхем чипсета i945P применены специальные кулеры: небольшой радиатор — для ICH и радиатор большего размера, снабженный вентилятором — для MCH.

Плата Abit AL8 ориентирована в качестве основы массовых высокопроизводительных систем широкого применения. Она поддерживает новейшие варианты процессоров Intel. К ним относятся верхние модели Intel Pentium 4, процессоры линейки Extreme Edition и двуядерные модели. Однако могут применяться процессоры Intel Celeron, рассчитанные на шину 533 МГц.

Плата рассчитана на использование модулей типа DDR2 533/667 в одноканальной или двухканальной конфигурации.

Видеоадаптер подключается посредством шины PCI Express x16, пропускная способность которой в 3,5 раза больше традиционной шины AGP 8X.

Многоканальная аудиосистема реализована на основе микросхемы Realtek ALC880 CODEC. Реализовано восемь аудиоканалов.

В архитектуру материнской платы встроен сетевой контроллер Gigabit Ethernet, выполненный на микросхеме контроллера Broadcom BCM5789KFB. Подключение осуществляется через стандартный разъем RJ45.

За управление устройствами ввода-вывода отвечает вторая компонента чипсета — микросхема Intel 82801GB (ICH7R). Благодаря использованию данной микросхемы реализовано четыре порта Serial ATA 300 (четыре устройства) и один порт Parallel ATA-100 (UltraDMA 100/66/33, два устройства IDE). Накопители Serial ATA могут быть объединены в RAID-массив с функциями. Дополнительные два разъема Serial ATA обеспечены посредством специализированной микросхемы Sil3132 SATA Driver компании Silicon Image.

Для расширения компьютерной системы, создаваемой на базе материнской платы Abit AL8, сл и обеспечения ужат соответствующие слоты PCI и PCI Express x1.

Энергоснабжение элементов платы осуществляется через систему импульсных стабилизаторов и соответствующих подсистем видео и аудио.

Традиционно для современных моделей материнских плат в архитектуре Abit AL8 реализованы возможности аппаратного мониторинга, обеспечивающего контроль за напряжениями питания и работой охлаждающих вентиляторов. Это достигается с помощью фирменных аппаратно-программных компонентов, входящих в состав средств, получивших наименование ABIT μGuru 2005 Technology. Эта технология, основанная на специально разработанной микросхеме, обеспечивающей повышение уровней производительности и контроля, а также поддержку ряда функций, облегчающих эксплуатацию компьютера.

Производительность

Оценивая производительность материнских плат, созданных на основе i945P необходимо отметить, что данный чипсет, представляет собой, эволюционный, а не революционный продукт. При использовании традиционных процессоров с шиной 800 МГц и модулей DDR2 533 МГц производительность находится  практически на уровне решений, созданных на чипсетах линейки i915. Однако в случае применения новейших процессоров с шиной 1066 МГц и модулей DDR2 667 прирост относительно систем предыдущего поколения i915/i925X составляет несколько процентов. Значительно выше возрастает производительность при использовании двуядерных моделей: для оптимизированных приложений прирост может превысить 80%.

Материнская плата Abit AL8 предоставлена московским представительством компании Abit
