Архитектура Foxconn 945P7AA-8KS2

Евгений Рудометов

http://www.rudometov.com

На основе новейшего чипсета Intel 945P компания Foxconn выпустила серию материнских плат, получивших наименование 945P7AA и поддерживающих высокопроизводительные процессоры Intel, включая недавно объявленные двуядерные модели

В процессе развития компьютерного рынка все больше компаний занимаются производством компьютерных комплектующих. Среди этих фирм есть как хорошо разрекламированные бренды, так и сравнительно новые имена, малоизвестные широким слоям потенциальных пользователей.

Компанию Foxconn трудно назвать новичком на компьютерном рынке, хотя ее бренд пока и не столь известен, как у именитых конкурентов. Здесь стоит напомнить, что Foxconn является зарегистрированным товарным знаком Hon Hai Precision Industry Co., Ltd.

Компания Hon Hai (Foxconn) — мировой лидер по производству механических и электромеханических решений для отрасли связи, а также бытовой и компьютерной отраслей. Лидируя в производстве компьютерных интерфейсов и корпусов, она также является одним из крупнейших поставщиков кабелей и материнских плат. В 2004 году эта компания произвела 33 миллиона материнских плат, что является вторым по размеру объемом производства в мире. На 2005 год запланировано выпустить уже порядка пятидесяти миллионов штук данных изделий, существенная часть которых будет реализована под собственным брендом.

Одним из новейших изделий, недавно анонсированных этой компанией, является материнская плата Foxconn 945P7AA-8KS2, входящая в состав серии 945P7AA.

Основой этой платы стал объявленный 26 мая 2005 года новейший чипсет Intel 945P Express, способный поддерживать двуядерные модели процессоров Intel.

Особенности чипсета Intel 945P

Чипсет Intel 945P Express (i945P) ориентирован на создание высокопроизводительных настольных персональных компьютеров. Он  унаследовал новейшие технологии и параметры своего предшественника в лице Intel 915P. Однако новый представитель приобрел в процессе эволюционного развития и рячд дополнительных свойств.

Прежде всего, это связано с поддержкой тактовой частоты 266 МГц, что  соответствует частоте передачи данных 1066 МГц. Это свойство обеспечило поддержку соответствующих процессоров, например, таких как старшие модели Intel Pentium 4 Extreme Edition, которые ранее могли работать только с i925XE.

Кроме того, чипсет i945P обеспечивает поддержку двуядерных процессоров Intel.

Не забыты и такие технологии как Hyper-Threading (многопотоковое исполнение, воспринимаемое операционной системой как дополнительные виртуальные процессоры и возможное при поддержке чипсетом, ОС и BIOS) и EM64T (выполнение 64-разрядных команд на 32-разрядных процессорах при поддержке чипсетом, ОС и BIOS).

Из дополнительных приобретенных чипсетом i945P возможностей, относящихся к подсистеме памяти, необходимо отметить поддержку модулей DDR II 400/533/667.

Управление периферийными устройствами компьютера осуществляет вторая компонента чипсета, представленная микросхемой ICH седьмой версии. В соответствии с этим фактом она получила наименование ICH7 и представлена микросхемой Intel 82801GB. Эта микросхема входит в базовый набор чипсета i945P.

Кроме Intel 82801GB возможно использование расширенной версии хаба ICH7 — ICH7R (Intel 82801GR). Эта микросхема обеспечивает поддержку функций RAID.

Состав комплекта Foxconn 945P7AA-8KS2

Фото 1. Состав комплекта Foxconn 945P7AA-8KS2

В состав комплекта Foxconn 945P7AA-8KS2 входят (Фото 1):

·         Упаковочная коробка,

·         Материнская плата Foxconn 945P7AA-8KS2,

·         Защитная панель разъемов ввода/вывода,

·         Компакт-диск с программным обеспечением от Foxconn,

·         Кабель Floppy,

·         Два кабеля Ultra DMA 66/100/,

·         Два кабеля Serial ATA ,

·         Два переходника для электропитания устройств Serial ATA,

·         Документация.

Основные технические параметры Foxconn 945P7AA-8KS2

Компания Foxconn выпускает несколько моделей материнских плат, входящих в состав серии 945P7AA. Ниже приведены параметры представленного сэмпла Foxconn 945P7AA-8KS2 (Фото 2 и Фото 3) в сравнении с более полным вариантом Foxconn 945P7AA-8EKRS2.

Фото 2. Материнская плата Foxconn 945P7AA-8KS2

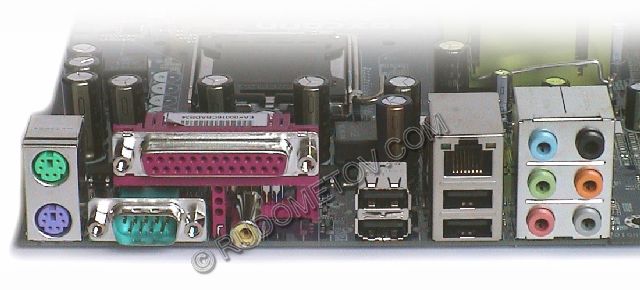

Фото 3. Разъемы материнской платы Foxconn 945P7AA-8KS2

Основные параметры Foxconn 945P7AA-8KS2

Особенности архитектуры Foxconn 945P7AA-8KS2

Материнская плата выполнена на текстолите синего цвета. Создана в соответствии с требованиями работы современных компонентов.

В качестве средств охлаждения микросхем чипсета i945P применены пассивные кулеры, представленные радиаторами.

Необходимо отметить, что материнская плата Foxconn 945P7AA-8KS2 ориентирована в качестве основы массовых высокопроизводительных систем широкого применения. Она поддерживает новейшие модели процессоров Intel. К этим моделям относятся топовые варианты Intel Pentium 4, процессоры линейки Extreme Edition. Кроме того, данная плата поддерживает и мощные двуядерные модели, но могут применяться также и процессоры Intel Celeron, рассчитанные на шину 533 МГц.

В подсистеме памяти могут использоваться модули DDR II 533/667 МГц в одноканальной или двухканальной конфигурации. При этом двухканальные конфигурации являются предпочтительными.

Видеоадаптер подключается посредством шины PCI Express x16.

За управление устройствами ввода-вывода отвечает вторая компонента чипсета. В качестве этой  компоненты в Foxconn 945P7AA-8KS2 используется микросхема Intel 82801GB (ICH7).

В архитектуру материнской платы встроен сетевой контроллер Gigabit Ethernet, реализованный на микросхеме контроллера Broadcom BCM5789KFB.

Многоканальная аудиосистема реализована на основе микросхемы Realtek ALC880 CODEC. В Foxconn 945P7AA-8KS2 реализовано восемь аудиоканалов.

Для расширения компьютерной системы, создаваемой на базе материнской платы Foxconn 945P7AA-8KS2 служат соответствующие слоты, представленные традиционными разъемами PCI (до 133 Мбайт/с) и PCI Express x1 (до 500 Мбайт/с).

Архитектура материнской платы благодаря поддержке компоненты чипсета ICH7 имеет в своем составе четыре порта Serial ATA 300 (четыре устройства) и один порт Parallel ATA-100 (UltraDMA 100/66/33, два устройства IDE).

Благодаря специализированной микросхеме IT8212 реализованы функции RAID 0, RAID 1, RAID 0+1, RAID JBOD. Здесь необходимо напомнить, что RAID позволяет более безопасно хранить ценные данные и в то же время увеличивает скорость чтения и записи данных.

Представленный вариант платы имеет в своей архитектуре четыре порта USB 2.0, выведенные на заднюю панель, но поддержка портов IEEE 1394 не предусмотрена. Однако место на плате под соответствующую микросхему выделено.

Энергоснабжение элементов материнской платы Foxconn 945P7AA-8KS2 осуществляется через систему импульсных стабилизаторов — четырехканальный VRM процессора, а также соответствующих VRM подсистем видео и аудио.

Традиционно в архитектуре материнской платы реализованы возможности аппаратного мониторинга, обеспечивающего контроль за напряжениями питания и работой охлаждающих вентиляторов.

Производительность

Оценивая производительность материнских плат, созданных на основе I945P необходимо отметить, что данный чипсет, представляет собой эволюционный, а не революционный продукт. Поэтому ожидать значительного прироста не следует.

Действительно, при использовании традиционных процессоров с шиной 800 МГц и модулей DDRII 533 МГц производительность находится на уровне плат с I925/915. Однако в случае применения новейших процессоров с шиной 1066 МГц и модулей DDRII 667 МГц производительность все-таки выше систем, созданных на основе предшествующих специализированных наборов — не только чипсета I915P, но и более мощного чипсета I925X. Остается напомнить, что приведенная плата поддерживает и двуядерные процессоры, которые для ряда программных продуктов обеспечивают до 80% прироста.

Все это дает основание рекомендовать рассмотренную материнскую плату в качестве основы высокопроизводительных компьютерных систем.

Материнская плата Foxconn 945P7AA-8KS2 предоставлена московским представительством компании Foxconn
