Архитектура Foxconn 925XE7AA

Евгений Рудометов

http://www.rudometov.com

На основе чипсета Intel 925XE компания Foxconn разработала и выпустила высокопроизводительную материнскую плату, ориентированную на верхние  модели процессоров Intel Pentium 4 и поддерживающую целый ряд  перспективных технологий

Продолжая экспансию на мировые компьютерные рынки, компания Foxconn  осуществляет выпуск высокотехнологичных изделий под своим собственным брендом. Основанная в 1974 году, она обладает мощным интеллектуальным, производственным и финансовым потенциалами. Компания Foxconnна является крупнейшим OEM-производителем компьютерных комплектующих для таких фирм как HP, Dell, IBM, Gateway, Apple и многих других. Среди этих комплектующих видное место занимают материнские платы. С некоторыми моделями уже познакомились отечественные пользователи и могли оценить их высокое качество. Эти платы, представленные в разных ценовых категориях, ориентированы на современные высокопроизводительные процессоры.

В качестве изделий сектора High End компьютерного рынка можно привести материнские платы, созданные на основе специализированного набора микросхем системной логики (чипсета) Intel 925X. Это, например, модель 925A01-8EKRS2, недавно рассмотренная на страницах данного издания.

Однако, как известно, прогресс не стоит на месте, и вскоре после выхода более совершенного варианта линейки специализированных наборов Intel 925, представленного чипсетом Intel 925XE (i925XE), компания Foxconn разработала и выпустила материнскую плату FOXCONN 925XE7AA-8EKRS2 (артикул 925A02-8EKRS2).

Эта плата имеет полное наименование FOXCONN 925XE7AA-8EKRS2 (расшифровка  буквенно-цифрового кода приведена ниже). Однако в дальнейшем будет использоваться, как правило, сокращенное наименование данной платы — FOXCONN 925XE7AA.

Указанная материнская плата поддерживает процессоры корпорации Intel в новейшем конструктиве LGA 775 и реализует в своей архитектуре перспективные отраслевые и фирменные технологии. Основой этой платы стал высокопроизводительный чипсет I925XE, относящийся, как и его предшественник — чипсет I925X (а до него — I875), к элементам HighEnd, и предназначенный для поддержки соответствующих процессоров Intel.

Чипсет Intel 925XE

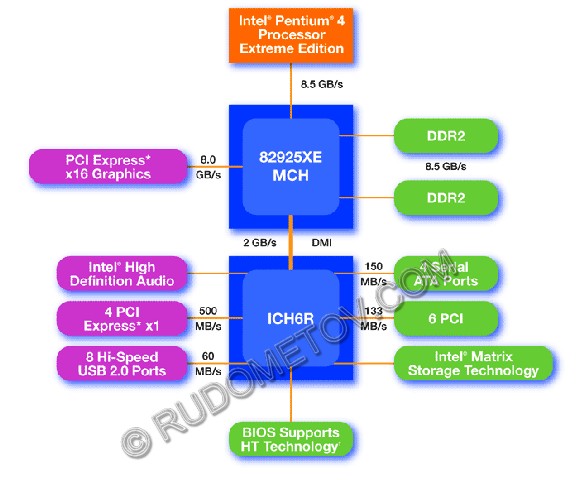

Рис. 1. Структура компьютера, созданного на основе чипсета Intel 925XE

Чипсет i925XE (Рис. 1), как и набор I925X, ориентирован на создание высокопроизводительных настольных персональных компьютеров и мощных рабочих станций начального уровня. Предназначен в качестве основы для систем с процессорами Intel Pentium 4, созданными по технологии 90 нм,   подключаемыми через разъем LGA775 и работающими с шиной FSB типа QPB (Quad-Pumped Bus).

Тактовая частота шины может составлять 133, 200, 266 МГц, что обеспечивает передачу данных на частотах 533/800/1066 МГц и адресов на частотах поддержку 266/400/533 Мгц.

Чипсет поддерживает технологии Hyper-Threading (многопоточное исполнение программного кода), EM64T (64-разрядная адресация и выполнение 64-разрядных команд), для которых требуется также поддержка  процессором, BIOS и операционной системой.

Традиционно для наборов микросхем системной логики чипсет состоит из двух компонентов, называемых Memory Controller Hub (MCH) и I/O Controller Hub (ICH).

Базовый комплект чипсета i925XE состоит из микросхем Intel 82925XE Memory Controller Hub (MCH) и Intel 82801FB (ICH6). В качестве второй микросхемы могут применяться улучшенные варианты ICH. Это может быть, например, Intel 82801FR (ICH6R), обладающая расширенными возможностями работы с дисковой подсистемой памяти.

Встроенный в Intel 82925XE контроллер процессорной шины FSB типа QPB поддерживает шину с тактовой частотой 266/200/133 МГц, что обеспечивает передачу данных на частотах 1066/800/533 МГц. Тактовая частота 1066 МГц обеспечила поддержку High-End процессоров IntelPentium 4 ExtremeEdition с частотой шины 1066 МГц.

Встроенный в микросхему Intel 82925XE контроллер памяти предусматривает поддержку двух и одноканального режимов работы памяти DDR2 SDRAM. Возможны конфигурации с использованием DDR2 SDRAM с частотой передачи данных 400 и 533 МГц. Максимальный объем оперативной памяти — до 4 Гбайт. В соответствии с документацией, поддержку в линейке I925X/I925XE поддержку ECC обеспечивает только I925X.

По скорости работы i925XE, как и I925X, превосходит i915. Это достигнуто в основном за счет использования специальной технологии работы подсистемы памяти. Эта технология является аналогом технологии PAT, реализованной в предыдущих чипсетах I875, ориентированных, как и I925X, и I925XE, на высокопроизводительные компьютерные системы High End.

Состав комплекта FOXCONN 925XE7AA

Материнская плата FOXCONN 925XE7AA (FOXCONN 925XE7AA-8EKRS2, 925A02). Входящие в полное наименование символы  означают кодировку применяемых в архитектуре интегрированных средств: L —  100 М LAN, K — 1G LAN, 6 — шесть каналов audio, 8 — восемь каналов audio, E — IEEE 1394, S — SATA, R — RAID. Используя эту информацию, совсем не трудно расшифровать код, являющийся второй частью наименования, и получить представление о функциональных возможностях материнской платы FOXCONN 925XE7AA-8EKRS2.

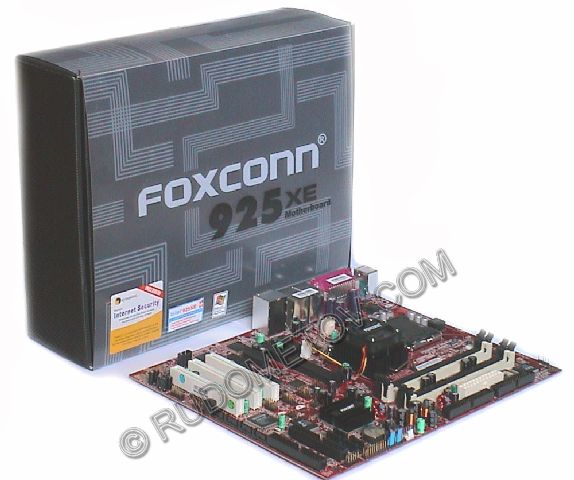

Рис. 2. Комплект материнской платы FOXCONN 925XE7AA

В состав комплекта (Рис. 2) материнской платы FOXCONN 925XE7AA (FOXCONN 925XE7AA-8EKRS2) стандартно входят следующие компоненты:

·          Упаковочная коробка оригинального дизайна,

·          Материнская плата FOXCONN 925XE7AA (Рис. 3 и Рис. 4),

·          Защитная панель ввода/вывода,

·          Документация на английском языке,

·          Компакт-диск с программным обеспечением от FOXCONN,

·          Три дискеты с драйверами для контроллеров RAID,

·          Три круглых кабеля Ultra DMA 66/100/133,

·          Один кабель дисковода floppy,

·          Восемь кабелей Serial ATA 150 (в предоставленном комплекте – шесть кабелей),

·          Четыре кабеля питания Serial ATA 150 для подключения восьми устройств  (в предоставленном комплекте – два кабеля),

·          Модули USB 2.0 (четыре порта), IEEE1394b (два порта),

·          Карта Wi-Fi (optional),

·          Антенна Wi-Fi (optional).

Основные технические параметры FOXCONN 925XE7AA

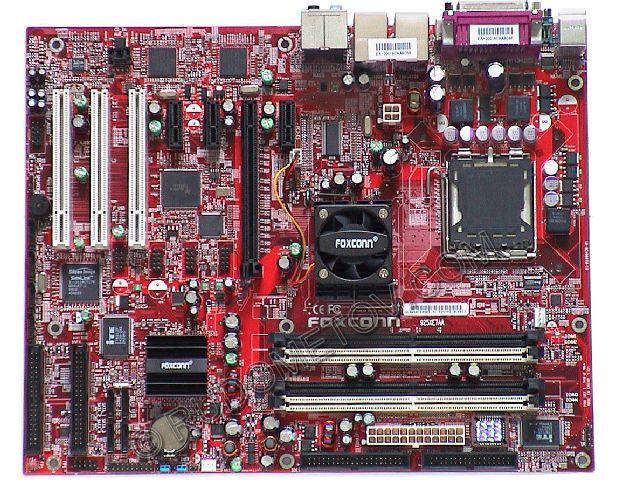

Рис. 3. Материнская плата FOXCONN 925XE7AA

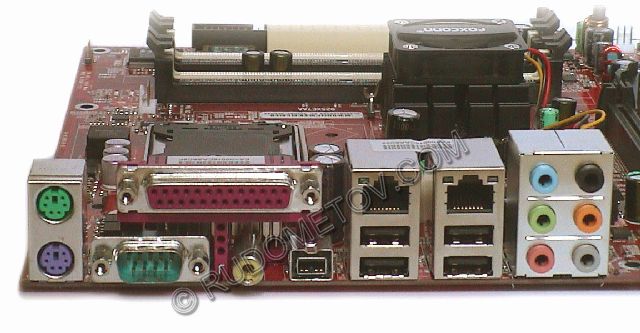

Рис. 4. Внешние разъемы материнской платы FOXCONN 925XE7AA

Процессор

·          Поддержка процессора Intel Pentium 4 (90 нм, Prescott) в корпусе LGA 775 с системной шиной 533, 800, 1066 МГц,

·          Поддержка процессоров Intel Celeron с шиной 533 МГц в корпусе LGA 775.

Чипсет

·         Intel 82925XE (MCH),

·         Intel 82801FR (ICH6R).

Оперативная память

·         Четыре разъёма (240 контактов) для оперативной памяти DIMM,

·         Поддержка одного или двух каналов оперативной памяти,

·         Модули памяти DDR2 400 или DDR2 533,

·         Максимальный объем — до 4 Гбайт,

·         Поддержка PAT.

USB 2.0

·          Восемь (4+4) портов USB 2.0.

IEEE1394

·          Три порта (1 x 1394b + 1 x 1394a 4-контактный + 1 x 1394a 6-контактный).

Видео

·          Видеоадаптер в слоте PCI Express x16.

Аудио

·          Встроенный 7.1-канальный High Definition (Realtek).

LAN

·          Два встроенных контроллера Gigabit Ethernet (10/100/1000) controllers, два порта (Broadcom).

Системный BIOS

·          8 Мбит flash EEPROM w/ LAN boot, PnP, ACPI, WfM, DMI 2.0.

Накопители

·          Интерфейс флоппи-дисковода,

·          Intel ICH6R: один Parallel ATA IDE; четыре Serial ATA c RAID 0, RAID 1 и Intel Matrix Storage Technology.

·

Разъемы внешних устройств

·          Порты PS/2 клавиатуры и мыши,

·          Один последовательный порт,

·          Один параллельный порт,

·          Один порт IEEE1394b,

·          Два порта LAN (RJ-45),

·          Четыре порта USB 2.0,

·          Шесть разъемов аудио,

·          SPDIF.

Слоты

·          один слот PCI Express x16,

·          три слота PCI Express x1,

·          три слота PCI.

Форм-фактор

·          ATX,

·          Размеры  12” x 9.6” (305 мм х 244 мм).

Особенности архитектуры FOXCONN 925XE7AA

Материнская плата FOXCONN 925XE7AA выполнена на текстолите яркого красного цвета. Разводка платы является в значительной степени стандартной. Краткое описание основных перемычек, которые задают параметры, определяющие режимы работы, приведено непосредственно на поверхности платы.

Учитывая направленность платы FOXCONN 925XE7AA,  рекомендуется использование высокопроизводительных моделей процессоров Intel Pentium 4 с технологиями Hyper-Threading, EM64T и шиной 1066 МГц (частота передачи данных). Это обеспечивает достижение максимального уровня производительности. Кстати, используя новейшие программные коды BIOS возможно применение последних моделей. Это могут быть модели Intel Pentium 4 степпинга E0 с высокой тактовой частотой работы ядра, например, 3,8 ГГц, а также соответствующие модели Intel Pentium 4 Extreme Edition.

Тем не менее, несмотря на ориентацию материнской платы на сектор высокопроизводительных систем, возможно использование и менее производительных моделей процессоров. Это могут быть, например, процессоры, рассчитанные на шину 533 МГц.

В архитектуре материнской платы FOXCONN 925XE7AA в подсистеме оперативной памяти используются модули DDR2 SDRAM, работающие на частотах 400 и 533 МГц.

За управление устройствами ввода-вывода традиционно отвечает компонента ICH, входящая в состав чипсета. В качестве этой  компоненты предоставленного экземпляра материнской платы FOXCONN 925XE7AA используется микросхема Intel 82801FR (ICH6R).

В архитектуре материнской платы встроены два сетевых контроллера Gigabit Ethernet, представленные микросхемами Broadcom.

Порты внешнего последовательного интерфейсов представлены IEEE1394b (до 800 Мбит/с), IEEE1394а (до 400 Мбит/с) и USB 2.0 (до 480 Мбит).

Для расширения компьютерной системы, созданной на базе материнской платы FOXCONN 925XE7AA, служат соответствующие слоты расширения, представленные традиционными разъемами PCI и сравнительно новыми PCI Express x1.

Архитектура материнской платы имеет в своем составе восемью портами Serial ATA 150 и тремя порт Parallel ATA-100. Увеличить производительность подсистемы жестких дисков можно с помощью технологии RAID 0, а защиту данных — с помощью технологии RAID 1. Для расширения возможностей RAID в архитектуре используется дополнительные микросхемы: Silicon Image 3114 RAID (четыре порта Serial ATA с возможностью объединения в RAID 0, RAID 1, RAID 5, RAID 10, JBOD), ITE 8212F IDE RAID (два Ultra DMA 133/100/66 с возможностью объединения в RAID 0, RAID 1, RAID 0+1, JBOD).

Рассматривая возможности материнской платы FOXCONN 925XE7AA, необходимо отметить, что эта плата поддерживает также целый ряд фирменных технологий: SuperBoot, SuperBIOS, SuperRecovery, SuperSpeed.

Конечно, не обойдены вниманием конструкторов данной материнской платы и возможности разгона.

Оценивая возможности установки многочисленных параметров, определяющих режимы работы элементов материнской платы и комплектующих компьютера, следует отметить, что конкретные возможности зависят от версии программного кода BIOS.

Энергоснабжение элементов материнской платы FOXCONN 925XE7AA осуществляется через систему импульсных стабилизаторов (VRM), интегрированных в ее архитектуру. Они представлены VRM процессора, шины  PCI Express x16 и модулей оперативной памяти.

Остается добавить, что в архитектуре материнской платы FOXCONN 925XE7AA реализованы традиционные возможности аппаратного мониторинга. Это осуществляется средствами многофункциональной микросхемы ITE IT8712F-A. Обеспечивается контроль за напряжениями питания  (+3,3, +5, +12 В), работой трех охлаждающих вентиляторов, температурой процессора (встроен в кристалл процессора) и платы (встроен в плату).

Подводя итог всему вышесказанному, высокопроизводительная, многофункциональная плата FOXCONN 925XE7AA (FOXCONN 925XE7AA-8EKRS2), созданная на основе High-End чипсета i925XE, может быть рекомендована широкому кругу пользователей.

Материнская плата FOXCONN 925XE7AA-8EKRS2 предоставлена московским представительством компании Foxconn
