Архитектура Foxconn 925A01
Евгений Рудометов
http://www.rudometov.com
Компанией Foxconn разработана и выпущена на компьютерный рынок очередная высокопроизводительная материнская, созданная на основе чипсета Intel 925X, ориентированная на процессоры Intel Pentium 4 и поддерживающая современные, перспективные технологии
Изделия компании Foxconn были до поры до времени хорошо известны в основном специалистам крупных компьютерных фирм, для которых эта компания выпускала целый ряд комплектующих. Однако сравнительно недавно Foxconn, обладающая мощным интеллектуальным, производственным и финансовым потенциалами, решила выступить на рынке под своим собственным брендом, потеснив былых и существующих заказчиков ее высокотехнологичной продукции.
И надо сказать, попытка оказалась вполне успешной. Маркетинговый прессинг и сравнительно высокое качество изделий дали ожидаемые результаты, и бренд Foxconn стремительно завоевывает всемирный компьютерный рынок, включая российский. Как следствие этих усилий, отечественные пользователи могут познакомиться уже с целым рядом материнских плат, созданных инженерами данной компании на основе качественных комплектующих. Эти платы, представленные в разных ценовых категориях, ориентированы на современные высокопроизводительные процессоры.
В качестве одного из примеров моделей сектора HighEnd можно привести сравнительно недавно разработанную материнскую плату FOXCONN 925A01. Эта плата имеет полное наименование FOXCONN 925A01-8EKRS2 (расшифровка буквенно-цифрового кода приведена ниже). Однако в дальнейшем будет использоваться, как правило, сокращенное наименование данной платы — FOXCONN 925A01 — по наименованию серии — 925 SeriesMotherboard.
Указанная материнская плата поддерживает процессоры корпорации Intel в новейшем конструктиве LGA 775 и реализует в своей архитектуре перспективные отраслевые и фирменные технологии. К таким отраслевым технологиям относятся PCI Express, новые встроенные средства многоканального звука высокого качества, средства RAID и, конечно, двухканальная подсистема оперативной памяти. Основой этой платы стал новейший, высокопроизводительный и популярный не только среди производителей, но также и среди пользователей набор микросхем системной логики (чипсет) Intel 925X, относящийся к элементам HighEnd.
Чипсет Intel 925X

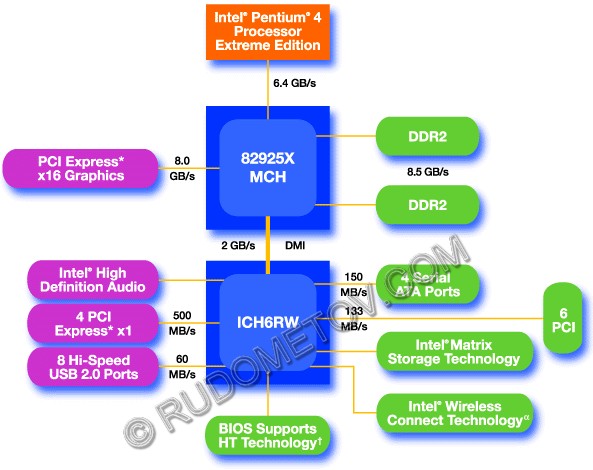

Рис. 1. Структура компьютера, созданного на основе чипсета Intel 925X
Чипсет Intel 925X (i925X) ориентирован на создание высокопроизводительных настольных персональных компьютеров и мощных рабочих станций начального уровня. Поддерживает системы с процессорами Intel Pentium 4 с технологией Hyper-Threading, созданными по технологии 90 нм, подключаемыми через разъем LGA775 и работающими с шиной FSB типа QPB (Quad-Pumped Bus), тактовая частота которой может составлять 133 или 200 МГц.
Как известно, шина FSB типа QPB при тактовой частоте 133 МГц осуществляет передачу данных с частотой 533 МГц, адресной части — 266 МГц, что обеспечивает пиковую пропускная способность до 4,2 Гбайт/с. При тактовой частоте 200 МГц передача данных осуществляется с частотой 800 МГц, а адресной части — 400 МГц. В этом режиме пиковая пропускная способность достигает значения 6,4 Гбайт/с. Шиной поддерживается 32-битная адресация, что обеспечивает до 4 Гбайт оперативной памяти.
Традиционно для наборов микросхем системной логики чипсет состоит из двух компонентов, называемых Memory Controller Hub (MCH) и I/O Controller Hub (ICH).
Базовый комплект чипсета i925X состоит из микросхем Intel 82925X Memory Controller Hub (MCH) и Intel 82801FB (ICH6). В качестве второй микросхемы может использоваться улучшенные варианты ICH6. Это может быть микросхема Intel 82801FR (ICH6R), обладающая расширенными возможностями работы с дисковой подсистемой памяти, или микросхема Intel 82801FW (ICH6W) с интегрированным контроллером Wi-Fi, или микросхема Intel 82801FRW (ICH6RW), обладающая обеими указанными функциями. Правда, необходимо отметить, что спустя несколько месяцев после анонса и выпуска i925X, компания Intel объявила о временном прекращении поставок второй компоненты чипсета, в которой реализованы средства Wi-Fi, объяснив это экономической нецелесообразностью в виду отсутствия должного спроса.
Оценивая возможности компонентов чипсета, необходимо отметить, что корпорация Intel объявила о временном прекращении поставок микросхем, поддерживающих беспроводные технологии. Это вызвано пока слабой востребованностью подобных микросхем на компьютерном рынке. Но по заявлению самой корпорацией, она не отрицает возможности возобновления выпуска данных компонентов в будущем.
Микросхемы MCH и ICH соединены специальной локальной шиной Direct Media Interface (DMI) со скоростью передачи данных до 10 Гбит/с в каждом направлении при обеспечении полного дуплекса.
Компонента MCH содержит в своем составе контроллеры, предоставляющие интерфейсы с высокой пропускной способностью. Эти контроллеры управляют системной шиной с передачей данных с частотой 533 или 800 МГц, а также двухканальной оперативной памятью. Кроме того, они организуют работу графического интерфейса PCI Express x16 и средств связи с микросхемой ввода/вывода ICH.
Встроенный в Intel 82925X контроллер процессорной шины FSB типа QPB поддерживает шину с тактовой частотой 200/133 МГц, что обеспечивает передачу данных на частотах 800/533 МГц.
Встроенный в микросхему Intel 82925X контроллер памяти предусматривает поддержку двух и одноканального режимов работы памяти DDR2 SDRAM (Double Data Rate SDRAM — SDRAM с передачей данных по передним и задним фронтам тактовых импульсов шины памяти). Возможны конфигурации с использованием DDR2 SDRAM с частотой передачи данных 400 и 533 МГц. Максимальный объем оперативной памяти — до 4 Гбайт, обеспечена поддержка ECC.
Двухканальная память DDR2 с частотой 533 МГц имеет максимальную пропускную способность до 8,5 Гбайт/с.
По скорости работы i925X превосходит i915. Это достигнуто в основном за счет использования специальной технологии работы подсистемы памяти. Эта технология является аналогом технологии PAT, реализованной в предыдущих чипсетах I875, ориентированных, как и I925X, на высокопроизводительные компьютерные системы High End.
Микросхемой MCH поддерживаются разные частотные режимы работы для шин процессора и памяти.
Управление периферийными устройствами компьютера осуществляет вторая компонента чипсета. При этом необходимо отметить, что в чипсете i925X использована микросхема ICH шестой версии. В соответствии с этим фактом она получила наименование ICH6 и представлена микросхемой Intel 82801FB. Эта микросхема входит в базовый набор чипсета i925X.
Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают: один канал IDE с поддержкой ATA 33/66/100 (до двух устройств IDE), четыре порта Serial ATA 150, восемь портов USB 2.0, до четырех PCI Express x1, до семи PCI (PCI Rev 2.3, 32 бит/33 МГц), LPC (Low Pin Count), контроллер Intel High Definition Audio с поддержкой трех кодеков, AC ’97 2.3 (до 8 каналов), интегрированный контроллер LAN (10/100 Mb/s Ethernet), SMBus, Wireless Connect Technology (только для ICH6W/ICH6RW), APIC, ACPI Rev.2.0, а также другие средства и функции.
Кроме Intel 82801FB, как было указано выше, возможно использование расширенной версии хаба ICH6 — ICH6R, ICH6W, ICH6RW.
Состав комплекта FOXCONN 925A01
Материнская плата FOXCONN 925A01 (FOXCONN 925A0-P-8EKRS2) относится к серии плат 925A01. Входящие в полное наименование символы означают кодировку применяемых в архитектуре интегрированных средств: L — 100 М LAN, K — 1G LAN, 6 — шесть каналов audio, 8 — восемь каналов audio, E — IEEE 1394, S — SATA, R — RAID. Используя эту информацию, совсем не трудно расшифровать код, являющийся второй частью наименования, и получить представление о функциональных возможностях материнской платы FOXCONN 925A01-8EKRS2 или, к слову сказать, какой-либо другой платы, выпускаемой компанией Foxconn. Кстати, из самого существования шифра можно предположить, что существуют варианты с другим набором функциональных возможностей. И как следует из технической документации — 925A01 motherboard User Manual, это действительно так. Возможны варианты со скоростью 10/100 Мбит/с LAN, без IEEE 1394, с шестью аудиоканалами и т. п.
Однако необходимо напомнить, что здесь представлен исключительно вариант FOXCONN 925A01-8EKRS2 и только для краткости описываемая материнская плата в дальнейшем именуется как FOXCONN 925A01.

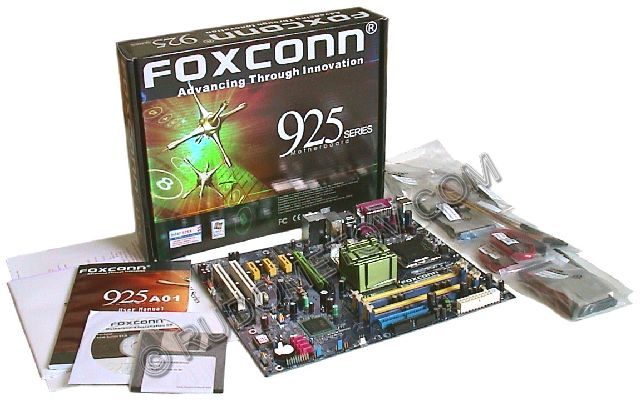

Рис. 2. Состав комплекта FOXCONN 925A01 (FOXCONN 925A01-8EKRS2)
Согласно сопровождающим документам в состав комплекта материнской платы FOXCONN 925A01 (FOXCONN 925A01-8EKRS2) стандартно входят следующие компоненты:
· Упаковочная коробка, цветная с переливающимся, голографическим покрытием,
· Материнская плата FOXCONN 925A01,
· Защитная панель ввода/вывода, соответствующая спецификации ATX 2.01,
· Документация на английском языке (925A01 motherboard User Manual, Serial ATA RAID User’S Guide),
· Карта с описанием элементов и разъемов на материнской плате,
· Компакт-диск с программным обеспечением от FOXCONN (драйверы, Adobe Acrobat Reader, Norton Internet Security 2004, Foxconn SuperUtilities, DirectX 9.0b и т. п.),
· Гибкий 3,5-дюймовый диск с драйверами (ICH6R S-ATA RAID Driver),
· Кабель Ultra DMA 66/100/133,
· Кабель для подключения гибкого дисковода,
· Два кабеля Serial ATA 150,
· Кабель электропитания двух устройств Serial ATA 150,
· Модуль ввода/вывода USB 2.0 (два порта),
· Модуль ввода/вывода SPDIF (один порт).
Основные технические параметры материнской платы FOXCONN 925A01

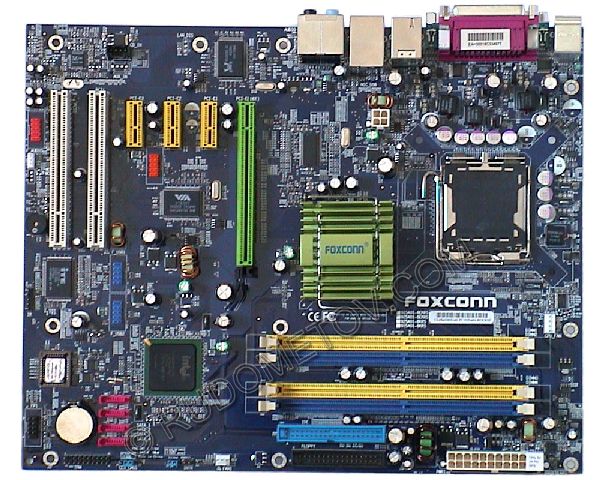

Рис. 3. Материнская плата FOXCONN 925A01

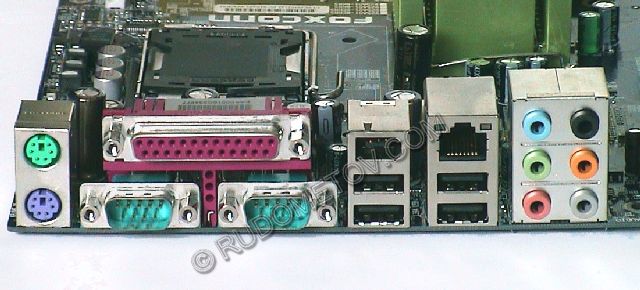

Рис. 4. Внешние разъемы материнской платы FOXCONN 925A01
Процессор
· Поддержка процессора Intel Pentium 4 (90 нм, Prescott) в корпусе LGA 775 с системной шиной 533 и 800 МГц,
· Поддержка процессоров Intel Celeron с шиной 533 МГц в корпусе LGA 775.
Чипсет
· Intel 82925X (MCH),
· Intel 82801FR (ICH6R).
Оперативная память
· Четыре разъёма (240 контактов) для оперативной памяти DIMM,
· Поддержка одного или двух каналов оперативной памяти,
· Модули памяти DDR2 400 или DDR2 533,
· Максимальный объем — до 4 Гбайт,
· Поддержка PAT.
USB 2.0
· Восемь портов USB 2.0.
IEEE1394
· Два порта, обеспеченные VIA VT6307.
Видео
· Видеоадаптер в слоте PCI Express X16.
Аудио
· Аудиоподсистема Intel High Definition Audio на базе 8-канального кодека Realtek ALC880,
· AC’97, SPDIF.
LAN
· Гигабитная (10/100/1000 Мбит/с) сетевая подсистема на базе гигабитного сетевого контроллера Realtek RTL8110S-32.
Системный BIOS
· 4 Мбит flash ROM,
· Award
BIOS
Накопители
· Интерфейс флоппи-дисковода,
· Intel ICH6R: один Parallel ATA IDE с поддержкой протоколов UltraDMA 100/66/33; четыре Serial ATA c RAID 0, RAID 1 и Intel Matrix Storage Technology.
Разъемы внешних устройств
· Один параллельный порт,
· Один порт LAN (RJ-45),
· Шесть разъемов аудио,
· Четыре порта USB 2.0,
· Один порт IEEE1394a,
· Два последовательных порта,
· Порты PS/2 клавиатуры и мыши.
Слоты
· один слот PCI Express x16,
· три слота PCI Express x1,
· два слота PCI.
Форм-фактор
· микро-ATX,
· Размеры 12” X 9.6” (305 мм х 244 мм).
Оценивая технические параметры и функциональные возможности материнской платы FOXCONN 925A01-8EKRS2, необходимо отметить, что они во многом совпадают с материнской платой FOXCONN 915A01-P-8EKRS2. Это, вообще говоря, не является странным, поскольку технические дизайнеры плат часто используют уже хорошо опробованные, удачные решения. Однако, сравнивая указанные платы, не следует забывать, что основой FOXCONN 925A01-8EKRS2 является Hi-End чипсет i925X. Этот чипсет во многом определяет и детали архитектуры материнской платы, и функциональные возможности всей компьютерной системы, включая, конечно, и ее общую, сравнительно высокую производительность в широком спектре задач.
Особенности архитектуры FOXCONN 925A01
Материнская плата FOXCONN 925A01 создана согласно соответствующему референс-дизайну. Обычно его предоставляют фирмы-разработчики чипсетов с учетом требований процессоров. В данном случае законодателем и держателем референс-дизайна выступает корпорацией Intel.
Здесь следует отметить, что требуется точное следование рекомендациям разработчика референс-дизайна, особенно в областях, характеризующихся высокими частотами передачи данных. Без соблюдения данных требований работа материнских плат будет либо неустойчива, либо даже станет совсем невозможна. Обычно наиболее жестко это все касается областей плат, связанных с функционированием работающих на высоких тактовых частотах подсистем процессора, оперативной памяти, видеоадаптера вместе с их разъемами, шинами электропитания и передачи компьютерных данных.
Материнская плата FOXCONN 925A01 выполнена на текстолите яркого синего цвета. Разводка платы является в значительной степени стандартной. Краткое описание основных перемычек, которые задают параметры, определяющие режимы работы, приведено непосредственно на поверхности платы.
Реализуя свое видение оптимальной платформы и планы ее реализации, сравнительно недавно корпорация Intel перешла на новый стандарт корпуса и процессорного разъема — LGA 775. По мнению специалистов корпорации, этот разъем является оптимальным решением для современных высокопроизводительных процессоров. Все это нашло свое отражение и в архитектуре соответствующих материнских плат. Именно к таким платам относится и FOXCONN 925A01. Эта материнская плата использует в своей архитектуре процессорный разъем LGA 775 (Рис. 5) ориентирована для высокопроизводительных систем с соответствующими моделями процессора Intel Pentium 4, созданного на базе ядра Prescott по технологии 90 нм. Здесь уместно напомнить, что сам процессор не имеет традиционных ножевых контактов. Их роль выполняют соответствующие контактные площадки на нижней поверхности корпуса процессора, и специальные контакты сокета LGA 775, расположенного на материнской плате (Рис. 5). А металлическая рамка сокета обеспечивает жесткое крепление процессора, не подвергая его повреждения во время установки и демонтажа за счет перекоса мощного и тяжелого радиатора кулера, как это случалось раньше с процессорами предыдущего типа.

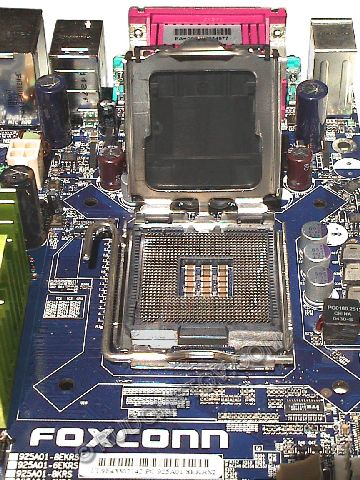

Рис. 5. Процессорный разъем LGA 775
Здесь следует отметить, что, учитывая направленность платы FOXCONN 925A01, рекомендуется использование процессоров Intel Pentium 4 с технологией Hyper-Threading и шиной 800 МГц (частота передачи данных). Это обеспечивает достижение максимального уровня производительности. Кстати, используя новейшие программные коды BIOS возможно применение последних моделей. Это могут быть модели Intel Pentium 4 степпинга E0 с высокой тактовой частотой работы ядра, например, 3,8 ГГц. Данные современные модели поддерживают новейшие технологий защиты компьютерной информации (бит NX) от распространенных вирусных атак. Кроме того, они обеспечивают оптимальные тепловые режимы эксплуатации (Enhanced Halt Mode C1E и Thermal Monitoring 2). Все это позволяет достичь высоких уровней надежности и производительности при эксплуатации систем, созданных на основе материнской платы FOXCONN 925A01.
Тем не менее, несмотря на ориентацию материнской платы на сектор высокопроизводительных систем, возможно использование и менее производительных моделей процессоров. Это могут быть, например, процессоры, рассчитанные на шину 533 МГц.
Необходимо отметить, что совместно с материнской платой FOXCONN 925A01, конечно, возможно применение моделей и без поддержки технологии Hyper-Threading. Однако в этом случае следует учитывать, что такие модели процессоров не позволяют достичь предельно возможных уровней производительности, доступных моделям, поддерживающим данную технологию многопотокового исполнения программных кодов (один физический, но два логических процессора).
К сожалению, значительная функциональная сложность и высокая производительность современных полупроводниковых микросхем, работающих на очень высоких тактовых частотах, сопровождается значительным теплообразованием. Это требует соответствующих средств охлаждения. При этом такие средства требуются не только для самого процессора, но и для микросхемы МСН чипсета I925X. Это вызвано тем, что встроенные в состав данной микросхемы контроллеры, отвечающие за связь с процессором, оперативной памятью, видеоадаптером и второй компонентой чипсета — ICH характеризуются высокими уровнями теплообразования.
Для микросхемы MCH использованы пассивные средства охлаждения. В качестве таких средств производителем выбран массивный радиатор (Рис. 6). Применение пассивного охлаждения в отличие от вариантов с вентиляторами обеспечивает снижение акустического шума, производимого работающей системой компьютера.

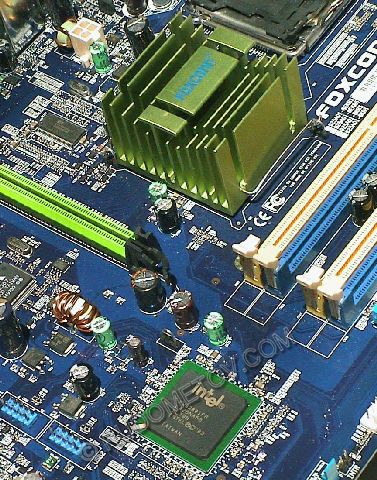

Рис. 6. Входящие в состав чипсета Intel 925X микросхемы Memory Controller Hub (MCH) со средствами охлаждения и I/O Controller Hub (ICH)
Одной из важнейших особенностей архитектуры современных материнских плат, созданных на основе чипсетов последнего поколения, к которым относится I925X, В архитектуре материнской платы FOXCONN 925A01 в подсистеме оперативной памяти используются модули DDR2 SDRAM, работающие на частотах 400 и 533 МГц. Традиционно режим работы модулей памяти DDR2 SDRAM может быть одноканальным или двухканальным, как синхронным (тактовая частота совпадает с частотой FSB), так и асинхронным (тактовая частота отличается от частоты FSB). Остается добавить, что имеется возможность активировать встроенную возможность ускорения прохождения и обработки информации в подсистеме оперативной памяти (технология типа PAT). Эта возможность обеспечивает прирост производительности на 3-5%.
Еще одной возможностью материнской платы FOXCONN 925A01, как впрочем и других современных плат, основой которых являются чипсеты семейств I925 и I915, является использование графического решения на основе PCI Express x16. Необходимо отметить, что это обеспечивает скорость до 4 Гбайт/с в каждом направлении при полном дуплексе. К слову сказать, приведенная численная оценка существенно превышает быстродействие лучших внешних графических адаптеров с интерфейсом AGP 8X с его скоростью в направлении графического адаптера примерно 2 Гбайт, а в обратном — на порядок меньше. Так что преимущество нового решения очевидно, однако его использование является делом будущего, поскольку пока программное обеспечение не позволяет реализовать предоставленные современной архитектурой возможности в полной мере. Кстати, часто это касается не только видео, но и средств ввода/вывода.
За управление устройствами ввода-вывода традиционно отвечает вторая компонента, входящая в состав используемого чипсета. В качестве этой компоненты предоставленного экземпляра материнской платы FOXCONN 925A01 используется микросхема Intel 82801FR (ICH6R), приведенная на Рис. 6.
Из особенностей архитектуры данной компоненты чипсета следует отметить более совершенную аудиоподсистему. Эта компонента реализует технологию Intel High Definition Audio, что обеспечивает значительное улучшение воспроизведения многоканального звука по сравнению с традиционными решениями AC'97. Кроме того, осуществлена поддержка новых форматов домашних кинотеатров и поддержка одновременного воспроизведения нескольких отдельных звуковых потоков. В качестве кодека использована микросхема Realtek ALC880, представленная на Рис. 6, выделено красным (в красной рамке).
На заднюю панель материнской платы выведено по шесть аудиоразъемов типа Jack. Кроме того, через дополнительный брекет предоставляется SPDIF.
Всего реализовано восемь аудиоканалов («Flexible 8-channel audio with jack sensing»). Встроенные аудиосредства обеспечивают сравнительно высокие параметры: неравномерность амплитудно-частотной характеристики в диапазоне 40 Гц – 15 кГц составляет 0,5 дБ, динамический диапазон — составляет более 90 дБ, а нелинейные искажения — менее 0,005%.
В архитектуру материнской платы встроен сетевой контроллер Gigabit Ethernet. Он обеспечивает поддержку стандартов 10Base-T/100Base-TX/1000Base-T. Реализован на микросхеме контроллера Realtek RTL8110S-32, подключенной к шине PCI и представленной на Рис. 7, выделено красным. Данные интегрированные сетевые средства позволяют легко включить компьютер через встроенный разъем RJ45 (LAN) в состав скоростной локальной сети без использования дополнительных специализированных плат расширения.
Порты внешнего последовательного интерфейса IEEE1394A (до 400 Мбит/с) обеспечены микросхемой VIAVT6307, на Рис. 7 выделено красным.

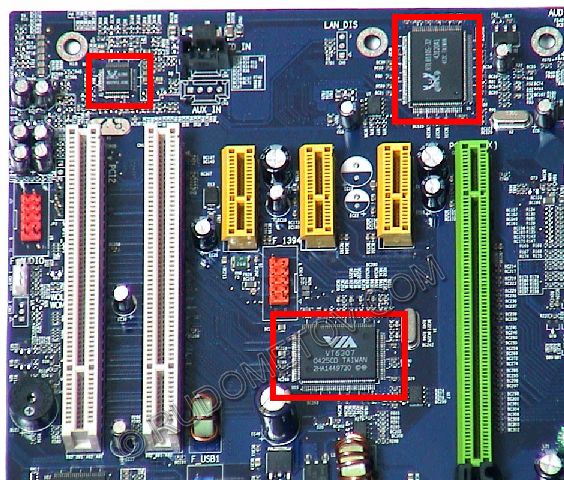

Рис. 7. Микросхемы аудиокодека, LAN и контроллера IEEE1394A (выделены красным) с разъемами карт расширения PCI, PCI Express X1 и PCI Express X16
Для расширения компьютерной системы, созданной на базе материнской платы FOXCONN 925A01, служат соответствующие слоты расширения, представленные традиционными разъемами PCI и сравнительно новыми PCI Express x1. При этом необходимо отметить, что подсистема ввода/вывода PCI Express x1 обеспечивает скорость более чем в 500 Мбайт/с. Это более чем в 3,5 раза превышает скорость традиционной архитектуры PCI, которая, как известно, имеет пропускную способность в 133 Мбайт/с. Разъемы PCI Express x1 совместно с PCI Express x16 и традиционными PCI представлены на Рис. 7: белые разъемы — PCI, желтые — PCIExpress X1 (PCI-E).
Архитектура материнской платы имеет в своем составе четыре порта Serial ATA 150 (четыре устройства) и один порт Parallel ATA-100 (UltraDMA 100/66/33, два устройства IDE). Увеличить производительность подсистемы жестких дисков можно с помощью технологии RAID 0, а защиту данных — с помощью технологии RAID 1. При этом оба варианта можно совместить, используя четыре накопителя на жестких магнитных дисках. Но оказывается, что обе данные возможности можно совместить в рамках существенно меньшего количества накопителей. Ключом к этому является еще одна особенность в архитектуре новых материнских плат, к которым относится и FOXCONN 925A01, — это технология Intel Matrix Storage. Данная технология, реализованная в ICH6R, обеспечивает высокую производительность при использовании одного диска или RAID-массива. Технология Intel Matrix Storage помогает защитить данные, одновременно повышая производительность по сравнению с системами с одним жестким диском. И важно, что поддерживает переход с конфигурации "RAID ready" с одним жестким диском на массив RAID 0 или RAID 1 без переустановки операционной системы. А интерфейс AHCI повышает производительность благодаря интеграции очередности команд и обеспечивает поддержку горячей установки и замены жестких дисков.
Рассматривая возможности материнской платы FOXCONN 925A01, необходимо отметить, что эта плата поддерживает также целый ряд специальных фирменных технологий, носящих по традиции производителей материнских плат громкие наименования. В качестве примера можно привести такие технологии, как SuperSpeed (выбор режимов через меню, а не через джамперы, вообще говоря, это является стандартным способом настройки режимов работы), SuperRecovery (одна из функций — защита данных), SuperBoot (быстрая загрузка), SuperLogo (возможность замены стандартного изображения, выводимого при загрузке), SuperBIOS-Protect (еще один уровень защиты), SuperUpdate (обновление кода BIOS через Internet).
Конечно, не обойдены вниманием конструкторов данной материнской платы и возможности разгона. Этой цели служит, например, специальная фирменная функция Super Step.
У пользователей материнской платы FOXCONN 925A01 имеется возможность изменения частоты FSB в диапазоне 200-350 МГц с шагом 1 МГц, а также изменение напряжения питания ядра процессора в диапазоне от -0,0375 В до +0,3875 В с шагом 0,0125 В. Предусмотрено также изменение делителя частоты для шин PCI / PCI-E. При этом возможно для шины PCI-E, а, следовательно, и подключаемым посредством этой шины картам расширения, изменять тактовую частоту от 100 МГц до 200 МГц с шагом 1 МГц, для шины и соответствующих карт PCI — 33,33, 36,36, 40 МГц.
Кроме того, можно выбрать четыре режима питания для модулей памяти: Default, +0,03 В, +0,06 В, +0,1 В. А еще можно менять напряжение на чипсете: Default, +0,03 В, +0,06 В, +0,1 В.
Оценивая возможности установки многочисленных параметров, определяющих режимы работы элементов материнской платы и комплектующих компьютера, следует отметить, что конкретные возможности зависят от версии программного кода BIOS.
Энергоснабжение элементов материнской платы FOXCONN 925A01 осуществляется через систему импульсных стабилизаторов, интегрированных в ее архитектуру.
В многоканальном импульсном стабилизаторе напряжения питания процессора (VRM), традиционно расположенном вокруг процессорного разъема и представленном на Рис. 8 (слева), применено большое количество фильтрующих конденсаторов. Это является необходимым условием стабильной работы процессора, а, в конечном счете, и всей компьютерной системы.
Кроме этого преобразователя, на плате имеются дополнительные преобразователи напряжения питания для PCI Express x16 и модулей оперативной памяти, что, впрочем, стало уже типичным для качественных плат (Рис. 8, справа).

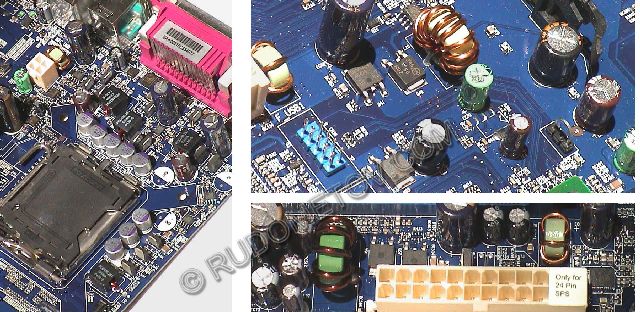

Рис. 8. VRM материнской платы FOXCONN 925A01
Остается добавить, что в архитектуре материнской платы FOXCONN 925A01 реализованы традиционные возможности аппаратного мониторинга. Это осуществляется средствами многофункциональной микросхемы ITEIT8712F-A. Обеспечивается контроль за напряжениями питания (+3,3, +5, +12 В), работой двух охлаждающих вентиляторов, температурой процессора (встроен в кристалл процессора), платы (встроен в плату).
Устойчивость и надежность
В процессе длительного тестирования материнская плата FOXCONN 925A01 работала устойчиво, как это обычно и характерно для качественных изделий этого производителя, имеющего большой опыт разработки и выпуска материнских плат.
Для получения данных о конкретных численных оценок надежности платы FOXCONN 925A01 следует обратиться либо к компьютерным фирмам, осуществляющим реализацию этого изделия, либо непосредственно к производителю материнской палаты — компании Foxconn через ее многочисленные представительства, включая московское.
Подводя итог всему вышесказанному, высокопроизводительная, многофункциональная плата FOXCONN 925A01 (FOXCONN 925A01-8EKRS2), созданная на основе High-End чипсета I925X, может быть рекомендована широкому кругу пользователей.
Материнская плата FOXCONN 925A01-8EKRS2 предоставлена московским представительством компании Foxconn
Статья опубликована в журнале Компьютер Прайс (Computer Price).
