Архитектура материнской платы ASUS P4S800D-E Deluxe
Евгений Рудометов,
http://www.rudometov.com
Расширяя спектр своих изделий, фирма ASUSTeK недавно на базе чипсета SiS 655TX разработала и выпустила сравнительно недорогую многофункциональную материнскую плату ASUS P4S800D-E Deluxe. Эта плата позиционирована в качестве основы высокопроизводительных компьютерных систем с процессорами Intel Pentium 4 архитектуры NetBurst.
Материнские платы относятся к важным и технологически сложными компьютерным комплектующим, оказывающим значительное влияние на функциональные возможности и производительность компьютеров. Их разработкой и выпуском занимаются многие фирмы. Среди них и такая известная как фирма ASUSTeK, чьи изделия широко представлены на российском рынке. Среди данной продукции выделяются ее высокопроизводительные модели материнских плат, созданные на основе наборов микросхем системной логики (чипсетов) от широко известных производителей — корпораций Intel и VIA. Однако разработчики ASUSTeK не оставляют своим вниманием и аналогичную продукцию от третьего известного производителя наборов, которым является фирма SiS. Эта фирма выпускает высокоинтегрированные микросхемы, часто не уступающие лидерам, но характеризующиеся, как правило, меньшей ценой. Данное обстоятельство позволяет снизить цену конечного изделия при сохранении широких функциональных возможностей и высокой производительности.
В качестве примера таких изделий от ASUSTeK можно привести недавно разработанную и выпущенную ею материнскую плату ASUS P4S800D-E Deluxe, ориентированную на разработку высокопроизводительных систем с процессорами IntelPentium 4 архитектуры NetBurst. Основой данной платы является чипсет SIS 655TX.
Чипсет SiS 655TX материнской платы P4S800D-E Deluxe

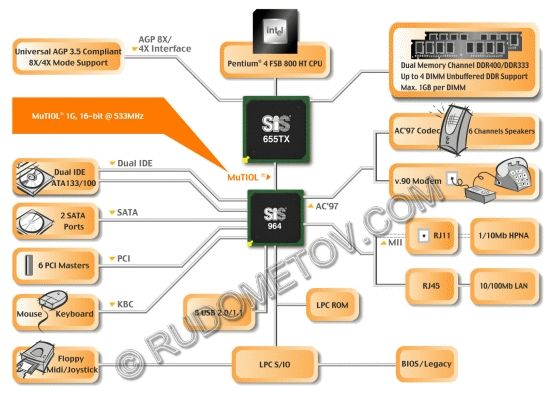

Рис. 1. Структура компьютера, созданного на основе чипсета SiS 655TX
Чипсет SIS 655TX фирмы Silicon Integrated Systems Corporation (фирма SiS) ориентирован производителем данного набора микросхем системной логики на архитектуру высокопроизводительных настольных персональных компьютеров. Поддерживает процессоры Intel Pentium 4 с технологией Hyper-Threading, созданные по технологии 0,13 мкм, подключаемые через разъем Socket 478 и работающие с шиной FSB типа QPB (Quad-Pumped Bus), обеспечивающей передачу данных на частотах 400, 533, 800 МГц.
Чипсет SIS 655TX состоит из двух традиционных компонентов — North Bridge и South Bridge. Эти компоненты соединены специальной 16-разрядной шиной MuTIOL 16, работающей на частоте 533 МГц и с пропускной способностью 1 Гбайт/с. Эта шина разработана и внедряется в своих изделиях фирмой SiS. Данная шина позволяет, по мнению ее разработчиков, использовать весь потенциал современных контроллеров периферийных устройств компьютерной системы.
Компонент North Bridge представлен микросхемой SIS 655TX. Связь с процессором осуществляется посредством шины QPB с полосой пропускания 3,2/4,2/6,4 Гбайт/с.
В данной компоненте реализована технология Advanced HyperStreaming. Эта технология, по мнению ее разработчиков, организует потоки информации, в частности ускоряет ее прохождение от контроллера шины процессора к контроллеру памяти. Это увеличивает общую производительность системы.
Встроенный контроллер памяти поддерживает до 4 DIMM двухканальной памяти DDR333 и DDR400 общим объемом до 4 Гбайт (до 1 Гбайт на DIMM). Возможны два режима работы подсистемы памяти, предусматривающие использование либо двух каналов традиционной конфигурации — 2х64 бит, либо одного широкого канала — 1х128 бит. Встроенный контроллер графики поддерживает одно устройство 0,8/1,5 В AGP 3.0, работающее в режимах AGP 8Х/4Х.
Компонент South Bridge представлен микросхемой SiS 964. Характеризуется полным набором сетевых и коммуникационных характеристик, ставших стандартными для подобных элементов современной архитектуры компьютеров.
Встроенные в South Bridge SiS 964 контроллеры реализуют два канала IDE с поддержкой ATA 100/133 (до четырех устройств IDE), два порта Serial ATA 150 с возможностями RAID 0, RAID 1 и JBOD, восемь портов USB 2.0/1.1, шесть PCI (32 бит/33 МГц), LPC 1.1 (Low Pin Count). К другим его характеристикам относятся интегрированный Fast Ethernet/Home Networking Controller with MII Interface, поддерживающий 10/100Mb Fast Ethernet or 1/10Mb HomePNA 2.0 with External PHY. Кроме того, обеспечена поддержка 6 канального AC’97 и V.90 Software Modem, а также традиционных функций управления энергопотреблением, включая ACPI 2.0 и APM 1.2.
Необходимо отметить, что в комплекте с микросхемой NorthBridge SiS 964 в качестве компонента South Bridge может применяться упрощенный вариант SiS 964L — микросхема SiS 964L, не обеспечивающая отличие от SiS 964 поддержки накопителей с интерфейсом SATA.
Кроме того, совместно с микросхемой NorthBridge могут использоваться и другие микросхемы SouthBridge, параметры которых приведены в таблице 1.
Таблица 1. Основные параметры микросхем SouthBridge фирмы SiS
South Bridge |
961 |
962 |
962L |
963 |
963L |
964 |
964L |
965 |
965L |
MuTIOL, Мбайт/с |
533 |
533 |
533 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
PCI-Express |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
Serial ATA |
Нет |
Нет |
Нет |
Нет |
Нет |
2 |
Нет |
4 |
2 |
RAID Function |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Нет |
Да |
Да |
USB 2.0 |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
USB port |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
|
Audio, каналов |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
|
Fast Ethernet, Мбит/с |
10/100 |
10/100 |
10/100 |
10/100 |
10/100 |
10/100 |
10/100 |
10/100/ |
10/100 |
|
Home Network, Мбит/с |
1/10 |
1/10 |
1/10 |
1/10 |
1/10 |
1/10 |
1/10 |
1/10 |
1/10 |
ATA 133 |
Да (B step) |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
IEEE 1394a |
Нет |
Да |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Основные технические параметры материнской платы ASUS P4S800D-E Deluxe

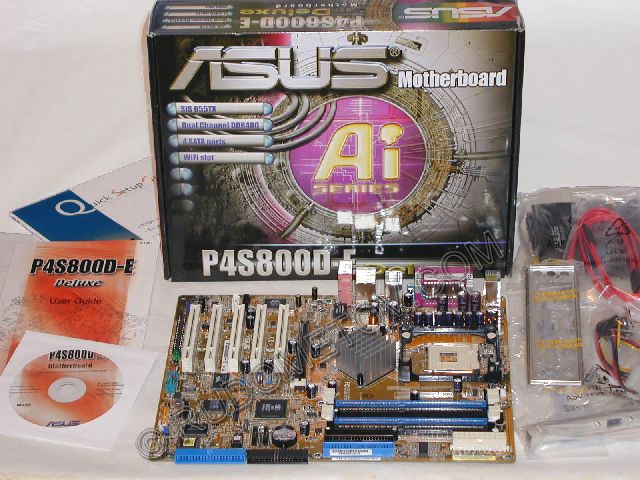

Рис. 2. Комплект материнской платы ASUSP4S800D-E Deluxe

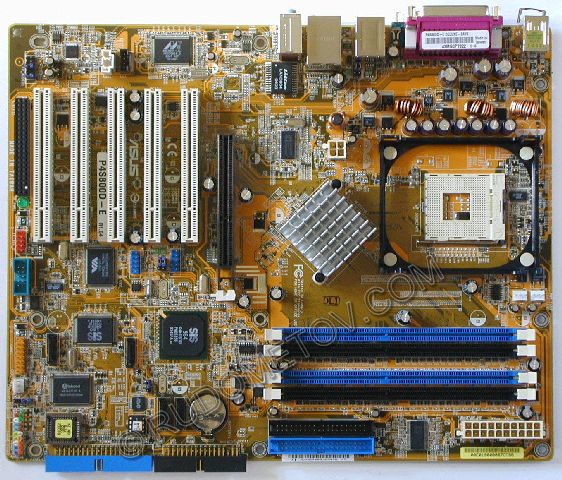

Рис. 3. Материнская плата ASUSP4S800D-E Deluxe

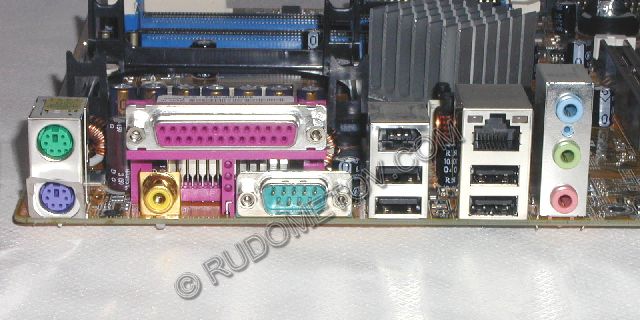

Рис. 4. Разъемы материнской платы ASUS P4S800D-E Deluxe: PS/2 для клавиатуры и мыши, LPT, S/PDIF-Out, COM, FireWire и 2 USB 2.0, RJ-45 (Gigabit Ethernet) и 2 USB 2.0, 3 аудиоразъема (Mic-In, Line-In, Front)
Процессор
· поддержка процессоров Intel Pentium 4 (ядро Northwood, 512 Кбайт кэш-памяти L2) с разъемом Socket 478, тактовой частотой до 3,0 ГГц+, технологией Hyper-Threading и с процессорной шиной FSB типа QPB, обеспечивающей частоты передачи данных 400, 533, 800 МГц;
· поддержка процессоров Intel Celeron (ядро Northwood, 128 Кбайт кэш-памяти L2) с разъемом Socket 478;
· поддержка процессоров Intel Pentium 4 с ядром Prescott.
Чипсет
· SiS 655TX (
Оперативная память
· четыре разъема для оперативной памяти DDR SDRAM в конструктиве DIMM (184 контакта, 2,5 В, unbuffered);
· модули типа DDR 400/333/266/200 SDRAM (PC3200/PC2700/PC2100/1600), максимальный объем подсистемы памяти — до 4 Гбайт, без ECC;
· Двухканальная архитектура подсистемы памяти.
Видео
· один универсальный разъем 1,5 или 0,8 В AGP 3.0 с поддержкой видеоадаптера, работающего в режимах AGP 8X/4X.
Аудио
· аудиоподсистема на основе кодека фирмы ADI — AD1888 SoundMAX 6-channel audio CODEC с поддержкой интерфейса S/PDIF.
LAN
· интегрированный сетевой контроллер фирмы Marvell 88E8001 Gigabit LAN Controller с выходом на стандартный разъем RJ-45.
USB
· шесть (4+2) разъемов USB 2.0/1.1.
IEEE 1394
· VIA VT6307 controller c двумя портами IEEE 1394.
Интерфейсы накопителей
· South
Bridge SiS 964 поддерживает
– два порта Serial
ATA-150 с реализацией возможностей RAID 0, RAID 1;
· SiS 180
Serial/Ultra ATA RAID controller поддерживает
– два порта
Serial ATA 150 и один порт (два устройства) Ultra
ATA 133/100/66/33 с реализацией возможностей RAID 0, RAID 1,
RAID 0+1 и JBOD;
· один Floppy порт с поддержкой устройств объемом до 2,88 Мбайт.
Системный BIOS
· AMI BIOS, 4 Mбит Flash ROM;
· PnP, DMI 2.0, WfM 2.0, SM BIOS 2.3, ASUS EZ Flash, ASUS Instant Music, ASUS MyLogo2, ASUS CrashFree BIOS 2, ASUS C.P.R., ASUS Multi-Language BIOS, ASUS Q-Fan, ASUS AI Overclocking.
Слоты
· один слот AGP 8X/4X, пять слотов PCI, один слот Wi-Fi.
Разъемы периферии внешние
· один разъем PS/2 клавиатуры;
· один разъем PS/2 мыши;
· один параллельный порт (Parallel);
· один последовательный порт (COM);
· четыре разъема USB 2.0 / USB 1.1;
· один разъем IEEE 1394;
· один разъем RJ-45;
· один разъем S/PDIF Out;
· аудиоразъемы (Line-In, Mic-In, Line-Out).
Разъемы периферии внутренние
· два разъема USB 2.0 и четыре добавочных порта USB 2.0;
· два разъема Serial ATA-150;
· два разъема IDE (четыре устройства);
· разъемы для охлаждающих вентиляторов CPU/Корпус/БП;
· разъемы 20/4-контактные блока питания ATX;
· один разъем защиты корпуса;
· один разъем IEEE 1394;
· один разъем Ultra ATA (два устройства);
· один разъем COM2.
· один разъем S/PDIF audio;
· один разъем Front Panel audio;
· разъемы CD/AUX;
· разъемы GAME/MIDI.
Мониторинг аппаратных средств
· мониторинг напряжений и температур.
Функции overclocking
· ASUS JumperFree;
· ASUS C.P.R. (CPU Parameter Recall);
· SFS (Stepless Frequency Selection) от 200 до 300 МГц с шагом 1 МГц;
· настройка напряжения на процессоре, модулях памяти, AGP;
· изменение отношения FSB/DDR;
· фиксация AGP/PCI.
Специальные функции
· ASUS EZ Flash;
· ASUS CrashFree BIOS 2;
· ASUS Instant Music;
· ASUS POST Reporter;
· ASUS MyLogo2;
· ASUS Multi-language BIOS;
· ASUS Q-Fan;
· ASUS AI NET;
· ASUS AI BIOS;
· AI Overclocking.
Индустриальные стандарты
· PCI 2.2, USB 2.0.
Управляемость
· WfM 2.0, DMI 2.0, WOL, WOR и др.
CD поддержки
· Drivers;
· ASUS PC Probe;
· ASUS Live Update;
· Trend Micro PC-cillin 2002 anti-virus software.
Форм-фактор
· ATX, размеры 12 X 9,6 дюймов.
Состав комплекта материнской платы ASUS P4S800D-E Deluxe
В состав комплекта материнской платы ASUS P4S800D-E Deluxe входят:
· коробка;
· материнская плата ASUS P4S800D-E Deluxe;
· ASUS support CD;
· два кабеля Serial ATA;
· модуль с двумя портами USB и GAME;
· один 1-портовый 1394 модуль;
· один 80-контактный кабель UltraDMA 133/100/66;
· один 40-контактный кабель IDE;
· один кабель для Floppy-диковода;
· защитная панель ввода/вывода, соответствующая спецификации ATX;
· руководство пользователя (User Guide) на английском языке;
· краткое руководство по установке (Quick Setup Guide);
· фирменные наклейки.
В технической документации, поставляемой совместно с материнской платой ASUS P4S800D-E Deluxe, представлены разделы с подробным описанием перемычек, разъемов, процедуры обновления BIOS и настройки системы, включая функции разгона. Кроме того, в документации большое внимание уделено операциям по установке драйверов и настройке режимов RAID.
Все это позволяет не только ознакомиться с потенциальными возможностями материнской платы, но и оказывает помощь в настройке аппаратно-программных средств компьютера. Реализованные же фирменные технологии и удачный дизайн закладывают основу высокопроизводительных и надежных систем с широким диапазоном функций.
Особенности архитектуры и дизайна материнской платы ASUS P4S800D-E Deluxe
Дизайн материнской платы ASUS P4S800D-E Deluxe, структура которой приведена на Рис. 5, целом соответствует референс-дизайну подобных изделий. Однако она обладает и определенными особенностями.

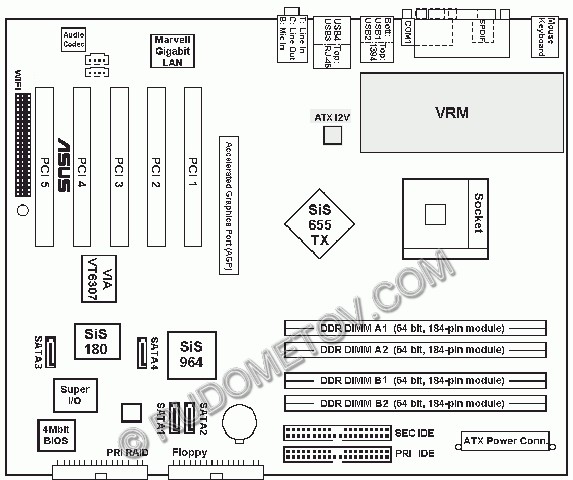

Рис. 5. Структура материнской платы ASUS P4S800D-E Deluxe
Материнская плата ASUS P4S800D-E Deluxe, ориентирована на применение в сравнительно высокопроизводительных системах. Поэтому в системах, созданных на основе данной платы, рекомендуется использование процессоров Intel Pentium 4 с технологией Hyper-Threading и шиной 800 МГц, обеспечивающих достижение максимального уровня производительности. Однако возможно использование и менее производительных моделей. Это могут быть, например, процессоры, рассчитанные на шину 533 МГц и даже 400 МГц. При этом совместно с материнской платой ASUS P4S800D-E Deluxe возможно применение моделей и без поддержки технологии Hyper-Threading. Кроме того, совместно с этой платой могут эксплуатироваться и модели процессоров Celeron архитектуры NetBurst, хотя, надо признать, что это не обеспечивает высоких уровней производительности, доступных более производительным вариантам процессоров и данной материнской платы. Следует добавить, что, как утверждают разработчики, кроме указанных вариантов, могут применяться и процессоры Intel Pentium 4, созданные на основе ядра Prescott и использующие разъем Socket 478. Правда, в сопровождающей документации не уточняются возможные модели.
Рис. 6. Процессорный разъем Socket 478 в составе ASUS P4S800D-E Deluxe
Режим работы модулей памяти DDR SDRAM может быть как одноканальным (до 3,2 Гбайт/с), так и двухканальным (до 6,4 Гбайт/с). Необходимо напомнить, что двухканальный режим позволяет получить полностью сбалансированную систему в том случае, если полосы пропускания процессорной шины и шины памяти совпадают и составляют равные величины — 6,4 Гбайт/с. При этом работа модулей памяти DDR SDRAM может быть либо синхронной — тактовая частота совпадает с частотой FSB, либо асинхронной — тактовая частота отличается от частоты FSB.
Это задается в BIOS Setup параметрами, отвечающими за работу подсистемы оперативной памяти. Встроенные средства материнской платы позволяют изменять стандартный набор таймингов.
Одним из путей повышения производительности является использование скоростных вариантов модулей оперативной памяти, к которым, прежде всего, относятся DDR400. Поддержку же модулей осуществляют средства, интегрированные в микросхему North Bridge, в качестве которой используется SiS 655TX (рис. 7).
Рис. 7. Микросхема North Bridge чипсета SIS 655TX со штатными средствами охлаждения
Эта же микросхема осуществляет связь с процессором, видеоадаптером. Кроме того, NorthBridge связана посредством специальной 16-разрядной шины MuTIOL 16 с микросхемой SouthBridge. Остается напомнить, что данная микросхема традиционно отвечает за управление устройствами ввода-вывода.
В качестве микросхемы South Bridge используется SiS 964 (Рис. 8), входящая в состав чипсета SiS 655TX, используемого в архитектуре материнской платы ASUS P4S800D-E Deluxe.

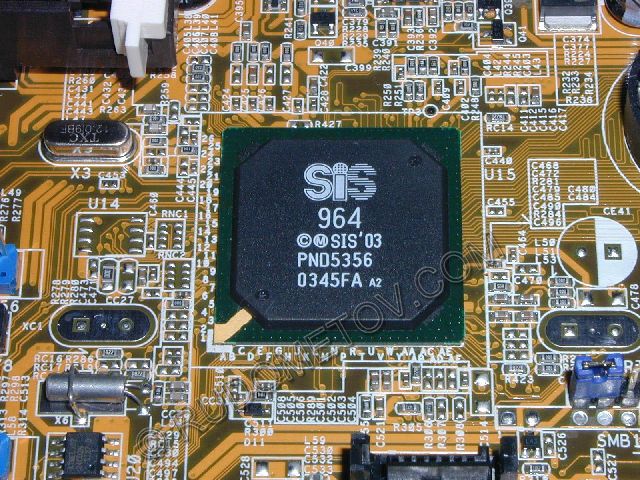

Рис. 8. Микросхема South Bridge SiS 964 чипсета SIS 655TX
Микросхема VIA VT8237 позволяет пользователю строить RAID 0 и RAID 1 массивы из двух дисков Serial ATA 150. Здесь следует напомнить, что Serial ATA — это стандарт ATA нового поколения, обеспечивающий масштабируемую производительность, необходимую для решения задач как сегодняшнего, так и завтрашнего дня. Обладая пропускной способностью в 150 Мбайт/с, Serial ATA быстрее нынешнего традиционного стандарта Parallel ATA, используемого для подключения устройств IDE. При этом новый, последовательный интерфейс подключения накопителей, сохраняя 100% программную совместимость со своим предшественником, обеспечивает возможности RAID.
Однако, несмотря на достоинства указанных типов RAID, реализуемых с помощью микросхемы South Bridge SiS 964, они не могут обеспечить расширенные возможности данного способа эксплуатации накопителей на жестких магнитных дисках, например, RAID 0+1.
Эту возможность можно реализовать с помощью интегрированной в состав архитектуры материнской платы ASUS P4S800D-E Deluxe еще одной микросхемы, расширяющей возможности дисковой подсистемы. В качестве этой микросхемы использована SiS 180, выполняющая функции специализированного контроллера RAID. Этот контроллер с помощью двух жестких дисков, подключаемых к разъему Ultra DMA 133 (Ultra ATA 133), и двух жестких дисков, подключаемых к двум разъемам Serial ATA, обеспечивает не только RAID 0 и RAID 1, но и RAID 0+1 и и JBOD (Рис. 9). При этом данный массив жестких дисков RAID формируется независимо от накопителей RAID, контролируемых микросхемой South Bridge SiS 964 чипсета SiS 655TX.

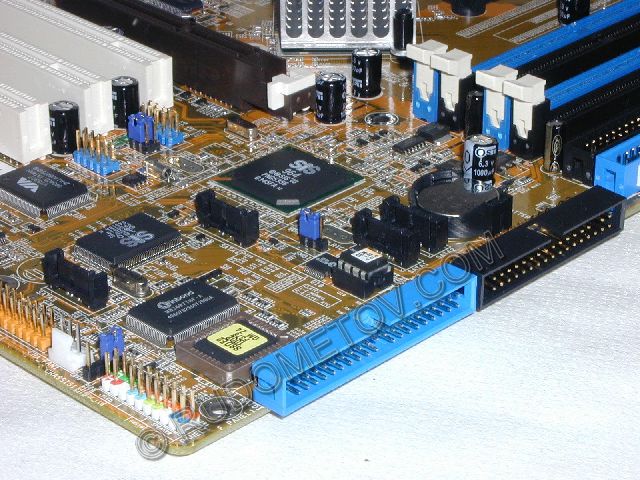

Рис. 9. Микросхемы флеш-памяти BIOS, Super I/O (Winbond), контролера RAID (SiS 180), контроллера IEEE 1394 (VIA VT6307), два разъема Serial ATA (два жеских диска) и разъем Ultra DMA (два жестких диска).
Таким образом, в системе, созданной на основе материнской платы ASUS P4S800D-E Deluxe, может быть создано два массива накопителей RAID, один из которых может быть RAID 0+1. А в случае отказа от массивов RAID в системе могут существовать десять независимых жестких дисков: четыре накопителя Serial ATA 150 и шесть — Parallel ATA 100 (Ultra DMA 100/66/33).
Составной частью функциональных возможностей современного компьютера являются развитые мультимедийные возможности. Одной из составляющих мультимедиа являются аудиосредства. AC'97 аудио-кодек ADI AD1888 (ADI AD1888 SoundMax 6-channel audio CODEC) обеспечивает совместно с микросхемой South Bridge воспроизведение объемного 5.1 звука по 6 каналам (Рис. 10).
Рис. 10. Микросхема ADI AD1980 SoundMax 6-channel audio CODEC и микросхема Marvell 88E8001 Gigabit LAN
В архитектуру материнской платы встроен сетевой контроллер фирмы Marvell 88E8001 Gigabit LAN (Рис. 10). Этот контроллер обеспечивает передачу данных с частотой до 1 Гбит/с. Он позволяет через встроенный разъем RJ-45 легко подключить компьютер к локальной сети или к широкополосному интернет-каналу. Это дает возможность участвовать, например, в сетевых играх, не тратясь на приобретение дополнительной карты расширения. Кроме того, в виду использования интегрированного решения исчезает проблема возможной нестыковки сетевых аппаратных средств.
Для работы с видеоустройствами в архитектуру материнской платы ASUS P4S800D-E Deluxe интегрирован контроллер IEEE 1394 — микросхема VIA VT6307 (Рис. 9). В дополнение к этому для периферийных устройств в данной плате предусмотрена поддержка до 6 портов стандарта USB 2.0, часть из которых стандартно выведена на заднюю панель. Оценивая возможности данных портов, необходимо напомнить, что шина этого стандарта USB 2.0 предоставляет скоростной способ для подключения устройств нового поколения. Обеспечивая обратную совместимость с устройствами USB 1.1, шина USB 2.0 в сорок раз быстрее предшественника. Скорость USB 2.0 составляет 480 Мбит/с, в то время как USB 1.1 — 12 Мбит/с. Именно поэтому USB 2.0 является идеальным решением для подсоединения внешних устройств к материнской плате компьютера на больших скоростях передачи данных.
Не обойдены вниманием и возможности разгона (overclocking), которым разработчики фирмы ASUSTeK традиционно уделяют большое внимание. Тактовая частота FSB шины процессора может быть изменена в широких пределах средствами BIOS, начиная с 200 МГц до 300 МГц с шагом 1 МГц. В дополнение к этому имеется возможность коррекции напряжения питания ядра CPU Voltage (от 1,35 до 1,6 В), модулей памяти (от 2,55 до 2,85 В)и видеоадаптера AGP (от 1,5 В до 1,8 В). Изменяется и отношение FSB/DDR. Все корректировки выполняются в BIOS Setup в режиме ASUS JumperFree.
В случае же потери устойчивости работы системы в экстремальных режимах разгона на помощь поклонникам таких режимов придет фирменная функция ASUS C.P.R. (CPU Parameter Recall — возврат параметров CPU). Она обеспечит перезагрузку с возвратом штатных параметров, а, следовательно, и штатного режима, что вернет устойчивость системы.
Однако для поклонников «оверклокинга» необходимо напомнить, что форсированные режимы являются нештатными и, вообще говоря, не гарантируют устойчивости работы системы. Кроме того, в данных режимах пользователь рискует работоспособностью своих комплектующих.
Уделяя значительное внимание повышению производительности своих изделий, не забыли разработчики материнской платы ASUS P4S800D-E Deluxe пользователей, стремящихся украсить экран своего компьютера. Именно для таких пользователей предусмотрена функция ASUS MyLogo2. С помощью этой функции можно заменить встроенное изображение, выводимое во время загрузки, любым другим. К слову сказать, ранее используемая для этих целей ASUS MyLogo позволяла использовать изображения, содержащие до 16 цветов. Новая же версия данной функции, получившая наименование MyLogo2 и рекомендованная для данной материнской платы, число поддерживаемых цветов увеличено до 256. Однако реализация данной возможности не имеет никакого отношения к производительности и устойчивости работы системы.
Необходимо отметить, что в составе аппаратно программных средств реализован целый ряд уникальных фирменных функций, облегчающих настройку и эксплуатацию компьютера, созданного на основе материнской платы ASUS P4S800D-E Deluxe. Например, ASUS AI Net — распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики состояния сети — VCT (Virtual Cable Tester). Контроллер определяет статус соединения на расстоянии до 100 м, автоматически предупреждает об ошибках и способен сообщать расстояние до неисправности в кабеле.
Проблеме диагностики посвящена и функция ASUS POST Reporter. Эта функция с помощью голосовых сообщений сигнализирует о проблемах при загрузке системы. При этом имеется возможность создавать собственные сообщения, используя специализированные программные средства.
В архитектуре аппаратно-программного обеспечения материнской платы ASUS P4S800D-E Deluxe предусмотрены средства повышения надежности и устойчивости работы компьютерной системы, созданной на основе этой платы. Даже в случае сбоя или потери информации, которые иногда происходят при работе BIOS, технология ASUS CrashFree BIOS 2 позволяет перезагрузить компьютер и выполнить интеллектуальную функцию самовосстановления BIOS с помощью компакт диска поддержки материнской платы. Аналогичной цели предназначена фирменная разработка ASUS EZ Flash, обеспечивающая возможность обновления программного кода BIOS без загрузки операционной системы только средствами самого BIOS сразу по окончании самотестирования системы при включении питания (Power-On Self Test - POST).
Повышению надежности и стабильности работы способствует реализация аппаратного мониторинга. Эта возможность значительно упрощает наблюдение за аппаратными средствами компьютера, особенно в случае использования режимов разгона.
Средствами аппаратного мониторинга контролируются следующие важнейшие параметры: напряжение процессора Vcore, уровни стандартных шин питания +3,3, +5 и +12 В; температуру процессора встроенным датчиком процессора и материнской платы с помощью термодатчика самой платы; частоты вращения двух вентиляторов.
Управление вентилятором, входящим в состав кулера процессора, осуществляется функцией, получившей фирменное наименование Q-Fan. Эта функция автоматически регулирует скорость вращения крыльчатки процессорного вентилятора в зависимости от системной нагрузки, что позволяет работать при минимальном уровне шума, производимого компьютером.
В архитектуре ASUS P4S800D-E Deluxe используется традиционный трехканальный вариант импульсного преобразователя напряжений — VRM (Рис. 11), в котором применены семь конденсаторов по 1500 мкФ и четыре по 1200 мкФ.
Рис.11. Трехканальный импульсный преобразователь напряжений (VRM) материнской платы ASUS P4S800D-E Deluxe
Остается добавить, что наличие напряжения +5 В Standby индицируется зеленым светодиодом, расположенным на материнской плате (Рис. 12).
Еще одной особенностью архитектуры материнской платы ASUS P4S800D-E Deluxe является наличие в ее составе специального фирменного разъема ASUS Wi-Fi (Рис. 12). Посредством этого разъема осуществляется подключение к системе специальной опциональной платы расширения, приобретаемой отдельно. Эта плата обеспечивает беспроводную связь по стандарту IEEE 802.11b — Wi-Fi. Это позволяет в диапазоне частот 2,4-2,5 ГГц организовать беспроводную домашнюю или офисную локальную сеть (до 11 Мбит/с) с возможностью, например, выхода в Интернет. При этом, согласно заверениям разработчиков, расстояние устойчивой связи внутри зданий может достигать 30 метров, а снаружи, на открытом пространстве, — до 300 метров.
Рис. 12. Разъем беспроводной связи ASUS Wi-Fi
В заключение данного обзора, следует отметить, что, купив плату ASUS P4S800D-E Deluxe, потенциальный пользователь получает производительную материнскую плату от именитого производителя со всеми атрибутами, связанными, например, с полагающейся поддержкой и гарантией. Кроме того, материнская плата ASUS P4S800D-E Deluxe обладает RAID функциональностью, портами Serial ATA, AGP 8Х, интегрированным сетевым адаптером, портами USB 2.0, а также уникальными функциями ASUSTeK, облегчающим настройку и эксплуатацию компьютера, ну и конечно, возможностями Wi-Fi.
Что касается производительности, то тестирование показало высокую производительность и стабильность работы платы ASUS P4S800D-E Deluxe и сравнительно высокую ее производительность.
Материнская плата ASUS P4S800D-E Deluxe может быть рекомендована широкому кругу пользователей.
Материнская плата ASUS P4S800D-E Deluxe предоставлена московским представительством фирмы ASUSTeK
Статья опубликована в журнале Компьютер Прайс (Computer Price).
