Примеры кулеров Пельтье

Сравнительно недавно на компьютерном рынке появились модули Пельтье отечественного производства. Это простые, надежные и сравнительно дешевые ($7-$15) устройства. Как правило, охлаждающий вентилятор не входит в состав. Тем не менее, подобные модули позволяют не только познакомиться с перспективными средствами охлаждения, но и использовать их по прямому назначению в системах защиты компьютерных компонентов. Вот краткие параметры одного из образцов.

Размер модуля (Рис.7) - 40ґ40 мм, максимальный ток - 6 А, максимальное напряжение - 15 В, потребляемая мощность - до 85 Вт, перепад температур - более 60 °C. При обеспечении мощного вентилятора модуль способен защитить процессор при рассеиваемой им мощности до 40 Вт.

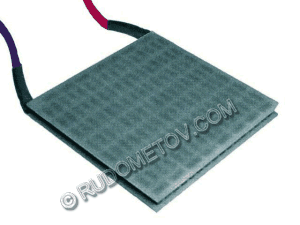

Рис. 7. Внешний вид кулера PAP2X3B

На рынке представлены как менее, так и более мощные варианты отечественных модулей Пельтье.

Спектр зарубежных устройств значительно шире. Ниже приведены примеры кулеров, в конструкции которых использованы термоэлектрические модули Пельтье.

Активные кулеры Пельтье фирмы Computernerd

Кулер PAX56B разработан для охлаждения процессоров Pentium и Pentium-MMX фирм Intel, Cyrix и AMD, работающих на частотах до 200 МГц. Термоэлектрический модуль размером 30ґ30 мм позволяет кулеру поддерживать температуру процессора ниже 63 °C при рассеиваемой им мощности 25 Вт и внешней температуре равной 25 °C. В связи с тем, что большинство процессоров рассеивают меньшую мощность, данный кулер позволяет поддерживать температуру процессора гораздо ниже, чем многие альтернативные кулеры на основе радиаторов и вентиляторов. Питание модуля Пельтье, входящего в состав кулера PAX56B, осуществляется от источника 5 В, способного обеспечить ток 1,5 А (максимум). Вентилятор данного кулера требует напряжение 12 В и ток 0,1 А (максимум). Параметры вентилятора кулера PAX56B: ball-bearing, 47,5 мм, 65000 часов, 26 дБ. Общий размер данного кулера составляет 25ґ25ґ28,7 мм. Ориентировочная цена кулера PAX56B равна $35. Указанная цена приведена в соответствии с прайс-листом фирмы на середину 2000 г.

Кулер PA6EXB разработан для охлаждения более мощных процессоров Pentium-MMX, рассеивающих мощность до 40 Вт. Этот кулер подходит для всех процессоров фирм Intel, Cyrix и AMD, подключаемых через Socket 5 или Socket 7. Термоэлектрический модуль Пельтье, входящий в состав кулера PA6EXB имеет размер 40ґ40 мм и потребляет максимум ток 8 А (обычно 3 А) при напряжении 5 В с подключением через стандартный разъем питания компьютера. Общий размер кулера PA6EXB составляет 60ґ60ґ52,5 мм. При установке данного кулера для хорошего теплообмена радиатора с окружающей средой необходимо обеспечить открытое пространство вокруг кулера как минимум 10 мм сверху и 2,5 мм по бокам. Кулер PA6EXB обеспечивает температуру процессора 62,7 °C при рассеиваемой им мощности 40 Вт и внешней температуре 45 °C. Учитывая принцип работы термоэлектрического модуля, входящего в состав данного кулера, во избежание конденсации влаги и короткого замыкания необходимо избегать использования программ, которые переводят процессор в спящий режим на длительное время. Ориентировочная цена такого кулера составляет $65. Указанная цена приведена в соответствии с прайс-листом фирмы на середину 2000 г.

Кулер DT-P54A (также известен под названием PA5B фирмы Computernerd) разработан для процессоров Pentium. Однако некоторые фирмы, предлагающие эти кулеры на рынке, рекомендуют его и пользователям Cyrix/IBM 6x86 и AMD K6. Радиатор, входящий в состав кулера, достаточно мал. Его размеры 29ґ29 мм. В кулер встроен термодатчик, который при необходимости оповестит о перегреве. Он также контролирует элемент Пельтье. В комплект входит внешнее контролирующее устройство. Оно выполняет функции контроля за напряжением и самой работой элемента Пельтье, работой вентилятора, а также температурой процессора. Устройство выдаст сигнал тревоги, если элемент Пельтье или вентилятор вышли из строя, если вентилятор вращается со скоростью меньшей, чем на 70% от необходимого значения (4500 RPM) или же температура процессора поднялась выше 145°F (63°C). Если температура процессора поднялась выше 100°F (38°C), то элемент Пельтье автоматически включается, в противном случае он находится в режиме отключения. Последняя функция ликвидирует проблемы, связанные с конденсацией влаги. К сожалению, сам элемент приклеен к радиатору настолько сильно, что его невозможно отделить, не разрушив его конструкцию. Это лишает возможности установить его на другой, более мощный радиатор. Что касается вентилятора, то его конструкция характеризуется высоким уровнем надежности и он обладает высокими параметрами: напряжение питания - 12 В, скорость вращения - 4500 RPM, скорость подачи воздуха - 6.0 CFM, потребляемая мощность - 1 Вт, шумовые характеристики - 30 дБ. Этот кулер достаточно производителен и полезен при разгоне. Однако в некоторых случаях разгона процессора следует воспользоваться просто большим радиатором и хорошим кулером. Цена этого кулера составляет от $39 до $49. Указанная цена приведена в соответствии с прайс-листом нескольких фирм на середину 2000 г.

Кулер AC-P2 разработан для процессоров типа Pentium II. В комплект входит 60 мм кулер, радиатор и элемент Пельтье размером 40 мм. Плохо подходит к процессорам Pentium II 400 МГц и выше, так как практически не охлаждаются чипы памяти SRAM. Ориентировочная цена на середину 2000 года - $59.

Кулер PAP2X3B (рис. 8) аналогичен AOC AC-P2. В него добавлены два 60 мм кулера. Проблемы с охлаждением памяти SRAM остались нерешенными. Стоит отметить, что кулер не рекомендуется использовать вместе с охлаждающими программами, такими как, например, CpuIdle, а также под операционными системами Windows NT или Linux, так как вероятна конденсация влаги на процессоре. Ориентировочная цена на середину 2000 года - $79.

Рис. 8. Внешний вид кулера PAP2X3B

Кулер STEP-UP-53X2 оснащен двумя вентиляторами, прокачивающими большое количество воздуха через радиатор. Ориентировочная цена на середину 2000 года - $79 (Pentium II), $69 (Celeron).

Кулеры серии Bcool от Computernerd (PAP2CX3B-10 BCool PC-Peltier, PAP2CX3B-25 BCool-ER PC-Peltier, PAP2CX3B-10S, BCool-EST PC-Peltier) разработаны для процессоров Pentium II и Celeron и имеют похожие характеристики, которые представлены в следующей таблице.

Кулеры серии BCool

Следует отметить, что группа кулеров BCool включет в себя также устройства, которые имеют похожие характеристики, но в которых отсутствуют элементы Пельтье. Такие кулеры, естественно, дешевле, но и менее эффективны как средства охлаждения компьютерных комплектующих.
