Евгений Рудометов


 >>    Часть 4


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Заключение

В заключение следует еще раз отметить, что ноутбук Thunderobot 911 Plus G3 Pro является очень мощной моделью, построенной на основе современных высокопроизводительных компонентов. Эта модель снабжена качественным 17,3-дюймовым FHD дисплеем с частотой обновления 144 Гц, полноразмерной клавиатурой с многоцветной подсветкой и большим тачпадом, а также скоростными проводными и беспроводными интерфейсами. Указанный ноутбук способен составить конкуренцию и ноутбукам, и даже многим моделям настольных компьютеров. Благодаря использованию высокопроизводительных современных компонентов ноутбук Thunderobot 911 Plus G3 Pro способен решать широкий круг задач, включая ресурсозатратные. А, как известно, пользователи, профессионалы и любители, нередко нуждаются в мощных мобильных системах для выполнения сложных вычислений и работы с разнообразным мультимедийным контентом. К последнему относятся, например, 2D- и 3D-видео форматов Full HD и 4K, а также VR, AR и, конечно, современные игры, требующие часто значительных компьютерных ресурсов.

Из выявленных недостатков необходимо отметить отсутствие в конструкции ноутбука Thunderobot 911 Plus G3 Pro карт-ридера и слишком краткое руководство пользователя. Последнее затрудняет знакомство с данным компьютером и последующую работу с ним. Особенно это критично на начальном этапе изучения аппаратно-программных средств.

Следует также добавить, что, несмотря на широкие функциональные возможности ноутбука Thunderobot 911 Plus G3 Pro, они могут быть улучшены. Это можно сделать, например, путем увеличения информационного объема оперативной памяти установкой второго SO-DIMM (Intel Core i5-13500H позволяет увеличить ОЗУ до 64 Гбайт), а также дисковой подсистемы установкой дополнительного 2,5-дюймового SATA-накопителя. Но об этом в одной из следующих статей.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Достоинства

• Высокая производительность,
• интересный дизайн и качественная сборка,
• скоростные проводные и беспроводные порты,
• матовый 17,3” AHVA IPS дисплей с узкими рамками,
• FullHD и высокая частота обновления экрана,
• полноразмерная клавиатура с многоцветной подсветкой,
• гибридная видеоподсистема с Nvidia GeForce RTX 4060,
• ОЗУ с SO-DIMM DDR5-4800 16 Гбайт,
• скоростной M.2 SSD с PCIe 4.0 x4,
• возможность установки 2-го SO-DIMM и дополнительного 2,5” накопителя,
• фирменное ПО настройки и управления системой.

Недостатки

• Высокое энергопотребление,
• отсутствие карт-ридера,
• краткое руководство пользователя.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Сокращенные версии данной статьи:

• 1.  Мощный игровой ноутбук Thunderobot 911 Plus G3 Pro. / “Вы и Ваш компьютер”. 2023, №11, с.22-26
• 2.  Экспресс-тест ноутбука Thunderobot JT009R00BRU. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-noutbuka-thunderobot-jt009r00bru/
• 3.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / It-World.ru
  https://www.it-world.ru/tech/reviews/198646.html
• 4.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / DZEN.ru
  https://dzen.ru/a/ZYW327MiklGf0sLj?experiment=948519
• 5.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / “IT-Expert”. 2023, №12
  https://www.it-world.ru/itexpert/337/
• 6.  Игровой 17,3” ноутбук Thunderobot 911 Plus G3 Pro. / PCnews.ru
  https://pcnews.ru/top/news/week/Thunderobot_911_Plus_G3_Pro-1366904.html#gsc.tab=0
• 7.  Thunderobot 911 Plus G3 Pro: высокопроизводительный игровой ноутбук. / PCnews.ru
  https://pcnews.ru/top/articles/week/Thunderobot_911_Plus_G3_Pro-1366903.html#gsc.tab=0

 Адрес этой статьи:

• 8. Thunderobot 911 Plus G3 Pro. / Rudometov.COM
  https://www.rudometov.com/thunderobot-911-plus-g3-pro-1/

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 3


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Производительность

Оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro были выполнены с помощью популярных тестовых программ: AIDA64 v.6.92.6632, CrystalDiskMark 8.0.1 x64, CPU-Z Ver.2.08.0.x64, PerformanceTest 11.0 (PassMark).

Результаты приведены на рис. 21 – рис. 23:

• рис. 21 — оценки производительности встроенных в процессор видеосредств Intel Iris Xe Graphics (в одноканальном варианте ОЗУ — Intel UHD Graphics) и видеосредств GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт,
• рис. 22 — оценки подсистемы оперативной памяти (один SO-DIMM Samsung DDR5-4800 16 Гбайт),
• рис. 23 — оценки скоростных параметров накопителя M.2 SSD (SSST CL5-8D512).

Рис. 21. Оценки встроенных и дискретных видеосредств
             (кликнуть мышью для увеличения картинки)

Рис. 22. Оценки подсистемы ОЗУ

Рис. 23. Оценки скоростных параметров SSD
             (кликнуть мышью для увеличения картинки)

На рис. 24 представлены оценки производительности мобильного процессора Intel Core i5-13500H, на основе которого создана архитектура рассматриваемого ноутбука, и сравнение его с процессором Intel Core i9-11900K для настольных систем. Как следует из приведенных оценок, полученных в процессе выполнения данного теста, мобильный процессор в однопоточном режиме показал свое 8% преимущество, а в многопоточном — практически равен своему сопернику, уступая ему менее 0,4%.

Рис. 24. Оценки производительности CPU Intel Core i5-13500H

Рис. 25. Оценки производительности подсистем тестируемых компьютеров
             (кликнуть мышью для увеличения картинки)

На рис. 25 представлены оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro, выполненные с помощью тестовой программы PerformanceTest 11.0. Эти данные вместе с результатами тестирования трех других компьютеров были сведены в таблицу 2 для сравнения и анализа.

Итак, первый компьютер — это рассматриваемый в данной статье ноутбук Thunderobot 911 Plus G3 Pro. Создан, как подробно описывалось выше, на основе процессора Intel Core i5-13500H (ядер/потоков — 12/16, кэш — 18 Мбайт, тактовая частота — до 4,7 ГГц, TDP — 45 Вт) с гибридной видеоподсистемой, состоящей из Intel Iris Xe Graphics (в 1-канальном варианте ОЗУ — Intel UHD Graphics) и Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В данной модели ноутбука (JT009R00BRU) используются один SO-DIMM Samsung DDR5-4800 16 Гбайт (второй слот оставлен свободным для выполнения апгрейда силами пользователя) и один твердотельный накопитель SSSTC SSD 512 Гбайт (M.2 2280, PCIe 4.0 x4).

Второй компьютер — компактная настольная система Intel NUC10i5FNKPA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i5-10210U (ядер/потоков — 4/8, кэш — 6 Мбайт, тактовая частота — до 4,2 ГГц, TDP — 15 Вт) с Intel UHD Graphics. В этом компьютере используются два SO-DIMM Kingston DDR4-2666 по 4 Гбайт (общий информационный объем — 8 Гбайт) и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 2048 Гбайт).

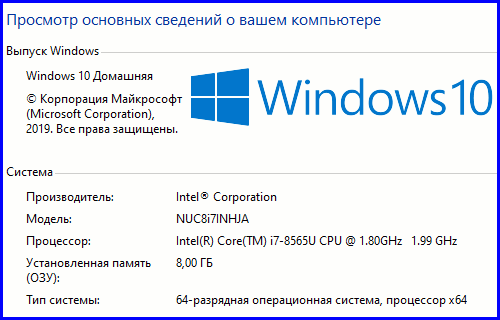

Третий компьютер — компактная настольная система Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт) с Intel UHD Graphics 620. Но несмотря на присутствие встроенных средств, за видео в этой настольной системе отвечает решение на дискретных элементах, представленных Radeon 540X с 2GB GDDR5. В дополнение к этому в компьютере используются оперативная память, выполненная на основе встроенных чипов LPDDR3-2133 1.2V с общим информационным объемом 8 Гбайт, и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 1024 Гбайт).

Четвертый компьютер — ноутбук HP ENVY 17. Создан на основе мобильного процессора Intel Core i7-2630QM (ядер/потоков — 4/8, частота — 2 ГГц, кэш L3 —6 Мбайт). В этом компьютере после его очередной модернизации используются два SO-DIMM DDR3 по 8 Гбайт и два 2,5” SSD SATA, представленных моделями SSD 200 Гбайт (диск C) и SSD 1 Тбайт (диск D).

Таблица 2.  Оценки производительности подсистем компьютеров

А еще необходимо добавить, что кроме указанных тестов, ноутбук Thunderobot 911 Plus G3 Pro без каких-либо проблем воспроизводил файлы аудио и видео разных форматов, включая 2D и 3D разрешения Full HD и 4К.

Высокие результаты данный ноутбук показал и в играх. Известно, что они нередко требуют очень больших ресурсов, среди которых главными являются производительность процессора и производительность видеоподсистемы. Так, например, при установке высоких настроек в популярных играх удалось достичь следующих высоких показателей:

• Control — до 125 fps,
• God of War — до 75 fps,
• Atomic Heart — до 68 fps,
• Cyberpunk 2077 — до 85 fps и т. п.

В следующей части  данной статьи — заключение


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 5


Евгений Рудометов


 >>    Часть 1


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Архитектура и основные компоненты

Архитектура ноутбука Thunderobot 911 Plus G3 Pro основана на процессоре Intel Core i5-13500H (рис. 3).

Этот высокопроизводительный мобильный процессор (CPU) с кодовым наименованием Raptor Lake создан по технологии Intel 7, выпущен в первом квартале 2023 г. В его микроархитектуре присутствует четыре высокопроизводительных P-ядра (Performance cores) и восемь энергоэффективных E-ядер (Efficient cores).

Каждое из P-ядер обеспечивает обработку до двух потоков данных. При этом базовая частота обработки данных составляет 2,6 ГГц. Однако в турборежиме P-ядра способны работать на тактовой частоте до 4,7 ГГц.

Что касается E-ядер, то они работают только в однопоточных режимах. Базовая частота обработки данных этими ядрами составляет 1,9 ГГц, а максимальная частота — до 3,5 ГГц в турборежиме.

Совместная работа высокопроизводительных P-ядер и энергоэффективных E-ядер процессора Intel Core i5-13500H обеспечивает одновременную обработку до 16 потоков данных.

Рис. 3. Основные параметры CPU Intel Core i5-13500H

Конечно, для компьютеров с мобильными процессорами Intel тринадцатого поколения были разработаны соответствующие рекомендации и целый ряд платформ. Среди них есть вариант для H-процессоров 13-го поколения Intel Core i5/i7/i9 (рис. 4), к которым относится Intel Core i5-13500H. Один из таких вариантов и был реализован в архитектуре ноутбука Thunderobot 911 Plus G3 Pro, созданного на основе современных компонентов. Однако обо всем по-порядку.

Рис. 4. Платформа для систем с CPU Intel Core i5-13500H

Использованный в данном ноутбуке процессор Intel Core i5-13500H снабжен интегрированными в его состав относительно высокопроизводительными видеосредствами. В данном случае это Intel Iris Xe Graphics. Они снабжены исполнительными блоками (EU), способными работать на частоте до 1,45 ГГц (рис. 5), что обеспечивает высокие уровни производительности. Правда, согласно техническому описанию процессора Intel Core i5-13500H указанные сравнительно мощные видеосредства полностью раскрывают свои возможности только в двухканальных конфигурациях подсистемы оперативной памяти (ОЗУ). Однако в одноканальных комплектациях ОЗУ они функционируют и определяются как Intel UHD Graphics (рис. 5).

Оценивая возможности видеоподсистемы рассматриваемого ноутбука, необходимо добавить, что в дополнение к интегрированным видеосредствам процессора в данном мобильном компьютере присутствуют видеосредства на дискретных элементах в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Это решение (дата выпуска 22.02.2023 г.) создано на основе чипа AD107. Входящие в состав указанных видеосредств компоненты в лице 3072 ядер, 128-разрядной шины памяти и др. элементов обеспечивают значительно большие уровни производительности по сравнению с Intel Iris Xe Graphics. Особенно сильно преимущество видеосредств на дискретных элементах проявляется, как уже отмечалось, в варианте одноканального ОЗУ, что не позволяет достичь максимальной производительности встроенному в процессор решению.

Рис. 5. Параметры видеосредств Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

В зависимости от вычислительной нагрузки у процессора Intel Core i5-13500H, как и у других моделей, меняется уровень энергопотребления и теплообразования (TDP). При этом согласно спецификациям базовый уровень TDP этого процессора составляет 45 Вт. Однако в режимах Turbo уровень TDP на короткое время может повышаться до 95 Вт.

Еще более мощным потребителем энергии (115 Вт согласно описанию и оценкам тестов) являются видеосредства Nvidia GeForce RTX 4060, дополненные чипами видеопамяти. Кстати, результаты тестирования показывают, что данное мобильное решение по производительности практически не уступают родственному настольному варианту с таким же объемом памяти, как в мобильном варианте.

Подсистема оперативной памяти ноутбука Thunderobot 911 Plus G3 Pro представлена одним модулем SO-DIMM Samsung DDR5-4800 16 Гбайт. Второй слот свободен. Он зарезервирован для второго модуля ОЗУ. Этот второй модуль в случае необходимости расширения адресного пространства пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 6. Параметры ОЗУ

В качестве энергонезависимой памяти используется SSD-накопитель SSSTC CL5-8D512 производства компании SSSTC — Solid State Storage Technology Corporation — дочерняя компания корпорации KIOXIA. Этот накопитель форм-фактора M.2 2280 обладает емкостью 512 Гбайт и подключается к системе через 4 линии PCIe 4.0. Этот накопитель обеспечивает хранение и работу установленной производителем ноутбука операционной системы Windows 11 Pro, а также ряда системных и прикладных программ. На этом же накопителе сохраняются пользовательские программы и данные, например, рабочие документы, файлы аудио и видео, фотографии и т. п.

Остается добавить, что в дополнение к установленному M.2 SSD конструкторы ноутбука предусмотрели возможность установки еще и 2,5-дюймового дополнительного накопителя с интерфейсом SATA. Этот накопитель, как и в случае со вторым модулем ОЗУ, пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 7. Параметры SSD
            (кликнуть мышью для увеличения картинки)

Очевидно, что высокое энергопотребление комплектующих требует адекватных средств энергопитания. При этом автономное электропитание ноутбука осуществляется от встроенного Li-Pol аккумулятора с высокой энергоемкостью, составляющей 53,35 Вт·ч. В стационарном же режиме — от сети переменного тока через комплектный адаптер (рис. 8, рис. 1), обеспечивающий до 230 Вт выходного тока (20 В и до 11,5 А). Взвешивание этого адаптера показало, что его вес составляет 575 г, сетевого кабеля питания — 124 г, то есть совместно это составляет без малого (1 г) практически 700 г. Учитывая высокое энергопотребление Thunderobot 911 Plus G3 Pro, целесообразно эти компоненты держать всегда под рукой. А в случае необходимости перемещения ноутбука придется носить вместе с ним и эти 700-граммовые компоненты, так как без них время работы данной высокопроизводительной компьютерной системы в случае ресурсозатратных задач, к которым относятся, в частности, многие современные популярные игры, будет, увы, весьма непродолжительным.

Рис. 8. Адаптер электропитания  и  его параметры
            (кликнуть мышью для увеличения картинки)

Внешнее энергопитание ноутбука Thunderobot 911 Plus G3 Pro от адаптера и проводная связь с внешними периферийными устройствами осуществляется через порты, размещенные по торцам корпуса ноутбука (рис. 2). При этом сзади расположены USB-C, разъем электропитания, Mini DisplayPort 1.4 и HDMI 2.0 (рис. 9, рис. 2).

Рис. 9. Порты задней панели ноутбука

Слева находятся два порта USB-A (один из них USB 2.0) и два аудиоразъема (рис. 10, рис. 2).

Рис. 10. Порты левой панели ноутбука

Справа находятся порты USB-A и RJ-45 (рис. 11, рис. 2).

Рис. 11. Порты левой панели ноутбука

Спереди — индикаторы активности накопителей, состояния сетевого соединения и уровня заряда аккумулятора (рис. 2).

Беспроводную связь обеспечивают контроллеры Wi-Fi 6 (IEEE 802.11 b/g/n/ac/ax) и Bluetooth 5.2.

Ноутбук Thunderobot 911 Plus G3 Pro снабжен 17,3” дисплеем с матрицей типа AHVA IPS. Этот тип матрицы является воплощением одной из самых передовых технологий. Разработка компании AU Optronics. Является разновидностью IPS. Обладает высокой разрешающей способностью, улучшенными углами обзора, широкой цветовой палитрой, высоким быстродействием. Все это обеспечивает не только очень высокое качество изображения с разрешением Full HD (1920 x 1080), но и частоту обновления 144 Гц, что особенно актуально для современных динамичных программ. Соотношение сторон экрана является стандартным и составляет 16:9. Поверхность экрана матовая, что повышает комфортность работы особенно в условиях наличия ярких внешних источников света.

Традиционно над матрицей расположены два микрофона, веб-камера (1 Mp, 720p) и отверстие светодиода индикации/подсветки (рис. 12).

Рис. 12. Веб-камера, микрофоны, светодиод

Остается добавить, что рамки окружающие матрицу слева и справа очень узкие: всего примерно 7 мм от области изображения до кромки дисплея, визуально они смотрятся даже меньше. Важно, что узкие рамки позволили сделать ноутбук в целом компактнее многих конкурирующих изделий, кстати, при сохранении возможности использования в конструкции ноутбука полноразмерной клавиатуры (рис. 13).

Рис. 13. Клавиатура и тачпад ноутбука Thunderobot 911 Plus G3 Pro
             (кликнуть мышью для увеличения картинки)

Клавиатура (рис. 13) у данного ноутбука мембранного типа, с блоком цифровых клавиш. Размеры основных клавиш составляют 14 х 14 мм, а функциональных — 12,5 х 9 мм. Ход клавиш составляет около полутора миллиметров, срабатывания происходят четко и тихо. Работать за такой клавиатурой удобно. Для большего комфорта клавиши клавиатуры оснащены подсветкой.

Рядом с клавиатурой традиционно расположен большой тачпад (рис. 13). Его размеры составляют 150 х 90 мм. Поверхность гладкая. Тачпад обладает хорошей отзывчивостью и обеспечивает комфортное управление аппаратно-программными средствами данного компьютера.

Акустическая система ноутбука представлена двумя малогабаритными динамиками, которые находятся в нижней части корпуса. Качество звука, правда, среднее. К сожалению, это является неизбежным для малогабаритных излучателей. Но уровень громкости воспроизведения звука довольно высокий и звук воспроизводится без хрипов.

В следующей части  данной статьи — оценки производительности


 (создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов


Часть 1


Итак, скоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 (далее просто Intel NUC 10) с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD.

Основные компоненты, использованные в исследуемой системе:

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш — 6 Мбайт, TDP — 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — встроенная в процессор Intel UHD Graphics,
• Оперативная память — 2×4 GB (Kingston SO-DIMM DDR4-2666) и 2×16 GB (Crucial SO-DIMM DDR4-2400),
• Дисковая подсистема — M.2 Kingston SSD 256 GB и M.2 Intel SSD 760p 2048 GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240 V / 50-60 Hz; output — 19 V, 4,74 А, 90 W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

Как следует из приведенного описания тестовых вариантов, в исследовании подсистемы оперативной памяти использовались две конфигурации подсистемы оперативной памяти (ОЗУ): 8 Гбайт и 32 Гбайт. Тестирование осуществлялось с помощью предварительно установленных программных пакетов: AIDA64 Business, PassMark PerformanceTest.

Первая конфигурация с информационным объемом 8 Гбайт представлена двумя модулями SO-DIMM DDR4-2666 производства Kingston —  модели Kingston KVR26S19S6/4. Каждый модуль имеет объем 4 Гбайт. Основные параметры согласно опубликованным производителем техническим данным, доступным для пользователей: 512 M×64-bit (4 GB), DDR4-2666, CL19, 260-pin SO-DIMM, VDD=1.2 V Typical. Внешний вид данного модуля оперативной памяти (4 GB) представлен на рис. 2.

Вторая конфигурация с информационным объемом 32 Гбайт представлена двумя модулями SO-DIMM DDR4-2400 производства Micron — модели Crucial CT16G4SFD824A. Каждый модуль имеет объем 16 Гбайт. Основные параметры: PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 2048 Meg×64, 260-pin SO-DIMM, 1.2 V. Внешний вид данного модуля оперативной памяти (16 GB) представлен на рис. 2 вместе с Kingston KVR26S19S6/4 (4 GB).

Рис. 2. Модули ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

На рис. 3 приведены параметры модулей Kingston KVR26S19S6/4 и Crucial CT16G4SFD824A, определенные AIDA64 Business и используемые в подсистеме оперативной памяти Intel NUC 10.

Рис. 3. Характеристики модулей ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

Далее представлены результаты тестирования подсистемы оперативной памяти обеих конфигураций при сохранении в системе штатного накопителя M.2 Kingston SSD 256 GB.

Результаты оценки скоростных параметров подсистемы ОЗУ для вариантов 2×4 GB и 2×16 GB, полученные с помощью тестов AIDA64 Cache & Memory Benchmark и AIDA64 GPGPU Benchmark, входящих в состав программного пакета AIDA64 Business, приведены на рис. 4 и рис. 5.

Рис. 4. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 5. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 GPGPU Benchmark
            (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью теста Memory Mark пакета PassMark PerformanceTest (PassMark Software), приведены на рис. 6.

Рис. 6. Оценка производительности ОЗУ из 2×4 GB и 2×16 GB тестом Memory Mark
            (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования, замена штатных модулей на альтернативные существенно повысила производительность подсистемы оперативной памяти.

Результаты тестирования дисковой подсистемы  рассмотрены  в следующей части  данной статьи.

>>    Часть 3


Евгений Рудометов


В семействе компактных настольных компьютерных систем компания Intel предлагает   модели Intel NUC 10 (NUC — Next Unit of Computing), созданные на основе мобильных процессоров десятого поколения. Указанные компьютерные устройства могут быть использованы, например, в качестве основы компактных офисных и домашних ПК, управляющих систем, сетевых терминалов и информационных систем с поддержкой до трех дисплеев. Эти компактные компьютеры можно применять и в составе развлекательных мультимедийных комплексов, обеспечивающих воспроизведение видео разных стандартов, включая 4К (до 4096 х 2160 @ 60 Hz, 24 bpp), а также высококачественного многоканального аудио (7.1 digital). Файлы данных могут храниться как на внутренних накопителях, входящих в состав Intel NUC 10, так и передаваться на обработку от внешних хранилищ информации. Для этого могут использоваться порты USB и Thunderbolt, а также скоростные проводные и беспроводные каналы передачи данных, представленные аппаратно-программными средствами гигабитного Ethernet, Wi-Fi 6 (IEEE 802.11ax, 2.4/5 GHz, 2.4 Gbps), Bluetooth 5.

Модели Intel NUC 10 представлены как наборами, так и моделями мини-ПК. При этом первые, получившие наименование “Intel NUC 10 Performance kit” (модели Kit), требуют доукомплектования модулями оперативной памяти и соответствующими накопителями. Кроме того, наборам необходима еще и установка операционных систем. Вторые — это “Intel NUC 10 Performance Mini PC” (модели Mini PC). Изделия данной группы являются полностью готовыми для работы компактными системными блоками ПК.

Модели Kit и Mini PC десятого поколения, как и их предшественники, выпускаются в металлических корпусах двух форм-факторов.

Первый вариант — модели Tall (Tall Kit и Tall Mini PC), чьи габариты составляют 117×112×48 мм, с ножками высота — 51 мм. Данные варианты предусматривают установку до двух накопителей информации: один M.2 SSD с габаритами 22х80/22х42 мм и один 2.5” HDD/SSD толщиной 7,0 мм.

Второй вариант — модели Slim (Slim Kit и Slim Mini PC) обладают габаритами 117×112×34 мм, с ножками высота — 38 мм. Архитектура этих устройств практически совпадает с изделиями Tall, созданными на тех же процессорах. Но конструктив моделей Slim Kit и Slim Mini PC допускает установку только одного накопителя M.2 SSD с интерфейсами либо SATA 3, либо PCI Express Gen.3 x4/x2. Подключить 2.5” HDD/SSD теоретически возможно, так как на материнской плате присутствует соответствующий разъем SATA 3, но конструктив не позволяет поместить этот дополнительный диск внутрь корпуса Slim.

Как примеры популярных вариантов “Slim”, можно привести модели NUC10i5FNK2 и NUC10i5FNKPA2. Эти Slim-модели имеют одну и ту же архитектуру, включая проводные и беспроводные интерфейсы, одинаковые внутренний и внешний дизайны. Однако они отличаются друг от друга тем, что первая модель — это набор, а вторая — полностью укомплектованное производителем устройство, которое готово к работе после 5-минутной начальной настройки операционной системы Microsoft Windows 10 Home 64-bit. При этом настройка не требует от потенциального пользователя специальных профессиональных знаний и опыта. Остается добавить, что оба устройства допускают возможность смены двух модулей памяти SO-DIMM DDR 4, одного накопителя M.2 SSD и операционной системы Microsoft Windows 10 Home 64-bit на альтернативные, но совместимые с архитектурой и конструктивом варианты.

Внешний вид модели NUC10i5FNKPA2, кстати, полностью совпадающий с NUC10i5FNK2, приведен на рис. 1, параметры NUC10i5FNKPA2 представлены в таблице 1.

Рис. 1. Мини-ПК NUC10i5FNKPA2
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики

Идентичность архитектур и конструктива указанных моделей Kit и Mini PC, а также возможность использования разных компонентов порождает проблему оптимального выбора. Действительно, какой вариант целесообразно выбрать: Kit и Mini PC, а также какие «подводные камни» поджидают на этом пути потенциальных пользователей? Попробуем разобраться в данной проблеме, и может быть дать рекомендации, облегчающие выбор оптимального решения.

Очевидно, что параметры конечного устройства в лице NUC10i5FNK2 / NUC10i5FNKPA2 зависят от используемых элементов. В этом можно убедиться на примере сравнения скоростных параметров подсистем оперативной и энергонезависимой памяти, выполненных на разных модулях. Анализ результатов сравнения может оказать помощь потенциальному пользователю в выборе оптимального решения: либо набор, либо готовая система. При этом следует подчеркнуть, что независимо от выбора Intel NUC 10 у пользователя всегда остается возможность модернизации компьютерной системы путем замены модулей памяти и/или накопителя с операционной системой. Полученные результаты могут быть полезны и в случае доукомплектования наборов, и модернизации готовых систем иных моделей Intel NUC 10, и даже моделей предыдущих и последующих поколений данных устройств.

Cкоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD. Результаты данного исследования приведены далее.

Конфигурация исследуемой системы и ряд результатов проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Итак, установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS920+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS920+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть даже соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей аппаратно-программной инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернету через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с коллегами и друзьями. Можно также сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS920+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR. “Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology, воплощенную в Synology Hybrid RAID (SHR). Эта фирменная разработка является автоматизированной системой управления RAID от компании Synology. На нее целесообразно обратить внимание даже опытным пользователям.

Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера.

Классический RAID (рис. 7) не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Так, например, имея начальную конфигурацию из 4-х дисков по 500 Гбайт (с одним избыточным, RAID 5), пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 7. Классический RAID

При расширении хранилища вариант с SHR (рис. 8) работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тбайт, а после замены третьего — 4,5 Тбайт:

Рис. 8. Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей. Рассчитать результирующую емкость массива и сравнить различные типы RAID можно с помощью RAID калькулятора на сайте Synology.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела необходимо выбрать для него файловую систему. Так как Synology DS920+ поддерживает BTRFS, имеет смысл выбрать именно ее.

Итак, BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

Как упоминалось ранее, SSD-кэш в Synology DS920+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 небольшого объема, в пределах 64 – 128 Гбайт.

Скоростные возможности Synology DS920+ были оценены в процессе тестирования системы следующей конфигурации:

• жесткие диски — 2 HDD 14 Тбайт, 2 HDD 10 Тбайт,
• SSD-кэш — M.2 NVME Crucial P2 500 Гбайт с PCIe Gen3×4.
• тип RAID — 4 HDD в конфигурации SHR с использованием избыточности одного диска,
• файловая система — BTRFS,
• тесты — CrystalDiskMark 7, ATTO Disk Benchmark

Результаты тестирования приведены ниже (рис. 9, рис. 10).

Рис. 9. Результаты CrystalDiskMark 7
           (кликнуть мышью для увеличения картинки)

Рис. 10. Результаты ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования Synology DS920+, все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при организации одновременного доступа к NAS нескольких пользователей можно в режиме Link Aggregation использовать канал передачи данных шириной в два гигабита (2×1 Гбит/с).

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи, несомненно, оценят мультимедиа приложения для организации хранения и просмотра фото и видео файлов. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чат, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации.

В заключение остается добавить, что Synology DS920+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение очень хорошо справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является высокоэффективная и удобная операционная система DSM, управляющая работой сервера, а также очень большой набор программных пакетов.

>>    Часть 1


Дополнительные материалы:

• Обзор сетевого хранилища Synology DS920+
• Сетевой накопитель Synology DS920+
• Возможности программного обеспечения Synology NAS DS920+
• Программное обеспечение Synology DS920+
• 1Гбит + 1Гбит = 2 Гбит: Настраиваем Link Aggregation между роутером Asus RT-AX89X и Synology NAS DS920+
• 1Гбит + 1Гбит = 2 Гбит
• Synology DS920+ – высокопроизводительный NAS для работы и досуга. / Вы и Ваш компьютер. 2021, №9, с.16-20
• Обзор сетевого хранилища Synology DS420+
• Возможности программного обеспечения Synology NAS DS420+
• Synology DiskStation DS420+
• Synology DS420+ - NAS для дома и офисов. / Вы и Ваш компьютер. 2020, №8, с.24-27







Виктор   Рудометов
Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Объемы служебной и личной информации стремительно растут. При этом основную долю составляют служебные и личные документы, резервные копии программ и данных, а также фотографии, видео, аудио. Данный рост постоянно повышает нагрузку на системы обработки и хранения информации. Облачные системы нередко дороги, а также часто не предоставляют необходимого уровня безопасности, надежности, оперативности и удобства пользования. Оптимальное решение — использование систем на основе серверов сетевых хранилищ, например, Synology DiskStation DS920+ (далее Synology DS920+).

Synology DS920+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью личного и коллективного облака, а также мультимедиа центра. Устройство ориентировано на домашних пользователей и офисов (SOHO/SMB). Является идеальной сетевой системой хранения (NAS, от англ. Network Attached Storage) для оптимизации управления данными и повышения продуктивности. Рассчитан этот NAS на установку 4 жестких дисков. Наличие двух встроенных слотов для твердотельных накопителей M.2 для SSD-кэша позволяет значительно повысить производительность системных операций ввода-вывода и приложений.

Благодаря возможностям масштабирования пользователи Synology DS920+ могут начать с минимальной конфигурации и в дальнейшем расширить емкость системы хранения с помощью модуля расширения (Synology DX517) по мере роста объемов данных. А с помощью специального программного обеспечения Synology DS920+ может также выступать еще и в качестве полнофункциональной системы видеонаблюдения. Остается добавить, что возможности системы определяются не только аппаратными средствами, но и фирменным программным обеспечением (ПО). Библиотека приложений весьма обширна, значительная часть их доступна на сайте производителя.

Комплект этого высокопроизводительного NAS поставляется в небольшой картонной коробке (рис. 1). Она надежно защищает тщательно упакованные компоненты (рис. 2):

• Synology DS920+,
• адаптер питания переменного тока (100 Вт, 12 В / 8.33 А) со съемным кабелем,
• два сетевых кабеля LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1. Коробка Synology DS920+
           (кликнуть мышью для увеличения картинки)

Рис. 2. Комплект Synology DS920+
           (кликнуть мышью для увеличения картинки)

К Synology DS920+ могут быть приобретены дополнительные компоненты:

• SO-DIMM non-ECC DDR4 емкостью 4 Гбайт  (D4NESO-2666–4G),
• модуль расширения  Synology DX517  (к Synology DS920+ можно подключить один модуль расширения),
• 3.5″ SATA HDD  (HAT5300),
• 2.5″ SATA SSD  (SAT5200),
• M.2 2280 NVMe SSD  (SNV3400),
• VisualStation VS960HD/VS360HD,
• лицензионный пакет для устройств Surveillance,
• пакет лицензий Synology MailPlus,
• пакет лицензий Virtual DSM.

Корпус Synology DS920+ строгого дизайна выглядит очень стильно. Он окрашен в матовый черный цвет. Благодаря матовой поверхности на корпусе практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS920+ приведен на рис. 3.

Рис. 3. Внешний вид Synology DS920+
           (кликнуть мышью для увеличения картинки)

Спереди Synology DS920+ (рис. 4) расположены 4 лотка для жестких дисков с возможностью блокировки доступа специальным ключом, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Здесь следует напомнить, что стандарт USB 3.0 был переименован в USB 3.2 Gen 1 организацией USB Implementers Forum (USB-IF) в 2019 году, тем не менее, далее в тексте для этого стандарта будет использоваться более привычное наименование USB 3.0.

Рис. 4. Фронтальная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Сзади данного NAS (рис. 5) находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, порт USB 3.0, порт eSATA (используется для подключения внешних дисков SATA или модуля расширения Synology), гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса Reset. По бокам корпуса присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

Рис. 5. Обратная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Основные технические характеристики Synology DS920+ представлены в таблице 1.

Таблица 1.  Технические характеристики Synology DS920+

Внутри корпуса Synology DS920+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Материнская плата с процессором и оперативной памятью спрятана внутри корпуса. Однако для расширения объема оперативной памяти нет необходимости полной разборки устройства, так как конструкторами обеспечен сравнительно легкий доступ к соответствующему слоту.

Установка жестких дисков проста и удобна. Действительно, для накопителей форм фактора 3.5″, как и в предыдущих моделях NAS этого производителя, отвертка не потребуется (рис. 6).

Рис. 6. Установка жесткого диска и SSD-кэша в Synology DS920+
           (кликнуть мышью для увеличения картинки)

Synology DS920+ имеет систему SSD-кэша, которая позволяет существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека (рис. 6) для установки твердотельных накопителей SSD NVME M.2 2280. Их использование обеспечивает ускорение ряда операций в 20 раз. При подключении одного модуля M.2 будет работать кэш на чтение, а при использовании двух модулей есть возможность включить режим и на чтение, и на запись.

Пример установки в Synology DS920+ жесткого диска (HDD 14 Тбайт) и SSD-кэша (SSD 500 Гбайт) приведен на рис. 6.

Установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования.

О настройке, ОС, файловой системе, RAID, тестировании и т.п — в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет SSD P2 500GB, имеющий типоразмер M.2 2280. Установка данного накопителя, включение тестового мини-ПК, запуск и последующий анализ результатов каких-либо проблем не вызвали.

На рис. 4 приведен накопитель SSD P2 500GB, установленный в системный блок.

Рис. 4. Накопитель SSD P2 500GB в системном блоке
           (кликнуть мышью для увеличения картинки)

Оценки емкостных параметров накопителя SSD P2 500GB, выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 5.

Рис. 5. Емкостные параметры SSD P2 500GB
           (кликнуть мышью для увеличения картинки)

Оценивая емкостные параметры SSD P2 500GB, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. В этих единицах емкость накопителя SSD P2 500GB составляет 500 104 687 616 байт (рис. 5), то есть немного больше объявленного производителем значения. В единицах, привязанных к двоичной системе счисления, информационная емкость составляет 465 Гбайт (рис. 5).

Скоростные возможности накопителя SSD P2 500GB были оценены с помощью соответствующих тестовых программ. Перед каждым этапом накопитель форматировался, компьютер перезапускался. Полученные результаты тестирования SSD P2 500GB приведены на рис. 6 – рис. 9.

Рис. 6. Оценка скоростных параметров, выполненная CrystalDiskMark 5.2.0 х64

Рис. 7. Оценка скоростных параметров, выполненная CrystalDiskMark 7.0.0 х64

Рис. 8. Результаты теста ATTO Disk Benchmark
           (кликнуть мышью для увеличения картинки)

Рис. 9. Показатели линейных записи и чтения в тесте AIDA64 Disk Benchmark
           (кликнуть мышью для увеличения картинки)

Как следует из полученных оценок, твердотельный накопитель SSD P2 500GB, выпущенный компанией Micron, в тестах продемонстрировал сравнительно высокие значения скоростных параметров. Более того, в ряде тестов полученные результаты даже превышают значения, объявленные производителем. При этом очень интересны результаты работы тестов AIDA64 Disk Benchmark. Так, например, показатели скорости линейного чтения находятся между значениями 3029.7 MB/s и 2908.0 MB/s, среднее значение — 3003.4 MB/s. А вот с линейной записью все намного сложнее и интереснее. Действительно, в течение примерно 26% информационного объема накопителя график линейной записи находится на уровне около 1100 MB/s, но далее скорость записи скачком падает до весьма низкого уровня, составляющего примерно 38 MB/s, и остается на этом уровне до конца объема. Это объясняется кэшированием операций записи на начальном участке, а после исчерпания кэша скорость определяется исключительно возможностями применяемой флэш-памяти. В данном случае использется флэш-память QLC, обеспечивающая хранение четырех бит в обной ячейке (рис. 1). Конечно, ее скоростные параметры уступают TLC, однако на реальных задачах исследуемый накопитель все равно предпочтительнее традиционных HDD, особенно в операциях случайных чтения/записи (IOPS). Остается напомнить, что данный твердотельный накопитель обладает высокой надежностью и неплохими показателями износоустойчивости в режимах записи, перезаписи и стирания информации, а также очень малыми размерами и сравнительно низкой ценой. Тем не менее, несмотря на все достоинства, использование данного устройства целесообразно в соответствии с рекомендациями производителя ограничить системами потребительского уровня.

                                   (кликнуть мышью для увеличения картинки)

>>    Часть 1


Дополнительные материалы:
Экспресс-тест Crucial CT500P2SSD8
M.2 SSD Crucial P1 500GB
Архитектура мини-ПК от Intel
Твердотельный накопитель Crucial P2 500GB. / Компьютер Mouse. 2021, №9, с.14-15.

Евгений Рудометов


Компания Micron под принадлежащей ей маркой Cruсial выпускает широкую гамму твердотельных накопителей (SSD). При этом для сверхкомпактных подсистем хранения информации, ориентированных на компьютеры потребительского сектора, предлагаются SSD форм-фактора M.2 2280. В их архитектуре используются чипы 3D NAND разных полупроводниковых технологий, эволюция которых представлена на рис. 1.

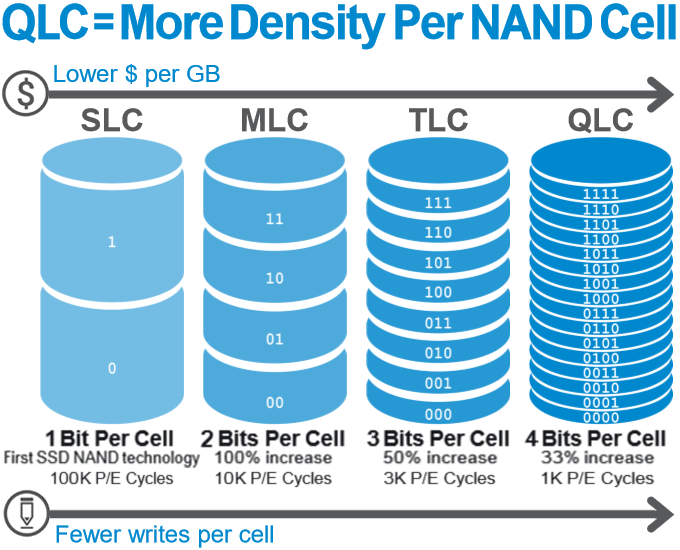

Рис. 1. Эволюция технологий от SLC к QLC
           (кликнуть мышью для увеличения картинки)

На основе результатов производства и эксплуатации M.2 SSD Cruсial P1 производитель выпустил модели серии Cruсial P2. Указанные накопители в настоящее время представлены моделями объемом 250 Гбайт, 500 Гбайт, 1 Тбайт и 2 Тбайт.

Возможности накопителей серии Crucial P2 можно оценить на примере модели SSD, имеющей информационный объем 500 Гбайт (здесь 1 Гбайт = 1 000 000 000 байт). Данная модель получила наименование CT500P2SSD8. Состав комплекта этого накопителя приведен на рис. 2. Внешний вид накопителя CT500P2SSD8 (далее — SSD P2 500GB) представлен на рис. 3, основные характеристики, официально объявленные производителем, приведены в таблице 1.

Рис. 2. Комплект SSD P2 500GB
           (кликнуть мышью для увеличения картинки)

Рис. 3. Внешний вид SSD P2 500GB
           (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD P2 500GB

Накопитель SSD P2 500GB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с односторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 3). Ряд технических и эксплуатационных характеристик приводится на этикетке, наклеенной на лицевой стороне поверх части электронных элементов.

Необходимо отметить, на фирменном сайте производителя в нескольких разделах приводится сравнительно небольшое количество параметров (таблица 1). Среди них для большинства пользователей обычно актуальны показатели надежности и скоростные параметры. Так, например, показатель MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,5 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 150 Тбайт. Анонсированные производителем скоростные возможности приведены в таблице 1. Необходимо отметить, что для передачи компьютерных данных архитектурой накопителя резервируются 4 линии PCI Express Gen3, напряжение питания — 3,3 В, ток потребления — до 2,5 А (рис. 3). Фактически указанными параметрами исчерпываются официальные характеристики. Однако, удалив наклейку (удаление наклейки приводит к потере гарантии), закрывающую доступ к большей части элементов устройства, можно получить дополнительную информацию об архитектуре, а, следовательно, и возможностях накопителя. Кстати, следует отметить, что на рынке присутствуют модели и с чипами флеш-пямяти TLC, и с чипами QLC.

В архитектуре исследуемого накопителя SSD P2 500GB использованы два чипа флэш-памяти Micron NX893. Управление осуществляет контроллер Phison PS5013-E13-31, способный поддерживать до 2 Тбайт флеш-памяти. Архитектура накопителя является безбуферной. Это означает, что для упрощения конструкции устройства, снижения его себестоимости и энергопотребления на плате отсутствуют микросхемы оперативной памяти, а для повышения скорости работы накопителя применяется кэширование в DRAM компьютера (использование технологии HMB, хотя на сайте производителя это не указано).

Емкостные и скоростные возможности твердотельного накопителя SSD P2 500GB, созданного компанией Micron, были оценены в процессе тестирования.

Особенности тестовой системы и результаты тестирования SSD P2 500GB (CT500P2SSD8) рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Развивая семейство компактных настольных компьютеров своей собственной разработки, компания Intel, выпустила на рынок десятое поколение мини-ПК Intel NUC (Next Unit of Computing).

Новинки представлены двумя группами изделий, являющихся, по сути, системными блоками. Первая группа — это наборы (kit), требующие доукомплектования собственными силами пользователей. Вторая группа — модели мини-ПК (системные блоки), полностью готовые к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”, хотя чаще используются просто “Kit” и “Mini PC”.

Основой архитектуры Intel NUC10 послужили высокопроизводительные мобильные процессоры десятого поколения, чьи возможности дополнены элементами скоростных проводных и беспроводных интерфейсов. При этом в старших моделях применяются процессоры Intel Core i7-10710U, в младших — Intel Core i3-10110U, среднюю позицию занимают модели с Intel Core i5-10210U. Основные параметры этих процессоров приведены в таблице 1.

Таблица 1. Основные параметры процессоров

Модели Kit и Mini PC выпускаются в металлических корпусах двух форм-факторов. Изделия подробно описаны в документе NUC10i357FN_TechProdSpec.pdf, который расположен на сайте Intel по адресу https://www.intel.com/content/dam/support/us/en/documents/intel-nuc/NUC10i357FN_TechProdSpec.pdf.

Первый вариант — модели “Slim” (Small). В их наименовании присутствует буква “K”. Эти устройства имеют габариты 117×112×34 мм. С ножками высота такого устройства составляет 38 мм.

Второй — модели “Tall”, в их наименовании присутствует буква “H”. Они имеют габариты 117×112×48 мм, с ножками высота — 51 мм.

Рис. 1. Два варианта корпусов NUC10
            (кликнуть мышью для увеличения картинки)

Очевидно, что обилие доступных вариантов Intel NUC10 расширяет диапазон возможностей для пользователей, но часто и затрудняет для них выбор оптимальной модели. Оценивая же основные параметры и критерии выбора, необходимо отметить, что модели с Intel Core i7-10710U демонстрируют максимальные показатели производительности, но требуют для своей работы сравнительно мощных блоков питания. А еще старшие представители дороже средних и младших собратьев, которые, кстати, также обладают обширным набором интерфейсных возможностей.

Что же касается возможностей и выбора оптимальной модели среди представителей вариантов “Tall” (высокие модели) и “Slim” (тонкие модели), то следует учитывать, что разница среди них заключается в первую очередь в числе накопителей, которые можно установить в корпус NUC10.

В моделях “Tall” могут быть установлены два накопителя: один M.2 SSD и один 2.5” HDD/SSD. При этом любой из них может использоваться в качестве системного диска. В случае необходимости можно объединить эти накопители и в RAID-массив. В дополнение к этому в качестве еще одного варианта дисковой подсистемы совместно с 2,5-дюймовым накопителем производитель предлагает использовать, как и в Tall-моделях предыдущих поколений, ускоритель Intel Optane Memory Series. Это может быть модель с информационным объемом 16GB или “более продвинутый” вариант с 32GB. Данные ускорители выпускаются в форм-факторе M.2. Они устанавливаются в слоты M.2 (вместо M.2 SSD) для совместной работы с 2,5-дюймовыми накопителями с целью ускорения работы ОС Windows 10, а также часто используемых системных и прикладных программ.

В отличие от “Tall”, архитектура и конструктив моделей “Slim” предусматривает присутствие в корпусе только одного накопителя, представленного модулем M.2 SSD. Это, впрочем, не является особенно критичным для пользователей. Дело в том, что информационная емкость современных накопителей этого типа даже в потребительском сегменте может достигать 1TB и даже 2TB (у Intel есть модели 1.024TB и 2.048TB). Емкости указанных моделей обычно вполне достаточно для решения самых разных задач, включая обработку файлов мультимедиа. Размеры таких файлов нередко составляют десятки гигабайт, особенно это касается файлов видео 4K.

Остается добавить, что все сказанное относится и к изделиям группы Kit, и к изделиям Mini PC. При этом модели, снабженные блоками питания с силовыми кабелями с вилками европейского стандарта (эта вилка совместима с розетками российского стандарта), имеют в конце наименования символ “2”. Но это, вообще говоря, не относится к особенностям архитектуры NUC10. Да и силовой кабель может быть легко заменен на вариант с вилкой другого стандарта, не говоря уже о том, что на рынке присутствуют соответствующие переходники.

Таким образом, тем пользователям, кто стремится к максимальным возможностям NUC10 и не ограничен в средствах, можно порекомендовать Tall-модели с Intel Core i7-10710U. Бережливых пользователей, а также пользователей с ограниченными финансовыми ресурсами, возможно, заинтересуют Slim-модели c Intel Core i3-10110U, хотя по производительности они и уступают моделям с Intel Core i7 и Intel Core i5. Оптимальной же серединой являются, по-видимому, модели с Intel Core i5-10210U, основные характеристики которых, приведенные на сайте производителя, представлены на рис. 2.

Рис. 2. Модели и характеристики NUC10 с Intel Core i5
            (кликнуть мышью для увеличения картинки)

Аналогичные таблицы, конечно, есть и для Slim- и Tall-моделей с процессорами Intel Core i7-10710U и Intel Core i3-10110U (рис. 3). Эти таблицы также легко найти на сайте производителя.

Рис. 3. Модели и характеристики NUC10 с Intel Core i7 и Intel Core i3
            (кликнуть мышью для увеличения картинки)

Итак, «золотой серединой» являются модели NUC10, созданные на основе Intel Core i5-10210U. Учитывая рост скоростных и емкостных возможностей M.2 SSD и, конечно, популярность малогабаритных решений, пожалуй, наиболее интересными для пользователей являются модели NUC10i5FNK и NUC10i5FNKPA. А для российских пользоватедей — варианты, снабженные блоками питания, укомплектованными силовыми кабелями с европейской вилкой: NUC10i5FNK2 и NUC10i5FNKPA2. Эти Slim-модели отличаются друг от друга тем, что первая модель — это набор, а вторая — законченное устройство.

Внешний вид моделей NUC10i5FNK2 и NUC10i5FNKPA2, а также их порты и разъемы приведены на рис. 4. Основные характеристики данных устройств представлены в таблице 2.

Рис. 4. Внешний вид NUC10i5FNK2 / NUC10i5FNKPA2, а также их порты и разъемы
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики

Необходимо отметить, что, если NUC10i5FNKPA2 лишить комплектных модулей SO-DIMM DDR4 и накопителя M.2 SSD с установленной Windows 10 Home 64-bit, то это изделие фактически превращается в NUC10i5FNK2. И наоборот: добавьте в NUC10i5FNK2 указанные компоненты — получите NUC10i5FNKPA2. Параметры же и производительность конечного устройства в лице NUC10i5FNK2 / NUC10i5FNKPA2 зависят от используемых сменных элементов. В этом легко убедиться на примере сравнения параметров подсистемы оперативной памяти с разными модулями и дисковой подсистемы с разными накопителями.

Что же касается выбора между полностью готового к работе NUC10i5FNKPA2 и платформы NUC10i5FNK2, требующей доукомплектования модулями DDR4, SSD и ОС, то выбор остается за потенциальным пользователем. При этом следует помнить, что у него всегда имеется возможность поменять указанные компоненты, независимо от выбранной модели Kit или Mini PC в конструктиве Slim или Tall.

            (кликнуть мышью для увеличения картинки)

Дополнительные материалы:
Экспресс-тест Intel NUC10 Performance Mini PC
Архитектура мини-ПК Intel NUC10i5FNKPA
Производительность Intel NUC10i5FNKPA
Мини-ПК Intel NUC10i5FNKPA

Евгений Рудометов


 >>    Часть 1


Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760P 2TB (SSDPEKKW020T8), созданного компанией Intel, были оценены в процессе тестирования. В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — HDD HDWL110UZSVA (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет SSD 760P 2TB, имеющий типоразмер M.2 2280. Установка данного накопителя, включение тестового мини-ПК, запуск и последующий анализ результатов каких-либо проблем не вызвали.

На рис. 5 приведен накопитель SSD 760P 2TB, установленный в системный блок.

Рис. 5.  Накопитель SSD 760P 2TB в системном блоке
            (кликнуть мышью для увеличения картинки)

Для поддержки твердотельных накопителей силами самих пользователей компания Intel можно использовать специальные программные средства. Это может быть, например, многофункциональная утилита Intel Solid-State Drive Toolbox (Intel SSD Toolbox).

Оценки емкостных параметров накопителя SSD 760P 2TB (SSDPEKKW020T8), выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 6.

Рис. 6.  Емкостные параметры SSD 760P 2TB

Оценивая емкостные параметры SSD 760P 2TB, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 000 000 байт. В результате в десятичных единицах емкость SSD 760P 2TB составляет 2 048 390 066 176 байт (рис. 6), то есть даже несколько больше объявленного производителя значения. А вот в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 x 1 024 x 1 024 байт = 1 073 741 824 (2 в степени 30). Как результат, «десятичная» емкость 2 048 390 066 176 байт в единицах, привязанных к двоичной системе счисления, преобразуется и приводится уже как 1.86 Тбайт (рис. 6).

Скоростные возможности накопителя SSD 760P 2TB были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены на рис. 7 – рис. 9.

Рис. 7.  Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 8.  Оценка скоростных параметров, выполненная ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Рис. 9.  Оценка скоростных параметров, выполненная AS SSD Benchmark


Как следует из полученных оценок, твердотельный накопитель SSD 760P 2TB (модель SSDPEKKW020T8), выпущенный компанией Intel, продемонстрировал очень высокие значения скоростных параметров. При этом скоростные параметры данного накопителя значительно превышают аналогичные параметры не только традиционных 2,5- и 3,5-дюймовых жестких дисков, но даже и новейших 2,5-дюймовых SSD с интерфейсом SATA3. Более того, в других компьютерных системах исследованный твердотельный накопитель вполне возможно сможет показать еще более высокие результаты. Остается добавить, что накопитель обладает высокой надежностью и неплохими показателями износоустойчивости в режимах записи, перезаписи и стирания информации. Тем не менее, использование данного устройства целесообразно ограничить, в соответствии с рекомендациями производителя, системами потребительского уровня.

                                   (кликнуть мышью для увеличения картинки)

>>    Часть 1


Дополнительные материалы:
Экспресс-тест Intel SSDPEKKW020T8
M.2 SSD Intel 760p 1TB
Архитектура мини-ПК от Intel
SSD Intel 760p 2048GB

Евгений Рудометов


Для решений широкого спектра использования — от настольных ПК до ноутбуков компания Intel предлагает твердотельные накопители (SSD) серии 760p. В настоящее время эта серия состоит из моделей с информационным объемом следующих значений: 128, 256, 512, 1024, 2048 Гбайт.

Данные накопители выполнены в конструктиве M.2 2280, используют интерфейс PCIe Gen3 x4 с протоколом NVMe, созданы на основе 64-слойной флэш-памяти TLC 3D NAND, что обеспечивает хранение трех бит в каждой ячейке массива флэш-памяти накопителя. При этом все модели характеризуются высокими скоростными параметрами, а также высокими показателями надежности и ресурсов записи. По мнению производителя, накопители серии 760p оптимальны для широкого спектра задач, выполняемых на компьютерных системах потребительского класса, снабженных слотами, поддерживающими PCI NVMe 3.1×4.

Возможности накопителей серии 760p можно оценить на примере старшей модели SSD, имеющей информационный объем 2 Тбайт: “Intel SSD 760p Series 2.048TB”. Модель получила техническое наименование SSDPEKKW020T8 (далее — SSD 760p 2TB).

Комплект SSD 760p 2TB поставляется в красочной коробке (рис. 1) с указанным на ее поверхности рядом характеристик накопителя. Сам накопитель дополнительно упакован в пластиковый контейнер (рис. 2) и картон, что обеспечивает его защиту.

Рис. 1.  Комплект SSD 760p 2TB
            (кликнуть мышью для увеличения картинки)

Рис. 2.  SSD 760p 2TB в пластиковом контейнере
            (кликнуть мышью для увеличения картинки)

Внешний вид накопителя представлен на рис. 3, основные характеристики, официально объявленные производителем, приведены в таблице 1.

Рис. 3.  Внешний вид, лицевая и обратная стороны SSD 760p 2TB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD 760p 2TB

Накопитель SSD 760P 2TB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с двухсторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 3). Ряд технических и эксплуатационных характеристик приводится на этикетке (рис. 4), наклеенной на лицевой стороне поверх электронных элементов (рис. 3).

Рис. 4.  Этикетка SSD 760p 2TB
            (кликнуть мышью для увеличения картинки)

Обычно для большинства пользователей, кроме информационной емкости, наиболее важны показатели надежности и скоростные параметры. Из данных, объявленных производителем, следует, что, например, показатель MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,6 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 576 Тбайт. Это эквивалентно регулярной записи примерно 315 Гбайт данных в день в течение установленного гарантийного срока, который для этого 2-терабайтного накопителя составляет 5 лет. К слову сказать, 576 Тбайт — объем гарантированный производителем. Оценивая это значение, кстати, довольно значительное, следует учитывать, что обычно у SSD от известных брендов фактическая износоустойчивость значительно выше (нередко “в разы”). Что же касается скоростных возможностей, то они приведены в таблице 1, и они очень высокие, особенно, если сравнивать с SATA-моделями SSD и HDD. Необходимо отметить, что для передачи компьютерных данных архитектурой описываемого накопителя резервируются 4 линии PCI Express Gen3.

Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760P 2TB, созданного компанией Intel, были оценены в процессе проведенного тестирования с использованием популярных программных инструментов.

Особенности тестовой системы и результаты тестирования SSD 760P 2TB (SSDPEKKW020T8) рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


Десятое поколение мини-ПК Intel NUC (Next Unit of Computing) в настоящее время представлено двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

Одним из представителей полностью укомплектованных и готовых к работе устройств из “Intel NUC 10 Performance Mini PC” является модель Intel NUC10i5FNKPA2 (символ “2″ в наименовании, как и раньше, означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

            (кликнуть мышью для увеличения картинки)

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNK),
• блок питания мини-ПК от сети переменного тока (модель HKA09019047-6U с входным напряжением 100-240В, выходным напряжением 19В, выходным током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• запасной столбик для крепления M.2 SSD,
• документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

Рис. 1. Мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В дополнение к приведенному комплекту производитель разместил на своих сайтах еще и вспомогательное ПО и файлы с подробным описанием архитектуры моделей NUC10 и рекомендации по их настройке.

Возвращаясь к использованным в мини-ПК Intel NUC10i5FNK элементам, необходимо отметить, что применение энергоэкономичного процессора Intel Core i5-10210U, дополненного соответствующими электронными компонентами, позволило создать очень компактный компьютер.

Использованный процессор характеризуется сравнительно высокой производительностью и функциональностью. Их достаточно для решения широкого круга самых разных задач. Основные параметры Intel Core i5-10210U приведены в таблице 1.

Таблица 1.  Основные параметры Intel Core i5-10210U

Функциональные возможности мини-ПК Intel NUC10i5FNK реализованы с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используются видеосредства Intel UHD Graphics, встроенные в процессор Intel Core i5-10210U. Эти средства поддерживают:

• Видео HD для Blu-ray,­­
• Direct3D 2015/11.2/11.1/9/10, Direct2D, OpenCL 1.2/2.0/2.1/4.5,
• Аппаратное ускорение декодирования Full AVC/VC1/MPEG2/HEVC/VP8/VP9/JPEG,
• Аппаратное ускорение кодирования Full AVC/MPEG2/HEVC/VP8/JPEG.

Видеопоток передается как через HDMI (через LSPCON — MegaChips MCDP2800-BCT DisplayPort 1.2a to HDMI 2.0b Level Shifter/Protocol Converter) с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Оперативная память представлена двумя SO-DIMM DDR4-2666 по 4GB (модель Kingston KVR26S19S6/4). Общий объем составляет 8GB, но имеется возможность расширения до 64GB.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC10i5FNK представлена на рис. 2, технические характеристики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики Intel NUC10i5FNK

В тестируемом варианте мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации осуществляет накопитель M.2 SSD 256GB (модель Kingstone U-SNS8154P3/256GJ).

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNK, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


 >>    Часть 3


В мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации, представленной системным и прикладным программным обеспечением, а также пользовательскими файлами программ и данных, осуществляет единственный накопитель M.2. При этом внутренние разъемы материнской платы NUC10i5FNB допускают подключение одного 2,5-дюймового SATA HDD. Однако дизайн данной модели мини-ПК не позволяет использовать HDD.

В мини-ПК Intel NUC10i5FNK конструкторы применили M2 SSD-накопитель Kingston U-SNS8154P3/256GJ. Внешний вид используемого накопителя представлен на рис. 11.

Рис. 11. Комплектный накопитель NUC10i5FNK
             (кликнуть мышью для увеличения картинки)

Накопитель U-SNS8154P3/256GJ предлагается во многих торговых сетях, но, к сожалению, его подробные технические параметры найти не удалось: нет их ни на сайте производителя, ни в альтернативных источниках информации. Достоверно известно лишь то, что U-SNS8154P3/256GJ — это “M.2 2280 x2 256GB SSD” c “PCIe Gen. 3 NVMe 1.2”. Но остаются своеобразным секретом производителя такие характеристики, как скоростные параметры этого накопителя, его время наработки на отказ (MTBF) и его износоустойчивость (ресурс перезаписи данных, TBW), нет информации о контроллере и типе используемых микросхем флэш-памяти. Подключение через две линии PCIe при наличии в архитектуре мини-ПК четырех линий не позволяет надеяться на очень высокие значения скоростей чтения/записи, но это будет выяснено уже в процессе тестирования.

Оперативная память в мини-ПК Intel NUC10i5FNK представлена двумя модулями SO-DIMM DDR4 Kingston KVR26S19S6/4. Каждый модуль имеет объем 4 Гбайт. Основные параметры: 512Mx64-bit (4GB) DDR4-2666 CL19 260-pin SODIMM, VDD=1.2V Typical. Внешний вид модуля памяти представлен на рис. 12.

Рис. 12. Комплектный модуль памяти NUC10i5FNK
             (кликнуть мышью для увеличения картинки)

Как упоминалось ранее, интерфейсные возможности представлены как проводными, так и беспроводными средствами.

Так, например, сетевые средства Gigabit (10/100/1000Mbps) LAN, созданные на основе контроллера Intel I219V Gigabit Ethernet, обеспечивают поддержку сети Ethernet режимов Full-duplex 10/100/1000Mbps и Half-duplex 10/100Mbps.

Модуль Intel Wi-Fi 6 AX201 предоставляет беспроводные функции Wi-Fi (IEEE 802.11a/b/g/n/ac/ax, 802.11d, 802.11e, 802.11h, 802.11i, 802.11w, 802.11r, 802.11k) со скоростью до 2.4GBps в 160MHz каналах (2.4GHz, 5GHz) и Bluetooth (v.5). Фрагмент материнской платы с модулем AX201 представлен на рис. 13.

Рис. 13. Фрагмент материнской платы с модулем AX201
             (кликнуть мышью для увеличения картинки)

Связь с периферийными устройствами может осуществляться через порты USB 3.1 Gen. 2 Type A и USB 3.1 Gen. 2 Type C. При этом порт USB Type C, расположенный на задней панели, может использоваться и для передачи данных и для зарядки гаджетов. Кроме того, имеется возможность использования USB 2.0 с разъемами на плате, а также CIR (Consumer Infrared).

Внутренне устройство мини-ПК Intel NUC10i5FNK приведено на рис. 14.

Рис. 14. Мини-ПК NUC10i5FNK и его элементы
            (кликнуть мышью для увеличения картинки)

На накопитель SSD производителем установлена операционная система (ОС) Microsoft Windows 10 Home 64-bit. Эта ОС вместе с драйверами осуществляет управление рассмотренными выше компонентами мини-ПК Intel NUC10i5FNK, возможности которого позволяют решать широкий круг задач, включая мультимедиа и большое количество игр, не требующих, предельных ресурсов. Основные сведения о выпуске ОС Windows и системе приведены на рис. 15.

Рис. 15. Основные сведения о компьютере
            (кликнуть мышью для увеличения картинки)

Остается добавить, что компактные размеры и малый вес устройства позволяет на его основе конструировать моноблоки, прикрепив корпус Intel NUC10i5FNK к задней стенке монитора или телевизора (рис. 16).

Рис. 16. Сборка моноблока на основе мини-ПК NUC10i5FNK
             (кликнуть мышью для увеличения картинки)

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNKPA2, то этой теме будет посвящена следующая статья: Произвоительность Intel NUC10i5FNKPA.


             (кликнуть мышью для увеличения картинки)

>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Топология материнской платы NUC10i5FNB и элементы интерфейсов, расположенные на нижней ее стороне, представлены на рис. 6 и в таблице 2.

Рис. 6. Элементы нижней стороны материнской платы NUC10i5FNB

Таблица 2. Элементы нижней стороны материнской платы

Верхняя сторона материнской платы NUC10i5FNB — на рис. 7 и в таблице 3.

Рис. 7. Элементы верхней стороны материнской платы NUC8i7IHB

Таблица 3. Элементы верхней стороны материнской платы

Размеры материнской платы NUC10i5FNB приведены на рис. 8.

Рис. 8. Размеры материнской платы NUC10i5FNB

Внешний вид системного блока мини-ПК Intel NUC10i5FNK, приведен на рис. 9 и рис. 10, его технические параметры — в таблице 4.

Рис. 9. Фронтальная сторона мини-ПК Intel NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Рис. 10. Обратная сторона мини-ПК Intel NUC10i5FNK
              (кликнуть мышью для увеличения картинки)

Энергопитание мини-ПК осуществляется от внешнего блока питания (модель HKA09019047-6U):

• Входное напряжение — 100-240 В,
• Выходное напряжение — 19 В,
• Выходной ток — до 4,74 А.

Таблица 4. Технические характеристики Intel NUC10i5FNK

В следующей части  данной статьи рассмотрен ряд элементов мини-ПК.


>>    Часть 4


Виктор   Рудометов
Евгений Рудометов

         (кликнуть мышью для увеличения картинки)

Каждый пользователь сталкивается с ежедневным ростом объемов личной и служебной информации. Это могут быть документы, фотографии, видео, резервные копии и многое другое. Возникает два важных вопроса: где хранить и как получить к своей информации удобный и быстрый доступ. Системы хранения в интернете дороги, а также часто не предоставляют необходимого уровня безопасности и удобства пользования. Оптимальное решение – это домашняя система на основе сервера сетевого хранилища, например, Synology DiskStation DS420+ (далее Synology DS420+). Это высокопроизводительное и надежное решение для хранения данных с функциональностью домашнего облака и мультимедиа центра. В первую очередь модель ориентирована на домашних пользователей, а также на использование в малых офисах.

Изделие поставляется в небольшой картонной коробке, надежно защищающей небольшой по размеру сервер и аксессуары:

• устройство Synology DS420+,
• адаптер питания от сети переменного тока со съемным кабелем,
• сетевой кабель LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2,5”,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1.  Комплект Synology DS420+
            (кликнуть мышью для увеличения картинки)

Корпус Synology DS420+ выглядит стильно. Он окрашен в черный цвет, матовый. Благодаря матовой поверхности практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS420+ приведен на рис. 2, основные технические характеристики — в таблице 1.

Рис. 2.  Synology DS420+
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики Synology DS420+

На фронтальной и обратной сторонах (рис. 3) расположены:

1. Индикатор состояния системы,
2. Индикаторы состояния дисков,
3. Блокиратор лотка дисков,
4. Порт USB 3.0 для подключения внешних устройств,
5. Кнопка и индикатор питания,
6. Лотки для дисков,
7. Порты 1GbE RJ-45,
8. Кнопка сброса,
9. Разъем энергопитания,
10. Систеный вентилятор,
11. Гнездо замка безопасности Kensington.

Остается добавить, что по бокам присутствуют вентиляционные прорези, выполненные в виде надписей «Synology». Внутри Synology DS420+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Рис. 3.  Фронтальная и обратная стороны Synology DS420+
            (кликнуть мышью для увеличения картинки)

Материнская плата с процессором находится внутри корпуса. Однако пользователю Synology DS420+ не потребуется разбирать устройство для установки дополнительных 4 Гбайт памяти.

Процедура установки жестких дисков довольно проста: для 3,5″ моделей даже не потребуется отвертка. Диски крепятся в салазках с помощью специальных пластинок.

Для увеличения скоростных возможностей Synology DS420+ в архитектуре данного устройства предусмотрена система SSD-кэширования. Она позволяет существенно повысить производительность системных операций ввода/вывода и некоторых приложений. Для реализации данной возможности в нижней части корпуса есть два отсека для установки твердотельных накопителей SSD NVME M.2 2280. Как результат, некоторые операции будут ускорены в 20 раз. При установке одного модуля M.2 будет работать кэш на чтение, однако при установке двух модулей есть возможность включить ускоренный режим и на чтение, и на запись.

Установив диски и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS420+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS420+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть и соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернет через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с друзьями или сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS420+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR.

“Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology.

Synology Hybrid RAID (SHR) является автоматизированной системой управления RAID от компании Synology. Мы рекомендуем даже опытным пользователям обратить внимание именно на SHR. Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера. Классический RAID не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Представим, что в начальной конфигурации 4 диска по 500 Гбайт (с одним избыточным, RAID 5) пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 4.  Классический RAID

При расширении хранилища SHR работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тб, а после замены третьего – 4,5 Тбайт:

Рис. 5.  Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела, необходимо выбрать для него файловую систему. Так как DS420+ поддерживает BTRFS, имеет смысл выбрать именно ее. BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

После аппаратно-программного конфигурирования система будет проверять установленные накопители. Для SHR с 4-я дисками по 4 Тбайт каждый весь процесс занял примерно сутки. Несмотря на то, что можно уже использовать NAS по его прямому назначению, рекомендуется дождаться окончания проверки.

Как упоминалось ранее, SSD-кэш в Synology DS420+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 сравнительно небольшого объема, например, 64 или 128 Гбайт. Можно, конечно, использовать и более емкие модели SSD, однако их потенциал в ряде задач не будет использован полностью.

Скоростные возможности Synology DS420+ были оценены в процессе тестирования системы следующей конфигурации:

• HDD — два HDD 4 Тбайт Seagate ST4000DM (64 Мбайт кэша, 5900 об/мин), два HDD 4 Тбайт Western Digital Red NAS WD40EFRX (64 Мбайт кэша, 5400 об/мин),
• SSD кэш — 500 Гбайт M.2 NVME Crucial PCIe Gen3 x4,
• RAID — 4 диска в конфигурации SHR с использованием избыточности одного диска,
• Файловая система — BTRFS

В качестве тестовых инструментов оценки скоростных возможностей использовались программы CrystalDiskMark 7 и ATTO Disk Benchmark. Результаты тестирования приведены на рис. 6 и рис. 7.

Рис. 6.  Результаты CrystalDiskMark 7

Рис. 7.  Результаты ATTO Disk Benchmark

Как следует из полученных результатов, фактически все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при одновременном доступе к устройству нескольких пользователей в настроенном режиме Link Aggregation существует возможность использовать возможности канала передачи данных шириной в два гигабита (2×1 Гбит/с). Это фактически удваивает скорость данного NAS.

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи несомненно оценят мультимедиа приложения для организации хранения и просмотра фото и файлов видео. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чаты, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации. Описание  популярных приложений и их возможностей достойны отдельной статьи.

В заключение остается добавить, что Synology DiskStation DS420+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение превосходно справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является операционная система DSM, управляющая работой сервера, а также огромный набор программных пакетов.

https://pcnews.ru/articles/synology_ds420plus-1006686.html
https://pcnews.ru/news/setevoj_nakopitel_synology_ds420-1006687.html
https://pcnews.ru/articles/synology_nas_ds420plus_software-1006948.html
https://pcnews.ru/news/programmnoe_obespecenie_synology_ds420-1006949.html


Евгений Рудометов


Рынок сетевых хранилищ информации (NAS — Network Attached Storage), основанных на использовании накопителей на жестких магнитных дисках (HDD, жесткие диски), продолжает свой стремительный рост. В отличие от традиционных внешних накопителей, в NAS часто используются несколько HDD. При этом основными характеристиками накопителей для NAS являются высокие показатели надежности и, конечно, информационной емкости и скоростных характеристик.

Отвечая на запросы рынка сетевых хранилищ информации, компания Toshiba разработала и выпустила специализированные HDD высокой емкости и высокой надежности, объединив их в семейство накопителей N300. Накопители этой линейки созданы и оптимизированы для круглосуточной работы. Поддерживают непрерывную работу в многодисковых средах. Ориентированы на NAS с числом дисков до 8 штук при высоких нагрузках: до 180 Тбайт записываемой информации в год на каждый накопитель N300.

Рекомендуемые области применения накопителей N300:

• Сетевые устройства хранения информации (NAS), имеющие до 8 отсеков,
• RAID-массивы десктопов и серверов,
• Хранилища информации серверов мультимедийных данных,
• Частное облачное хранилище,
• Сервер и хранение данных для малого бизнеса.

Семейство 3,5-дюймовых накопителей N300 имеет в своем составе в настоящее время SATA-модели (Bulk и Retail) следующих значений информационной емкости: 4, 6, 8, 10, 12, 14, 16 Тбайт.

Кроме рекомендованных областей применения, накопители семейства N300 могут успешно применяться и в рабочих станциях, и в настольных компьютерных системах, например, в качестве высокоемких системных дисков, а также в качестве второго диска для хранения архивных данных. Указанные накопители обеспечивают и высокую скорость операций чтения/записи данных, и очень высокую информационную емкость дисковых подсистем, особенно при использовании нескольких накопителей в дисковых подсистемах. Рассчитаны на круглосуточную работу в режиме 24/7.

Емкостные и скоростные достоинства одного из изделий семейства N300 были оценены в процессе тестирования. В качестве объекта исследования, результаты которого приведены ниже, была использована модель, имеющая информационный объем 14 Тбайт (модель HDWG21EUZSVA). Внешний вид этого накопителя (далее — HDD 14TB) представлен на рис. 1.

Рис. 1.  HDD 14TB
            (кликнуть мышью для увеличения картинки)

На рис. 2 приведены лицевая и обратная стороны HDD 14TB, на рис. 3 — скриншот фрагмента маркировки. Основные параметры данного жесткого диска, заявленные производителем на его фирменном сайте, представлены в таблице 1.

Рис. 2.  Лицевая и обратная стороны HDD 14TB
            (кликнуть мышью для увеличения картинки)

Рис. 3.  Фрагмент маркировки HDD 14TB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные параметры HDD 14TB

В накопителях семейства N300 компании Toshiba реализован ряд перспективных технологических разработок. К их числу относится использование встроенных датчиков угловых колебаний. Применение высокопрочных компонентов — одна из причин, по которым диски серии N300 отличаются более высокой прочностью, чем обычные жесткие диски. Автоматическая корректировка скорости подвода головки для сокращения нагрева при высокотемпературных условиях работы еще больше повышает надежность функционирования накопителей даже в самых сложных условиях эксплуатации. Буфер данных размером 256 Мбайт и скорость вращения магнитных дисков 7200 об/мин обеспечивают высокие скоростные характеристики в условиях высоких нагрузок, связанных с доступом множества пользователей. А еще накопители N300, отличающиеся высокой надежностью и масштабируемостью, позволяют добиваться коэффициента рабочей нагрузки до 180 Тбайт, что, как утверждает производитель, до 3 раз выше, чем у обычных жестких дисков. Все это делает устройства пригодными для малого бизнеса, а также для пользователей, которым необходимы технические решения для обработки больших объемов данных с применением сетевых устройств хранения с несколькими массивами RAID.

Рассматривая особенности накопителей N300, необходимо отметить, что высокая информационная емкость достигнута не только за счет применения специальных магнитных дисков, но и использования в старших моделях большого числа таких дисков. Для бесперебойной их работы конструкторы поместили магнитные диски в гермозону, заполненную гелием. Применение гелия вместо традиционной газовой среды уменьшает аэродинамическое сопротивление вращению магнитных дисков. Данное решение позволяет снизить нагрузку на двигатель, сократить энергопотребление, улучшить тепловой режим всей конструкции. Все это улучшает технические характеристики, повышает надежность и удлиняет бесперебойный ресурс эксплуатации, способствует достижению нужных показателей общей стоимости владения.

Из других важнейших характеристик модели 14 Тбайт следует отметить: максимальная постоянная скорость передачи данных — 260 Мбайт/с, уровень шума на холостом ходу — не более 20 дБ. Накопитель предназначен для длительной непрерывной работы в режиме 24/7, то есть 24 часа в сутки все семь дней недели. Время наработки на отказ (MTBF) — 1 000 000 часов. В процессе работы допускается увеличение температуры корпуса накопителя до +65 °C без ухудшения объявленных значений технических и эксплуатационных параметров.

Результаты проведенного исследования Toshiba N300 NAS HDD 14TB (модель HDWG21EUZSVA) рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


Отличительной особенностью новейших мини-ПК Intel NUC с кодовым наименованием Islay Canyon является наличие видеоадаптеров, выполненных на дискретных элементах, хотя используемые в архитектуре данных четырех изделий мобильные процессоры традиционно уже имеют в своем составе интегрированные видеосредства. Указанные компьютерные устройства, созданные на основе процессоров Intel Core i5-8265U и Intel Core i7-8565U, получили общее наименование Intel NUC 8 Mainstream-G mini PC. Два из четырех — наборы, два других — полностью укомплектованные системные блоки (мини-ПК), включая наличие всех необходимых архитектурных компонентов. Кроме процессоров и видеоадаптеров, к ним относятся:

• микросхемы оперативной памяти, уже распаянные на материнских платах,
• накопители информации, представленные в разных вариантах и сочетаниях 2,5″ HDD, 2,5″ 3D NAND SSD, M.2 3D NAND SSD, M.2 Intel Optane Memory,
• предустановленная операционная система (ОС) Microsoft Windows 10 Home с драйверами и необходимыми программами поддержки.

В качестве примера готовых к работе мини-ПК из указанного подмножества новейших мини-ПК Intel NUC можно привести модель Intel NUC8i7INHJA2 (символ “2″ в наименовании означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC8i7INHJA2 (далее — мини-ПК Intel NUC8i7INH),
• блок питания мини-ПК от сети переменного тока (модель PA-1900-32 с входным напряжением 100-240В, выходным напряжением 19В, выходной током до 4,74А), снабженный кабелем с вилкой европейского стандарта,

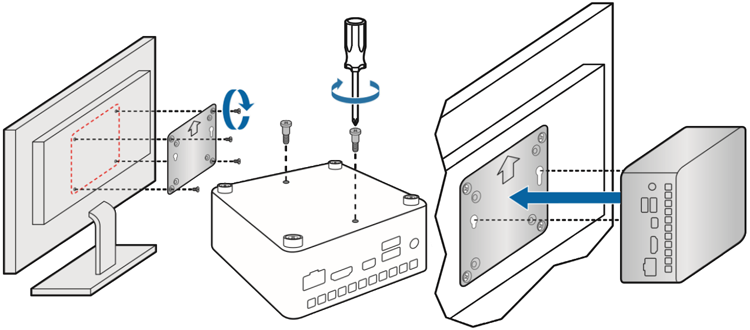

• элементы крепления к задней панели монитора/TB-премника для создания моноблока,

Документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

Рис. 1. Мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Использование энергоэкономичного процессора Intel Core i7-8565U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью, что достаточно для решения широкого круга самых разных задач. Основные параметры процессора Intel Core i7-8565U приведены в таблице 1.

Таблица 1. Основные параметры Intel Core i7-8565U

Функциональные возможности мини-ПК Intel NUC8i7INH реализованы с помощью специально разработанной для данного устройства материнской платы NUC8i7INB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используется видеоадаптер AMD Radeon 540X (архитектура Polaris) с 2GB GDDR5. Эта карта поддерживает:

• Видео HDR и MVC для Blu-ray 3D,
• DirectX 9.3/10/11.3/12, OpenCL 2.0, OpenGL 4.5,
• Аппаратное декодирование H.264, HEVC, VC-1, MPEG-4, MPEG-2, MVC,
• AC-3, MPEG1, MP3 (MPEG1 layer 3), MPEG2, AAC, DTS, ATRAC, Dolby Digital+, WMA Pro, DTS-HD,
• GDDR5 DRAM,
• HDMI (до 3840 х 2160 @ 60Hz, 24bpp),
• Mini DisplayPort (mDP, до 3840 х 2160 @ 60Hz, 24bpp).

Оперативная память представлена распаянными на материнской плате микросхемами LPDDR3 2133 общим объемом 8GB. Это упрощает конструкцию, но исключает возможность расширения объема оперативной памяти.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC8i7INH представлена на рис. 2, технические характенистики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Таблица 2. Технические характеристики Intel NUC8i7INH

В тестируемом варианте мини-ПК Intel NUC8i7INН энергонезависимое хранение информации осуществляет 2,5-дюймовый накопитель Seagate Video 2.5 HDD 1TB (модель ST1000VT001). Сравнительно невысокие скоростные характеристики этого HDD призван улучшить устанавливаемый в разъем M.2 комплектный модуль Intel Optane Memory серии M10. Его емкость — 16 Гбайт (модель MEMPEK1J016GA). Этот модуль обладает лучшими параметрами по сравнению со своим предшественником, который применялся в мини-ПК предыдущего поколения.

Что же касается результатов тестирования мини-ПК Intel NUC8i7INН, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


В мини-ПК Intel NUC8i7INН энергонезависимое хранение информации, представленной системным и прикладным программным обеспечением, а также пользовательскими файлами программ и данных, традиционно осуществляют накопители. При этом внутренние разъемы материнской платы NUC8i7INB и дизайн NUC8i7INН допускают подключение одного 2,5-дюймового SATA-накопителя и одного миниатюрного накопителя SSD, подключаемого через разъем M.2.

По замыслу конструкторов рассматриваемого мини-ПК основным накопителем является 2,5-дюймовый жесткий диск емкостью 1TB, представленный Seagate Video 2.5 HDD 1TB (модель ST1000VT001). Сравнительно невысокие скоростные характеристики этого HDD призван улучшить устанавливаемый в разъем M.2 комплектный модуль памяти Intel Optane емкостью 16 Гбайт (модель MEMPEK1J016GA). При этом в данном решении используется модель серии M10, обладающая лучшими параметрами по сравнению со своим предшественником, который применялся в мини-ПК предыдущего поколения.

Внешний вид данных накопителей представлен на рис. 11, основные параметры ST1000VT001 — в таблице 5, основные параметры MEMPEK1J016GA — в таблице 6.

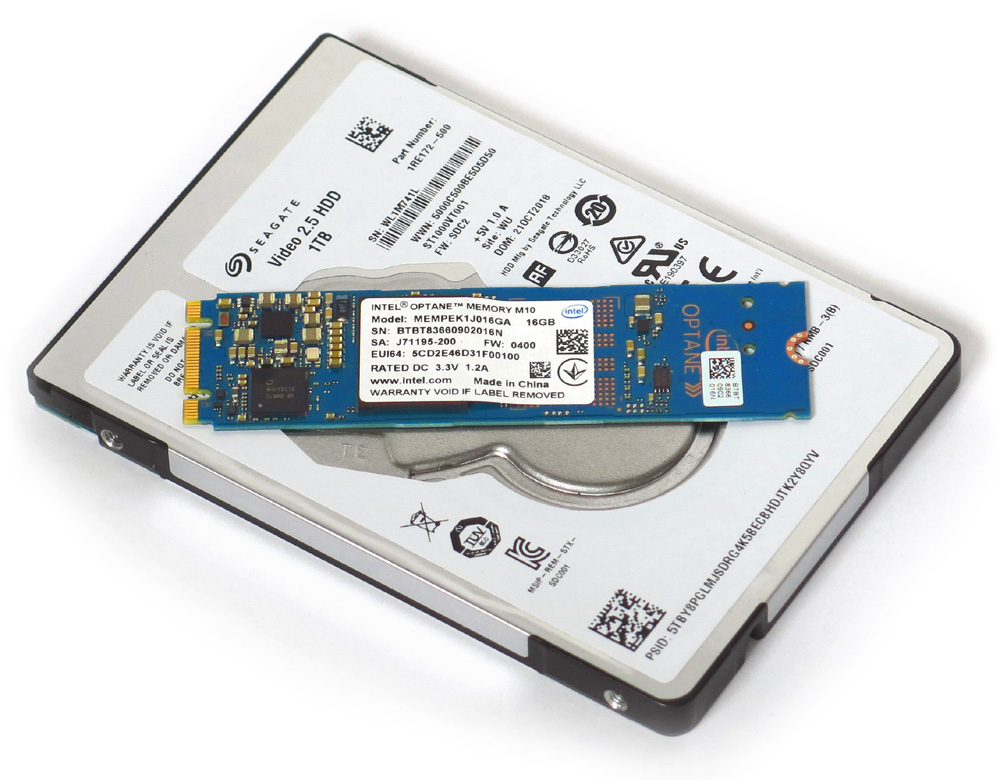

Рис. 11. Комплектные накопители NUC8i7INH
             (кликнуть мышью для увеличения картинки)

Таблица 5. Основные параметры Seagate Video 2,5 HDD 1TB

Указанный модуль Intel Optane предназначен для кэширования записываемых или читаемых данных SATA-накопителя, представленного либо 2,5-дюймовым HDD, либо SSD того же форм-фактора. При этом 2,5-дюймовый диск модуль Intel Optane воспринимаются программными средствами как единый, по сути, гибридный, накопитель дисковой подсистемы. Такой накопитель обладает улучшенными скоростными возможностями по сравнению с используемым 2,5-дюймовым HDD.

Внешний вид модуля Intel Optane (MEMPEK1J016GA) приведен на рис. 12, его основные параметры — в таблице 6.

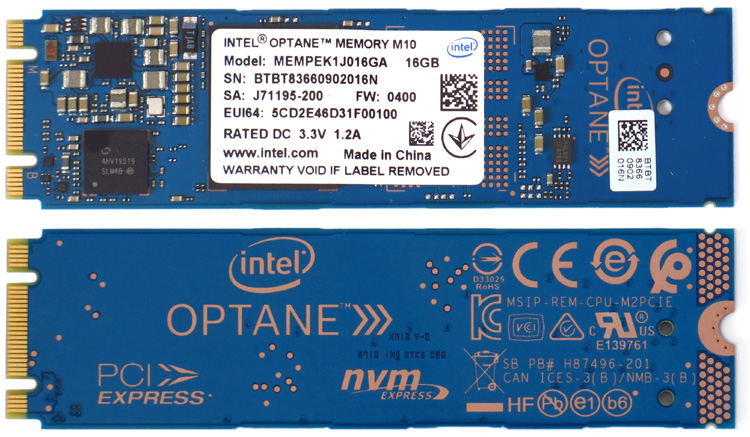

Рис. 12. Модуль памяти Intel Optane 16 Гбайт
             (кликнуть мышью для увеличения картинки)

Таблица 6. Основные параметры Intel Optane Memory 16GB

Данные накопители, установленные в мини-ПК Intel NUC8i7INН, приведены на рис. 13 (слева — ST1000VT001, справа — MEMPEK1J016GA) и рис. 14.

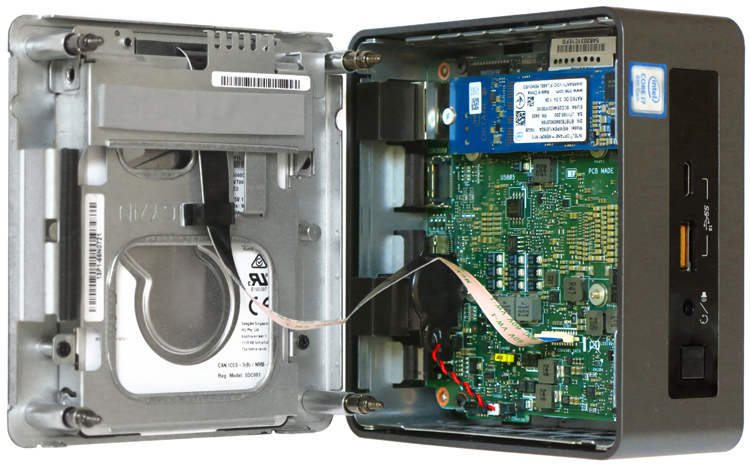

Рис. 13. Накопители в мини-ПК NUC8i7INH
             (кликнуть мышью для увеличения картинки)

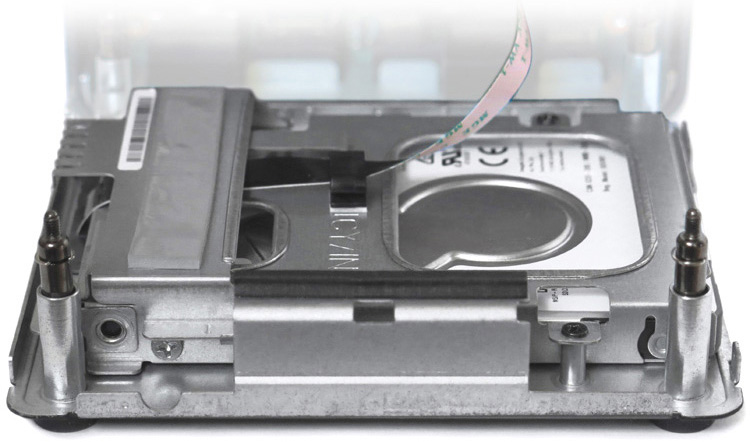

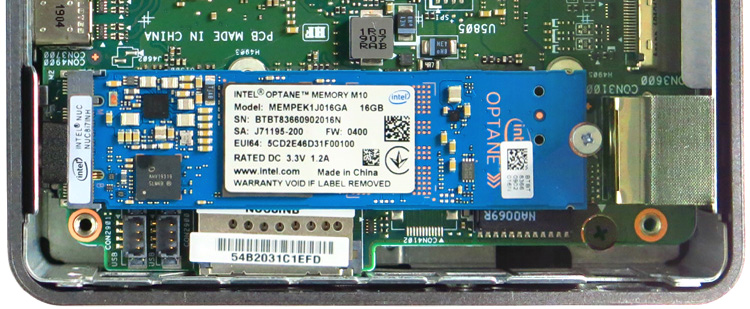

Рис. 14. Отсек c ST1000VT001 и MEMPEK1J016GA на NUC8i7INB
             (кликнуть мышью для увеличения картинок)

На накопители дисковой подсистемы производителем установлена операционная система (ОС) Microsoft Windows 10 Home 64-bit. Эта ОС вместе с драйверами осуществляет управление рассмотренными выше компонентами мини-ПК Intel NUC8i7INН, возможности которого позволяют решать широкий круг задач, включая мультимедиа и большое количество игр, не требующих, предельных ресурсов. Основные сведения о выпуске ОС Windows и системе приведены на рис. 15.

Рис. 15. Основные сведения о компьютере

Остается добавить, что компактные размеры и малый вес устройства позволяет на его основе создавать моноблоки, прикрепив с помощью комплектных средств корпус Intel NUC8i7INН к задней стенке монитора или телевизора (рис. 16). Для многих пользователей это станет приятным бонусом.

Рис. 16. Сборка моноблока на основе мини-ПК NUC8i7INH
             (кликнуть мышью для увеличения картинки)

Что же касается результатов тестирования мини-ПК Intel NUC8i7INН, то этой теме будет посвящена следующая статья.

            (кликнуть мышью для увеличения картинки)

>>    Часть 1

Сокращенная версия статьи представлена по адресу:
https://pcnews.ru/top/articles/week/mini_pk_intel_nuc8i7inhja-936484.html

Евгений Рудометов


 >>    Часть 2


Топология материнской платы NUC8i7INB и элементы интерфейсов, расположенные на нижней ее стороне, представлены на рис. 6 и в таблице 2.

Рис. 6. Элементы нижней стороны материнской платы NUC8i7INB

Таблица 2. Элементы нижней стороны материнской платы

Верхняя сторона материнской платы NUC8i7INB — на рис. 7 и в таблице 3.

Рис. 7. Элементы верхней стороны материнской платы NUC8i7IHB

Таблица 3. Элементы верхней стороны материнской платы

Размеры материнской платы NUC8i7INB приведены на рис. 8.

Рис. 8. Размеры материнской платы NUC8i7INB

Внешний вид системного блока мини-ПК Intel NUC8i7INН, приведен на рис. 9 и рис. 10, его технические параметры — в таблице 4.

Рис. 9. Фронтальная сторона мини-ПК Intel NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Рис. 10. Обратная сторона мини-ПК Intel NUC8i7INH
              (кликнуть мышью для увеличения картинки)

Энергопитание мини-ПК осуществляется от внешнего блока питания (модель PA-1900-32):

• Входное напряжение — 100-240 В,
• Выходное напряжение — 19 В,
• Выходной ток — до 4,74 А.

Таблица 4. Технические характеристики Intel NUC8i7INH

В следующей части  данной статьи рассмотрены особенности дисковой подсистемы мини-ПК.


>>    Часть 4


Евгений Рудометов


 >>    Часть 2


Оценки емкостных параметров накопителя SSD 760p 1TB (SSDPEKKW010T8), выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 10.

Рис. 10.  Емкостные параметры SSD 760p 1TB

Оценивая емкостные параметры SSD 760p 1TB, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 000 000 байт. В результате в десятичных единицах емкость SSD 760p 1TB составляет 1 024 191 361 024 байт (рис. 10), то есть даже несколько больше объявленного производителем значения. А вот в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 x 1 024 x 1 024 байт = 1 073 741 824 (2 в степени 30). Как результат, «десятичная» емкость 1 024 191 361 024 байт в единицах, привязанных к двоичной системе счисления, преобразуется и приводится уже как 953 Гбайт (рис. 10).

Скоростные возможности накопителя SSD 760p 1TB были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены на рис. 11 –рис. 12.

Рис. 11.  Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 12.  Оценка скоростных параметров, выполненная ATTO Disk Benchmark
              (кликнуть мышью для увеличения картинки)

Как следует из полученных оценок, твердотельный накопитель SSD 760p 1TB, выпущенный компанией Intel, продемонстрировал очень высокие значения скоростных параметров. При этом скоростные параметры накопителя SSD 760p 1TB значительно превышают аналогичные параметры не только традиционных 2,5- и 3,5-дюймовых жестких дисков, но даже и 2,5-дюймовых SSD с интерфейсом SATA3. Более того, в других компьютерных системах исследованный твердотельный накопитель вполне возможно сможет показать еще более высокие результаты. Остается добавить, что накопитель обладает высокой надежностью и высокими показателями износоустойчивости в режимах записи, перезаписи и стирания информации. Тем не менее, использование данного устройства целесообразно в соответствии с рекомендациями производителя ограничить системами потребительского уровня.

Итак, как показало тестирование, использование твердотельного накопителя SSD 760p 1TB в совместимых с ним компьютерах действительно позволяет достичь очень высоких скоростей работы дисковых подсистем.

             (кликнуть мышью для увеличения картинки)

Сокращенная версия статьи:
https://pcnews.ru/articles/ssd_intel_760p_1024tb-913896.html

>>    Часть 1


Евгений Рудометов


Для подсистем хранения информации, используемых в решениях широкого спектра использования — от настольных ПК до ноутбуков, компания Intel предлагает твердотельные накопители (SSD) серии 760p. Данные накопители выполнены в конструктиве M.2 2280, используют интерфейс PCIe Gen3 x4 с протоколом NVMe, созданы на основе 64-слойной флэш-памяти TLC 3D NAND, что обеспечивает хранение трех бит в каждой ячейке массива флэш-памяти накопителя.

Рис. 1.  Эволюция технологий от SLC к TLC

Использование технологии TLC обеспечивает хранение в каждой ячейке флэш-памяти трех битов, что достигается восемью уровнями напряжения. Это по сравнению с предыдущей технологией MLC с двумя битами в каждой ячейке (четыре уровня напряжения) значительно увеличивает плотность записи (на 50%, рис. 1) и способствует существенному уменьшению стоимости накопителей. Конечно, это снижает ресурс записи (примерно до 3000, рис. 1). Однако снижение ресурса компенсируется конструкторами SSD применением соответствующего встроенного программного обеспечения (прошивок), реализующего специальные алгоритмы работы и высокоэффективные коды обнаружения ошибок и восстановления информации (ECC). Остается добавить, что использование четырех линий шины PCI Express обеспечивает высокие показатели скоростей чтения и записи, превышающие показатели традиционных SSD SATA форм-факторов 2,5” и M.2, а также обеспечивает низкие значения задержек.

Указанные накопители серии 760p в настоящее время представлены пятью моделями с информационным объемом от 128 до 2048 Гбайт. Рекомендуемой областью их применения являются клиентские стационарные и портативные компьютеры, архитектура которых поддерживает накопители M.2 2280 с интерфейсом PCIe Gen3 x4 и протоколом NVMe. Благодаря высоким скоростным параметрам указанные накопители сокращают время обработки информации. По мнению производителя, они оптимальны для широкого спектра задач.

Возможности накопителей серии 760p можно оценить на примере одной из старших моделей SSD, имеющей информационный объем 1 Тбайт: Intel SSD 760p Series 1.024TB. Модель получила техническое наименование SSDPEKKW010T8 (далее — SSD 760p 1TB).

Внешний вид накопителя SSD 760p 1TB представлен на рис. 2, основные характеристики, официально объявленные производителем, приведены в таблице 1.

Рис. 2.  Внешний вид, лицевая и обратная стороны SSD 760p 1TB
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики SSD 760p 1TB

Накопитель SSD 760p 1TB выполнен в сверхкомпактном форм-факторе M.2, обладает очень малыми размерами, составляющими 80,0 × 22,0 мм. Выпущен в бескорпусном варианте с односторонним монтажом элементов на плате из стеклотекстолита, окрашенного в черный цвет (рис. 2). Ряд технических и эксплуатационных характеристик приводится на этикетке (рис. 3), наклеенной на лицевой стороне поверх электронных элементов (рис. 2).

Рис. 3.  Этикетка SSD 760p 1TB

Накопитель характеризуется высокими показателями надежности и износоустойчивости. Так, например, MTBF (Mean Time Between Failures — время наработки на отказ) составляет 1,6 млн часов, а показатель TBW (Total Bytes Written — общее количество байт, которое может быть записано на накопитель) — 576 Тбайт, что эквивалентно записи примерно 315 Гбайт данных в день в течение установленного гарантийного срока. Анонсированные производителем скоростные возможности приведены в таблице 1. Необходимо отметить, что для передачи компьютерных данных архитектурой накопителя резервируются 4 линии PCI Express Gen3. На указанный накопитель предоставляется 5-летняя гарантия.

Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760p 1TB, созданного компанией Intel, были оценены в процессе тестирования.

Особенности тестовой системы и результаты тестирования SSD 760p 1TB (SSDPEKKW010T8) рассмотрены  в следующих частях  данной статьи.


>>    Часть 2


Евгений Рудометов


Основой большинства дисковых подсистем настольных компьютеров и ноутбуков в настоящее время являются накопители на жестких магнитных дисках (далее — жесткие диски или HDD). Данные устройства обладают высокой емкостью и сравнительно низкой стоимостью хранения информации. Это выгодно отличает их от твердотельных накопителей (SSD), у которых по сравнению с HDD емкость обычно меньше, а  стоимость хранения информации в несколько раз больше. Правда, следует отметить, что скоростные параметры у SSD все-таки выше, что делает их привлекательными для применения в качестве системных дисков. Однако использование специальных аппаратно-программных средств, основу которых составляют специальные адаптивные ускорители, позволяют HDD успешно соперничать c SSD не только по емкости и стоимости хранения информации, но во многих случаях даже по скоростным характеристикам.

В качестве таких ускорителей целесообразно использовать модули Intel Optane Memory, созданные на основе энергонезависимой памяти 3D XPoint. Каждый из этих модулей является интеллектуальным адаптивным ускорителем дисковых подсистем для компьютеров с процессорами Intel Core, начиная с их 7-го поколения. Технология, лежащая в основе работы Intel Optane Memory, повышает быстродействие компьютера. Она запоминает часто используемые файлы и ускоряет доступ к ним даже при включении компьютера после отключения питания. Это означает, что можно работать, не теряя времени на ожидание. Использование в компьютерах такого модуля обеспечивает высокое быстродействие систем с накопителями большой емкости, представленных HDD, приближая их скоростные характеристики к накопителям SSD.

Младшим и самым дешевым представителем ускорителей Intel Optane Memory Series является модель с информационным объемом 16GB. Однако 32-гигабайтная модель, получившая наименование MEMPEK1W032GA (далее — Intel Optane Memory 32GB, рис. 1), обладает лучшими скоростными параметрами. Основные характеристики Intel Optane Memory 32GB приведены в таблице 1.

(кликнуть мышью для увеличения картинки)

Рис. 1.  Модуль Intel Optane Memory 32GB

Таблица 1. Основные параметры Intel Optane Memory 32GB

Модуль ускорителя Intel Optane Memory 32GB выполнен в стремительно набирающем популярность форм-факторе M.2 с размерами 80,0 × 22,0 мм и односторонним монтажом электронных элементов на плате из стеклотекстолита синего цвета.

(кликнуть мышью для увеличения картинки)

Данное устройство можно использовать (на сайте Intel имеется соответствующий pdf-файл с подробной инструкцией) в компьютерах с материнскими платами, снабженными процессорами Intel Core 7-го или более нового поколения, разъемом M2 с интерфейсом PCIe NVMe 3.0 x2, с установленными ОС Windows 10 64-bit, а также драйверами аппаратных средств ПК и пакетом SetupOptaneMemory, которые скачиваются с сайта Intel.

Для демонстрации возможностей указанного ускорителя специально был выбран 2,5-дюймовый жесткий диск (HDD) с весьма низкими скоростными характеристиками.

В качестве тестовой системы был использован мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Основные компоненты системного блока этого мини ПК:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

В качестве системного диска в операциях тестирования использовался низкоскоростной 2,5-дюймовый HDD ST9640320AS (640 Гбайт, SATA-II, 5400 об/мин, кэш 8 Мбайт). На этот накопитель, кроме операционной системы Microsoft Windows 10 Enterprise 64-bit были установлены с сайта Intel все полагающиеся драйверы. Модуль Intel Optane Memory 32GB был включен в систему через штатный разъем M.2 материнской платы Intel NUC7i7BNB. Управление этим модулем в процессе тестирования, результаты которого приведены ниже, осуществлялось с помощью утилиты Intel Optane Memory 16.8.1000, установленной запуском файла SetupOptaneMemory.exe.

Рассматривая возможности модуля Intel Optane Memory 32GB, необходимо отметить, что возможны два варианта его использования: в качестве твердотельного накопителя M.2 SSD 32GB или в качестве ускорителя системного накопителя. В данном случае роль системного накопителя исполнял кратко описанный ранее 2,5-дюймовый HDD ST9640320AS.

На рис. 2 – рис. 5 приведены результаты анализа и тестирования дисковой подсистемы, состоящей из HDD ST9640320AS и модуля Intel Optane Memory 32GB, используемого как отдельный накопитель M.2 SSD 32GB.

Рис. 2.  Дисковая подсистема в режиме двух накопителей

Рис. 3.  Емкостные характеристики двух накопителей

Рис. 4. Оценка скоростных параметров HDD ST9640320AS, выполненная CrystalDiskMark

Рис. 5. Оценка параметров HDD ST9640320AS, выполненная ATTO Disk Benchmark

Для использования адаптивного ускорителя (модуля Intel Optane Memory 32GB) в качестве ускорителя системного накопителя (HDD ST9640320AS) требуется объединить эти устройства в единую систему, то есть создать из них единый накопитель. Как отмечалось выше, это осуществляется с помощью утилиты Intel Optane Memory 16.8.1000. Для выполнения указанного объединения требуется одноразовый запуск данной утилиты, после чего о ее существовании можно забыть, по крайней мере, до того момента, когда потребуется разделить ускоритель (Intel Optane Memory 32GB) и ускоряемый накопитель (HDD ST9640320AS). Результат работы этой утилиты, обеспечившей объединение указанных ускорителя и жесткого диска, представлен на рис. 6.

Рис. 6. Объединение Intel Optane Memory 32GB и HDD

На рис. 7 – рис. 9 приведены результаты анализа и тестирования дисковой подсистемы, в которой модуль Intel Optane Memory 32GB используется как ускоритель жесткого диска HDD ST9640320AS.

Рис. 7. Дисковая подсистема в режиме ускорения HDD

Рис. 8. Оценка параметров ускоренного HDD ST9640320AS, выполненная CrystalDiskMark

Рис. 9. Оценка параметров ускоренного HDD ST9640320AS, выполненная ATTO Disk Benchmark

Для удобства анализа некоторые результаты проведенного исследования скоростных возможностей HDD без ускорителя и HDD с ускорителем приведены в таблице 2.

Таблица 2.  Результаты тестирования HDD

Как следует из полученных результатов тестирования, модуль Intel Optane Memory 32GB, используемый в режиме ускорителя, значительно повысил скорости операций чтения/записи жесткого диска, как в последовательных, так и в случайных операциях. Особенно это сказывается на часто используемых файлах, размещенных в конце дискового пространства HDD, где скорости последовательных операций падают практически всегда в два раза.

Необходимо отметить, что эффективная работа HDD в связке с подобными ускорителями основана на кэшировании в указанных модулях файлов, непрерывно отбираемых в автоматическом режиме соответствующими программными средствами, реализующими специальные алгоритмы. При этом для модуля, выбранного для тестирования, можно дополнительно отобрать файлы и в ручном режиме с помощью упомянутой выше утилиты. По сути, для этих файлов модуль ускорителя превращается в SSD. Более того, в операциях чтения он демонстрирует характеристики высокоскоростного SSD.

Очевидно, что доступное пространство для кэширования пропорционально емкости используемого модуля. К сожалению, этого пространства в ряде случаев недостаточно для кэширования некоторых файлов. Так, например, это касается объемных файлов, чей размер больше размеров отведенного пространства кэширования. При работе с такими файлами на времена выполнения операций чтения и операций записи будут оказывать существенное влияние скоростные характеристики ускоряемого диска.

Именно поэтому в случае необходимости частой работы с объемными файлами целесообразно использовать все-таки скоростные модели дисков … и/или высокоемкие ускорители, как например, модели с 32GB или даже 64GB, 128GB и т. д.

Однако в системном и пользовательском ПО преобладают сравнительно небольшие файлы, размеры которых много меньше информационного пространства даже младшей модели ускорителя. Именно это обстоятельство и объясняет высокую эффективность связки HDD и Intel Optane Memory 32GB в реальных условиях выполнения широкого спектра задач. При этом более емкие модули в связке со скоростными моделями дисков, как это уже отмечалось, обеспечивают еще более впечатляющие результаты.

Все сказанное выше означает, что подобные средства действительно способны улучшать скоростные возможности системных накопителей, приближая их скоростные характеристики к аналогичным параметрам твердотельных накопителей. При этом программное подключение и отключение ускорителя, осуществляемых утилитой Intel Optane Memory 16.8.1000 (или более поздние варианты этой утилиты), не требует перестановки системного и прикладного ПО, инсталлированного на HDD. Для многих пользователей это обстоятельство может стать преобладающим фактором выбора подобного решения вместо традиционной замены системного HDD на SSD. Действительно, такая замена требует либо переустановки системного и прикладного ПО, либо проведения операций клонирования. Это не внушает оптимизма большинству пользователей компьютеров. Связано это с тем, что переустановка требует значительного времени и наличия установочных программных модулей с ключами и инструкциями; клонирование — соответствующих специализированных программ клонирования и опыта проведения подобных операций, а нередко еще и дополнительных аппаратных средств.

Однако, оценивая открывающиеся перспективы ускорения работы HDD, необходимо отметить одну особенность, которую следует учитывать при выборе и эксплуатации указанного решения. Дело в том, что извлечение модуля из разъема M.2 без предварительного программного его отключения с помощью упомянутой утилиты вызывает неустранимый сбой системы, сопровождающийся сообщением об отсутствии ОС. Возврат же этого (именно этого экземпляра!) модуля в разъем M.2 возвращает полную работоспособность. Увы, это свидетельствует об уязвимости связки HDD и ускорителя. Но, учитывая очень высокую надежность модулей Intel Optane Memory Series, вероятность сбоев весьма низкая. По крайней мере, эта вероятность принципиально ниже, чем в случае традиционных SSD, созданных по технологиям NAND и 3D NAND.

В заключение остается напомнить, что все указанное выше касается не только 2,5-дюймовых, но и 3,5-дюймовых жестких дисков настольных систем с аппаратно-программными средствами, совместимыми с модулями Intel Optane Memory. В качестве же приятного и полезного бонуса для настольных компьютеров с топовыми моделями жестких дисков можно получить системы очень большой емкости с очень высокими скоростными возможностями. Это жожет быть, например, HDD 14 Тбайт, работающий благодаря ускорителю с отобранными файлами (отобранными в автоматическом и ручном режимах) со скоростью SSD для широкого спектра задач. При этом, как это уже упоминалось, эффект ускорения будет тем выше, чем больше емкость используемого модуля Intel Optane Memory Series или аналогичного устройства.

Сокращенная версия статьи опубликована:
https://pcnews.ru/articles/32_gigabajtnyj_uskoritel_zestkih_diskov-898247.html

Дополнительные материалы:
https://www.rudometov.com/uskoritel-zhestkih-diskov-1/

Евгений Рудометов


 >>    Часть 1


В качестве тестовой системы, с помощью которой осуществлялось исследование HDWL110UZSVA, был использован высокопроизводительный настольный компьютер. Основу этого компьютера составили следующие компоненты:

• Процессор — Intel Core i7-4770T (22 нм, Haswell, 8 Мбайт кэш-памяти, 4 вычислительных ядра, работающих на тактовой частоте от 2,5 ГГц до 3,7 ГГц, поддержка 8 потоков, до 45 Вт),
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 4600,
• Подсистема памяти — три DIMM DDR3-1600 общим объемом 24 Гбайт (8+8+8 Гбайт),
• Материнская плата — Gigabyte GA-Z87-HD3 с чипсетом Intel Z87 и четырьмя слотами DIMM DDR3,
• Дисковая подсистема — SSD SanDisk Ultra II 240GB (системный диск) и HDD 4000GB,
• Операционная система — Microsoft Windows 7 Enterprise.

Оценки емкостных параметров HDD HDWL110UZSVA, выполненные стандартными средствами операционной системы Microsoft Windows 7 Enterprise, приведены на рис. 4.

Рис. 4.  Емкостные параметры HDD HDWL110UZSVA
             (кликнуть для увеличения)

Скоростные возможности HDD HDWL110UZSVA были оценены в процессе дальнейшего исследования.

На рис. 5 – рис. 7 представлены результаты оценки скоростных характеристик HDD HDWL110UZSVA, полученные с помощью ряда популярных тестовых программ.

Рис. 5.  Результаты HD Tune Pro 5.00 Benchmark
             (кликнуть для увеличения)

Рис. 6.  Результаты CrystalDiskMark
             (кликнуть для увеличения)

Рис. 7.  Результаты ATTO Disk Benchmark
             (кликнуть для увеличения)

Итак, как следует из полученных в процессе тестирования оценок, 2,5-дюймовый жесткий диск HDWL110UZSVA, относящийся к серии L200 и обладающий информационной емкостью 1 Тбайт, характеризуется сравнительно высокими скоростными возможностями.

             (кликнуть для увеличения)

>>    Часть 1


Евгений Рудометов


В секторе внутренних жестких дисков компания Toshiba разработала и выпустила 2,5-дюймовые накопители серии L200 (Toshiba’s 2.5-inch L200 Laptop PC Hard Drive, L200 HDD). Состоит она в настоящее время из изделий с информационным объемом от 500 Гбайт до 2 Тбайт. При этом в серии L200 имеются как модели толщиной 9,5 мм, так и модели Slim толщиной 7 мм.

Эти накопители предназначены для компактных систем, к которым относятся ноутбуки, игровые приставки, периферийные устройства. Однако указанные жесткие диски серии L200 могут успешно использоваться и в составе настольных компьютерных систем.

Возможности средней модели HDD, выпущенной в варианте Retail (рис. 1) и имеющей наименование HDWL110UZSVA, были оценены в процессе проведенного тестирования. Этот 2,5-дюймовый Slim накопитель (далее — HDD HDWL110UZSVA) обладает информационным объемом 1 Тбайт и встроенной кэш-памятью 128 Гбайт. Результаты тестирования HDD HDWL110UZSVA в составе высокопроизводительного настольного компьютера приведены ниже.

Рис. 1.  Retail-комплект HDD HDWL110UZSVA
             (кликнуть для увеличения)

На рис. 2 приведены лицевая и обратная стороны HDD HDWL110UZSVA, на рис. 3 — скриншоты фрагментов маркировки предоставленного для исследования семпла. Основные параметры данного жесткого диска, заявленные и приведенные производителем на его фирменном сайте, представлены в таблице 1.

Рис. 2.  Лицевая и обратная стороны HDD HDWL110UZSVA
             (кликнуть для увеличения)

Рис. 3.  Фрагменты маркировки HDD HDWL110UZSVA на диске и на коробке
             (кликнуть для увеличения)

Таблица 1. Основные параметры накопителя

Результаты проведенного исследования HDD HDWL110UZSVA рассмотрены  в следующих частях  данной статьи.

>>    Часть 2


Евгений Рудометов


 >>    Часть 2

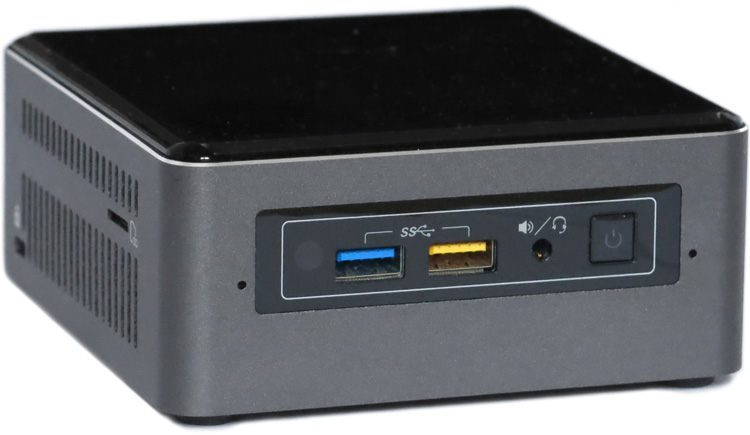

Итак, в качестве тестовой системы был использован мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Основные компоненты системного блока этого мини ПК:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

В качестве системного диска был выбран низкоскоростной 2,5-дюймовый HDD ST9640320AS (640 Гбайт, SATA-II, 5400 об/мин, кэш 8 Мбайт). На этот накопитель согласно рекомендациям (а по сути, требованиям) производителя комплекта Intel NUC7i7BNHX1 были инсталлированы операционная система Microsoft Windows 10 64-bit (в данном конкретном случае — Microsoft Windows 10 Enterprise 64-bit) и все полагающиеся драйверы, которые были установлены с сайта Intel. Через разъем M.2 материнской платы Intel NUC7i7BNB в систему мини ПК был включен модуль Intel Optane Memory 16GB.

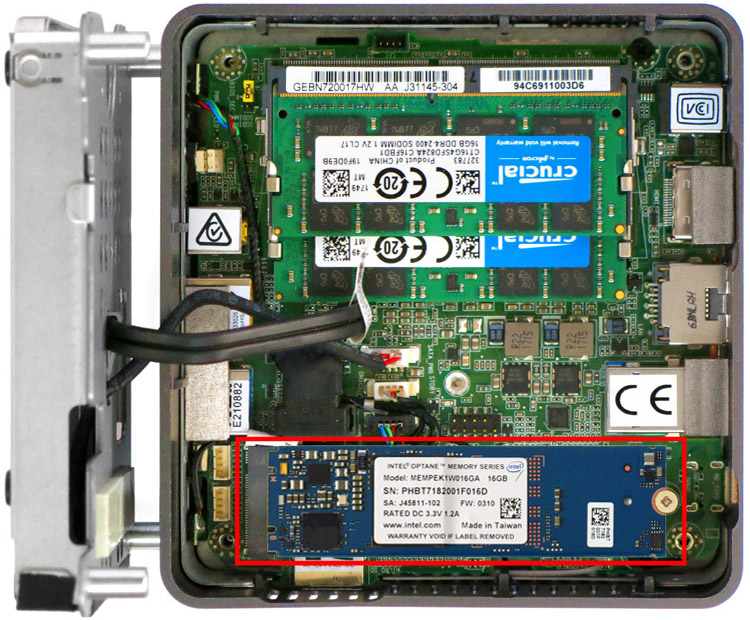

Рис. 6.  Intel Optane Memory 16GB в системном блоке
            (кликнуть мышью для увеличения картинки)

Управление этим модулем осуществляется с помощью утилиты Intel Optane Memory 16.8.1000, установленной запуском файла SetupOptaneMemory.exe (рис. 7).

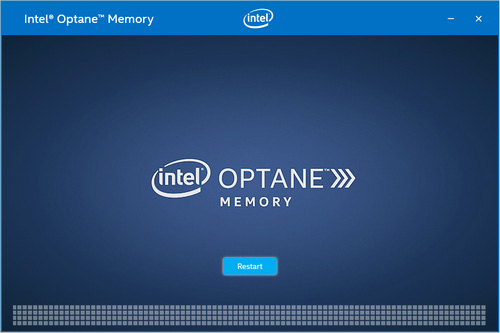

Рис. 7.  Установленная утилита Intel Optane Memory 16.8.1000

Необходимо отметить, что возможны два варианта использования модуля Intel Optane Memory 16GB: в качестве твердотельного накопителя M.2 SSD 16GB или в качестве ускорителя системного накопителя, в данном случае его роль исполняет 2,5-дюймовый HDD ST9640320AS.

Результаты проведенного исследования скоростных возможностей HDD без ускорителя рассмотрены  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


Основой большинства дисковых подсистем настольных компьютеров и ноутбуков в настоящее время являются накопители на жестких магнитных дисках (далее — HDD или жесткие диски). Данные устройства обладают высокой емкостью и потрясающе низкой стоимостью хранения единицы информации. Это выгодно отличает их от твердотельных накопителей (SSD), у которых по сравнению с HDD емкость обычно значительно ниже, а стоимость хранения единицы информации в несколько раз выше. Конечно, у SSD  меньше габариты и энергопотребление, но, например, для настольных компьютеров это, как правило, несущественно, в отличие от скоростных параметров. Действительно, принцип записи/чтения файлов с использованием механических элементов ограничивает скоростные возможности HDD. Это не позволяет по критерию производительности жестким дискам соперничать с твердотельными накопителями. В результате особо требовательные пользователи стремятся выбирать для системных целей SSD, а традиционные HDD использовать в качестве вспомогательных хранилищ информации. Таким образом, жесткие диски постепенно отодвигаются на второй план. Однако так ли все пессимистично для HDD, и нет ли возможности ускорить работу традиционных жестких дисков, используя простые и доступные аппаратно-программные средства? Оказывается, в некоторых случаях такая возможность имеется, что и будет показано  ниже. Но сначала немного о ряде перспективных технологий и изделий, имеющих самое непосредственное отношение к теме ускорения работы жестких дисков.

Как известно, современные твердотельные накопители до недавнего времени создавались исключительно на базе микросхем флэш-памяти, выполненной либо по технологии планарной NAND, либо по более совершенной многослойной 3D NAND. Работа данных микросхем основана на хранении зарядов в миниатюрных ловушках-конденсаторах и анализе уровней напряжения: два уровня напряжения для кодирования одного бита — в ячейках типа SLC, четыре уровня — два бита — в ячейках MLC, восемь уровней — три бита — в ячейках TLC. Этапы эволюция технологий от SLC к QLC представлены на рис. 1.

Рис. 1.  Эволюция технологий от SLC к QLC
            (кликнуть мышью для увеличения картинки)

Однако пару лет назад доминирующее положение этих полупроводниковых разработок в области скоростных накопителей стала теснить 3D XPoint (рис. 2). Эта новейшая технология компании Intel основана на использовании специальных химических соединений. Они изменяют под воздействием электрических полей свое фазовое состояние и, как следствие, свою проводимость. При этом результат сохраняется и после снятия воздействия.

Рис. 2.  Архитектура и возможности флэш-памяти 3D XPoint
            (кликнуть мышью для увеличения картинки)

Созданные изделия с новым типом энергонезависимой памяти получили фирменное наименование Intel Optane. Они предлагают существенно более низкие, чем традиционные устройства с NAND и 3D NAND, задержки и значительно более высокие скорости работы с небольшими блоками данных, а также существенно больший ресурс для операций стирания/записи, обычно называемый износоустойчивостью.

На основе энергонезависимой памяти 3D XPoint компания Intel выпустила несколько  изделий, среди которых модули Intel Optane Memory. Каждый из этих модулей является интеллектуальным адаптивным ускорителем системы для компьютеров с современными процессорами Intel Core, начиная с их 7-го поколения. Технология, лежащая в основе работы Intel Optane Memory, повышает быстродействие компьютера. Она запоминает часто используемые файлы и ускоряет доступ к ним даже при включении компьютера после отключения питания. Это означает, что можно работать, не теряя времени на ожидание. Использование в компьютерах такого модуля обеспечивает высокое быстродействие систем с накопителями большой емкости, представленных HDD, приближая их скоростные характеристики к накопителям SSD.

Младшим и самым дешевым представителем ускорителей Intel Optane Memory Series является модель с информационным объемом 16GB, получившая наименование MEMPEK1W016GA (далее — Intel Optane Memory 16GB, рис. 3).

Рис. 3.  Модуль Intel Optane Memory 16GB
            (кликнуть мышью для увеличения картинки)

Некоторые особенности архитектуры Intel Optane Memory 16GB (MEMPEK1W016GA) рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Итак, скоростные возможности накопителя SSD P1 500GB (CT500P1SSD8) были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены на рис. 8 –рис. 10.

Рис. 8.  Результаты теста AS SSD Benchmark

Рис. 9.  Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 10.  Оценка скоростных параметров, выполненная ATTO Disk Benchmark

Как следует из полученных оценок, твердотельный накопитель SSD P1 500GB, выпущенный компанией Micron, продемонстрировал очень высокие значения скоростных параметров. В ряде тестов полученные результаты даже превышают значения, объявленные производителем. И что особенно интересно и важно, скоростные параметры накопителя SSD P1 500GB значительно превышают аналогичные параметры не только традиционных 2,5- и 3,5-дюймовых жестких дисков, но даже и новейших 2,5-дюймовых SSD с интерфейсом SATA3. Более того, в других компьютерных системах исследованный твердотельный накопитель вполне возможно сможет показать еще более высокие результаты. Остается добавить, что накопитель обладает высокой надежностью и неплохими показателями износоустойчивости в режимах записи, перезаписи и стирания информации. Тем не менее, использование данного устройства целесообразно в соответствии с рекомендациями производителя ограничить системами потребительского уровня.

Итак, как показало тестирование, использование твердотельного накопителя SSD P1 500GB в совместимых с ним компьютерах действительно позволяет достичь очень высоких скоростей работы дисковых подсистем.

>>    Часть 1


Евгений Рудометов


Компания Micron под принадлежащей ей маркой Crucial начала поставки твердотельных накопителей (SSD) форм-фактора M.2 2280. Используют интерфейс PCIe Gen3 x4 с протоколом NVMe. Созданы данные накопители на основе 64-слойной флэш-памяти QLC 3D NAND. Технология QLC обеспечивает хранение четырех бит в каждой ячейке массива флэш-памяти накопителя.

Рис. 1.  Эволюция технологий от SLC к QLC
            (кликнуть мышью для увеличения картинки)

Использование QLC (четыре бита в ячейке) по сравнению с TLC (три бита в ячейке) увеличивает плотность записи на 33 %, что способствует уменьшению стоимости изделий. А снижение ресурса записи компенсируется применением соответствующего встроенного программного обеспечения (прошивок), реализующего специальные алгоритмы работы и высокоэффективные коды обнаружения ошибок и восстановления информации (ECC). Использование четырех линий шины PCI Express обеспечивает высокие показатели скоростей чтения и записи, превышающие показатели традиционных SSD SATA форм-факторов 2,5” и M.2, а также обеспечивает низкие значения задержек.

Указанные накопители в настоящее время представлены двумя моделями с показателями информационного объема 500 Гбайт и 1 Тбайт, однако объявлен выпуск и двухтерабайтной модели. Данные изделия объединены в единую серию под маркой Crucial P1.

Рекомендуемой областью применения накопителей серии Crucial P1 являются клиентские  стационарные и портативные компьютеры, архитектура которых поддерживает накопители M.2 2280 с интерфейсом PCIe Gen3 x4 и протоколом NVMe. Благодаря высоким скоростным параметрам указанные накопители сокращают время обработки информации. По мнению производителя, они оптимальны для широкого спектра задач, в частности, для игровых систем.

Возможности накопителей серии Crucial P1 можно оценить на примере младшей модели SSD, имеющей информационный объем 500 Гбайт (здесь 1 Гбайт = 1 000 000 000 байт): Crucial P1 500GB 3D NAND NVMe PCIe M.2 SSD. Модель получила техническое наименование CT500P1SSD8.

Эта модель (далее — SSD P1 500GB) поставляется в небольшой картонной коробке, на поверхности которой приведены некоторые характеристики указанного устройства. В комплекте, представленном на рис. 1, кроме SSD, помещенного в пластиковый контейнер, присутствует краткая инструкция по использованию накопителя. С сайта, адрес которого указан в инструкции, можно скачать программу Acronis True Image, обеспечивающую клонирование эксплуатируемого HDD/SSD, заменяемого на предлагаемый SSD.

На рис. 2 представлен комплект накопителя SSD P1 500GB и этот накопитель без пластикового контейнера.

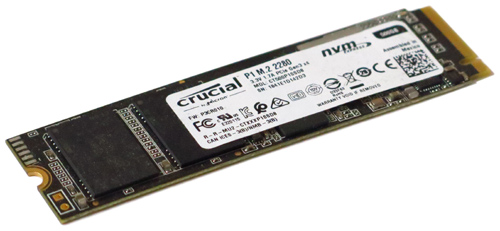

Рис. 2.  Комплект SSD P1 500GB

Некоторые особенности архитектуры SSD P1 500GB (CT500P1SSD8) рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Оценки скоростных возможностей SSD BX500 240GB, полученные с помощью ряда тестовых программ, представлены на рис. 7–9.

Рис. 7. Результаты теста AS SSD Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 8. Оценка скоростных параметров, выполненная CrystalDiskMark
            (кликнуть мышью для увеличения картинки)

Рис. 9. Оценка скоростных параметров, выполненная ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

Как показало дополнительное исследование, реальный ресурс записи (износоустойчивость) накопителя SSD BX500 240GB в несколько раз больше объявленного значения. Однако при его эксплуатации следует учитывать условия гарантийных обязательств, приведенные выше.

Итак, накопитель SSD BX500 240GB  (модель CT240BX500SSD1), выпущенный компанией Micron и установленный для тестирования в мощный настольный компьютер, продемонстрировал сравнительно высокие значения скоростных параметров. В ряде тестов полученные результаты даже превышают значения, объявленные производителем. И что важно, скоростные параметры SSD BX500 240GB в разы превышают аналогичные параметры традиционных жестких дисков.

Таким образом, с учетом полученных оценок и особенно сравнительно невысокой цены, указанный накопитель SSD BX500 240GB является неплохим выбором для использования не только в ноутбуках, но и в настольных компьютерах.

>>    Часть 1
