Евгений Рудометов


 >>    Часть 1


Емкостные и скоростные возможности накопителя KXG50PNV2T04 были оценены в процессе тестирования. В качестве тестового компьютера, как и в случае KXG50ZNV1T02, был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока (рис. 3):

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

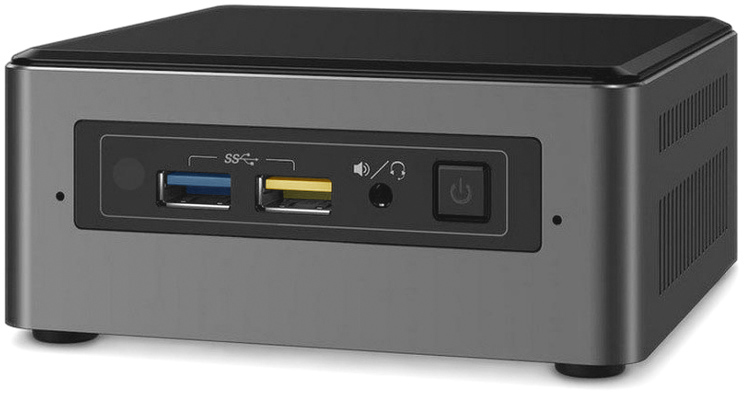

Рис. 3. Системный блок тестового компьютера
            (кликнуть мышью для увеличения картинки)

Материнская плата Intel NUC7i7BNB мини-ПК допускает установку твердотельного накопителя типоразмера M.2 2280 или M.2 2242. Накопитель KXG50PNV2T04 удовлетворяет этим требованиям, поэтому с его установкой проблем не возникло. Однако доступная емкость накопителя оказалась равной всего лишь 1024 Гбайт, что в два раза ниже объявленного уровня. Проблему удалось решить обновлением BIOS (BIOS update) материнской платы с версии 0062 (22.02.2018) до версии 0066 (24.07.2018). После успешного выполнения данной операции и последующей перезагрузки системы стали доступны все 2048 Гбайт накопителя KXG50PNV2T04. Последующая работа, связанная с запуском тестов и анализом результатов, какими-то существенными проблемами не сопровождалась. Далее приведены основные этапы и некоторые результаты исследования накопителя KXG50PNV2T04.

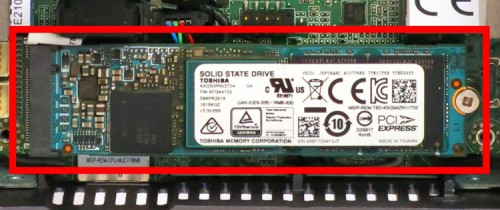

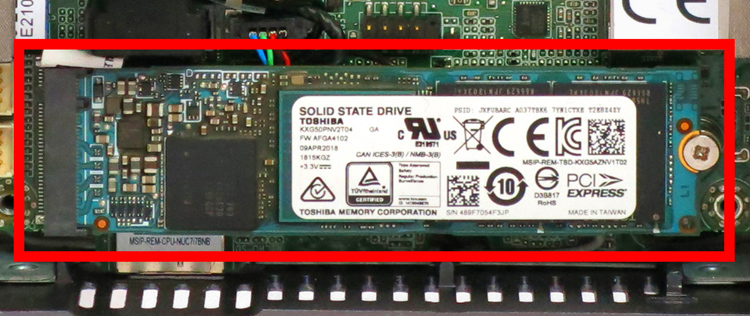

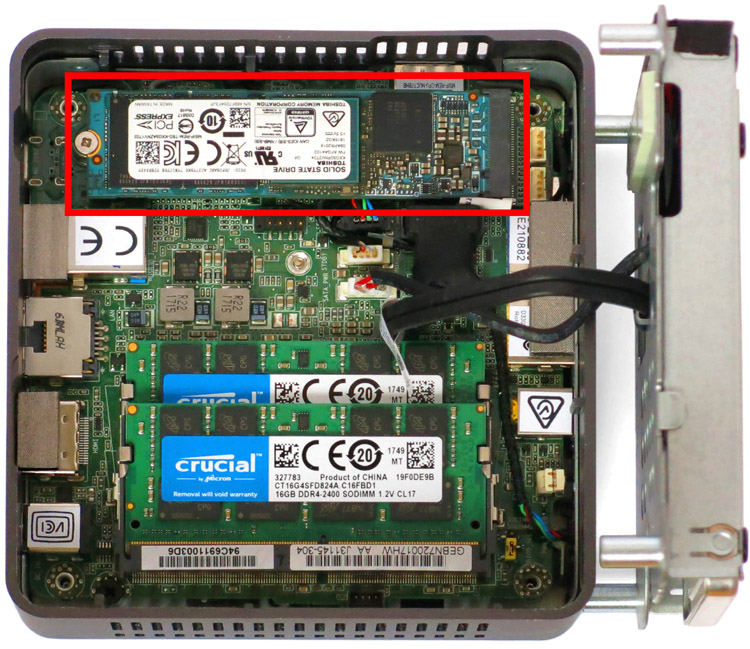

На рис. 4 приведен накопитель KXG50PNV2T04, установленный в системный блок.

Рис. 4. Накопитель KXG50PNV2T04 в системном блоке
            (кликнуть мышью для увеличения картинки)

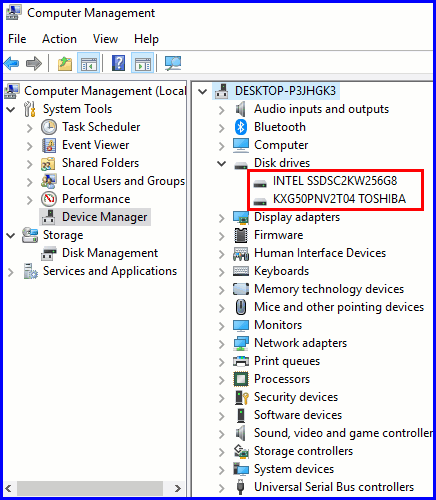

На рис. 5 приведена конфигурация дисковой подсистемы, компоненты которой определены программным средством Computer Management, которое входит в состав пакета Microsoft Windows 10 Enterprise 64-bit. Соответствующие логические диски — на рис. 6, некоторые параметры накопителя KXG50PNV2T04, определенные тестовой программой CrystalDiskInfo 7.0.4 x64, приведены на рис. 7 (регистрируемая температура соответствует режиму покоя).

Рис. 5. Конфигурация дисковой подсистемы с KXG50PNV2T04

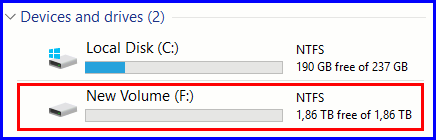

Рис. 6. Логические диски

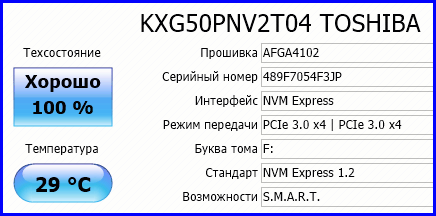

Рис. 7. Программа CrystalDiskInfo:
Параметры KXG50PNV2T04

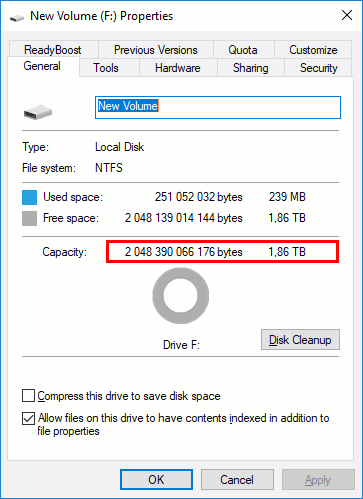

Оценки емкостных параметров накопителя KXG50PNV2T04, выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 8.

Рис. 8. Емкостные параметры KXG50PNV2T04

Оценивая емкостные параметры данного высокотехнологичного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 Мбайт = 1 000 000 Кбайт = 1 000 000 000 байт. В результате в десятичных единицах информационная емкость накопителя KXG50PNV2T04 (2048 Гбайт, где 1 Гбайт = 1 000 000 000 байт) составляет 2 048 390 066 176 байт (рис. 8). Таким образом, реальное значение, как и в случае KXG50ZNV1T02 (серия XG5), кстати, и KBG30ZMS512G (серия BG3), оказалось также немного больше объявленного производителем параметра, что является хорошим примером для других производителей SSD, которые далеко не всегда поступают аналогичным образом.

Продолжая тему информационной емкости накопителя KXG50PNV2T04, необходимо напомнить, что в единицах, привязанных к двоичной системе счисления, 1 Тбайт = 1 024 Гбайт, 1 Гбайт = 1 024 Мбайт, 1 Мбайт = 1 024 Кбайт, 1 Кбайт = 1 024 байт. Это означает, что 1 Тбайт = 1 024 Гбайт = 1 024 × 1 024 Мбайт = 1 024 × 1 024 × 1024 Кбайт = 1 024 × 1 024 × 1 024 × 1 024 байт. Как результат, значение информационной емкости KXG50PNV2T04, составляющее 2 048 390 066 176 байт, преобразуется и приводится уже как 1,86 Tбайт (рис. 8). Остается добавить, что указанные единицы часто обозначаются как GiB, MiB, KiB.

Оценки скоростных возможности твердотельного накопителя KXG50PNV2T04, относящегося к изделиям серии XC5-P и созданного компанией Toshiba, приведены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


 >>    Часть 1


Емкостные и скоростные возможности накопителя KXG50ZNV1T02 были оценены в процессе тестирования. В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока (рис. 3):

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

Рис. 3. Системный блок тестового компьютера
            (кликнуть мышью для увеличения картинки)

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет накопитель KXG50ZNV1T02, имеющий типоразмер M.2 2280. Работа, связанная с установкой этого накопителя, включением тестового мини-ПК, запуском тестов и анализом результатов, какими-то существенными проблемами не сопровождалась. Далее приведены основные этапы и некоторые результаты исследования накопителя KXG50ZNV1T02.

На рис. 4 приведен накопитель KXG50ZNV1T02, установленный в системный блок.

Рис. 4. Накопитель KXG50ZNV1T02 в системном блоке
            (кликнуть мышью для увеличения картинки)

На рис. 5 приведена конфигурация дисковой подсистемы, компоненты которой определены программным средством Computer Management, которое входит в состав пакета Microsoft Windows 10 Enterprise 64-bit. Соответствующие логические диски — на рис. 6, некоторые параметры накопителя KXG50ZNV1T02, определенные тестовой программой CrystalDiskInfo 7.0.4 x64, приведены на рис. 7 (регистрируемая температура соответствует режиму покоя).

Рис. 5. Конфигурация дисковой подсистемы с KXG50ZNV1T02

Рис. 6. Логические диски

Рис. 7. Программа CrystalDiskInfo:
Параметры KXG50ZNV1T02

Оценки емкостных параметров накопителя KXG50ZNV1T02, выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 8.

Рис. 8. Емкостные параметры KXG50ZNV1T02

Оценивая емкостные параметры данного высокотехнологичного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 Мбайт = 1 000 000 Кбайт = 1 000 000 000 байт. В результате в десятичных единицах информационная емкость накопителя KXG50ZNV1T02 (1024 Гбайт, где 1 Гбайт = 1 000 000 000 байт) составляет 1 024 191 361 024 байт (рис. 8). Таким образом, реальное значение оказалось даже немногим больше объявленного производителем параметра, что является хорошим примером для других производителей SSD.

Продолжая тему информационной емкости указанного накопителя, необходимо напомнить, что в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 Мбайт, 1 Мбайт = 1 024 Кбайт, 1 Кбайт = 1 024 байт, то есть 1 Гбайт = 1 024 Мбайт = 1 024 × 1024 Кбайт = 1 024 × 1 024 × 1 024 байт. Как результат, значение информационной емкости KXG50ZNV1T02, составляющее 1 024 191 361 024 байт, преобразуется и приводится уже как 953 Гбайт (рис. 8). Остается добавить, что указанные единицы часто обозначаются как GiB, MiB, KiB.

Оценки скоростных возможности твердотельного накопителя KXG50ZNV1T02, относящегося к изделиям серии XC5 и созданного компанией Toshiba, приведены  в следующей части  данной статьи.


>>    Часть 3
