HD c частотой до 165 Гц, обладает расширенным функционалом

Евгений Рудометов

 >>    Часть 2

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Прежде, чем перейти к оценке скоростных возможностей монитора LF27F165L, необходимо сделать несколько замечаний. Дело в том, что результаты зависят не только от исследуемого девайса. Действительно, зависят они и от используемого в тестировании компьютера (системного блока), его архитектуры и установленных режимов работы, а также от выбранных интерфейсов и, конечно, от качества интерфейсных кабелей.

Исследование скоростных возможностей монитора LF27F165L осуществлялось с помощью высокопроизводительного игрового ноутбука Thunderobot 911 Plus G3. Выбор объясняется тем, что оба устройства относятся к одному бренду – Thunderobot. Таким образом они формируют единую компьютерную экосистему.

Информационная связь между обоими устройствами осуществлялась с помощью кабелей DP 1.2 и HDMI 1.4. К сожалению, комплектным кабелем воспользоваться не удалось, т. к. обе его вилки являются полноразмерными. В конструкции же указанного ноутбука вместо полноразмерной розетки DP присутствует Mini DP. Поэтому в тестировании был использован сторонний кабель DP (конечно, можно использовать и комплектный кабель, добавив к нему соответствующий переходник). Управление частотой обновления изображения монитора (кадровой частотой монитора) осуществлялось из соответствующего раздела Windows 11 Pro (рис. 9). На рис. 10 приведен скриншот встроенного экранного меню, в котором осуществляется выбор и установка параметров, определяющих работу монитора LF27F165L.

Рис. 9.  Установка частоты LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис.10. Встроенное экранное меню LF27F165L
            (кликнуть мышью для увеличения картинки)

Конечно, успешно работала указанная компьютерная система и с кабелем HDMI. При этом, как и указано в документации LF27F165L, максимальное значение частоты обновления изображения было несколько меньше, чем в случае использования DP, хотя и высоким.

В процессе тестирования данного монитора с настольными компьютерами, в качестве которых использовались Intel NUC8i7INHJA и Intel NUC10i5FNKPA, были получены также очень высокие результаты. Действительно, обе указанные модели показали с кабелем DP — 165 Гц, с HDMI — 144 Гц, то есть предельные значения, заявленные производителем с учетом используемых интерфейсов. Очевидно, что современные модели NUC, созданные на основе новейших процессоров тех же классов, будут показывать результаты не слабее результатов, продемонстрированных их предшественниками в лице указанных устройств.

В заключение необходимо отметить, что в целом игровой монитор Thunderobot Silver Wing LF27F165L оставил положительное впечатление. Это устройство действительно является монитором очень высокого класса, способным удовлетворить потребности широкого круга любителей игр. Что касается выбора и использования видеопортов данного монитора, то геймерами и пользователям, нуждающимся в максимальных значениях частоты обновления изображения на экране монитора, очевидно, лучше воспользоваться DP. Именно с этим вариантом интерфейса они получат максимальные скоростные характеристики — до 165 Гц. Однако отдавая должное DP, следует еще раз напомнить, что и HDMI обеспечивает относительно высокую частоту обновления — до 144 Гц. Но все это достигается при выборе соответствующего компьютера, установки соответствующих режимов его работы и использовании качественных кабелей.

В дополнение к сказанному необходимо отметить, что этот монитор можно применять не только в качестве компонента мобильных или стационарных компьютерных систем. Действительно, его можно с успехом использовать в составе развлекательных комплексов, подключив к его входам, например, внешний TV-тюнер и/или медиаплеер (рис. 11).

Рис. 11. Подключение к монитору TV-тюнера и медиаплеер
             (кликнуть мышью для увеличения картинки)

Достоинства:

• частота обновления до 165 Гц,
• матрица с быстрым откликом,
• высокая яркость изображения,
• поддержка технологий улучшения изображения,
• режим с низкой интенсивностью синей компоненты,
• возможность портретного режима,
• наличие игровых настроек,
• два интерфейса видео (DP, HDMI).

Недостатки:

• неудобное расположение кнопок управления,
• отсутствие динамиков,
• краткая инструкция.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1


Адрес этой статьи:

•  3.  Thunderobot LF27F165L: монитор для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-lf27f165l-monitor-dlya-igr-1/

Сокращенные версии данной статьи:

• 1.  Экспресс-тест монитора Thunderobot LF27F165L. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-monitora-thunderobot-lf27f165l/
• 2.  Игровой монитор Thunderobot Silver Wing LF27F165L. / “Вы и Ваш компьютер”. 2024, №2, с.24-27
• 4.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / It-World.ru
  https://www.it-world.ru/tech/reviews/215406.html?lang=ru
• 5.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / DZEN.ru
  https://dzen.ru/a/Zh6GPzZT7FHAM3o
• 6.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / “IT-Expert”. 2024, №5, с.44-45
  https://www.it-world.ru/itexpert/341/
  В журнале  “IT-Expert” статья имеет наименование «Идем на рекорд».

В статье были использованы материалы:

• https://thunderobot

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов

 >>    Часть 1

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L оснащен 27-дюймовым экраном разрешением 1920 х 1080 пикселей. В изделии используется жидкокристаллическая (ЖК) матрица с быстрым откликом. Она гарантирует естественную цветопередачу без появления искажений и полный охват цветов. Светодиодная (LED) подсветка обеспечивает высокую яркость. Яркость дисплея — до 330 кд/м², контрастность изображения — до 1000:1 (динамическая контрастность — до 1 000 000 : 1). Широкие углы обзора матрицы гарантируют качественную картинку практически под любым углом, что обеспечивает хорошую видимость из любого угла комнаты. Матовая поверхность экрана исключает возникновение бликов. Глубина цвета — 8 бит.

Время отклика достигает 1 мс, частота обновления кадров в случае необходимости может быть увеличена до 165 Гц. Это обеспечивает четкость изображения в динамических  сценах без разрывов и смазывания (рис.4). Используемая высокоскоростная матрица позволяет эффективно использовать монитор в различных игровых сценариях. Ускоренное обновление картинки позволяет не только быстрее целиться, но и видеть соперника раньше, что может стать преимуществом в играх. Данный монитор подходит для игроков высокого уровня.

Рис. 4.  Картинки на экране LF27F165L при 60 и 165 Гц
            (кликнуть мышью для увеличения картинки)

Реализованная в мониторе LF27F165L технология Adaptive Sync точно координирует частоту FPS и частоту обновления экрана для того, чтобы уменьшить время отклика без сдвигов и разрывов изображения.

Отсутствие ШИМ (ШИМ — широтно-импульсная модуляция), обеспечиваемое за счет использования DC dimming подсветки, обеспечивает высокое качество картинки без мерцания. Это снижает утомляемость и позволяет пользоваться монитором на протяжении длительного времени.

Технология Low Blue Light эффективно уменьшает количество синего света в излучаемом цветовом диапазоне. Это обеспечивает защиту глаз и снижает утомляемость, особенно при длительной работе за монитором. Кроме того, это актуально в условиях низкой освещенности, что характерно для вечернего времени.

Из других особенностей следует упомянуть поддержку технологий AMD FreeSync и Nvidia G-Sync Compatible, увеличение яркости в тенях, экранный прицел, счетчик кадровой частоты, таймер, повышение четкости в движении (вставка черного кадра) и др.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора (на рис 5 они обозначены красно-желтым контуром). При этом нижняя клавиша — это клавиша включения/выключения устройства. На передней панели монитора, справа внизу, находится индикатор питания. Он синий в режиме работы, красный в режиме ожидания и не горит, когда монитор выключен. С помощью остальных четырех клавиш осуществляется вызов на экран монитора меню выбора активного видеопорта, а также экранное меню установки параметров, определяющих работу монитора.

Что же касается расположения данных клавиш, то выбранное конструкторами монитора решение нельзя назвать удачным, так как настройку режимов монитора приходится осуществлять, по сути, на ощупь. Пожалуй, размещение этих пяти элементов управления на передней панели было бы более комфортным вариантом для пользователей. Еще лучше — настройка средствами компьютера или с помощью пульта дистанционного управления. Однако эти возможности в конструкции данного монитора, увы, не предусмотрены.

Подключение внешних устройств к монитору производится посредством видеопортов. Они расположены в нижнем торце корпуса монитора (рис. 6). Здесь же расположены разъемы аудио и электропитания. Доступ к портам и разъемам облегчается, если убрать съемную, по сути, декоративную пластиковую пластину (она на рис. 5 обозначена желтым контуром). Снимается и устанавливается она легко.

Рис. 5.  Задняя панель монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Порты и разъемы монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Очевидно, что любой монитор нуждается в достаточном и качественном энергопитании. Необходимое энергопитание монитора LF27F165L осуществляется от сети переменного тока через комплектный адаптер (рис. 1, рис. 7). Этот адаптер рассчитан на работу при входном напряжении 100—240 В, 50/60 Гц. Он обеспечивает на выходе до 48 Вт постоянного тока: напряжение — 12 В, ток — до 4 А. Согласно спецификациям LF27F165L максимальная потребляемая мощность данного монитора в рабочем режиме составляет 45 Вт, а в режиме сна — менее 0,5 Вт, в выключенном состоянии — менее 0,3 Вт.

Рис. 7.  Адаптер питания LF27F165L
            (кликнуть мышью для увеличения картинки)

Рассматривая особенности архитектуры монитора LF27F165L, необходимо отметить, что встроенных динамиков у монитора нет. Это обстоятельство, конечно, нельзя назвать достоинством указанной модели. Но у данного монитора есть аудиоразъем 3,5 мм (рис. 6). К данному разъему можно подключить аудиогарнитуру, например, Thunderobot H31. Подключение этой или аналогичной модели гарнитуры обеспечивает качественное индивидуальное прослушивание аудиокомпоненты поступающего в монитор сигнала. А любители громкого звука к этому разъему могут подключить активную звуковую колонку или даже внешний усилитель низких частот с соответствующей мощной акустической системой.

Что же касается видеосигнала, то он в монитор LF27F165L подается через соответствующие порты (рис. 6): либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4. Кстати, для подключения монитора к компьютеру в составе комплекта поставляется 1,5 м кабель DP 1.2. Необходимо отметить, что кабели DP этого стандарта имеют максимальную пропускную способность 17,28 Гбит/с, то есть больше, чем требуется для реализации заявленных характеристик монитора LF27F165L. Такой кабель благодаря значительному запасу по пропускной способности, как показало тестирование, позволяет устойчиво передавать поток 1080р (Full HD) с частотой обновления изображения до 165 Гц.

Рис. 8.  Подключение LF27F165L к компьютеру
            (кликнуть мышью для увеличения картинки)

В следующей части  данной статьи — результаты тестирования монитора LF27F165L

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Для сектора игровых мобильных и стационарных компьютерных систем соответствующие варианты мониторов выпускают многие производители. Свои варианты предлагает и такая известная на российском рынке компания, как Haier. В качестве примера можно привести игровой монитор Thunderobot Silver Wing LF27F165L. Данная модель снабжена 27-дюймовой матрицей с разрешением Full HD и частотой обновления изображения до 165 Гц. В дополнение к этому данное изделие обладает расширенным функционалом, существенно увеличивающим возможности геймеров в современных играх.

Игровой монитор Thunderobot Silver Wing LF27F165L (далее — монитор LF27F165L) поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). На ее поверхности размещены логотип, наименования бренда и серии, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Данная коробка снабжена небольшой пластиковой ручкой. Это повышает удобство переноски комплекта монитора, особенно учитывая его солидный вес, составляющий почти 10 кг, а также значительные габариты упаковки.

В комплект поставки указанного устройства входят (рис. 1 - рис. 3):

• монитор LF27F165L,
• подставка,
• основание,
• адаптер питания 48 Вт, обеспечивающий на выходе 12 В и ток до 4 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port 1,5 м с полноразмерными вилками,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1.  Комплект монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Список компонентов комплекта

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Изделие выполнено в безрамочном дизайне (трехсторонний). Подставка и основание, входящие в комплект, обеспечивают устойчивое положение монитора на столе и предусматривают возможность регулировки высоты и изменение угла наклона и поворота. Действительно, конструкция предусматривает регулировку по высоте в диапазоне 90 мм, поворот влево-вправо на 45 градусов, изменение угла наклона от -5 до +15 градусов. Регулируемый стенд монитора позволяет удобно настроить рабочее место под различные сценарии использования. Возможен также поворот экрана на 90 градусов, что позволяет показвать картинки на экране в «портретном режиме». А еще конструкция монитора допускает возможность его фиксации на стене при помощи кронштейна VESA 75 х 75 мм.

Внешний вид монитора приведен на рис. 3, основные параметры представлены в таблице 1.

Рис. 3.  Внешний вид монитора LF27F165L

Таблица 1. Основные технические характеристики
монитора LF27F165L

В следующей части  данной статьи — о технологиях и конструкции монитора

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 2


Евгений Рудометов


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L относится к моделям серии Silver Wing (далее — монитор LF27F165L). Снабжен 27-дюймовой матрицей с разрешением Full HD и частотой до 165 Гц, обладает расширенным функционалом. Поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). В комплект поставки указанного устройства входят (рис. 1):

• монитор LF27F165L
• подставка,
• основание
• адаптер питания 50 Вт,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1. Комплект монитора LF27F165L

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Предусмотрена регулировка по высоте в диапазоне 90 мм, поворот влево-вправо возможен на 45 градусов, угол наклона меняется от -5 до +15 градусов.

Внешний вид монитора представлен на рис. 2, основные параметры — в таблице 1.

Рис. 2. Внешний вид монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таблица 1. Основные технические характеристики
монитора LF27F165L

Видеосигнал в монитор подается через соответствующие порты: либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора. С их помощью включается устройство и может быть вызвано экранные меню выбора активного видеопорта и/или экранного меню установки параметров, определяющих работу монитора.

Исследование монитора LF27F165L осуществлялось с помощью компактной настольной системы Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт). Видеографика в этой настольной системе предствалена решением на дискретных элементах, представленных Radeon 540X с 2GB GDDR5.

Учитывая распространенность в настольных и мобильных системах HDMI, в экспресс-тестировании монитора LF27F165L был использован сторонний кабель HDMI.

Как было установлено, начальная частота составляет 60 Гц. Но в соответствующем разделе Windows 10 можно выбрать желаемую частоту.

На рис. 3 приведен скриншот встроенного экранного меню Windows 10, в котором осуществляется выбор и установка значений разрешения и кадровой частоты. Эти параметры определяют работу видеоподсистемы Intel NUC8i7INHJA и, соответственно, монитора LF27F165L.

На рис. 4 — экранное меню монитора LF27F165L с параметрами, определяющих работу монитора LF27F165L. Здесь видно, что в варианте подключения монитора через HDMI кадровая частота составляет 144 Гц, то есть довольно высокая.

Рис. 3. Выбор частотного режима видеоподсистемы
          (кликнуть мышью для увеличения картинки)

Рис. 4. Экранное меню монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таким образом, игровой монитор Thunderobot Silver Wing LF27F165L действительно поддерживает высокие частоты. Что касается частоты 165 Гц, то соответствующие эксперименты будут проведены в последующих исследованиях данного монитора.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 1


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Архитектура и основные компоненты

Архитектура ноутбука Thunderobot 911 Plus G3 Pro основана на процессоре Intel Core i5-13500H (рис. 3).

Этот высокопроизводительный мобильный процессор (CPU) с кодовым наименованием Raptor Lake создан по технологии Intel 7, выпущен в первом квартале 2023 г. В его микроархитектуре присутствует четыре высокопроизводительных P-ядра (Performance cores) и восемь энергоэффективных E-ядер (Efficient cores).

Каждое из P-ядер обеспечивает обработку до двух потоков данных. При этом базовая частота обработки данных составляет 2,6 ГГц. Однако в турборежиме P-ядра способны работать на тактовой частоте до 4,7 ГГц.

Что касается E-ядер, то они работают только в однопоточных режимах. Базовая частота обработки данных этими ядрами составляет 1,9 ГГц, а максимальная частота — до 3,5 ГГц в турборежиме.

Совместная работа высокопроизводительных P-ядер и энергоэффективных E-ядер процессора Intel Core i5-13500H обеспечивает одновременную обработку до 16 потоков данных.

Рис. 3. Основные параметры CPU Intel Core i5-13500H

Конечно, для компьютеров с мобильными процессорами Intel тринадцатого поколения были разработаны соответствующие рекомендации и целый ряд платформ. Среди них есть вариант для H-процессоров 13-го поколения Intel Core i5/i7/i9 (рис. 4), к которым относится Intel Core i5-13500H. Один из таких вариантов и был реализован в архитектуре ноутбука Thunderobot 911 Plus G3 Pro, созданного на основе современных компонентов. Однако обо всем по-порядку.

Рис. 4. Платформа для систем с CPU Intel Core i5-13500H

Использованный в данном ноутбуке процессор Intel Core i5-13500H снабжен интегрированными в его состав относительно высокопроизводительными видеосредствами. В данном случае это Intel Iris Xe Graphics. Они снабжены исполнительными блоками (EU), способными работать на частоте до 1,45 ГГц (рис. 5), что обеспечивает высокие уровни производительности. Правда, согласно техническому описанию процессора Intel Core i5-13500H указанные сравнительно мощные видеосредства полностью раскрывают свои возможности только в двухканальных конфигурациях подсистемы оперативной памяти (ОЗУ). Однако в одноканальных комплектациях ОЗУ они функционируют и определяются как Intel UHD Graphics (рис. 5).

Оценивая возможности видеоподсистемы рассматриваемого ноутбука, необходимо добавить, что в дополнение к интегрированным видеосредствам процессора в данном мобильном компьютере присутствуют видеосредства на дискретных элементах в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Это решение (дата выпуска 22.02.2023 г.) создано на основе чипа AD107. Входящие в состав указанных видеосредств компоненты в лице 3072 ядер, 128-разрядной шины памяти и др. элементов обеспечивают значительно большие уровни производительности по сравнению с Intel Iris Xe Graphics. Особенно сильно преимущество видеосредств на дискретных элементах проявляется, как уже отмечалось, в варианте одноканального ОЗУ, что не позволяет достичь максимальной производительности встроенному в процессор решению.

Рис. 5. Параметры видеосредств Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

В зависимости от вычислительной нагрузки у процессора Intel Core i5-13500H, как и у других моделей, меняется уровень энергопотребления и теплообразования (TDP). При этом согласно спецификациям базовый уровень TDP этого процессора составляет 45 Вт. Однако в режимах Turbo уровень TDP на короткое время может повышаться до 95 Вт.

Еще более мощным потребителем энергии (115 Вт согласно описанию и оценкам тестов) являются видеосредства Nvidia GeForce RTX 4060, дополненные чипами видеопамяти. Кстати, результаты тестирования показывают, что данное мобильное решение по производительности практически не уступают родственному настольному варианту с таким же объемом памяти, как в мобильном варианте.

Подсистема оперативной памяти ноутбука Thunderobot 911 Plus G3 Pro представлена одним модулем SO-DIMM Samsung DDR5-4800 16 Гбайт. Второй слот свободен. Он зарезервирован для второго модуля ОЗУ. Этот второй модуль в случае необходимости расширения адресного пространства пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 6. Параметры ОЗУ

В качестве энергонезависимой памяти используется SSD-накопитель SSSTC CL5-8D512 производства компании SSSTC — Solid State Storage Technology Corporation — дочерняя компания корпорации KIOXIA. Этот накопитель форм-фактора M.2 2280 обладает емкостью 512 Гбайт и подключается к системе через 4 линии PCIe 4.0. Этот накопитель обеспечивает хранение и работу установленной производителем ноутбука операционной системы Windows 11 Pro, а также ряда системных и прикладных программ. На этом же накопителе сохраняются пользовательские программы и данные, например, рабочие документы, файлы аудио и видео, фотографии и т. п.

Остается добавить, что в дополнение к установленному M.2 SSD конструкторы ноутбука предусмотрели возможность установки еще и 2,5-дюймового дополнительного накопителя с интерфейсом SATA. Этот накопитель, как и в случае со вторым модулем ОЗУ, пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 7. Параметры SSD
            (кликнуть мышью для увеличения картинки)

Очевидно, что высокое энергопотребление комплектующих требует адекватных средств энергопитания. При этом автономное электропитание ноутбука осуществляется от встроенного Li-Pol аккумулятора с высокой энергоемкостью, составляющей 53,35 Вт·ч. В стационарном же режиме — от сети переменного тока через комплектный адаптер (рис. 8, рис. 1), обеспечивающий до 230 Вт выходного тока (20 В и до 11,5 А). Взвешивание этого адаптера показало, что его вес составляет 575 г, сетевого кабеля питания — 124 г, то есть совместно это составляет без малого (1 г) практически 700 г. Учитывая высокое энергопотребление Thunderobot 911 Plus G3 Pro, целесообразно эти компоненты держать всегда под рукой. А в случае необходимости перемещения ноутбука придется носить вместе с ним и эти 700-граммовые компоненты, так как без них время работы данной высокопроизводительной компьютерной системы в случае ресурсозатратных задач, к которым относятся, в частности, многие современные популярные игры, будет, увы, весьма непродолжительным.

Рис. 8. Адаптер электропитания  и  его параметры
            (кликнуть мышью для увеличения картинки)

Внешнее энергопитание ноутбука Thunderobot 911 Plus G3 Pro от адаптера и проводная связь с внешними периферийными устройствами осуществляется через порты, размещенные по торцам корпуса ноутбука (рис. 2). При этом сзади расположены USB-C, разъем электропитания, Mini DisplayPort 1.4 и HDMI 2.0 (рис. 9, рис. 2).

Рис. 9. Порты задней панели ноутбука

Слева находятся два порта USB-A (один из них USB 2.0) и два аудиоразъема (рис. 10, рис. 2).

Рис. 10. Порты левой панели ноутбука

Справа находятся порты USB-A и RJ-45 (рис. 11, рис. 2).

Рис. 11. Порты левой панели ноутбука

Спереди — индикаторы активности накопителей, состояния сетевого соединения и уровня заряда аккумулятора (рис. 2).

Беспроводную связь обеспечивают контроллеры Wi-Fi 6 (IEEE 802.11 b/g/n/ac/ax) и Bluetooth 5.2.

Ноутбук Thunderobot 911 Plus G3 Pro снабжен 17,3” дисплеем с матрицей типа AHVA IPS. Этот тип матрицы является воплощением одной из самых передовых технологий. Разработка компании AU Optronics. Является разновидностью IPS. Обладает высокой разрешающей способностью, улучшенными углами обзора, широкой цветовой палитрой, высоким быстродействием. Все это обеспечивает не только очень высокое качество изображения с разрешением Full HD (1920 x 1080), но и частоту обновления 144 Гц, что особенно актуально для современных динамичных программ. Соотношение сторон экрана является стандартным и составляет 16:9. Поверхность экрана матовая, что повышает комфортность работы особенно в условиях наличия ярких внешних источников света.

Традиционно над матрицей расположены два микрофона, веб-камера (1 Mp, 720p) и отверстие светодиода индикации/подсветки (рис. 12).

Рис. 12. Веб-камера, микрофоны, светодиод

Остается добавить, что рамки окружающие матрицу слева и справа очень узкие: всего примерно 7 мм от области изображения до кромки дисплея, визуально они смотрятся даже меньше. Важно, что узкие рамки позволили сделать ноутбук в целом компактнее многих конкурирующих изделий, кстати, при сохранении возможности использования в конструкции ноутбука полноразмерной клавиатуры (рис. 13).

Рис. 13. Клавиатура и тачпад ноутбука Thunderobot 911 Plus G3 Pro
             (кликнуть мышью для увеличения картинки)

Клавиатура (рис. 13) у данного ноутбука мембранного типа, с блоком цифровых клавиш. Размеры основных клавиш составляют 14 х 14 мм, а функциональных — 12,5 х 9 мм. Ход клавиш составляет около полутора миллиметров, срабатывания происходят четко и тихо. Работать за такой клавиатурой удобно. Для большего комфорта клавиши клавиатуры оснащены подсветкой.

Рядом с клавиатурой традиционно расположен большой тачпад (рис. 13). Его размеры составляют 150 х 90 мм. Поверхность гладкая. Тачпад обладает хорошей отзывчивостью и обеспечивает комфортное управление аппаратно-программными средствами данного компьютера.

Акустическая система ноутбука представлена двумя малогабаритными динамиками, которые находятся в нижней части корпуса. Качество звука, правда, среднее. К сожалению, это является неизбежным для малогабаритных излучателей. Но уровень громкости воспроизведения звука довольно высокий и звук воспроизводится без хрипов.

В следующей части  данной статьи — оценки производительности


 (создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Китайские бренды существенно укрепили позиции на рынке ноутбуков, в том числе, в игровом сегменте. Одним из них стал бренд Thunderobot, основанный в 2014 году в качестве стартапа Haier Group. После 9 лет активного развития является одним из ведущих брендов игровых компьютеров и аксессуаров. Как результат, более 20 миллионов пользователей выбрали Thunderobot. За короткий период данный бренд смог стать одним из наиболее заметных и популярных игроков на российском рынке. В настоящее время входит в первую тройку поставщиков ноутбуков.

Среди новейших разработок недавно был представлен мощный ноутбук Thunderobot 911 Plus G3 Pro (комплект JT009R00BRU). Эта модель отличается очень высокой производительностью. Достигнуто это с помощью входящих в ее состав 12-ядерного процессора Intel  13-го поколения, и гибридной видеоподсистемы, состоящей из встроенных в процессор видеосредств Intel Iris Xe Graphics и видеокартой Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В дополнение к этому в архитектуре присутствуют подсистема оперативной памяти c SO-DIMM DDR5-4800 16 Гбайт и подсистема энергонезависимой памяти с накопителем M.2 SSD 512 Гбайт, который подключается к системе через 4 линии PCIe 4.0.

Комплект и характеристики

Ноутбук Thunderobot 911 Plus G3 Pro поставляется в коробке из плотного картона светло-коричневого цвета. Внутри нее находится жесткая картонная коробка с комплектом ноутбука. Эта коробка черного цвета с глянцевым покрытием. На ее поверхности размещены логотип Thunderobot и декоративные надписи, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Качество полиграфического исполнения высокое. Данная коробка также снабжена ручкой для переноски. Это, безусловно, удобно при необходимости транспортировки комплекта. Все выглядит симпатично и солидно.

В комплект поставки указанного устройства входят (рис. 1):

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1. Комплект ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рабочая панель ноутбука Thunderobot 911 Plus G3 Pro и его дисплейная часть выполнены из металла, нижняя — из пластика. На крышке расположен выпуклый логотип серии игровых ноутбуков Thunderobot и четыре узких полоски. Данные элементы подсвечиваются синим при включении питания. Благодаря используемым материалам и цвету и выбранной цветовой гаммы покраски следы от пальцев, неизбежно появляющиеся в процессе эксплуатации данного устройства, малозаметны. Модель обладает крупным экраном дисплея, размеры которого по диагонали составляют 17,3 дюйма. Устройство обладает значительными размерами. Его вес составляет согласно спецификациям 2,8 кг (при тестировании — 2787 г).

Внешний вид ноутбука представлен на рис. 2, основные характеристики — в таблице 1.

Рис. 2. Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики Thunderobot 911 Plus G3 Pro

В следующей части  данной статьи — об архитектуре и компонентах

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Ноутбуки

Ноутбуки начала 90-х хотя и были довольно примитивными по сравнению с современными, но представляли собой важный шаг в развитии переносных компьютеров. Давайте рассмотрим некоторые нюансы их архитектуры, характеристики, а также внешние интерфейсы. Но сначала с помощью «Википедии» проведем небольшой экскурс в историю развития ноутбуков. Эти компьютеры в некоторых странах называют лэптопами или иногда лаптопами.

Итак, идею создания вычислительной машины «размером с блокнот, имеющей плоский монитор и умеющей подключаться к сетям без проводов», выдвинул начальник исследовательской лаборатории фирмы Xerox Алан Кей (Alan Curtis Kay) в 1968 году. А в 1982 году по заказу NASA Уильям Могридж (William Grant ‘Bill’ Moggridge, британский дизайнер, изобретатель и педагог, основатель дизайнерской компании IDEO) создал первый в мире ноутбук Grid Compass. Устройство имело 340 Кбайт оперативной памяти ЦМД (цилиндрические магнитные домены), процессор Intel 8086 с тактовой частотой 8 МГц и люминесцентный экран и использовалось в программе Space Shuttle.

Первая общегражданская модель, получившая название “Osborne 1”, была создана Адамом Осборном (Adam Osborne, американский компьютерный дизайнер). Устройство имело следующие параметры: масса — 11 кг, оперативная память — 64 Кбайт, процессор — Zilog Z80A с тактовой частотой 4 МГц, два дисковода 5,25”, три порта, в том числе для подключения модема, монохромный дисплей 8,75×6,6 см – 24 строки по 52 символа, клавиатура – 69 клавиш. Данный мобильный компьютер был создан в 1981 году и выпущен на рынок по цене $1795.

Мобильный компьютер Osborne 1
(кликнуть мышью для увеличения картинки)

В 1990 году Intel представила первый специализированный процессор для мобильных персональных компьютеров — Intel386SL. По меркам того времени он был сравнительно мощным, снабжен рядом оригинальных микроархитектурных решений, существенно снижающих энергопотребление. Данное обстоятельство позволило ряду известных компаний создать большое количество моделей мобильных компьютеров. Это сделало их массовым продуктом, хотя и явно недешевым.

Процессор

В ноутбуках, предлагаемых потенциальным пользователям три десятка лет назад, обычно использовались процессоры Intel 386 или Intel 486. Мобильные версии этих процессоров обеспечивали меньшую вычислительную мощность, чем их настольные аналоги, однако были достаточно мощными для большинства задач того времени (тактовая частота обычно колебалась от 16 до 50 МГц). В качестве примеров можно привести:

Варианты Intel 80386SX с частотами 16 (1988 г.), 20 (1989 г.), 25 и 33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 16 бит, внешней шиной адреса 24 бит, адресуемой физической памятью 16 Мбайт, количество транзисторов – 275 000. Созданы по технологии 1,5 и 1 мкм, индекс производительности iCOMP модели Intel 80386SX-33 составлял 56, для ее увеличения использовались микросхемы сопроцессоров Intel 80387.

Варианты Intel 80386SL с частотами 20 (1990 г.), 25 (1991 г.) – первые энергосберегающие процессоры для портативных ПК. Семейство SL отличалось от семейства SX тем, что имело на кристалле также контроллер оперативной памяти, контроллер внешней кэш-памяти объемом 16–64 Кбайт и контроллер шины.

Варианты Intel 80486SX с частотами 16/20/25 МГц (1991 г.), 33 и 25х2 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 32 бит, адресуемой физической памятью 4 Гбайт и количеством транзисторов – около 1,2 млн. Созданы по технологиям 1 и 0,8 мкм. Индекс производительности iCOMP модели Intel 80486SX-33 составлял 136, для ее увеличения использовались микросхемы сопроцессоров Intel 80487.

Варианты Intel 80486SL с частотами 20/25/33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 26 бит, адресуемой физической памятью 64 Мбайт (виртуальной — 64 Тбайт), количество транзисторов – около 1,4 млн, созданы по технологии 0,8 мкм. Являются энергосберегающими процессорами для портативных ПК. Для увеличения производительности использовались микросхемы сопроцессоров Intel 80487.

Аналоги указанных процессоров серий i386 и i486 производились компаниями AMD, Cyrix, VIA и др.

Позднее появились и настольные компьютеры с процессорами Intel Pentium, анонсированными в 1993 году. В мобильные же компьютеры процессоры Intel Pentium попали значительно позже.

Оперативная память

Как правило, ноутбуки начала 90-х имели от 2 до 8 Мбайт оперативной памяти (DRAM). Данного информационного объема вполне хватало для запуска большинства операционных систем и приложений того времени, включая MS DOS и ранние версии MS Windows. Но встречались и модели с большими значениями DRAM. Большинство мобильных систем использовали чипы оперативной памяти типа FPM DRAM с тактовой частотой около 20-30 МГц. Соответствующие чипы часто распаивались на материнской плате без возможности расширения информационного пространства оперативной памяти. Однако для некоторых моделей ноутбуков все-таки допускалось увеличение памяти путем установки фирменных модулей в специальные разъемы материнских плат. В дальнейшем этот тип памяти в архитектурах мобильных компьютеров вытеснили более совершенные варианты: EDO, DDR, DDR2 и т. д.

Жесткий диск

Жесткий диск (HDD) в ноутбуках начала 90-х годов подключался посредством шины IDE и обычно имел емкость от 20 до 120 Мбайт. Этого информационного объема было вполне достаточно для хранения системного программного обеспечения в лице MS DOS и MS Windows того времени, например MS DOS 5.0 и MS Windows 3.1, а также пользовательских программ и данных.

Экран

Обычно в такие устройства устанавливался монохромный ЖК-дисплей диагональю около 10 дюймов и разрешением около 640×480 пикселей – это считалось достаточно высоким качеством изображения, тем более, что панели с бóльшим разрешением, как правило, были недоступны для конструкторов и производителей таких компьютеров.

Кстати, в дисплеях ноутбуков того времени для подсветки ЖК-матрицы использовались миниатюрные люминесцентные лампы с парами ртути внутри.

Батарея

Поскольку ноутбуки того времени укомплектовывались никель-кадмиевыми элементами, их эксплуатация требовала аккуратности. Дело в том, что данному типу аккумуляторов был присущ так называемый «эффект памяти», который проявлялся в уменьшении фактической емкости батареи при пополнении ее заряда без предварительного полного разряда. Тем не менее, они обеспечивали пользователям необходимую мобильность в течение 2-3 часов. Конечно, время автономной работы, как и сегодня, во многом зависело от сложности решаемых задач и устанавливаемой яркости ЖК-дисплеев.

Клавиатура и указатель

Клавиатуры ноутбуков того времени были схожи с современными вариантами, но могли быть меньше и не иметь некоторых клавиш. Для обеспечения комфортной работы конструкторы использовали трекбол или встроенную клавишу, которые применялись в качестве указателей. А привычные сегодня тачпады в архитектуре ноутбуков стали элементами мобильных компьютеров значительно позже.

Внешние интерфейсы и разъемы

Большинство моделей ноутбуков имели внешний разъем параллельного порта (LPT), который обычно использовался для подключения принтеров, и один или два внешних разъемов последовательных портов (COM) — для модемов, мыши и пр., а также разъем VGA для внешнего монитора или проектора. В качестве дополнительной энергонезависимой памяти устанавливался встроенный привод для гибких 3,5-дюймовых дискет емкостью 1,44 Мбайт. Некоторые модели имели в своем составе PS/2-порт для внешней клавиатуры или мыши. В то время как встроенные аудиосистемы не стали стандартом, некоторые ноутбуки могли иметь разъемы для внешних динамиков, наушников, микрофона. Остается добавить, что вес типичного компактного ноутбука того времени составлял от 2,5 до 4 кг.

В следующей части  данной статьи — примеры моделей ноутбуков начала девяностых


>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Настольные компьютеры

Настольные компьютеры (десктопы) состояли традиционно из следующих частей: системный блок, монитор, устройства ввода в лице клавиатуры, мыши, игровых пультов и т.п. В ряде случаев, обычно на рабочих местах, к системному блоку дополнительно подключались принтер и внешние накопители информации. Иногда ученые и инженеры подключали к системному блоку еще и кое-какие измерительные и исполнительные устройства.

Необходимо отметить, что на указанном временном рубеже существовали настольные компьютеры разных архитектур, создаваемые и выпускаемые на рынок миллионами штук компаниями разных стран. Не остался в стороне от этого процесса и CCCP, в котором к 92 году массово выпускалось несколько десятков моделей компьютеров, выпуск некоторых превышал 100 тыс. экземпляров. На советском и мировом пространстве присутствовало большое количество моделей разных систем команд и архитектур. Однако постепенно это разнообразие сокращалось, и стандарты IBM PC стали доминировать среди производителей персональных компьютеров.

Монитор и системный блок настольного компьютера
(кликнуть мышью для увеличения картинки)

Итак, архитектура системных блоков включала в себя центральный микропроцессор (процессор), чипы и модули оперативной памяти, жесткие (HDD) и гибкие (floppy) диски, материнскую плату с шинами и разъемами (слотами), видеокарту и встроенный блок питания от сети переменного тока. Они, как и в случае современных моделей, были объединены в единую систему посредством материнской платы. Она обеспечивала электрические и логические связи между всеми электронными элементами.

Процессор

Процессоры тех компьютеров были значительно менее мощными, чем современные. Например, Intel 486, который широко использовался в то время, работал на частоте от 16 до 100 МГц. Это считалось весьма высокими характеристиками, и некоторое время эти процессоры вполне соответствовали потребностям решаемых задач. Но задачи усложнялись, и запросы пользователей росли. Отвечая на запросы рынка, компания Intel разработала и выпустила в 1993 году процессор Intel Pentium. Благодаря реализации в своей микроархитектуре ряда перспективных технологий он резко повысил скорость обработки данных и стал своеобразным стандартом для персональных компьютеров. Работая на частоте до 200 МГц, этот процессор значительно увеличил производительность компьютеров. Благодаря успехам полупроводниковых технологий и совершенствованию микроархитектурных решений появились следующие модели, обладающие большими возможностями.

Конечно, современные многоядерные Intel Core i7 и Core i9 с тактовой частотой почти 5 ГГц, обеспечивают в сотни и даже в тысячи раз большую производительность по сравнению с самыми скоростными моделями Intel Pentium начала и середины 90-х годов.

Оперативная память

Оперативная память в компьютерах начала 90-х была довольно ограниченной по современным меркам. Стандартный настольный ПК обычно имел от 4 до 16 Мбайт оперативной памяти. Основным типом того времени была FPM DRAM (Fast Page Mode Dynamic Random Access Memory) с частотой работы 25 и 33 МГц. Она использовала шину данных 8 бит, имела на частоте 25 МГц пропускную способность до 25 Мбайт/с.

Как и в случае процессоров, современные варианты модулей оперативной памяти DDR4 SDRAM с частотой работы от 1600 до 3200 МГц, обеспечивают значительно большую пропускную способность — до 25600 Мбайт/с на частоте 3200 МГц в одноканальном режиме и до 51200 Мбайт в стандартном двухканальном режиме. А новейшие модули DDR5 SDRAM с частотой работы до 8400 МГц демонстрируют еще большие скоростные возможности.

Диски

Для долгосрочного энергонезависимого хранения данных и программного обеспечения, в настольных компьютерах использовались, как и сегодня, жесткие диски. Но в начале 90-х они обычно имели емкость от 40 до 500 Мбайт. Эти значения сегодня могут казаться ничтожными, но тогда этого было вполне достаточно для решения задач большинства пользователей. Жесткие диски того времени подключались через параллельный интерфейс IDE (Integrated Drive Electronics). Он был стандартом в течение длительного времени, так как предлагал достаточную скорость для технологий того периода.

А для внешнего хранения информации использовались гибкие диски 5,25” емкостью 360, 720 и 1200 Кбайт и 3,5” — 720 Кбайт и 1,44 Мбайт.

В современных ПК старшие модели жестких дисков уже достигли 30 Тбайт, гибкие же диски не используются уже более 10 лет.

Системная шина

Системная шина обеспечивала физическую связь между компонентами компьютера, включая процессор, оперативную память, жесткий диск и расширительные слоты. В начале девяностых основным типом системной шины был ISA (Industry Standard Architecture). Шина этого стандарта использовалась в большинстве настольных ПК и позволяла подключать различные устройства – видеокарты, звуковые карты и модемы. Однако с выпуском Intel Pentium появилась новая системная шина — PCI (Peripheral Component Interconnect), которая предлагала значительно более высокую пропускную способность. Эта шина стала стандартом для нескольких поколений процессоров.

В современных компьютерах роль системной шины стали исполнять внутренние шины процессора, соединяющие встроенные в процессор контроллеры и подсистемы. Остальные компоненты (внешняя видеокарта, модули оперативной памяти, диски и др.) современного ПК подключаются к процессору посредством шин PCI-Express.

Приводы и интерфейсы

Стандартными компонентами настольного ПК начала девяностых были еще и флоппи-диск, CD-ROM (привод для более новых моделей), параллельные (LPT) и последовательные (COM) порты для подключения периферийных устройств (таких как принтеры или модемы), а также VGA-порт для подключения CRT-монитора.

Увы, указанные приводы и порты покинули современные компьютеры. Информацию все чаще пересылают через беспроводные сети Wi-Fi и Bluetooth, а вместо указанных портов теперь USB, Gigabit (RJ-45), HDMI, Mini-DisplayPort.

Видеосистема

Видеокарты того времени обычно поддерживали разрешение от 640×480 до 800×600 пикселей и были способны отображать от 16 до 256 цветов. Более продвинутые модели поддерживали более высокое разрешение и широкую цветовую гамму, но стоили дорого и использовались в основном профессионалами и энтузиастами.

Мониторы начала 90-х годов были типа CRT (Cathode Ray Tube). Их часто называли ЭЛТ или просто «трубками». Большие и весьма тяжелые, обычно с диагональю экрана 14–21 дюйма, они, как правило, обеспечивали разрешение от 640×480 до 1024×768 пикселей. Большинство мониторов использовали стандарт VGA (Video Graphics) для подключения к компьютеру, хотя некоторые более продвинутые модели могли использовать стандарты SVGA (Super VGA) или XGA (Extended Graphics) для получения более высокого разрешения и лучшего качества изображения.

В дальнейшем мониторы ЭЛТ ушли в прошлое вместе с соответствующими стандартами и разъемами. Их место заняли мониторы на жидких кристаллах (ЖК, LCD).

Современные настольные компьютеры комплектуются мониторами ЖК, обладающими обычно разрешением 1920×1080 и подключаемыми обычно через разъемы HDMI или Mini-DisplayPort.

Блок питания

Блок питания обеспечивал электрическим током все компоненты системы. Обычно он мог выдавать от 200 до 300 ватт, его было достаточно для работы компонентов того времени. Это базовое описание настольного компьютера начала девяностых годов, хотя, конечно, детали могли варьироваться в зависимости от конкретной модели и производителя.

Возросшая многократно вычислительная мощь современных компьютеров потребовала соответствующего энергопитания, в результате чего не являются редкостью блоки мощностью 1000 Вт.

В следующей части  данной статьи — о ноутбуках начала девяностых.

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Евгений Рудометов


Часть 1


Итак, скоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 (далее просто Intel NUC 10) с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD.

Основные компоненты, использованные в исследуемой системе:

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш — 6 Мбайт, TDP — 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — встроенная в процессор Intel UHD Graphics,
• Оперативная память — 2×4 GB (Kingston SO-DIMM DDR4-2666) и 2×16 GB (Crucial SO-DIMM DDR4-2400),
• Дисковая подсистема — M.2 Kingston SSD 256 GB и M.2 Intel SSD 760p 2048 GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240 V / 50-60 Hz; output — 19 V, 4,74 А, 90 W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

Как следует из приведенного описания тестовых вариантов, в исследовании подсистемы оперативной памяти использовались две конфигурации подсистемы оперативной памяти (ОЗУ): 8 Гбайт и 32 Гбайт. Тестирование осуществлялось с помощью предварительно установленных программных пакетов: AIDA64 Business, PassMark PerformanceTest.

Первая конфигурация с информационным объемом 8 Гбайт представлена двумя модулями SO-DIMM DDR4-2666 производства Kingston —  модели Kingston KVR26S19S6/4. Каждый модуль имеет объем 4 Гбайт. Основные параметры согласно опубликованным производителем техническим данным, доступным для пользователей: 512 M×64-bit (4 GB), DDR4-2666, CL19, 260-pin SO-DIMM, VDD=1.2 V Typical. Внешний вид данного модуля оперативной памяти (4 GB) представлен на рис. 2.

Вторая конфигурация с информационным объемом 32 Гбайт представлена двумя модулями SO-DIMM DDR4-2400 производства Micron — модели Crucial CT16G4SFD824A. Каждый модуль имеет объем 16 Гбайт. Основные параметры: PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 2048 Meg×64, 260-pin SO-DIMM, 1.2 V. Внешний вид данного модуля оперативной памяти (16 GB) представлен на рис. 2 вместе с Kingston KVR26S19S6/4 (4 GB).

Рис. 2. Модули ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

На рис. 3 приведены параметры модулей Kingston KVR26S19S6/4 и Crucial CT16G4SFD824A, определенные AIDA64 Business и используемые в подсистеме оперативной памяти Intel NUC 10.

Рис. 3. Характеристики модулей ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

Далее представлены результаты тестирования подсистемы оперативной памяти обеих конфигураций при сохранении в системе штатного накопителя M.2 Kingston SSD 256 GB.

Результаты оценки скоростных параметров подсистемы ОЗУ для вариантов 2×4 GB и 2×16 GB, полученные с помощью тестов AIDA64 Cache & Memory Benchmark и AIDA64 GPGPU Benchmark, входящих в состав программного пакета AIDA64 Business, приведены на рис. 4 и рис. 5.

Рис. 4. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 5. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 GPGPU Benchmark
            (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью теста Memory Mark пакета PassMark PerformanceTest (PassMark Software), приведены на рис. 6.

Рис. 6. Оценка производительности ОЗУ из 2×4 GB и 2×16 GB тестом Memory Mark
            (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования, замена штатных модулей на альтернативные существенно повысила производительность подсистемы оперативной памяти.

Результаты тестирования дисковой подсистемы  рассмотрены  в следующей части  данной статьи.

>>    Часть 3


Евгений Рудометов


В семействе компактных настольных компьютерных систем компания Intel предлагает   модели Intel NUC 10 (NUC — Next Unit of Computing), созданные на основе мобильных процессоров десятого поколения. Указанные компьютерные устройства могут быть использованы, например, в качестве основы компактных офисных и домашних ПК, управляющих систем, сетевых терминалов и информационных систем с поддержкой до трех дисплеев. Эти компактные компьютеры можно применять и в составе развлекательных мультимедийных комплексов, обеспечивающих воспроизведение видео разных стандартов, включая 4К (до 4096 х 2160 @ 60 Hz, 24 bpp), а также высококачественного многоканального аудио (7.1 digital). Файлы данных могут храниться как на внутренних накопителях, входящих в состав Intel NUC 10, так и передаваться на обработку от внешних хранилищ информации. Для этого могут использоваться порты USB и Thunderbolt, а также скоростные проводные и беспроводные каналы передачи данных, представленные аппаратно-программными средствами гигабитного Ethernet, Wi-Fi 6 (IEEE 802.11ax, 2.4/5 GHz, 2.4 Gbps), Bluetooth 5.

Модели Intel NUC 10 представлены как наборами, так и моделями мини-ПК. При этом первые, получившие наименование “Intel NUC 10 Performance kit” (модели Kit), требуют доукомплектования модулями оперативной памяти и соответствующими накопителями. Кроме того, наборам необходима еще и установка операционных систем. Вторые — это “Intel NUC 10 Performance Mini PC” (модели Mini PC). Изделия данной группы являются полностью готовыми для работы компактными системными блоками ПК.

Модели Kit и Mini PC десятого поколения, как и их предшественники, выпускаются в металлических корпусах двух форм-факторов.

Первый вариант — модели Tall (Tall Kit и Tall Mini PC), чьи габариты составляют 117×112×48 мм, с ножками высота — 51 мм. Данные варианты предусматривают установку до двух накопителей информации: один M.2 SSD с габаритами 22х80/22х42 мм и один 2.5” HDD/SSD толщиной 7,0 мм.

Второй вариант — модели Slim (Slim Kit и Slim Mini PC) обладают габаритами 117×112×34 мм, с ножками высота — 38 мм. Архитектура этих устройств практически совпадает с изделиями Tall, созданными на тех же процессорах. Но конструктив моделей Slim Kit и Slim Mini PC допускает установку только одного накопителя M.2 SSD с интерфейсами либо SATA 3, либо PCI Express Gen.3 x4/x2. Подключить 2.5” HDD/SSD теоретически возможно, так как на материнской плате присутствует соответствующий разъем SATA 3, но конструктив не позволяет поместить этот дополнительный диск внутрь корпуса Slim.

Как примеры популярных вариантов “Slim”, можно привести модели NUC10i5FNK2 и NUC10i5FNKPA2. Эти Slim-модели имеют одну и ту же архитектуру, включая проводные и беспроводные интерфейсы, одинаковые внутренний и внешний дизайны. Однако они отличаются друг от друга тем, что первая модель — это набор, а вторая — полностью укомплектованное производителем устройство, которое готово к работе после 5-минутной начальной настройки операционной системы Microsoft Windows 10 Home 64-bit. При этом настройка не требует от потенциального пользователя специальных профессиональных знаний и опыта. Остается добавить, что оба устройства допускают возможность смены двух модулей памяти SO-DIMM DDR 4, одного накопителя M.2 SSD и операционной системы Microsoft Windows 10 Home 64-bit на альтернативные, но совместимые с архитектурой и конструктивом варианты.

Внешний вид модели NUC10i5FNKPA2, кстати, полностью совпадающий с NUC10i5FNK2, приведен на рис. 1, параметры NUC10i5FNKPA2 представлены в таблице 1.

Рис. 1. Мини-ПК NUC10i5FNKPA2
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики

Идентичность архитектур и конструктива указанных моделей Kit и Mini PC, а также возможность использования разных компонентов порождает проблему оптимального выбора. Действительно, какой вариант целесообразно выбрать: Kit и Mini PC, а также какие «подводные камни» поджидают на этом пути потенциальных пользователей? Попробуем разобраться в данной проблеме, и может быть дать рекомендации, облегчающие выбор оптимального решения.

Очевидно, что параметры конечного устройства в лице NUC10i5FNK2 / NUC10i5FNKPA2 зависят от используемых элементов. В этом можно убедиться на примере сравнения скоростных параметров подсистем оперативной и энергонезависимой памяти, выполненных на разных модулях. Анализ результатов сравнения может оказать помощь потенциальному пользователю в выборе оптимального решения: либо набор, либо готовая система. При этом следует подчеркнуть, что независимо от выбора Intel NUC 10 у пользователя всегда остается возможность модернизации компьютерной системы путем замены модулей памяти и/или накопителя с операционной системой. Полученные результаты могут быть полезны и в случае доукомплектования наборов, и модернизации готовых систем иных моделей Intel NUC 10, и даже моделей предыдущих и последующих поколений данных устройств.

Cкоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD. Результаты данного исследования приведены далее.

Конфигурация исследуемой системы и ряд результатов проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Итак, установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS920+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS920+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть даже соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей аппаратно-программной инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернету через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с коллегами и друзьями. Можно также сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS920+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR. “Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology, воплощенную в Synology Hybrid RAID (SHR). Эта фирменная разработка является автоматизированной системой управления RAID от компании Synology. На нее целесообразно обратить внимание даже опытным пользователям.

Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера.

Классический RAID (рис. 7) не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Так, например, имея начальную конфигурацию из 4-х дисков по 500 Гбайт (с одним избыточным, RAID 5), пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 7. Классический RAID

При расширении хранилища вариант с SHR (рис. 8) работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тбайт, а после замены третьего — 4,5 Тбайт:

Рис. 8. Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей. Рассчитать результирующую емкость массива и сравнить различные типы RAID можно с помощью RAID калькулятора на сайте Synology.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела необходимо выбрать для него файловую систему. Так как Synology DS920+ поддерживает BTRFS, имеет смысл выбрать именно ее.

Итак, BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

Как упоминалось ранее, SSD-кэш в Synology DS920+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 небольшого объема, в пределах 64 – 128 Гбайт.

Скоростные возможности Synology DS920+ были оценены в процессе тестирования системы следующей конфигурации:

• жесткие диски — 2 HDD 14 Тбайт, 2 HDD 10 Тбайт,
• SSD-кэш — M.2 NVME Crucial P2 500 Гбайт с PCIe Gen3×4.
• тип RAID — 4 HDD в конфигурации SHR с использованием избыточности одного диска,
• файловая система — BTRFS,
• тесты — CrystalDiskMark 7, ATTO Disk Benchmark

Результаты тестирования приведены ниже (рис. 9, рис. 10).

Рис. 9. Результаты CrystalDiskMark 7
           (кликнуть мышью для увеличения картинки)

Рис. 10. Результаты ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования Synology DS920+, все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при организации одновременного доступа к NAS нескольких пользователей можно в режиме Link Aggregation использовать канал передачи данных шириной в два гигабита (2×1 Гбит/с).

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи, несомненно, оценят мультимедиа приложения для организации хранения и просмотра фото и видео файлов. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чат, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации.

В заключение остается добавить, что Synology DS920+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение очень хорошо справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является высокоэффективная и удобная операционная система DSM, управляющая работой сервера, а также очень большой набор программных пакетов.

>>    Часть 1


Дополнительные материалы:

• Обзор сетевого хранилища Synology DS920+
• Сетевой накопитель Synology DS920+
• Возможности программного обеспечения Synology NAS DS920+
• Программное обеспечение Synology DS920+
• 1Гбит + 1Гбит = 2 Гбит: Настраиваем Link Aggregation между роутером Asus RT-AX89X и Synology NAS DS920+
• 1Гбит + 1Гбит = 2 Гбит
• Synology DS920+ – высокопроизводительный NAS для работы и досуга. / Вы и Ваш компьютер. 2021, №9, с.16-20
• Обзор сетевого хранилища Synology DS420+
• Возможности программного обеспечения Synology NAS DS420+
• Synology DiskStation DS420+
• Synology DS420+ - NAS для дома и офисов. / Вы и Ваш компьютер. 2020, №8, с.24-27







Виктор   Рудометов
Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Объемы служебной и личной информации стремительно растут. При этом основную долю составляют служебные и личные документы, резервные копии программ и данных, а также фотографии, видео, аудио. Данный рост постоянно повышает нагрузку на системы обработки и хранения информации. Облачные системы нередко дороги, а также часто не предоставляют необходимого уровня безопасности, надежности, оперативности и удобства пользования. Оптимальное решение — использование систем на основе серверов сетевых хранилищ, например, Synology DiskStation DS920+ (далее Synology DS920+).

Synology DS920+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью личного и коллективного облака, а также мультимедиа центра. Устройство ориентировано на домашних пользователей и офисов (SOHO/SMB). Является идеальной сетевой системой хранения (NAS, от англ. Network Attached Storage) для оптимизации управления данными и повышения продуктивности. Рассчитан этот NAS на установку 4 жестких дисков. Наличие двух встроенных слотов для твердотельных накопителей M.2 для SSD-кэша позволяет значительно повысить производительность системных операций ввода-вывода и приложений.

Благодаря возможностям масштабирования пользователи Synology DS920+ могут начать с минимальной конфигурации и в дальнейшем расширить емкость системы хранения с помощью модуля расширения (Synology DX517) по мере роста объемов данных. А с помощью специального программного обеспечения Synology DS920+ может также выступать еще и в качестве полнофункциональной системы видеонаблюдения. Остается добавить, что возможности системы определяются не только аппаратными средствами, но и фирменным программным обеспечением (ПО). Библиотека приложений весьма обширна, значительная часть их доступна на сайте производителя.

Комплект этого высокопроизводительного NAS поставляется в небольшой картонной коробке (рис. 1). Она надежно защищает тщательно упакованные компоненты (рис. 2):

• Synology DS920+,
• адаптер питания переменного тока (100 Вт, 12 В / 8.33 А) со съемным кабелем,
• два сетевых кабеля LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1. Коробка Synology DS920+
           (кликнуть мышью для увеличения картинки)

Рис. 2. Комплект Synology DS920+
           (кликнуть мышью для увеличения картинки)

К Synology DS920+ могут быть приобретены дополнительные компоненты:

• SO-DIMM non-ECC DDR4 емкостью 4 Гбайт  (D4NESO-2666–4G),
• модуль расширения  Synology DX517  (к Synology DS920+ можно подключить один модуль расширения),
• 3.5″ SATA HDD  (HAT5300),
• 2.5″ SATA SSD  (SAT5200),
• M.2 2280 NVMe SSD  (SNV3400),
• VisualStation VS960HD/VS360HD,
• лицензионный пакет для устройств Surveillance,
• пакет лицензий Synology MailPlus,
• пакет лицензий Virtual DSM.

Корпус Synology DS920+ строгого дизайна выглядит очень стильно. Он окрашен в матовый черный цвет. Благодаря матовой поверхности на корпусе практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS920+ приведен на рис. 3.

Рис. 3. Внешний вид Synology DS920+
           (кликнуть мышью для увеличения картинки)

Спереди Synology DS920+ (рис. 4) расположены 4 лотка для жестких дисков с возможностью блокировки доступа специальным ключом, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Здесь следует напомнить, что стандарт USB 3.0 был переименован в USB 3.2 Gen 1 организацией USB Implementers Forum (USB-IF) в 2019 году, тем не менее, далее в тексте для этого стандарта будет использоваться более привычное наименование USB 3.0.

Рис. 4. Фронтальная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Сзади данного NAS (рис. 5) находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, порт USB 3.0, порт eSATA (используется для подключения внешних дисков SATA или модуля расширения Synology), гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса Reset. По бокам корпуса присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

Рис. 5. Обратная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Основные технические характеристики Synology DS920+ представлены в таблице 1.

Таблица 1.  Технические характеристики Synology DS920+

Внутри корпуса Synology DS920+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Материнская плата с процессором и оперативной памятью спрятана внутри корпуса. Однако для расширения объема оперативной памяти нет необходимости полной разборки устройства, так как конструкторами обеспечен сравнительно легкий доступ к соответствующему слоту.

Установка жестких дисков проста и удобна. Действительно, для накопителей форм фактора 3.5″, как и в предыдущих моделях NAS этого производителя, отвертка не потребуется (рис. 6).

Рис. 6. Установка жесткого диска и SSD-кэша в Synology DS920+
           (кликнуть мышью для увеличения картинки)

Synology DS920+ имеет систему SSD-кэша, которая позволяет существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека (рис. 6) для установки твердотельных накопителей SSD NVME M.2 2280. Их использование обеспечивает ускорение ряда операций в 20 раз. При подключении одного модуля M.2 будет работать кэш на чтение, а при использовании двух модулей есть возможность включить режим и на чтение, и на запись.

Пример установки в Synology DS920+ жесткого диска (HDD 14 Тбайт) и SSD-кэша (SSD 500 Гбайт) приведен на рис. 6.

Установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования.

О настройке, ОС, файловой системе, RAID, тестировании и т.п — в следующей части  данной статьи.


>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


Роутер (маршрутизатор) ASUS RT-AX89X поддерживает бспроводные сети спецификации IEEE 802.11ax (данный вариант получил наименование Wi-Fi 6 или WiFi 6). Устройство является двудиапазонным и способно работать в диапазонах 5 ГГц и 2,4 ГГц. Обеспечивает очень высокие значения пропускной способности: 4804 Мбит/с в диапазоне 5 ГГц и 1148 Мбит/с в диапазоне 2,4 ГГц. Тщательно спроектированная конструкция, созданная на основе  высокопроизводительных элементов и снабженная восемью антеннами, обеспечивает прекрасное покрытие и одновременное подключение множества устройств (MU-MIMO и OFDMA). Существует возможность настроить до 6 гостевых WiFi сетей с различными ограничениями. Роутер имеет 10-гигабитные RJ45 и SFP+ порты с возможностью перераспределения нагрузки и обеспечения повышенной отказоустойчивости (Failover и Load Balance), 8 гигабитных портов с поддержкой Link Aggregation, 2 порта USB 3.1 для подключения внешних устройств. Поддерживаются интеллектуальный анализ и фильтрация трафика, фаервол, родительский контроль, VPN, WPA3 и многое другое.

Комплектация ASUS RT-AX89X включает все необходимое для настройки и эксплуатации (рис. 1):

• упаковочная коробка,
• сам роутер,
• блок питания на 65 Вт,
• набор кабелей,
• документация.

Рис. 1. Комплект ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

ASUS RT-AX89X выглядит современно и стильно (рис. 2). Круглый корпус из серого пластика и 8 складывающихся антенн придают роутеру даже изысканный вид. По периметру данного устройства располагаются порты, кнопки и индикаторы состояния, снизу и сверху имеются вентиляционные отверстия для охлаждения.

Рис. 2. Внешний вид ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

В данном роутере реализованы самые передовые современные технологии и элементы, а программная составляющая прекрасно реализует его значительные аппаратные возможности.

Основой роутера является 4-ядерный процессор с частотой 2.2 ГГц, 256 Мбайт флеш и 1 Гбайт оперативной памяти. Для охлаждения внутренних компонентов используется встроенный вентилятор, шум от которого почти незаметен. При необходимости скорость вентилятора можно регулировать через программное обеспечение вплоть до полного выключения.

В следующей части  данной статьи рассмотрены интерфейсы и технологии, реализованные в конструкции ASUS RT-AX89X.


>>    Часть 2


Евгений Рудометов


Развивая семейство компактных настольных компьютеров своей собственной разработки, компания Intel, выпустила на рынок десятое поколение мини-ПК Intel NUC (Next Unit of Computing).

Новинки представлены двумя группами изделий, являющихся, по сути, системными блоками. Первая группа — это наборы (kit), требующие доукомплектования собственными силами пользователей. Вторая группа — модели мини-ПК (системные блоки), полностью готовые к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”, хотя чаще используются просто “Kit” и “Mini PC”.

Основой архитектуры Intel NUC10 послужили высокопроизводительные мобильные процессоры десятого поколения, чьи возможности дополнены элементами скоростных проводных и беспроводных интерфейсов. При этом в старших моделях применяются процессоры Intel Core i7-10710U, в младших — Intel Core i3-10110U, среднюю позицию занимают модели с Intel Core i5-10210U. Основные параметры этих процессоров приведены в таблице 1.

Таблица 1. Основные параметры процессоров

Модели Kit и Mini PC выпускаются в металлических корпусах двух форм-факторов. Изделия подробно описаны в документе NUC10i357FN_TechProdSpec.pdf, который расположен на сайте Intel по адресу https://www.intel.com/content/dam/support/us/en/documents/intel-nuc/NUC10i357FN_TechProdSpec.pdf.

Первый вариант — модели “Slim” (Small). В их наименовании присутствует буква “K”. Эти устройства имеют габариты 117×112×34 мм. С ножками высота такого устройства составляет 38 мм.

Второй — модели “Tall”, в их наименовании присутствует буква “H”. Они имеют габариты 117×112×48 мм, с ножками высота — 51 мм.

Рис. 1. Два варианта корпусов NUC10
            (кликнуть мышью для увеличения картинки)

Очевидно, что обилие доступных вариантов Intel NUC10 расширяет диапазон возможностей для пользователей, но часто и затрудняет для них выбор оптимальной модели. Оценивая же основные параметры и критерии выбора, необходимо отметить, что модели с Intel Core i7-10710U демонстрируют максимальные показатели производительности, но требуют для своей работы сравнительно мощных блоков питания. А еще старшие представители дороже средних и младших собратьев, которые, кстати, также обладают обширным набором интерфейсных возможностей.

Что же касается возможностей и выбора оптимальной модели среди представителей вариантов “Tall” (высокие модели) и “Slim” (тонкие модели), то следует учитывать, что разница среди них заключается в первую очередь в числе накопителей, которые можно установить в корпус NUC10.

В моделях “Tall” могут быть установлены два накопителя: один M.2 SSD и один 2.5” HDD/SSD. При этом любой из них может использоваться в качестве системного диска. В случае необходимости можно объединить эти накопители и в RAID-массив. В дополнение к этому в качестве еще одного варианта дисковой подсистемы совместно с 2,5-дюймовым накопителем производитель предлагает использовать, как и в Tall-моделях предыдущих поколений, ускоритель Intel Optane Memory Series. Это может быть модель с информационным объемом 16GB или “более продвинутый” вариант с 32GB. Данные ускорители выпускаются в форм-факторе M.2. Они устанавливаются в слоты M.2 (вместо M.2 SSD) для совместной работы с 2,5-дюймовыми накопителями с целью ускорения работы ОС Windows 10, а также часто используемых системных и прикладных программ.

В отличие от “Tall”, архитектура и конструктив моделей “Slim” предусматривает присутствие в корпусе только одного накопителя, представленного модулем M.2 SSD. Это, впрочем, не является особенно критичным для пользователей. Дело в том, что информационная емкость современных накопителей этого типа даже в потребительском сегменте может достигать 1TB и даже 2TB (у Intel есть модели 1.024TB и 2.048TB). Емкости указанных моделей обычно вполне достаточно для решения самых разных задач, включая обработку файлов мультимедиа. Размеры таких файлов нередко составляют десятки гигабайт, особенно это касается файлов видео 4K.

Остается добавить, что все сказанное относится и к изделиям группы Kit, и к изделиям Mini PC. При этом модели, снабженные блоками питания с силовыми кабелями с вилками европейского стандарта (эта вилка совместима с розетками российского стандарта), имеют в конце наименования символ “2”. Но это, вообще говоря, не относится к особенностям архитектуры NUC10. Да и силовой кабель может быть легко заменен на вариант с вилкой другого стандарта, не говоря уже о том, что на рынке присутствуют соответствующие переходники.

Таким образом, тем пользователям, кто стремится к максимальным возможностям NUC10 и не ограничен в средствах, можно порекомендовать Tall-модели с Intel Core i7-10710U. Бережливых пользователей, а также пользователей с ограниченными финансовыми ресурсами, возможно, заинтересуют Slim-модели c Intel Core i3-10110U, хотя по производительности они и уступают моделям с Intel Core i7 и Intel Core i5. Оптимальной же серединой являются, по-видимому, модели с Intel Core i5-10210U, основные характеристики которых, приведенные на сайте производителя, представлены на рис. 2.

Рис. 2. Модели и характеристики NUC10 с Intel Core i5
            (кликнуть мышью для увеличения картинки)

Аналогичные таблицы, конечно, есть и для Slim- и Tall-моделей с процессорами Intel Core i7-10710U и Intel Core i3-10110U (рис. 3). Эти таблицы также легко найти на сайте производителя.

Рис. 3. Модели и характеристики NUC10 с Intel Core i7 и Intel Core i3
            (кликнуть мышью для увеличения картинки)

Итак, «золотой серединой» являются модели NUC10, созданные на основе Intel Core i5-10210U. Учитывая рост скоростных и емкостных возможностей M.2 SSD и, конечно, популярность малогабаритных решений, пожалуй, наиболее интересными для пользователей являются модели NUC10i5FNK и NUC10i5FNKPA. А для российских пользоватедей — варианты, снабженные блоками питания, укомплектованными силовыми кабелями с европейской вилкой: NUC10i5FNK2 и NUC10i5FNKPA2. Эти Slim-модели отличаются друг от друга тем, что первая модель — это набор, а вторая — законченное устройство.

Внешний вид моделей NUC10i5FNK2 и NUC10i5FNKPA2, а также их порты и разъемы приведены на рис. 4. Основные характеристики данных устройств представлены в таблице 2.

Рис. 4. Внешний вид NUC10i5FNK2 / NUC10i5FNKPA2, а также их порты и разъемы
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики

Необходимо отметить, что, если NUC10i5FNKPA2 лишить комплектных модулей SO-DIMM DDR4 и накопителя M.2 SSD с установленной Windows 10 Home 64-bit, то это изделие фактически превращается в NUC10i5FNK2. И наоборот: добавьте в NUC10i5FNK2 указанные компоненты — получите NUC10i5FNKPA2. Параметры же и производительность конечного устройства в лице NUC10i5FNK2 / NUC10i5FNKPA2 зависят от используемых сменных элементов. В этом легко убедиться на примере сравнения параметров подсистемы оперативной памяти с разными модулями и дисковой подсистемы с разными накопителями.

Что же касается выбора между полностью готового к работе NUC10i5FNKPA2 и платформы NUC10i5FNK2, требующей доукомплектования модулями DDR4, SSD и ОС, то выбор остается за потенциальным пользователем. При этом следует помнить, что у него всегда имеется возможность поменять указанные компоненты, независимо от выбранной модели Kit или Mini PC в конструктиве Slim или Tall.

            (кликнуть мышью для увеличения картинки)

Дополнительные материалы:
Экспресс-тест Intel NUC10 Performance Mini PC
Архитектура мини-ПК Intel NUC10i5FNKPA
Производительность Intel NUC10i5FNKPA
Мини-ПК Intel NUC10i5FNKPA

Евгений Рудометов


Десятое поколение мини-ПК Intel NUC (Next Unit of Computing) в настоящее время представлено двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

Одним из представителей полностью укомплектованных и готовых к работе устройств из “Intel NUC 10 Performance Mini PC” является модель Intel NUC10i5FNKPA2 (символ “2″ в наименовании, как и раньше, означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

            (кликнуть мышью для увеличения картинки)

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNK),
• блок питания мини-ПК от сети переменного тока (модель HKA09019047-6U с входным напряжением 100-240В, выходным напряжением 19В, выходным током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• запасной столбик для крепления M.2 SSD,
• документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

Рис. 1. Мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В дополнение к приведенному комплекту производитель разместил на своих сайтах еще и вспомогательное ПО и файлы с подробным описанием архитектуры моделей NUC10 и рекомендации по их настройке.

Возвращаясь к использованным в мини-ПК Intel NUC10i5FNK элементам, необходимо отметить, что применение энергоэкономичного процессора Intel Core i5-10210U, дополненного соответствующими электронными компонентами, позволило создать очень компактный компьютер.

Использованный процессор характеризуется сравнительно высокой производительностью и функциональностью. Их достаточно для решения широкого круга самых разных задач. Основные параметры Intel Core i5-10210U приведены в таблице 1.

Таблица 1.  Основные параметры Intel Core i5-10210U

Функциональные возможности мини-ПК Intel NUC10i5FNK реализованы с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используются видеосредства Intel UHD Graphics, встроенные в процессор Intel Core i5-10210U. Эти средства поддерживают:

• Видео HD для Blu-ray,­­
• Direct3D 2015/11.2/11.1/9/10, Direct2D, OpenCL 1.2/2.0/2.1/4.5,
• Аппаратное ускорение декодирования Full AVC/VC1/MPEG2/HEVC/VP8/VP9/JPEG,
• Аппаратное ускорение кодирования Full AVC/MPEG2/HEVC/VP8/JPEG.

Видеопоток передается как через HDMI (через LSPCON — MegaChips MCDP2800-BCT DisplayPort 1.2a to HDMI 2.0b Level Shifter/Protocol Converter) с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Оперативная память представлена двумя SO-DIMM DDR4-2666 по 4GB (модель Kingston KVR26S19S6/4). Общий объем составляет 8GB, но имеется возможность расширения до 64GB.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC10i5FNK представлена на рис. 2, технические характеристики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики Intel NUC10i5FNK

В тестируемом варианте мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации осуществляет накопитель M.2 SSD 256GB (модель Kingstone U-SNS8154P3/256GJ).

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNK, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Топология материнской платы NUC10i5FNB и элементы интерфейсов, расположенные на нижней ее стороне, представлены на рис. 6 и в таблице 2.

Рис. 6. Элементы нижней стороны материнской платы NUC10i5FNB

Таблица 2. Элементы нижней стороны материнской платы

Верхняя сторона материнской платы NUC10i5FNB — на рис. 7 и в таблице 3.

Рис. 7. Элементы верхней стороны материнской платы NUC8i7IHB

Таблица 3. Элементы верхней стороны материнской платы

Размеры материнской платы NUC10i5FNB приведены на рис. 8.

Рис. 8. Размеры материнской платы NUC10i5FNB

Внешний вид системного блока мини-ПК Intel NUC10i5FNK, приведен на рис. 9 и рис. 10, его технические параметры — в таблице 4.

Рис. 9. Фронтальная сторона мини-ПК Intel NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Рис. 10. Обратная сторона мини-ПК Intel NUC10i5FNK
              (кликнуть мышью для увеличения картинки)

Энергопитание мини-ПК осуществляется от внешнего блока питания (модель HKA09019047-6U):

• Входное напряжение — 100-240 В,
• Выходное напряжение — 19 В,
• Выходной ток — до 4,74 А.

Таблица 4. Технические характеристики Intel NUC10i5FNK

В следующей части  данной статьи рассмотрен ряд элементов мини-ПК.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


В мини-ПК NUC10i5FNK использован процессор Intel Core i5-10210U, являющийся представителем десятого поколения Intel Core, кодовое наименование семейства и микроархитектуры — Comet Lake. Он относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Несмотря на то, что процессор имеет в своем составе 4 ядра, его расчетная мощность (TDP) составляет всего 15 Вт. Однако соответствующей настройкой величина TDP может быть как уменьшена до значения в 10 Вт, так и увеличена до 25 Вт. Внешний вид процессора Comet Lake U приведен на рис. 3, основные параметры Intel Core i5-10210U — в таблице 1.

Использование энергоэкономичного 4-ядерного процессора Intel Core i5-10210U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью. Его возможностей достаточно для решения широкого круга самых разных задач.

Рис. 3. Процессор Intel Comet Lake U

Таблица 1. Основные параметры Intel Core i5-10210U

Для компактных систем, созданных на основе мобильных процессоров десятого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y), производитель как обычно, предлагает и соответствующие платформы. Пример такой платформы приведен на рис. 4.

Рис. 4. Структура платформы с процессором десятого поколения
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы реализованы в мини-ПК Intel NUC10i5FNKPA с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих. Функциональная схема представлена на рис. 5.

Рис. 5. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В мини-ПК Intel NUC10i5FNK видеофункции обеспечивает встроенные в процессор видеосредства Intel UHD Graphics. Видеопоток передается как через HDMI с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Подсистема оперативной памяти представлена двумя слотами с подключением до двух модулей SO-DIMM DDR4 с максимальным объемом 64 Гбайт.

Интерфейсные возможности представлены как проводными, так и беспроводными средствами.

Связь с периферийными устройствами может осуществляться через порты USB 3.1 Gen. 2 Type A и USB 3.1 Gen. 2 Type C. Кроме того, имеется возможность использования USB 2.0 с разъемами на плате, а также CIR (Consumer Infrared).

В следующей части  данной статьи рассмотрены топология материнской платы Intel NUC10i5FNB и элементы интерфейсов, приведены основные характеристики мини-ПК Intel NUC10i5FNKPA.


>>    Часть 3


Виктор   Рудометов
Евгений Рудометов

         (кликнуть мышью для увеличения картинки)

Каждый пользователь сталкивается с ежедневным ростом объемов личной и служебной информации. Это могут быть документы, фотографии, видео, резервные копии и многое другое. Возникает два важных вопроса: где хранить и как получить к своей информации удобный и быстрый доступ. Системы хранения в интернете дороги, а также часто не предоставляют необходимого уровня безопасности и удобства пользования. Оптимальное решение – это домашняя система на основе сервера сетевого хранилища, например, Synology DiskStation DS420+ (далее Synology DS420+). Это высокопроизводительное и надежное решение для хранения данных с функциональностью домашнего облака и мультимедиа центра. В первую очередь модель ориентирована на домашних пользователей, а также на использование в малых офисах.

Изделие поставляется в небольшой картонной коробке, надежно защищающей небольшой по размеру сервер и аксессуары:

• устройство Synology DS420+,
• адаптер питания от сети переменного тока со съемным кабелем,
• сетевой кабель LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2,5”,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1.  Комплект Synology DS420+
            (кликнуть мышью для увеличения картинки)

Корпус Synology DS420+ выглядит стильно. Он окрашен в черный цвет, матовый. Благодаря матовой поверхности практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS420+ приведен на рис. 2, основные технические характеристики — в таблице 1.

Рис. 2.  Synology DS420+
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики Synology DS420+

На фронтальной и обратной сторонах (рис. 3) расположены:

1. Индикатор состояния системы,
2. Индикаторы состояния дисков,
3. Блокиратор лотка дисков,
4. Порт USB 3.0 для подключения внешних устройств,
5. Кнопка и индикатор питания,
6. Лотки для дисков,
7. Порты 1GbE RJ-45,
8. Кнопка сброса,
9. Разъем энергопитания,
10. Систеный вентилятор,
11. Гнездо замка безопасности Kensington.

Остается добавить, что по бокам присутствуют вентиляционные прорези, выполненные в виде надписей «Synology». Внутри Synology DS420+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Рис. 3.  Фронтальная и обратная стороны Synology DS420+
            (кликнуть мышью для увеличения картинки)

Материнская плата с процессором находится внутри корпуса. Однако пользователю Synology DS420+ не потребуется разбирать устройство для установки дополнительных 4 Гбайт памяти.

Процедура установки жестких дисков довольно проста: для 3,5″ моделей даже не потребуется отвертка. Диски крепятся в салазках с помощью специальных пластинок.

Для увеличения скоростных возможностей Synology DS420+ в архитектуре данного устройства предусмотрена система SSD-кэширования. Она позволяет существенно повысить производительность системных операций ввода/вывода и некоторых приложений. Для реализации данной возможности в нижней части корпуса есть два отсека для установки твердотельных накопителей SSD NVME M.2 2280. Как результат, некоторые операции будут ускорены в 20 раз. При установке одного модуля M.2 будет работать кэш на чтение, однако при установке двух модулей есть возможность включить ускоренный режим и на чтение, и на запись.

Установив диски и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS420+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS420+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть и соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернет через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с друзьями или сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS420+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR.

“Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology.

Synology Hybrid RAID (SHR) является автоматизированной системой управления RAID от компании Synology. Мы рекомендуем даже опытным пользователям обратить внимание именно на SHR. Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера. Классический RAID не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Представим, что в начальной конфигурации 4 диска по 500 Гбайт (с одним избыточным, RAID 5) пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 4.  Классический RAID

При расширении хранилища SHR работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тб, а после замены третьего – 4,5 Тбайт:

Рис. 5.  Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела, необходимо выбрать для него файловую систему. Так как DS420+ поддерживает BTRFS, имеет смысл выбрать именно ее. BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

После аппаратно-программного конфигурирования система будет проверять установленные накопители. Для SHR с 4-я дисками по 4 Тбайт каждый весь процесс занял примерно сутки. Несмотря на то, что можно уже использовать NAS по его прямому назначению, рекомендуется дождаться окончания проверки.

Как упоминалось ранее, SSD-кэш в Synology DS420+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 сравнительно небольшого объема, например, 64 или 128 Гбайт. Можно, конечно, использовать и более емкие модели SSD, однако их потенциал в ряде задач не будет использован полностью.

Скоростные возможности Synology DS420+ были оценены в процессе тестирования системы следующей конфигурации:

• HDD — два HDD 4 Тбайт Seagate ST4000DM (64 Мбайт кэша, 5900 об/мин), два HDD 4 Тбайт Western Digital Red NAS WD40EFRX (64 Мбайт кэша, 5400 об/мин),
• SSD кэш — 500 Гбайт M.2 NVME Crucial PCIe Gen3 x4,
• RAID — 4 диска в конфигурации SHR с использованием избыточности одного диска,
• Файловая система — BTRFS

В качестве тестовых инструментов оценки скоростных возможностей использовались программы CrystalDiskMark 7 и ATTO Disk Benchmark. Результаты тестирования приведены на рис. 6 и рис. 7.

Рис. 6.  Результаты CrystalDiskMark 7

Рис. 7.  Результаты ATTO Disk Benchmark

Как следует из полученных результатов, фактически все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при одновременном доступе к устройству нескольких пользователей в настроенном режиме Link Aggregation существует возможность использовать возможности канала передачи данных шириной в два гигабита (2×1 Гбит/с). Это фактически удваивает скорость данного NAS.

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи несомненно оценят мультимедиа приложения для организации хранения и просмотра фото и файлов видео. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чаты, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации. Описание  популярных приложений и их возможностей достойны отдельной статьи.

В заключение остается добавить, что Synology DiskStation DS420+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение превосходно справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является операционная система DSM, управляющая работой сервера, а также огромный набор программных пакетов.

https://pcnews.ru/articles/synology_ds420plus-1006686.html
https://pcnews.ru/news/setevoj_nakopitel_synology_ds420-1006687.html
https://pcnews.ru/articles/synology_nas_ds420plus_software-1006948.html
https://pcnews.ru/news/programmnoe_obespecenie_synology_ds420-1006949.html


Евгений Рудометов


Отличительной особенностью новейших мини-ПК Intel NUC с кодовым наименованием Islay Canyon является наличие видеоадаптеров, выполненных на дискретных элементах, хотя используемые в архитектуре данных четырех изделий мобильные процессоры традиционно уже имеют в своем составе интегрированные видеосредства. Указанные компьютерные устройства, созданные на основе процессоров Intel Core i5-8265U и Intel Core i7-8565U, получили общее наименование Intel NUC 8 Mainstream-G mini PC. Два из четырех — наборы, два других — полностью укомплектованные системные блоки (мини-ПК), включая наличие всех необходимых архитектурных компонентов. Кроме процессоров и видеоадаптеров, к ним относятся:

• микросхемы оперативной памяти, уже распаянные на материнских платах,
• накопители информации, представленные в разных вариантах и сочетаниях 2,5″ HDD, 2,5″ 3D NAND SSD, M.2 3D NAND SSD, M.2 Intel Optane Memory,
• предустановленная операционная система (ОС) Microsoft Windows 10 Home с драйверами и необходимыми программами поддержки.

В качестве примера готовых к работе мини-ПК из указанного подмножества новейших мини-ПК Intel NUC можно привести модель Intel NUC8i7INHJA2 (символ “2″ в наименовании означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC8i7INHJA2 (далее — мини-ПК Intel NUC8i7INH),
• блок питания мини-ПК от сети переменного тока (модель PA-1900-32 с входным напряжением 100-240В, выходным напряжением 19В, выходной током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• элементы крепления к задней панели монитора/TB-премника для создания моноблока,

Документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

Рис. 1. Мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Использование энергоэкономичного процессора Intel Core i7-8565U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью, что достаточно для решения широкого круга самых разных задач. Основные параметры процессора Intel Core i7-8565U приведены в таблице 1.

Таблица 1. Основные параметры Intel Core i7-8565U

Функциональные возможности мини-ПК Intel NUC8i7INH реализованы с помощью специально разработанной для данного устройства материнской платы NUC8i7INB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используется видеоадаптер AMD Radeon 540X (архитектура Polaris) с 2GB GDDR5. Эта карта поддерживает:

• Видео HDR и MVC для Blu-ray 3D,
• DirectX 9.3/10/11.3/12, OpenCL 2.0, OpenGL 4.5,
• Аппаратное декодирование H.264, HEVC, VC-1, MPEG-4, MPEG-2, MVC,
• AC-3, MPEG1, MP3 (MPEG1 layer 3), MPEG2, AAC, DTS, ATRAC, Dolby Digital+, WMA Pro, DTS-HD,
• GDDR5 DRAM,
• HDMI (до 3840 х 2160 @ 60Hz, 24bpp),
• Mini DisplayPort (mDP, до 3840 х 2160 @ 60Hz, 24bpp).

Оперативная память представлена распаянными на материнской плате микросхемами LPDDR3 2133 общим объемом 8GB. Это упрощает конструкцию, но исключает возможность расширения объема оперативной памяти.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC8i7INH представлена на рис. 2, технические характенистики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Таблица 2. Технические характеристики Intel NUC8i7INH

В тестируемом варианте мини-ПК Intel NUC8i7INН энергонезависимое хранение информации осуществляет 2,5-дюймовый накопитель Seagate Video 2.5 HDD 1TB (модель ST1000VT001). Сравнительно невысокие скоростные характеристики этого HDD призван улучшить устанавливаемый в разъем M.2 комплектный модуль Intel Optane Memory серии M10. Его емкость — 16 Гбайт (модель MEMPEK1J016GA). Этот модуль обладает лучшими параметрами по сравнению со своим предшественником, который применялся в мини-ПК предыдущего поколения.

Что же касается результатов тестирования мини-ПК Intel NUC8i7INН, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Топология материнской платы NUC8i7INB и элементы интерфейсов, расположенные на нижней ее стороне, представлены на рис. 6 и в таблице 2.

Рис. 6. Элементы нижней стороны материнской платы NUC8i7INB

Таблица 2. Элементы нижней стороны материнской платы

Верхняя сторона материнской платы NUC8i7INB — на рис. 7 и в таблице 3.

Рис. 7. Элементы верхней стороны материнской платы NUC8i7IHB

Таблица 3. Элементы верхней стороны материнской платы

Размеры материнской платы NUC8i7INB приведены на рис. 8.

Рис. 8. Размеры материнской платы NUC8i7INB

Внешний вид системного блока мини-ПК Intel NUC8i7INН, приведен на рис. 9 и рис. 10, его технические параметры — в таблице 4.

Рис. 9. Фронтальная сторона мини-ПК Intel NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Рис. 10. Обратная сторона мини-ПК Intel NUC8i7INH
              (кликнуть мышью для увеличения картинки)

Энергопитание мини-ПК осуществляется от внешнего блока питания (модель PA-1900-32):

• Входное напряжение — 100-240 В,
• Выходное напряжение — 19 В,
• Выходной ток — до 4,74 А.

Таблица 4. Технические характеристики Intel NUC8i7INH

В следующей части  данной статьи рассмотрены особенности дисковой подсистемы мини-ПК.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Итак, в указанном изделии использован процессор Intel Core i7-8565U, являющийся представителем восьмого поколения Intel Core, кодовое наименование семейства и микроархитектуры — Whiskey Lake. Он относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Несмотря на то, что процессор имеет в своем составе 4 ядра, его расчетная мощность (TDP) составляет всего 15 Вт, хотя настройкой может быть как уменьшена до значения в 10 Вт, так и значительно увеличена до 25 Вт. Внешний вид этого процессора приведен на рис. 3, его основные параметры — в таблице 1.

Использование энергоэкономичного 4-ядерного процессора Intel Core i7-8565U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью. Его возможностей достаточно для решения широкого круга самых разных задач.

Рис. 3. Процессор Intel Core i7 восьмого поколения

Таблица 1. Основные параметры Intel Core i7-8565U

Для компактных систем, созданных на основе мобильных процессоров восьмого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y), производитель традиционно предлагает соответствующие платформы. Эти платформа способны максимально полно реализовать возможности таких процессоров. Пример обобщенной структуры с указанием ряда возможностей такой платформы с Intel Core энергоэкономичного семейства U/Y приведен на рис. 4.

Рис. 4. Структура платформы с U-процессорами восьмого поколения
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы были реализованы в мини-ПК Intel NUC8i7INH с помощью специально разработанной для данного устройства материнской платы NUC8i7INB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих. Функциональная схема представлена на рис. 5.

Рис. 5. Функциональная схема мини-ПК NUC8i7INH
            (кликнуть мышью для увеличения картинки)

Из особенностей архитектуры рассматриваемого мини-ПК необходимо отметить, что, несмотря на наличие встроенных в процессор Intel Core i7-8565U графических средств Intel UHD 620, в компьютере используется дискретная графика. Вызвано это стремлением конструкторов обеспечить повышенные уровни производительности, недоступные встроенным в процессор средствам Intel UHD 620. Кстати, как показывают спецификации и тесты, возможности Intel UHD 620 уступают скоростным возможностям Intel Iris Plus 650 процессора Intel Core i7-7567U — основы архитектуры Intel NUC предыдущего поколения. Использование дискретной графики обеспечивает уровни производительности, как минимум, не уступающие Intel Iris Plus 650, а в ряде случаев даже превосходящие их.

Итак, в мини-ПК Intel NUC8i7INH видеофункции обеспечивает карта AMD Radeon 540X (архитектура Polaris) с двумя гигабайтами локальной видеопамяти (2GB GDDR5). Эта карта обеспечивает большие уровни производительнсти и функциональности по сравнению со встренными в процессор Intel Core i7-8565U видеосредствами. В частности, AMD Radeon 540X поддерживает:

• Видео HDR и MVC для Blu-ray 3D,
• DirectX 9.3/10/11.3/12, OpenCL 2.0, OpenGL 4.5,
• Аппаратное декодирование H.264, HEVC, VC-1, MPEG-4, MPEG-2, MVC,
• AC-3, MPEG1, MP3 (MPEG1 layer 3), MPEG2, AAC, DTS, ATRAC, Dolby Digital+, WMA Pro, DTS-HD,
• GDDR5 DRAM.

Видеопоток передается как через HDMI с максимальным разрешением 3840 х 2160 @ 60 Hz, 24bpp, так и через mini DisplayPort (mDP) с максимальным разрешением 3840 х 2160 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К.

Еще одной особенностью архитектуры мини-ПК является отказ от использования модулей памяти SO-DIMM. Их функцию исполняют распаянные на материнской плате микросхемы LPDDR3 2133 общим объемом 8GB. Такое решение упрощает конструкцию и снижает себестоимость указанного изделия, однако данное обстоятельство исключает возможность расширения доступного пространства оперативной памяти силами пользователей. Это необходимо учитывать и кого-то может смутить, хотя необходимо признать, что 8GB оперативной памяти вполне достаточно для подавляющего числа традиционных задач малого бизнеса и досуга.

Конечно, не забыли конструкторы и об интерфейсных возможностях, представленных в Intel NUC8i7INH как проводными, так и беспроводными средствами. Так, например, сетевые средства Gigabit (10/100/1000Mbps) LAN, созданные на основе контроллера Intel WGI219 Gigabit Ethernet, обеспечивают поддержку сети Ethernet. Модуль Intel Wireless-AC 9560D2WG предоставляет беспроводные функции Wi-Fi (Intel wireless802.11ac R2, 2×2, Dual Band Wi-Fi) и Bluetooth (v.5) с максимальной скоростью 1.73Gbps. Связь с периферийными устройствами может осуществляться через порты USB 3.1 gen. 2 (1 USB Type C, 3 USB Type A, один из которых используется для передачи данных и зарядки гаджетов) и USB 2.0 (2 порта с разъемами на плате), а также через CIR (Consumer Infrared).

В следующей части  данной статьи рассмотрены топология материнской платы Intel NUC8i7INB и элементы интерфейсов, приведены основные характеристики мини-ПК Intel NUC8i7INHJA.


>>    Часть 3


Евгений Рудометов


Intel Innovation Day — это новый расширенный формат Intel Channel Day, ориентированный на партнеров, коллег и дистрибьюторов корпорации Intel в лице руководителей предприятий, менеджеров по маркетингу, технических специалистов, продавцов. Основная цель — ознакомление присутствовавших с новейшими технологиями и тенденциями, планами выпуска продуктов Intel. В Дне Инноваций в СПб, приняли участие десятки копаний, среди которых OCS, ELKO, Merlion, 3Logic, MUST, Asus, Acer, Gigabyte, Kingston и др. Сессии были сконфигурированы по трем направлениям: Серверы и ЦОД, Настольные и мобильные ПК, Интернет вещей.

Выступающие специалисты подчеркнули, что стратегическими направлениями развития IT являются: искусственный интеллект (Artificial Intelligence — AI), пятое поколение мобильных сетей (5G), автономное вождение, системы виртуальной и смешанной реальности (Virtual reality — VR, Mixed Reality — MR). Кроме того, большое внимание уделяется развитию и поддержке направлению ЦОД и Интернета вещей.

Рассматривая перспективность AI, специалисты отметили, что этот сегмент может возрасти от $643,7 млн в 2016 г. до $36,8 млрд в 2025 г, и в ближайшие два года использовать AI будут 41% компаний. Практическое применение AI найдет, например, в распознавании речи, синхронном переводе, в локализации и позиционировании объектов, сегментации и классификации изображений.

Важным направлением является и автономное вождение. Так, в 2017 г. в Швеции — 100 автономных автомобилей, 40 машин с 4 уровнем автономности от Intel, BMW, Fiat Chrysler уже испытывается на дорогах разных стран. К 2030 г. такие автомобили проедут около 1,5 трлн км.

Развитие современных технологий и широкое их внедрение порождают огромные потоки цифровых данных, требующих оперативной их обработки. Помощь в обработке окажут не только технологии AI, но и перспективные системы, основанные на использовании новых процессоров и новых компонентов хранения информации.

Это могут быть, в частности, высокопроизводительные серверные процессоры Intel Xeon Scalable, в которых, вместо традиционной Ring Architecture с кольцевым доступом к компонентам процессора реализована Mesh Architecturе (mesh — решетка), которая обеспечивает низкие задержки сигналов и значительное увеличение скоростей передачи данных между ядрами, оперативной памятью и контроллерами ввода/вывода.

Для компьютерных систем широкого применения компания Intel предлагает  новые продукты и технологии, связанные с Intel Core i+, Kaby Lake G, Purley, Xeon Scalable, FPGA, а также настольные и мобильные решения на базе процессоров Intel Core 8-го поколения, предназначенные заменить своих предшественников. При этом были выпущены 4-ядерные модели не только для настольных ПК, но и для сегмента мобильных компьютеров. Снабженные такими процессорами, способными обрабатывать до 8 потоков с частотой работы ядер до 4,5 ГГц, мобильные системы демонстрируют уровни производительности, доступные ранее только настольным ПК.

Революционным является и новый тип энергонезависимой памяти, получившей наименование 3D XPoint, разработанной Intel в содружестве с Micron и обладающей высокими скоростями доступа и низкими задержками, с ресурсом, значительно превышающим возможности NAND и 3D NAND.

Память 3D XPoint нашла воплощение в моделях изделий Intel Optane. Это и мощные варианты накопителей Intel Optane SSD DC P4800X, предлагаемые для серверного рынка, и накопители Intel Optane SSD 900P/905P для энтузиастов, и специальные кэширующие ускорители Intel Optane Memory, обеспечивающие увеличение скоростных характеристик дисковых подсистем в ряде задач более чем в два раза. Несмотря на высокий потенциал памяти 3D XPoint, продолжается выпуск и улучшение накопителей SSD со ставшей уже традиционной флэш-памятью 3D NAND. На основе этой памяти компания Intel предлагают емкие и производительные модели: профессиональный уровень представлен изделиями Pro 7600p, Pro 7000p, Pro 6000p, Pro 545s,  потребительский уровень — 760p, 700p, 660p, 600p, 545s.

В добавление к этому компания Intel предлагает рынку новые компьютерные системы, представленные в разнообразных форм-факторах и ориентированные на разные сферы применения. Такими изделиями компания Intel и ряд ее крупных партнеров считают Compute Card, решения 2-в-1, моноблоки, Intel NUC и др. Несмотря на компактные размеры, ряд моделей могут составить конкуренцию традиционным настольным компьютерам.

Необходимо отметить, что перспективные высокопроизводительные компьютерные архитектуры, эффективные технологии обработки данных и новейшие компоненты способствуют дальнейшему развитию перспективных IT-направлений, к которым относятся системы виртуальной реальности. По прогнозу экспертов уже к 2020 году рынок систем и изделий VR может превысить $143 млрд. При этом соответствующие  технологии и устройства будут использоваться не только для целей досуга, но и в промышленности, симуляторах, медицине, образовании и других областях. Один из примеров разработки системы VR привели специалисты компании КРОК.

Специалисты компаний КРОК и Intel рассказали о реализации совместного проекта «Виртуальная копии зала Юпитера Государственного Эрмитажа».

В процессе работы разработчики столкнулись со многими проблемами, связанными как с вопросами качественной фото- и видеосъемки объектов, так и с проблемами оптимальной обработки больших объемов информации с целью уменьшения файлов VR при сохранении необходимого качества 3D-изображений, обеспечивающего высокий уровень реалистичности объектов в пространстве VR. Обработка исходной информации осуществлялась с помощью мощных  компьютерных систем (многоядерные Intel Xeon Platinum, ОЗУ 160 Гбайт, HDD 4 Тбайт).

Благодаря использованию специальных алгоритмов оптимизации в процессе обработки удавалось уменьшать количество исходных 160 млн полигонов каждого объекта съемки до примерно 120 тыс. Это позволило существенно уменьшить объем файлов VR и снизить требования к аппаратно-программным средствам компьютеров пользователей: процессор — Intel Core i5+; GPU — NVIDIA GeForce GTX 970, AMD Radeon R9 290 или лучше; ОЗУ — 8+ Гбайт; видео выход — HDMI 1.4, DisplayPort 1.2 или более поздняя версия; USB-порт — 3 USB 3.0; ОС — Windows 7 SP1, Windows 8.1, Windows 10. Данные характеристики соответствуют сравнительно мощным настольным компьютерам.

Однако, как оказалось, в номенклатуре сверхкомпактных Intel NUC с процессорами Intel Core 8-поколения уже присутствуют модели, удовлетворяющие указанным требованиям. Часть информации была озвучена в секционных докладах.

В следующей части  данной статьи – об архитектуре высокопроизводительных моделей Intel NUC.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Внешний вид мини-ПК, созданного на основе Intel NUC7i7BNHX1, приведен на рис. 7 и рис. 8, технические параметры Intel NUC7i7BNHX1 — в таблице 4.

Рис. 7. Фронтальная сторона мини-ПК Intel NUC7i7BNHX1
            (кликнуть мышью для увеличения картинки)

Рис. 8. Обратная сторона мини-ПК Intel NUC7i7BNHX1
            (кликнуть мышью для увеличения картинки)

Таблица 4. Технические характеристики Intel NUC7i7BNHX1

На основе указанного комплекта пользователь может собрать компактный и многофункциональный мини-ПК. Для этого необходимо добавить модули оперативной памяти, накопитель HDD или SSD, а также установить на накопитель 64-разрядную операционную систему Windows 10 и необходимые драйверы. Уровень производительности данного мини-ПК в значительной степени определяется используемым процессором. Конечно, вычислительные возможности 2-ядерного ЦП уступают возможностям старших 4-ядерных моделей настольных процессоров. Тем не менее, уровень производительности Intel Core i7-7567U вполне достаточен для решения широкого круга задач, включая мультимедиа и большое количество игр, не требующих, предельных ресурсов. Оценки производительности нескольких моделей десктопных и мобильных процессоров приведены в таблице 5 (по тестам PassMark Software, численные оценки зависят от версии тестового пакета).

Таблица 5. Оценки производительности ЦП

Вычислительные возможности процессора Intel Core i7-7567U и потенциал его графической системы Intel Iris Plus 650 позволяют создавать, редактировать и просматривать файлы видео в формате 4К с частотой до 60 Гц. Более того, просмотр контента возможен на трех 4K-мониторах одновременно.

Комплектные высокоскоростные средства связи позволяют оперативно и легко встраивать данный мини-ПК в проводные и беспроводные сети. Наличие же интерфейса CIR позволяет организовать управление компьютером с пульта (приобретается отдельно). Это удобно в случае использования мини-ПК в качестве мультимедийного центра для работы с аудио и видео.

Необходимо еще отметить наличие в комплекте NUC7i7BNHX1 предустановленного модуля энергонезависимой памяти Intel Optane емкостью 16 Гбайт.

О модуле энергонезависимой памяти Intel Optane емкостью 16 Гбайт —  в заключительной части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Большинство функциональных возможностей указанной платформы были реализованы в Intel NUC7i7BNHX1 с помощью специально разработанной для данного устройства материнской платы NUC7i7BNB форм-фактора UCFF (4″ × 4″), а также соответствующих комплектующих. Функциональная схема представлена на рис. 3.

Рис. 3. Функциональная схема NUC7i7BNB
            (кликнуть мышью для увеличения картинки)

Топология и основные элементы материнской платы NUC7i7BNB, расположенные на нижней ее стороне, являющейся, по сути, основной по насыщенности элементами, представлены на рис. 4 и в таблице 2.

Рис. 4. Элементы нижней стороны материнской платы NUC7i7BNB

Таблица 2. Основные элементы нижней стороны материнской платы

Верхняя сторона материнской платы NUC7i7BNB — на рис. 5 и в таблице 3.

Рис. 5. Элементы верхней стороны материнской платы NUC7i7BNB

Таблица 3. Основные элементы верхней стороны материнской платы

Размеры материнской платы NUC7i7BNB приведены на рис. 6.

Рис. 6. Размеры материнской платы NUC7i7BNB

Остается добавить, что внутренние разъемы допускают подключение одного миниатюрного накопителя, подключаемого через разъем M2 (ключи M и B+M, модули 2242 и 2280), и одного 2,5-дюймового SATA-накопителя. При этом по замыслу конструкторов в разъем M2 должен устанавливаться модуль памяти Intel Optane емкостью 16 Гбайт (входит в комплект) или 32 Гбайт (покупается отдельно). Этот модуль предназначен для кэширования записываемых или читаемых данных SATA-накопителя, представленного либо 2,5-дюймовым HDD, либо SSD того же форм-фактора.

Далее  рассмотрены внешний дизайн и основные параметры мини-ПК, оценки производительности ЦП и влияние модуля памяти Intel Optane.


>>    Часть 3


Евгений Рудометов


Семейство компьютерных комплектов NUC (Next Unit of Computing), материнские платы которых снабжены мобильными процессорами седьмого поколения Intel Core (ядра Kaby Lake), в настоящее время насчитывает 12 вариантов. Старшим представителем является комплект Intel NUC7i7BNHX1. Кроме сравнительно мощного центрального  процессора (далее — ЦП или процессор), особенностью данного комплекта является наличие в его составе модуля памяти Intel Optane (Intel Optane Memory, 16GB, M.2 80mm PCIE 3.0, 20nm, 3D Xpoint).

Созданы эти модули на базе флэш-памяти 3D XPoint, ставшей основой нового типа накопителей Intel, получивших общее наименование Optane. По производительности накопители Optane находятся между оперативной памятью и твердотельными накопителями, при этом значительно дешевле DRAM и в то же время значительно надежнее любого SSD с флэш-памятью NAND и даже 3D NAND. Это позволило существенно изменить архитектуру систем обработки данных, как мощных серверов, так и компьютеров потребительского класса. В качестве примера изделий Optane для потебительских компьютеров можно привести упомянутый модуль памяти Intel Optane комплекта Intel NUC7i7BNHX1. Этот модуль создан для обеспечения эффективного кэширования данных при работе с 2,5-дюймовым накопителем.

Более детально особенности архитектуры, характеристики использованных компонентов и некоторые функциональные возможности мини-ПК, созданного на основе комплекта Inte NUC7i7BNHX1, рассмотрены ниже.

Итак, применяемый в указанном комплекте NUC процессор Intel Core i7-7567U (7-е поколение Intel Core, кодовое наименование семейства и микроархитектуры — Kaby Lake) относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Его расчетная мощность (TDP) составляет всего 28 Вт. Внешний вид этого процессора приведен на рис. 1, его основные параметры — в таблице 1.

Использование энергоэкономичного процессора Intel Core i7-7567U позволило существенно упростить компьютер и уменьшить его габариты, сохраняя при этом сравнительно высокую производительность и функциональность, достаточные для решения широкого круга задач.

Рис. 1. Процессор Intel Core i7-7567U
            (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры Intel Core i7-7567U

Для мобильных процессоров седьмого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y) производитель предлагает соответствующие платформы. Эти платформа способны максимально полно реализовать возможности таких процессоров. Пример обобщенной структуры с указанием ряда возможностей такой платформы, созданной на основе процессоров 7-го поколения Intel Core семейства U/Y, приведен на рис. 2.

Рис. 2. Структура платформы с процессором Intel Core i7-7567U
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы были реализованы c помощью специально разработанной для указанного комплекта материнской платы.

О материнской плате и функциональных возможностях —  в следующих частях  данной статьи.


>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


Современные настольные компьютеры либо громоздки и занимают слишком много места, либо не способны обеспечить должную производительность. Чем мощнее компьютер, тем больше он выделяет тепла, что в свою очередь влечет за собой необходимость использования мощных систем охлаждения и энергопитания. Однако, используя современные комплектующие, сегодня можно создавать сверхкомпактные производительные системы (мини-ПК), способные во многих случаях успешно конкурировать с настольными компьютерами традиционных габаритов. Некоторые элементы и этапы самостоятельного конструирования одного из вариантов мини-ПК описаны ниже.

Процессор

Процессоры Intel Core i7 серии T предлагают оптимальный баланс — десктопная скорость работы при сравнительно малой мощности энергопотребления. Например, расчетная мощность 4-ядерного процессора Intel Core i7–7700T (7-е поколение Intel Core, ядро Kaby Lake) составляет всего 35 Вт. Внешний вид этого процессора приведен на рис. 1, его основные параметры — в таблице 1.

Использование процессора Intel Core i7–7700T позоляет благодаря низким уровням его энергопотребления и теплообразования существенно упростить конструкцию компьютера и уменьшить его габариты, сохраняя сравнительно высокую производительность.

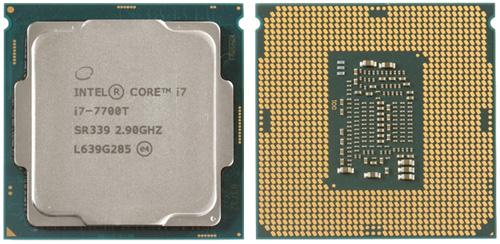

Рис. 1. Процессор Intel Core i7-7700T

Таблица 1.  Основные параметры Intel Core i7-7700T

Материнская плата

Если целью конструирования мини-ПК является минимизация его размера при сохранении его большой функциональности, задаваемой, в частности, возможностью установки десктопного процессора, то лучше всего подходит формат Thin Mini ITX. При сохранении электрической и механической совместимости с форм-фактором ATX материнские платы Mini-ITX существенно меньше по размеру (170 × 170 мм). Так же у них есть возможность питания от внутреннего блока питания напряжением 19.5 В. На рынке довольно много материнских плат этого форм-фактора с современными чипсетами, возможностью установки полноценных современных десктопных процессоров, а также широким набором разъемов (SATA, USB, HDMI, LAN и т. п). Thin накладывает ограничения на высоту, что дает возможность установить плату в небольшой по высоте корпус.

В качестве материнской платы для мини-ПК была выбрана модель Asus Q170T — компактная материнская плата форм-фактора Mini-ITX на базе чипсета Intel Q170 (рис. 2, рис. 3). В процессе настройки выяснилось, что изначально плата поддерживала только 6-ое поколение процессоров Intel Core. Однако после обновления BIOS, выполненного с помощью процессора Intel Core i3-6300, материнская плата Asus Q170T позволила использовать и процессоры Intel Core i7 седьмого поколения. Остается добавить, что внутренние разъемы позволяют использовать модули памяти DDR4 SO-DIMM, подключить несколько SATA-накопителей, установить SSD и карты Wi-Fi в разъемы стандарта M.2.

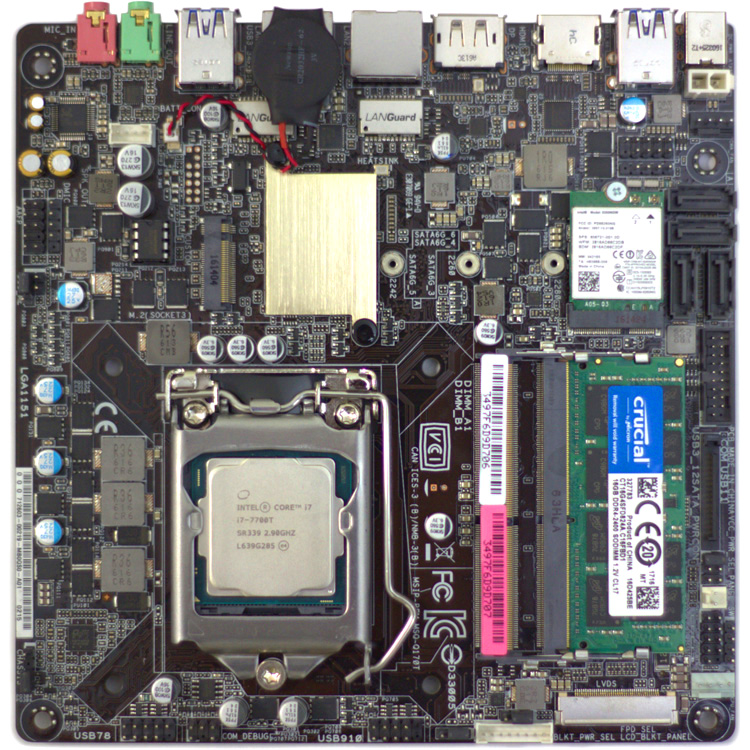

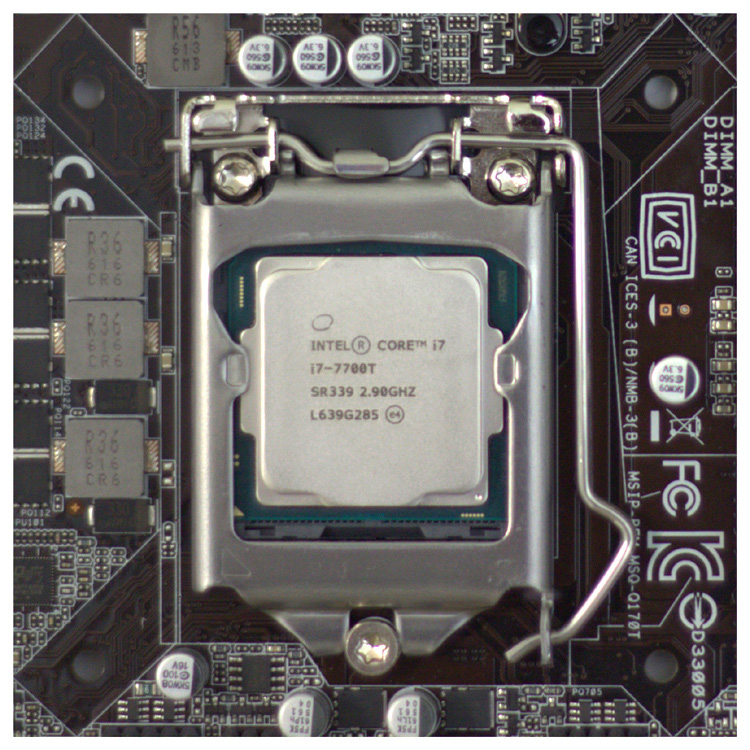

Рис. 2. Процессор Intel Core i7–7700T в материнской плате Asus Q170T
           (кликнуть мышью для увеличения картинки)

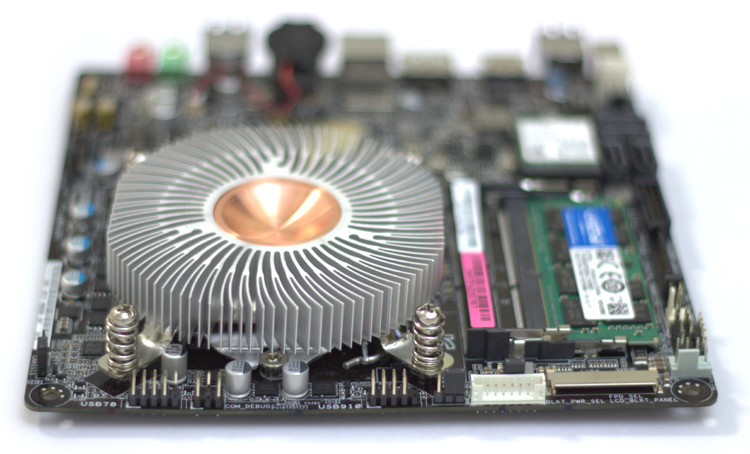

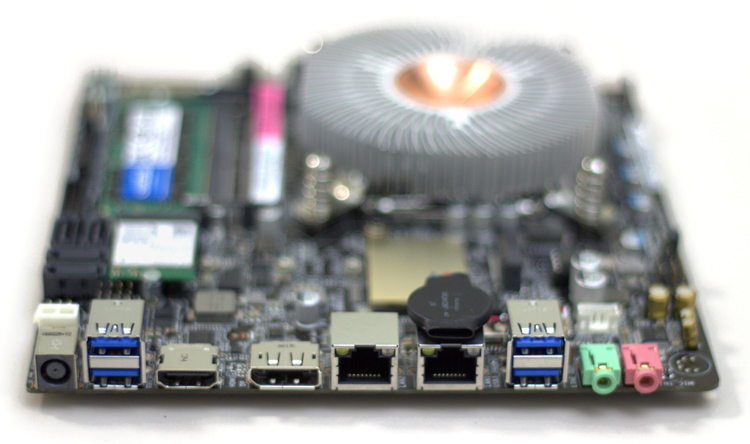

Рис. 3. Разъемы интерфейсов и энергопитания материнской платы Asus Q170T
           (кликнуть мышью для увеличения картинки)

Корпус

В качестве корпуса для мини-ПК было решено использовать DNK-H от компании Luna-Design (рис. 4 – рис. 6). Размеры корпуса составляют 200 × 200 х 53 мм, материал — алюминий и пластмасса. Дизайн сильно напоминает Apple Mini. В корпус установлен 19.5 В блок питания на 150 Вт, а также система охлаждения процессора — радиатор и 600–3200 rpm PWM вентилятор с уровнем шума 18–38dB. Для работы Wi-Fi в комплекте поставляются две внешние 2.4/5G Wi-Fi антенны для соответствующих карт стандарта М.2.

Спецификации позволяют устанавливать процессоры мощностью до 65 Вт. Кроме выбранного и описанного выше процессора Intel Core i7–7700T, может быть, например, Intel Core i7-7700, но это тема уже совсем другой статьи о совсем другом компьютере с другими техническими и эксплуатационными характеристиками.

А еще спецификации корпуса и материнской платы позволяют устанавливать один 2.5-дюймовый накопитель с интерфейсом SATA, в качестве которого можно использовать либо HDD, либо SSD. В дополнение к 2.5-дюймовому накопителю имеется потенциальная возможность использования второго накопителя SSD. Его можно установить в разъем M.2 материнской платы.

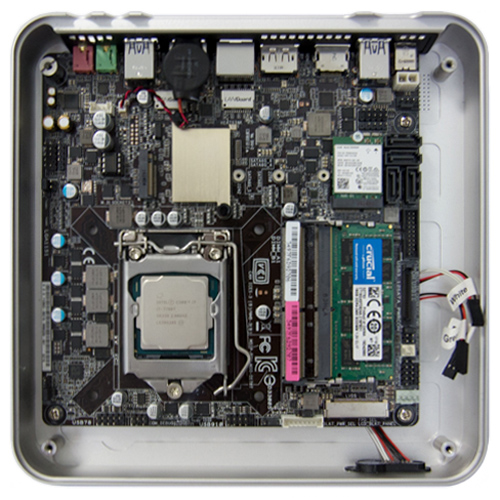

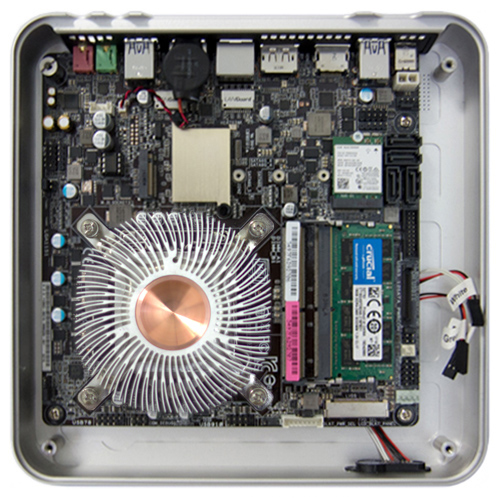

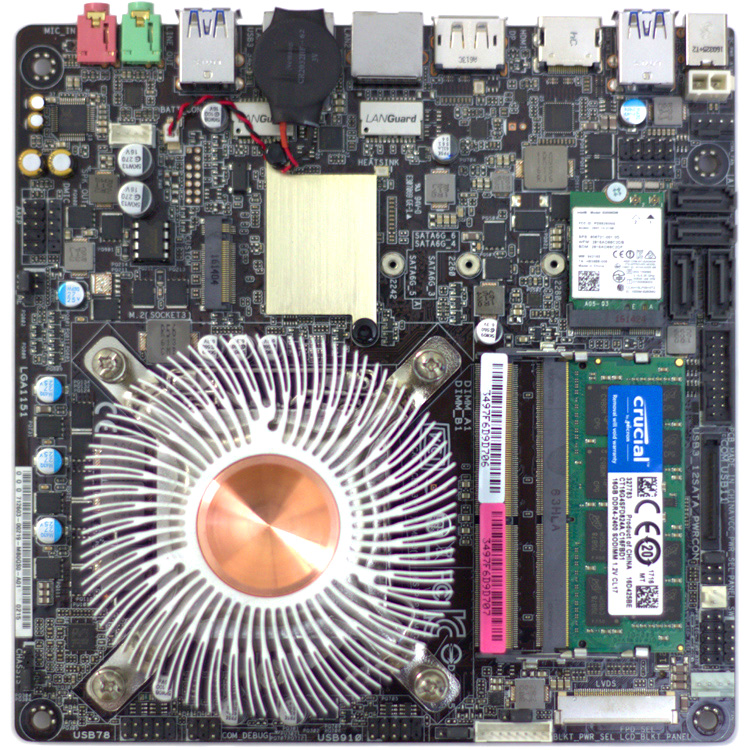

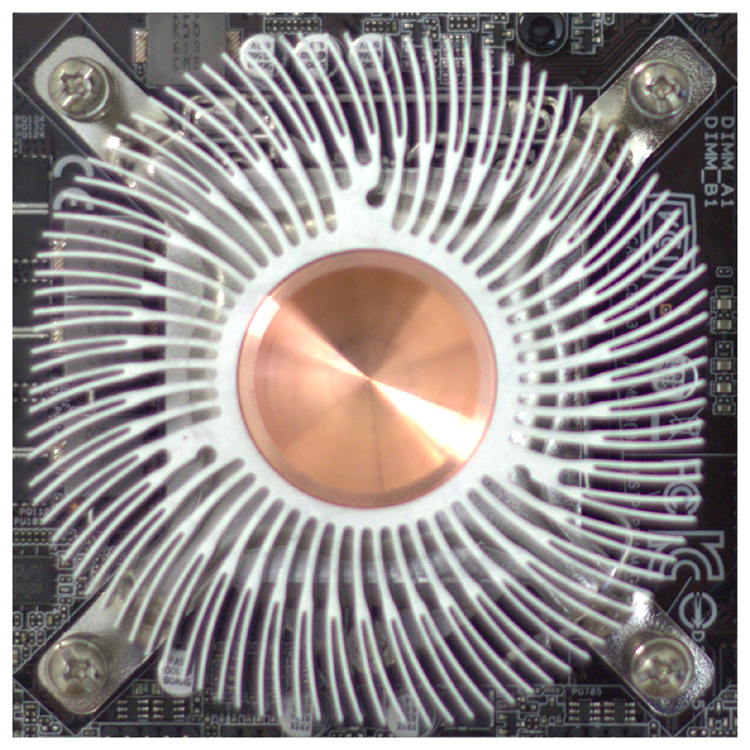

Рис. 4. Процессор и материнская плата в корпусе
           (кликнуть мышью для увеличения картинки)

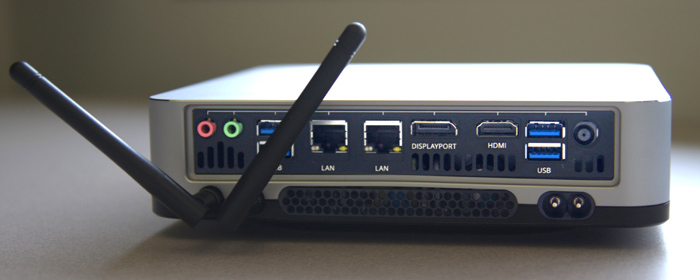

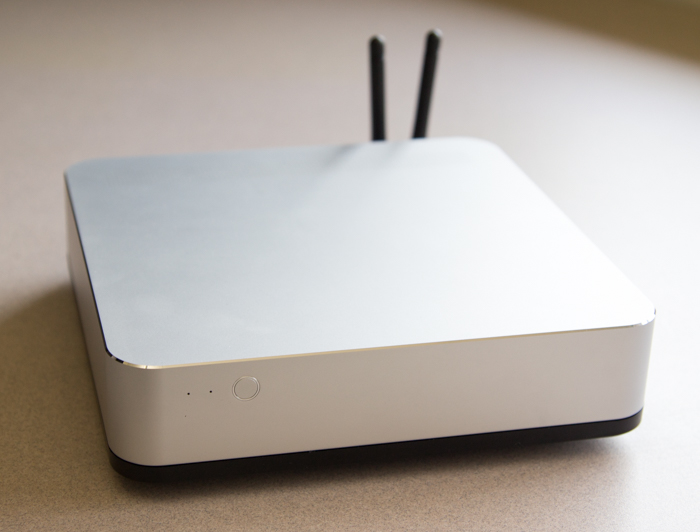

Рис. 5. Корпус DNK-H формата Thin Mini-ITX
           (кликнуть мышью для увеличения картинки)

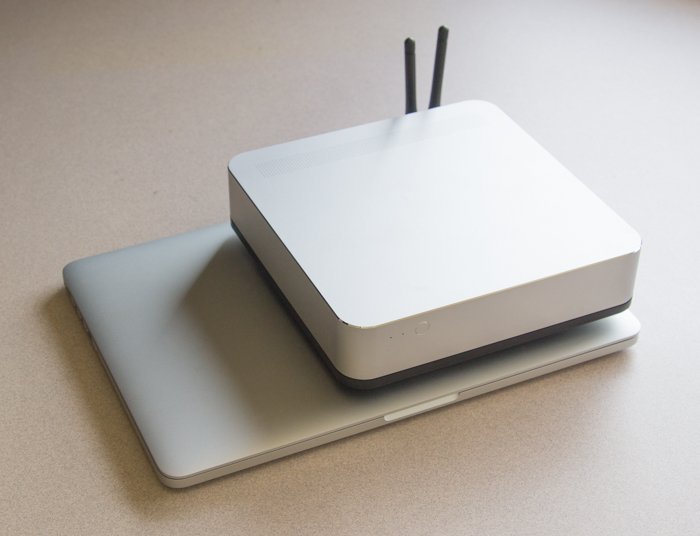

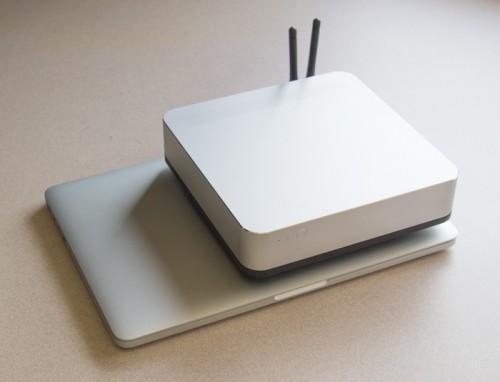

Рис. 6. Сравнение мини-ПК с MacBook Pro
           (кликнуть мышью для увеличения картинки)

В следующей части  приведены результаты тестирования.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Внешний вид процессора Intel Core i7–7700T, относящегося к изделиям седьмого поколения Intel Core (7th Generation Intel Core i7 Processors), представлен на рис. 3, а основные параметры — в таблице 1.

Рис. 3. Процессор Intel Core i7–7700T

Таблица 1.  Основные параметры Intel Core i7
(7th Generation Intel Core i7 Processors)

Для процессоров седьмого поколения производитель предлагает и соответствующие платформы. Эти платформа созданы на основе чипсетов 200-й серии (Intel 200 Series Chipset Family) и способны максимально реализовать возможности процессоров седьмого поколения.

Рис. 4. Платформа с процессорами седьмого поколения

В таблице 2 и на рис. 5 приведены результаты (PassMark Software) оценки производительности настольных компьютеров с процессорами Intel Core i7 седьмого поколения Intel Core.

Таблица 1.  Оценка производительности Intel Core i7
(7th Generation Intel Core i7 Processors)

Рис. 5. Оценки производительности компьютерных систем

На рис. 6 представлены результаты оценки производительности настольного компьютера с процессором Intel Core i7–7700T (Базовая тактовая частота — 2,9 ГГц, TDP — 35 Вт) в сравнении с системой, созданной на основе Intel Core i7–4770T (Базовая тактовая частота — 2,5 ГГц, TDP — 45 Вт).

Рис. 6. Результаты оценки производительности систем с процессорами
Intel Core i7–7700T и Intel Core i7–4770T

Сравнивая результаты, продемонстрированные двумя энергоэкономичными моделями, необходимо отметить явное преимущество представителя седьмого поколения Intel Core над своим предшественником. Как следует из приведенных данных, настольный компьютер с процессором Intel Core i7–7700T демонстрирует сравнительно высокий уровень производительности при очень низком энергопотреблении, кстати, существенно меньшем, чем у Intel Core i7–4770T.

Остается добавить, что низкий уровень теплообразования процессора Intel Core i7–7700T позволяет отказаться в настольных высокопроизводительных системах от мощных систем охлаждения, благодаря чему обеспечивается еще и низкий уровень акустического шума. Особенно это касается систем со встроенными графическими средствами, в которых основным источником шума являются вентиляторы системы охлаждения центрального процессора.

>>    Часть 1


Евгений Рудометов


В процессе разработки и выпуска своих изделий компания Intel с 2006 года придерживается стратегии «Тик-Так» (англ. tick-tock). Эта стратегия, реализующая известный закон Мура, подразумевает регулярное развитие полупроводниковых технологических процессов (техпроцессов) и микроархитектур чипов: на «Тик» приходится освоение нового техпроцесса на основе уже существующей микроархитектуры, на «Так» — переход на новую микроархитектуру с сохранением прежней точности литографии техпроцесса. По первоначальному замыслу полный цикл «Тик-Так» должен укладываться в два года, то есть каждая часть цикла должна занимать примерно год. Такой темп развития полупроводниковых техпроцессов и процессорных микроархитектур соблюдался в течение довольно длительного периода. Циклы «Тик-Так», реализованные за последние несколько лет, иллюстрирует рис. 1.

Рис. 1. Несколько циклов стратегии «Тик-Так»

Однако несколько лет назад стало очевидно, что по мере уменьшения масштаба литографии сохранять указанный темп развития становилось все сложнее и дороже. В результате в 2016 году стратегия развития была изменена. Теперь вместо традиционного двухступенчатого «Тик-Так» было принято решение использовать трехступенчатый принцип «процесс — архитектура — оптимизация». Новая стратегия подразумевает более длительную эксплуатацию техпроцессов и выпуск по одним и тем же литографическим нормам не двух, а как минимум трех процессорных дизайнов (рис. 2). Это означает, что после Broadwell и Skylake должен следовать не переход на 10 нм нормы, а выпуск процессорного дизайна с использованием освоенного техпроцесса 14 нм.

Рис. 2. Две стратегии развития

В соответствии с новой концепцией очередной разработкой лидера процессоров архитектуры х86 стали модели с кодовым именем Kaby Lake, выпускаемые по модифицированной технологии 14 нм. Новые чипы производитель отнес к изделиям седьмого поколения Intel Core (7th Generation Intel Core i7 Processors). Они отличаются от своих предшественников с кодовым наименованием Skylake еще лучшей энергоэффективностью и еще большей производительностью, особенно это касается встроенных графических средств.

Разработчики сохранили для старших моделей привычные для пользователей наименования Intel Core i7, Core i5, Core i3 с использованием соответствующих цифробуквенных символов. При этом, как и в предыдущих поколениях процессоров Intel Core, наибольшими уровнями производительности обладают модели Intel Core i7.

В настоящее время на фирменном сайте и в технической документации Intel присутствует информация пока только о трех представителях наибольшей производительности, ориентированных на настольные решения. Этими представителями являются следующие изделия:

• Intel Core i7–7700K,
• Intel Core i7–7700,
• Intel Core i7–7700T.

Каждая из перечисленных четырехъядерных моделей способна обрабатывать до восьми потоков одновременно при сравнительно высоких тактовых частотах, дополнительно возрастающих в режиме Turbo Bust.

Необходимо отметить, что высокие уровни производительности сопровождаются также и значительными уровнями энергопотребления, и теплообразования. Действительно, TDP двух первых моделей Intel Core i7 указанного списка имеют значения 91 и 65 Вт. Третья модель, получившая наименование Intel Core i7–7700T, характеризуется наименьшим уровнем теплообразования, равным 35 Вт (возможно снижение до 25 Вт). Это, кстати, даже ниже уровня TDP мобильных 4-ядерных процессоров седьмого поколения, для которых номинальное значение теплообразования установлено равным 45 Вт.

Процессор Intel Core i7–7700T позволяет создавать компактные системы, обладающие высокой производительностью и не требующие мощных источников питания, а также мощных систем охлаждения. Сравнительно высокая производительность четырех вычислительных ядер и встроенных графических средств достаточна для выполнения широкого круга задач. В этом можно убедиться, оценив возможности процессора Intel Core i7–7700T, тактовая частота процессорных ядер которого составляет 2,9 ГГц, в режиме Intel Turbo Boost достигает значения 3,8 ГГц.

Оценивая частотные возможности, этой модели необходимо отметить, что базовая частота, на которой работают ее ядра, меньше базовых частот двух других 4-ядерных моделей приведенного выше списка. Однако только простым уменьшением этого важного параметра в случае антиразгона Intel Core i7–7700 невозможно для этой модели достичь уровня теплообразования в 35 Вт.

Чтобы в этом убедиться, можно воспользоваться упрощенной формулой изменения мощности теплообразования процессора в зависимости от изменения частоты работы его ядер (данная формула является частным вариантом более сложной формулы, приведенной в книгах на русском и английском языках; упрощена для случая сохранения неизменного, штатного, уровня напряжения питания):

,

где переменные с индексом f обозначают параметры, значения которых соответствуют измененному значению рабочей частоты ядер процессора, а переменные с нулевым индексом — параметры штатного режима.

Подстановка в эту формулу штатных значений параметров Intel Core i7–7700 (Po = 65 Вт, Fo = 3.6 ГГц) и значения частоты Ff = 2.9 ГГц, соответствующего штатному частотному режиму ядер Intel Core i7–7700T, дает для Pf величину ~52 Вт. А это значительно больше уровня 35 Вт. Таким образом, действительно, уменьшением рабочей частоты Intel Core i7–7700 до уровня 2.9 ГГц, что равно значению рабочей частоты Intel Core i7–7700T, не удастся достичь уровня теплообразования 35 Вт. А это означает, что таким способом невозможно превратить процессор Intel Core i7–7700 в Intel Core i7–7700T.

Конечно, низкий уровень TDP модели Intel Core i7–7700T объясняется не только пониженным значением базовой частоты, но, безусловно, и другими причинами. По всей видимости, это достигается еще и специальным отбором полупроводниковых кристаллов, и снижением уровней напряжения питания процессора, а возможно и соответствующими изменениями полупроводниковых технологий, используемых в производстве процессорных кристаллов. К сожалению, компания Intel, как обычно, не спешит раскрывать все свои научно-технические и производственные секреты, поэтому остается догадываться, как удается сохранять высокую производительность при очень низком уровне энергопотребления и, как следствие, теплообразования.

В следующей части  данной статьи приведены основные параметры процессора Intel Core i7–7700T.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Ресивер SMP246HDT2, как отмечалось выше, осуществляет прием сигналов цифровых HDTV-стандартов эфирного телевещания (DVB-T и DVB-T2) и радио (DAB).

Анализируя перспективы использования рассмотренного ранее комплекса, необходимо напомнить, что прием цифрового телевидения, как, к слову сказать, и цифрового радио, возможен только при наличии передач в цифровом стандарте DVB-T и/или DVB-T2. Это означает, что перед выбором соответствующих компонентов теле/радиоприема и началом их эксплуатации следует убедиться, что в регионе (районе, области) ведется цифровое эфирное вещание.

Что касается оценки предоставленного для тестирования ресивера, то эксперименты проводились в регионе с цифровым телевещанием. Совместно с ресивером SMP246HDT2 использовались антенна DA15 компании BBK и телевизор Philips 40PFL5606H/60. Энергопитание антенны DA15 (DA15 — активная антенна) осуществлялось от ресивера SMP246HDT2. Для этого была активирована соответствующая функция ресивера SMP246HDT2: Настройки системы -> Другие -> Питание антенны <Вкл>.

В результате работы функции автопоиска каналов в регионе Санкт-Петербурга (СПб) удалось найти 20 цифровых телеканалов и три цифровых канала радио (рис. 7 – рис. 11). Найденные каналы представлены двумя пакетами. Каждый пакет содержит по 10 телеканалов. Доступ к телеканалам осуществляется простым переключением каналов (от 01 до 20) либо с помощью пульта ДУ, либо с помощью клавиш на передней панели ресивера.

Состав первого пакета: “ПЕРВЫЙ КАНАЛ”, “РОССИЯ-1″, “РОССИЯ-2″, “НТВ”, “ПЯТЫЙ КАНАЛ”, “РОССИЯ-К”, “РОССИЯ-24″, “КАРУСЕЛЬ”, “ОТР”, “ТВЦ Центр”. В первом пакете присутствуют еще и три радиоканала: “ВЕСТИ ФМ”, “МАЯК”, “Радио России”.

Состав второго пакета: “РЕН ТВ”, “Спас”, “СТС”, “Домашний”, “ТВ3″, “Спорт Плюс”, “Звезда”, “МИР”, “ТНТ”, “МУЗ ТВ”.

Как показало тестирование, частота, на котором осуществляется передача первого пакета в регионе СПб, составляет 586 МГц, второго — 666 МГц.

Рис. 7. Меню настройки DVB-T/T2

Рис. 8. Меню автопоиска цифровых каналов

Рис. 9. Процесс поиска цифровых каналов

Рис. 10. Список цифровых каналов TV

Рис. 11. Список цифровых каналов радио

Прием всех найденных каналов внутри помещения был устойчивым и качественным, какие-либо помехи отсутствовали, что подтвердили эффективность совместного применения ресивера SMP246HDT2 и антенны DA15, использованных в составе описанного тестового комплекса для целей приема цифровых эфирных каналов телевидения и радио.

Кстати, рассматривая тестовый комплекс, необходимо отметить, что вместо телевизора можно использовать практически любой монитор, снабженный портом HDMI и встроенными средствами воспроизведения аудио. В случае же отсутствия встроенных аудиосредств совместно с монитором можно использовать активные колонки. Это было проверено с мониторами Philips 228C3LH и Philips 273G3DH. Подключение мониторов к ресиверу осуществлялось посредством интерфейса HDMI. Воспроизведение звуковой информации в конфигурациях с данными мониторами успешно обеспечивала аудиосистема компании Creative.

В следующей части  данной статьи — о дополнительных, но не менее интересных возможностях ресивера SMP246HDT2.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Устройство имеет красивый дизайн, компактные размеры, небольшой вес. Электронные компоненты размещены в металлическом корпусе. Все разъемы, за исключением порта USB 2.0, который конструкторы вынесли на переднюю (фронтальную) панель, расположены на задней панели корпуса (рис. 3).

Рис. 3. Задняя панель с разъемами

Управление ресивером осуществляется с помощью встроенных в его конструкцию клавиш управления. Эти элементы и средства индикации вынесены на переднюю панель корпуса, выполненную из черного пластика. Полированная поверхность этой панели требует аккуратного обращения, так как удаление с ее поверхности отпечатков пальцев и других загрязнений может привести к появлению царапин.

Местонахождение и расшифровка элементов управления, порта, разъемов и средств индикации приведены на рис. 4. Работа с ними описана в прилагающейся документации, pdf-версию инструкции можно скачать с фирменного сайта BBK.

Рис. 4. Средства управления, порт и разъемы

 1.  Переключение режимов Работа/Ожидание.
 2.  Переключение каналов (CH-/CH+).
 3.  Подтверждение (OK).
 4.  Изменение уровня громкости (VOL-/VOL+).
 5.  Выход в режим МЕНЮ (MENU).
 6.  Порт USB 2.0 для подключения внешних накопителей (USB).
 7.  Приемник инфракрасных лучей (IR, сигналы подаются от пульта ДУ).
 8.  Индикатор режимов Работа/Ожидание (P/S).
 9.  Антенный вход (RF IN).
10.  Антенный выход транзитного канала (RF OUT).
11.  Разъем коаксиального цифрового аудиовыхода (COAXIAL).
12.  Разъем HDMI для передачи сигнала на ТВ/Монитор.
13.  Разъем композитного видеовыхода (VIDEO).
14.  Разъемы аудио стерео (L, R).
15.  Разъемы компонентного выхода (Y, Pb/Pr, Pr/Cr).
16.  Шнур энергопитания от сети переменного тока (220-230 В, 50 Гц).

Хотя в конструкции данного ресивера предусмотрены все необходимые средства, более привычно, а главное – более удобно, использовать комплектный пульт дистанционного управления, входящий в состав комплекта. Пульт легкий, компактный, с большим количеством миниатюрных клавиш (рис. 5). Правда, малые размеры клавиш и плотное их размещение могут огорчить обладателей крупных пальцев, но это обычная плата за сверхкомпактность пультов ДУ.

Рис. 5. Пульт дистанционного управления

Энергопитание ресивера SMP246HDT2 осуществляется от сети переменного тока. Все элементы преобразователя скрыты в корпусе устройства, наружу выведен только силовой шнур с вилкой европейского стандарта, обеспечена совместимость с требованиями российского стандарта энергопитания бытовых приборов. Допустимый диапазон подаваемого на устройство напряжения невелик: 220-230 В.

Подключение ресивера SMP246HDT2 не требует высокой квалификации и осуществляется следующим образом (рис. 4, рис. 6):

1. Подключить выходной коаксиальный разъем внешней или внутренней антенны к входному коаксиальному разъему ресивера,
2. Подключить ресивер к телевизору с помощью соответствующего кабеля,
3. Провести настройку ресивера и поиск с его помощью цифровых каналов.

На рис. 6 представлена схема системы, всего приемного комплекса, с ресивером SMP246HDT2. Здесь же приведены разные варианты подключения телевизора, который может иметь разные интерфейсы.

Рис. 6. Схема приемного комплекса с ресивером SMP246HDT2

В состав типового приемного комплекса c ресивера SMP246HDT2 входят следующие компоненты (рис. 6):

• Антенна, внешняя (коллективная) или внутренняя (лучше активная),
• Ресивер SMP246HDT2,
• Кабели аудио/видео,
• Телевизор.

В следующей части  данной статьи — о тестировании ресивера SMP246HDT2.


>>    Часть 3
