Для управления энергопотреблением мыши ML702 на аппаратном уровне в ее конструкции предусмотрен миниатюрный переключатель питания. Он расположен на нижней поверхности (рис. 5). Этот переключатель имеет три положения:

• правое положение — мышка включена и подсветка включена,
• среднее положение — мышка включена, а подсветка выключена,
• левое положение — полное выключение мыши.

Рис. 6. Элементы мыши ML702
           (кликнуть мышью для увеличения картинки)

Остается добавить, что пользоваться мышью удобно не только в играх, но и при выполнении обычных компьютерных приложений, примером которых являются Microsoft Office, Adobe Photoshop и т.п. Кстати, как оказалось, мышь не теряет работоспособности на полированной поверхности стола. Это бывает удобно, хотя, конечно, все-таки в качестве рабочей поверхности много удобнее и надежнее использовать традиционные компьютерные коврики.

А еще, рассматривая особенности данного устройства, необходимо отметить, что мышь ML702 обладает сравнительно большим радиусом действия. Как утверждает производитель и как подтвердило тестирование, комплект мыши с приемником действительно способен обеспечить большой радиус действия, достигающий 10 м.

В заключение следует отметить, что указанная мышь может быть полезной не только геймерам, но и для широкого круга пользователей мобильных и стационарных ПК. Более того, благодаря большому радиусу действия она может быть удобна еще и, например, в качестве элемента управления стационарным мультимедийным комплексом. Такой комплекс может быть построен на основе настольного или даже мобильного компьютера, большого дисплея высокого разрешения, мощного усилителя низких частот (УНЧ) и соответствующей акустической системы. Однако эта тема уже других статей, и возможно она будет продолжена в будущих публикациях.

Достоинства:

• симметричный дизайн,
• беспроводной и проводной интерфейсы,
• семь программируемых элементов управления,
• семь уровней разрешения с семью цветами подсветки,
• наличие встроенного аккумулятора,
• индикация текущего заряда,
• большой радиус действия,
• поддержка разными версиями ОС,
• не требуется специальный драйвер.

Недостатки:

• не выявлено в процессе краткого тестирования.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Адрес этой статьи:

•  2.  Thunderobot ML702: мышка для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-ml702-myishka-dlya-igr-1/

Сокращенная версия данной статьи:

• 1.  Игровая мышь Thunderobot ML702. / “Компьютер Mouse”. 2024, №2, с.6-8

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L относится к моделям серии Silver Wing (далее — монитор LF27F165L). Снабжен 27-дюймовой матрицей с разрешением Full HD и частотой до 165 Гц, обладает расширенным функционалом. Поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). В комплект поставки указанного устройства входят (рис. 1):

• монитор LF27F165L
• подставка,
• основание
• адаптер питания 50 Вт,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1. Комплект монитора LF27F165L

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Предусмотрена регулировка по высоте в диапазоне 90 мм, поворот влево-вправо возможен на 45 градусов, угол наклона меняется от -5 до +15 градусов.

Внешний вид монитора представлен на рис. 2, основные параметры — в таблице 1.

Рис. 2. Внешний вид монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таблица 1. Основные технические характеристики
монитора LF27F165L

Видеосигнал в монитор подается через соответствующие порты: либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора. С их помощью включается устройство и может быть вызвано экранные меню выбора активного видеопорта и/или экранного меню установки параметров, определяющих работу монитора.

Исследование монитора LF27F165L осуществлялось с помощью компактной настольной системы Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт). Видеографика в этой настольной системе предствалена решением на дискретных элементах, представленных Radeon 540X с 2GB GDDR5.

Учитывая распространенность в настольных и мобильных системах HDMI, в экспресс-тестировании монитора LF27F165L был использован сторонний кабель HDMI.

Как было установлено, начальная частота составляет 60 Гц. Но в соответствующем разделе Windows 10 можно выбрать желаемую частоту.

На рис. 3 приведен скриншот встроенного экранного меню Windows 10, в котором осуществляется выбор и установка значений разрешения и кадровой частоты. Эти параметры определяют работу видеоподсистемы Intel NUC8i7INHJA и, соответственно, монитора LF27F165L.

На рис. 4 — экранное меню монитора LF27F165L с параметрами, определяющих работу монитора LF27F165L. Здесь видно, что в варианте подключения монитора через HDMI кадровая частота составляет 144 Гц, то есть довольно высокая.

Рис. 3. Выбор частотного режима видеоподсистемы
          (кликнуть мышью для увеличения картинки)

Рис. 4. Экранное меню монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таким образом, игровой монитор Thunderobot Silver Wing LF27F165L действительно поддерживает высокие частоты. Что касается частоты 165 Гц, то соответствующие эксперименты будут проведены в последующих исследованиях данного монитора.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 2


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Рассматриваемый ноутбук Thunderobot 911 Plus G2 Max укомплектован предварительно установленными программами, облегчающими настройку и эксплуатацию данной высокопроизводительной системы. Среди них, например, операционная система Windows 11 Pro и версия Microsoft Office (по-видимому триал-версия). Кроме того, установлены демонстрационные игровые программы, средства настройки видеоподсистемы и ряд других программ. А еще в комплекте программного обеспечения присутствует интересная и весьма полезная фирменная утилита Control Center 3.0. С помощью этой утилиты пользователь может задавать режимы работы ноутбука и его системы охлаждения электронных компонентов.

Рис. 14. Главная страница утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

На главной странице утилиты Control Center 3.0 (рис. 14) находятся иконки шести функциональных блоков. Они позволяют выбрать следующие режимы:

• “Power Modes” — уровень производительности компьютерной системы,
• “FlexiKey” — переназначение клавиш,
• “LED Keyboard” — режимы подсветки клавиатуры,
• “GPU Overclocking” — режимы разгона (overclocking) GPU,
• “Fan Speed Control” — установка скоростей вращения вентиляторов,
• “Preference” — дополнительные опции.

Рис. 15. Страница “Power Modes” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

Выбор блока “Power Modes” (стр. 14) обеспечивает доступ к выбору одного из четырех режимов мощности компьютерной системы (рис. 15):

• «Производительность»,
• «Энергосбережение»
• «Развлечения»,
• «Тихо».

Рис. 16. Страница “FlexiKey” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В блоке “FlexiKey” (стр. 14) пользователю предоставляется возможность назначить клавишам клавиатуры и кнопкам мыши желаемые функции, отличные от стандартных (стр. 16).

Рис. 17. Страница “LED Keyboard” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

С помощью “LED Keyboard” (стр. 14) фирменной утилиты Control Center 3.0т можно выбрать любой из более десятка доступных цветов (стр. 17). Кроме того, можно установить необходимую яркость из четырех возможных уровней (стр. 17). Кстати, если не печатать на клавиатуре в течение примерно 30 секунд, то подсветка автоматически выключается. Имеется возможность установки времени ее отключения по таймеру (стр. 17).

Рис. 18. Страница ”GPU Overclocking” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

Блок “GPU Overclocking” (стр. 14) ориентирован на любителей разгона (overclocking). В этом разделе пользователь ноутбука может менять режимы работы GPU в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Можно осуществлять независимой разгон ядра и памяти при контроле температуры GPU (стр. 18).

Рис. 19. Страница ”Fan Speed Control” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В “Fan Speed Control” (стр. 14) задаются режимы работы средств поддержки оптималных температурных режимов в лице встроенных вентиляторов кулеров. Управление скоростью их вращения осуществляется в трех возможных вариантах (стр. 19):

• “Автоматический”,
• “МАКСИМУМ”,
• “Ручной”.

В режиме “Автоматический” работа кулерных вентиляторов задается встроенными датчиками. В режиме “МАКСИМУМ” значения скоростей вращения вентиляторов устанавливаются максимальными и не зависят от показаний датчиков. В режиме “Ручной” пользователь сам в ручном режиме задает значения скоростей вращения вентиляторов кулеров.

Рис. 20. Страница “Preference” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В “Preference” (стр. 14) можно установить пределы зарядки аккумулятора (стр. 20). Кроме того, можно изменить функции некоторых клавиш клавиатуры (стр. 20), а также включить фильтр (стр. 20) синего света с целью снижения негативного воздействия экрана дисплея на глаза.

В следующей части  данной статьи — заключение

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 4


Евгений Рудометов


 >>    Часть 4


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Заключение

В заключение следует еще раз отметить, что ноутбук Thunderobot 911 Plus G3 Pro является очень мощной моделью, построенной на основе современных высокопроизводительных компонентов. Эта модель снабжена качественным 17,3-дюймовым FHD дисплеем с частотой обновления 144 Гц, полноразмерной клавиатурой с многоцветной подсветкой и большим тачпадом, а также скоростными проводными и беспроводными интерфейсами. Указанный ноутбук способен составить конкуренцию и ноутбукам, и даже многим моделям настольных компьютеров. Благодаря использованию высокопроизводительных современных компонентов ноутбук Thunderobot 911 Plus G3 Pro способен решать широкий круг задач, включая ресурсозатратные. А, как известно, пользователи, профессионалы и любители, нередко нуждаются в мощных мобильных системах для выполнения сложных вычислений и работы с разнообразным мультимедийным контентом. К последнему относятся, например, 2D- и 3D-видео форматов Full HD и 4K, а также VR, AR и, конечно, современные игры, требующие часто значительных компьютерных ресурсов.

Из выявленных недостатков необходимо отметить отсутствие в конструкции ноутбука Thunderobot 911 Plus G3 Pro карт-ридера и слишком краткое руководство пользователя. Последнее затрудняет знакомство с данным компьютером и последующую работу с ним. Особенно это критично на начальном этапе изучения аппаратно-программных средств.

Следует также добавить, что, несмотря на широкие функциональные возможности ноутбука Thunderobot 911 Plus G3 Pro, они могут быть улучшены. Это можно сделать, например, путем увеличения информационного объема оперативной памяти установкой второго SO-DIMM (Intel Core i5-13500H позволяет увеличить ОЗУ до 64 Гбайт), а также дисковой подсистемы установкой дополнительного 2,5-дюймового SATA-накопителя. Но об этом в одной из следующих статей.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Достоинства

• Высокая производительность,
• интересный дизайн и качественная сборка,
• скоростные проводные и беспроводные порты,
• матовый 17,3” AHVA IPS дисплей с узкими рамками,
• FullHD и высокая частота обновления экрана,
• полноразмерная клавиатура с многоцветной подсветкой,
• гибридная видеоподсистема с Nvidia GeForce RTX 4060,
• ОЗУ с SO-DIMM DDR5-4800 16 Гбайт,
• скоростной M.2 SSD с PCIe 4.0 x4,
• возможность установки 2-го SO-DIMM и дополнительного 2,5” накопителя,
• фирменное ПО настройки и управления системой.

Недостатки

• Высокое энергопотребление,
• отсутствие карт-ридера,
• краткое руководство пользователя.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Сокращенные версии данной статьи:

• 1.  Мощный игровой ноутбук Thunderobot 911 Plus G3 Pro. / “Вы и Ваш компьютер”. 2023, №11, с.22-26
• 2.  Экспресс-тест ноутбука Thunderobot JT009R00BRU. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-noutbuka-thunderobot-jt009r00bru/
• 3.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / It-World.ru
  https://www.it-world.ru/tech/reviews/198646.html
• 4.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / DZEN.ru
  https://dzen.ru/a/ZYW327MiklGf0sLj?experiment=948519
• 5.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / “IT-Expert”. 2023, №12
  https://www.it-world.ru/itexpert/337/
• 6.  Игровой 17,3” ноутбук Thunderobot 911 Plus G3 Pro. / PCnews.ru
  https://pcnews.ru/top/news/week/Thunderobot_911_Plus_G3_Pro-1366904.html#gsc.tab=0
• 7.  Thunderobot 911 Plus G3 Pro: высокопроизводительный игровой ноутбук. / PCnews.ru
  https://pcnews.ru/top/articles/week/Thunderobot_911_Plus_G3_Pro-1366903.html#gsc.tab=0

 Адрес этой статьи:

• 8. Thunderobot 911 Plus G3 Pro. / Rudometov.COM
  https://www.rudometov.com/thunderobot-911-plus-g3-pro-1/

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 3


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Производительность

Оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro были выполнены с помощью популярных тестовых программ: AIDA64 v.6.92.6632, CrystalDiskMark 8.0.1 x64, CPU-Z Ver.2.08.0.x64, PerformanceTest 11.0 (PassMark).

Результаты приведены на рис. 21 – рис. 23:

• рис. 21 — оценки производительности встроенных в процессор видеосредств Intel Iris Xe Graphics (в одноканальном варианте ОЗУ — Intel UHD Graphics) и видеосредств GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт,
• рис. 22 — оценки подсистемы оперативной памяти (один SO-DIMM Samsung DDR5-4800 16 Гбайт),
• рис. 23 — оценки скоростных параметров накопителя M.2 SSD (SSST CL5-8D512).

Рис. 21. Оценки встроенных и дискретных видеосредств
             (кликнуть мышью для увеличения картинки)

Рис. 22. Оценки подсистемы ОЗУ

Рис. 23. Оценки скоростных параметров SSD
             (кликнуть мышью для увеличения картинки)

На рис. 24 представлены оценки производительности мобильного процессора Intel Core i5-13500H, на основе которого создана архитектура рассматриваемого ноутбука, и сравнение его с процессором Intel Core i9-11900K для настольных систем. Как следует из приведенных оценок, полученных в процессе выполнения данного теста, мобильный процессор в однопоточном режиме показал свое 8% преимущество, а в многопоточном — практически равен своему сопернику, уступая ему менее 0,4%.

Рис. 24. Оценки производительности CPU Intel Core i5-13500H

Рис. 25. Оценки производительности подсистем тестируемых компьютеров
             (кликнуть мышью для увеличения картинки)

На рис. 25 представлены оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro, выполненные с помощью тестовой программы PerformanceTest 11.0. Эти данные вместе с результатами тестирования трех других компьютеров были сведены в таблицу 2 для сравнения и анализа.

Итак, первый компьютер — это рассматриваемый в данной статье ноутбук Thunderobot 911 Plus G3 Pro. Создан, как подробно описывалось выше, на основе процессора Intel Core i5-13500H (ядер/потоков — 12/16, кэш — 18 Мбайт, тактовая частота — до 4,7 ГГц, TDP — 45 Вт) с гибридной видеоподсистемой, состоящей из Intel Iris Xe Graphics (в 1-канальном варианте ОЗУ — Intel UHD Graphics) и Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В данной модели ноутбука (JT009R00BRU) используются один SO-DIMM Samsung DDR5-4800 16 Гбайт (второй слот оставлен свободным для выполнения апгрейда силами пользователя) и один твердотельный накопитель SSSTC SSD 512 Гбайт (M.2 2280, PCIe 4.0 x4).

Второй компьютер — компактная настольная система Intel NUC10i5FNKPA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i5-10210U (ядер/потоков — 4/8, кэш — 6 Мбайт, тактовая частота — до 4,2 ГГц, TDP — 15 Вт) с Intel UHD Graphics. В этом компьютере используются два SO-DIMM Kingston DDR4-2666 по 4 Гбайт (общий информационный объем — 8 Гбайт) и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 2048 Гбайт).

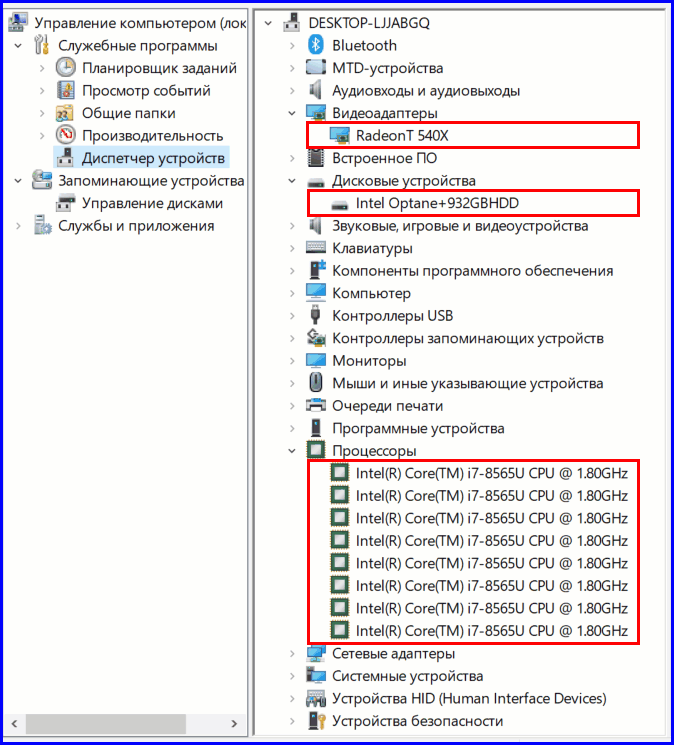

Третий компьютер — компактная настольная система Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт) с Intel UHD Graphics 620. Но несмотря на присутствие встроенных средств, за видео в этой настольной системе отвечает решение на дискретных элементах, представленных Radeon 540X с 2GB GDDR5. В дополнение к этому в компьютере используются оперативная память, выполненная на основе встроенных чипов LPDDR3-2133 1.2V с общим информационным объемом 8 Гбайт, и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 1024 Гбайт).

Четвертый компьютер — ноутбук HP ENVY 17. Создан на основе мобильного процессора Intel Core i7-2630QM (ядер/потоков — 4/8, частота — 2 ГГц, кэш L3 —6 Мбайт). В этом компьютере после его очередной модернизации используются два SO-DIMM DDR3 по 8 Гбайт и два 2,5” SSD SATA, представленных моделями SSD 200 Гбайт (диск C) и SSD 1 Тбайт (диск D).

Таблица 2.  Оценки производительности подсистем компьютеров

А еще необходимо добавить, что кроме указанных тестов, ноутбук Thunderobot 911 Plus G3 Pro без каких-либо проблем воспроизводил файлы аудио и видео разных форматов, включая 2D и 3D разрешения Full HD и 4К.

Высокие результаты данный ноутбук показал и в играх. Известно, что они нередко требуют очень больших ресурсов, среди которых главными являются производительность процессора и производительность видеоподсистемы. Так, например, при установке высоких настроек в популярных играх удалось достичь следующих высоких показателей:

• Control — до 125 fps,
• God of War — до 75 fps,
• Atomic Heart — до 68 fps,
• Cyberpunk 2077 — до 85 fps и т. п.

В следующей части  данной статьи — заключение


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 5


Евгений Рудометов


 >>    Часть 1


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Архитектура и основные компоненты

Архитектура ноутбука Thunderobot 911 Plus G3 Pro основана на процессоре Intel Core i5-13500H (рис. 3).

Этот высокопроизводительный мобильный процессор (CPU) с кодовым наименованием Raptor Lake создан по технологии Intel 7, выпущен в первом квартале 2023 г. В его микроархитектуре присутствует четыре высокопроизводительных P-ядра (Performance cores) и восемь энергоэффективных E-ядер (Efficient cores).

Каждое из P-ядер обеспечивает обработку до двух потоков данных. При этом базовая частота обработки данных составляет 2,6 ГГц. Однако в турборежиме P-ядра способны работать на тактовой частоте до 4,7 ГГц.

Что касается E-ядер, то они работают только в однопоточных режимах. Базовая частота обработки данных этими ядрами составляет 1,9 ГГц, а максимальная частота — до 3,5 ГГц в турборежиме.

Совместная работа высокопроизводительных P-ядер и энергоэффективных E-ядер процессора Intel Core i5-13500H обеспечивает одновременную обработку до 16 потоков данных.

Рис. 3. Основные параметры CPU Intel Core i5-13500H

Конечно, для компьютеров с мобильными процессорами Intel тринадцатого поколения были разработаны соответствующие рекомендации и целый ряд платформ. Среди них есть вариант для H-процессоров 13-го поколения Intel Core i5/i7/i9 (рис. 4), к которым относится Intel Core i5-13500H. Один из таких вариантов и был реализован в архитектуре ноутбука Thunderobot 911 Plus G3 Pro, созданного на основе современных компонентов. Однако обо всем по-порядку.

Рис. 4. Платформа для систем с CPU Intel Core i5-13500H

Использованный в данном ноутбуке процессор Intel Core i5-13500H снабжен интегрированными в его состав относительно высокопроизводительными видеосредствами. В данном случае это Intel Iris Xe Graphics. Они снабжены исполнительными блоками (EU), способными работать на частоте до 1,45 ГГц (рис. 5), что обеспечивает высокие уровни производительности. Правда, согласно техническому описанию процессора Intel Core i5-13500H указанные сравнительно мощные видеосредства полностью раскрывают свои возможности только в двухканальных конфигурациях подсистемы оперативной памяти (ОЗУ). Однако в одноканальных комплектациях ОЗУ они функционируют и определяются как Intel UHD Graphics (рис. 5).

Оценивая возможности видеоподсистемы рассматриваемого ноутбука, необходимо добавить, что в дополнение к интегрированным видеосредствам процессора в данном мобильном компьютере присутствуют видеосредства на дискретных элементах в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Это решение (дата выпуска 22.02.2023 г.) создано на основе чипа AD107. Входящие в состав указанных видеосредств компоненты в лице 3072 ядер, 128-разрядной шины памяти и др. элементов обеспечивают значительно большие уровни производительности по сравнению с Intel Iris Xe Graphics. Особенно сильно преимущество видеосредств на дискретных элементах проявляется, как уже отмечалось, в варианте одноканального ОЗУ, что не позволяет достичь максимальной производительности встроенному в процессор решению.

Рис. 5. Параметры видеосредств Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

В зависимости от вычислительной нагрузки у процессора Intel Core i5-13500H, как и у других моделей, меняется уровень энергопотребления и теплообразования (TDP). При этом согласно спецификациям базовый уровень TDP этого процессора составляет 45 Вт. Однако в режимах Turbo уровень TDP на короткое время может повышаться до 95 Вт.

Еще более мощным потребителем энергии (115 Вт согласно описанию и оценкам тестов) являются видеосредства Nvidia GeForce RTX 4060, дополненные чипами видеопамяти. Кстати, результаты тестирования показывают, что данное мобильное решение по производительности практически не уступают родственному настольному варианту с таким же объемом памяти, как в мобильном варианте.

Подсистема оперативной памяти ноутбука Thunderobot 911 Plus G3 Pro представлена одним модулем SO-DIMM Samsung DDR5-4800 16 Гбайт. Второй слот свободен. Он зарезервирован для второго модуля ОЗУ. Этот второй модуль в случае необходимости расширения адресного пространства пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 6. Параметры ОЗУ

В качестве энергонезависимой памяти используется SSD-накопитель SSSTC CL5-8D512 производства компании SSSTC — Solid State Storage Technology Corporation — дочерняя компания корпорации KIOXIA. Этот накопитель форм-фактора M.2 2280 обладает емкостью 512 Гбайт и подключается к системе через 4 линии PCIe 4.0. Этот накопитель обеспечивает хранение и работу установленной производителем ноутбука операционной системы Windows 11 Pro, а также ряда системных и прикладных программ. На этом же накопителе сохраняются пользовательские программы и данные, например, рабочие документы, файлы аудио и видео, фотографии и т. п.

Остается добавить, что в дополнение к установленному M.2 SSD конструкторы ноутбука предусмотрели возможность установки еще и 2,5-дюймового дополнительного накопителя с интерфейсом SATA. Этот накопитель, как и в случае со вторым модулем ОЗУ, пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 7. Параметры SSD
            (кликнуть мышью для увеличения картинки)

Очевидно, что высокое энергопотребление комплектующих требует адекватных средств энергопитания. При этом автономное электропитание ноутбука осуществляется от встроенного Li-Pol аккумулятора с высокой энергоемкостью, составляющей 53,35 Вт·ч. В стационарном же режиме — от сети переменного тока через комплектный адаптер (рис. 8, рис. 1), обеспечивающий до 230 Вт выходного тока (20 В и до 11,5 А). Взвешивание этого адаптера показало, что его вес составляет 575 г, сетевого кабеля питания — 124 г, то есть совместно это составляет без малого (1 г) практически 700 г. Учитывая высокое энергопотребление Thunderobot 911 Plus G3 Pro, целесообразно эти компоненты держать всегда под рукой. А в случае необходимости перемещения ноутбука придется носить вместе с ним и эти 700-граммовые компоненты, так как без них время работы данной высокопроизводительной компьютерной системы в случае ресурсозатратных задач, к которым относятся, в частности, многие современные популярные игры, будет, увы, весьма непродолжительным.

Рис. 8. Адаптер электропитания  и  его параметры
            (кликнуть мышью для увеличения картинки)

Внешнее энергопитание ноутбука Thunderobot 911 Plus G3 Pro от адаптера и проводная связь с внешними периферийными устройствами осуществляется через порты, размещенные по торцам корпуса ноутбука (рис. 2). При этом сзади расположены USB-C, разъем электропитания, Mini DisplayPort 1.4 и HDMI 2.0 (рис. 9, рис. 2).

Рис. 9. Порты задней панели ноутбука

Слева находятся два порта USB-A (один из них USB 2.0) и два аудиоразъема (рис. 10, рис. 2).

Рис. 10. Порты левой панели ноутбука

Справа находятся порты USB-A и RJ-45 (рис. 11, рис. 2).

Рис. 11. Порты левой панели ноутбука

Спереди — индикаторы активности накопителей, состояния сетевого соединения и уровня заряда аккумулятора (рис. 2).

Беспроводную связь обеспечивают контроллеры Wi-Fi 6 (IEEE 802.11 b/g/n/ac/ax) и Bluetooth 5.2.

Ноутбук Thunderobot 911 Plus G3 Pro снабжен 17,3” дисплеем с матрицей типа AHVA IPS. Этот тип матрицы является воплощением одной из самых передовых технологий. Разработка компании AU Optronics. Является разновидностью IPS. Обладает высокой разрешающей способностью, улучшенными углами обзора, широкой цветовой палитрой, высоким быстродействием. Все это обеспечивает не только очень высокое качество изображения с разрешением Full HD (1920 x 1080), но и частоту обновления 144 Гц, что особенно актуально для современных динамичных программ. Соотношение сторон экрана является стандартным и составляет 16:9. Поверхность экрана матовая, что повышает комфортность работы особенно в условиях наличия ярких внешних источников света.

Традиционно над матрицей расположены два микрофона, веб-камера (1 Mp, 720p) и отверстие светодиода индикации/подсветки (рис. 12).

Рис. 12. Веб-камера, микрофоны, светодиод

Остается добавить, что рамки окружающие матрицу слева и справа очень узкие: всего примерно 7 мм от области изображения до кромки дисплея, визуально они смотрятся даже меньше. Важно, что узкие рамки позволили сделать ноутбук в целом компактнее многих конкурирующих изделий, кстати, при сохранении возможности использования в конструкции ноутбука полноразмерной клавиатуры (рис. 13).

Рис. 13. Клавиатура и тачпад ноутбука Thunderobot 911 Plus G3 Pro
             (кликнуть мышью для увеличения картинки)

Клавиатура (рис. 13) у данного ноутбука мембранного типа, с блоком цифровых клавиш. Размеры основных клавиш составляют 14 х 14 мм, а функциональных — 12,5 х 9 мм. Ход клавиш составляет около полутора миллиметров, срабатывания происходят четко и тихо. Работать за такой клавиатурой удобно. Для большего комфорта клавиши клавиатуры оснащены подсветкой.

Рядом с клавиатурой традиционно расположен большой тачпад (рис. 13). Его размеры составляют 150 х 90 мм. Поверхность гладкая. Тачпад обладает хорошей отзывчивостью и обеспечивает комфортное управление аппаратно-программными средствами данного компьютера.

Акустическая система ноутбука представлена двумя малогабаритными динамиками, которые находятся в нижней части корпуса. Качество звука, правда, среднее. К сожалению, это является неизбежным для малогабаритных излучателей. Но уровень громкости воспроизведения звука довольно высокий и звук воспроизводится без хрипов.

В следующей части  данной статьи — оценки производительности


 (создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Китайские бренды существенно укрепили позиции на рынке ноутбуков, в том числе, в игровом сегменте. Одним из них стал бренд Thunderobot, основанный в 2014 году в качестве стартапа Haier Group. После 9 лет активного развития является одним из ведущих брендов игровых компьютеров и аксессуаров. Как результат, более 20 миллионов пользователей выбрали Thunderobot. За короткий период данный бренд смог стать одним из наиболее заметных и популярных игроков на российском рынке. В настоящее время входит в первую тройку поставщиков ноутбуков.

Среди новейших разработок недавно был представлен мощный ноутбук Thunderobot 911 Plus G3 Pro (комплект JT009R00BRU). Эта модель отличается очень высокой производительностью. Достигнуто это с помощью входящих в ее состав 12-ядерного процессора Intel  13-го поколения, и гибридной видеоподсистемы, состоящей из встроенных в процессор видеосредств Intel Iris Xe Graphics и видеокартой Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В дополнение к этому в архитектуре присутствуют подсистема оперативной памяти c SO-DIMM DDR5-4800 16 Гбайт и подсистема энергонезависимой памяти с накопителем M.2 SSD 512 Гбайт, который подключается к системе через 4 линии PCIe 4.0.

Комплект и характеристики

Ноутбук Thunderobot 911 Plus G3 Pro поставляется в коробке из плотного картона светло-коричневого цвета. Внутри нее находится жесткая картонная коробка с комплектом ноутбука. Эта коробка черного цвета с глянцевым покрытием. На ее поверхности размещены логотип Thunderobot и декоративные надписи, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Качество полиграфического исполнения высокое. Данная коробка также снабжена ручкой для переноски. Это, безусловно, удобно при необходимости транспортировки комплекта. Все выглядит симпатично и солидно.

В комплект поставки указанного устройства входят (рис. 1):

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1. Комплект ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рабочая панель ноутбука Thunderobot 911 Plus G3 Pro и его дисплейная часть выполнены из металла, нижняя — из пластика. На крышке расположен выпуклый логотип серии игровых ноутбуков Thunderobot и четыре узких полоски. Данные элементы подсвечиваются синим при включении питания. Благодаря используемым материалам и цвету и выбранной цветовой гаммы покраски следы от пальцев, неизбежно появляющиеся в процессе эксплуатации данного устройства, малозаметны. Модель обладает крупным экраном дисплея, размеры которого по диагонали составляют 17,3 дюйма. Устройство обладает значительными размерами. Его вес составляет согласно спецификациям 2,8 кг (при тестировании — 2787 г).

Внешний вид ноутбука представлен на рис. 2, основные характеристики — в таблице 1.

Рис. 2. Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики Thunderobot 911 Plus G3 Pro

В следующей части  данной статьи — об архитектуре и компонентах

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Евгений Рудометов


Семейство своих высокопроизводительных игровых компьютеров компания Haier недавно дополнила очередной интересной новинкой — высокопроизводительным ноутбуком Thunderobot 911 Plus G3 Pro. Этот ноутбук представлен в России моделью JT009R00BRU. Отличительной особенностью данного изделия являются: 17,3″ дисплей FHD с матрицей типа AHVA IPS, поддерживающей режим 144 Гц, процессор Intel Core i5-13500H, видеоподсистема со встроенной в процессор графикой и с GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт, ОЗУ с DDR5-4800 16 Гбайт (установлен 1 модуль SODIMM, второй слот оставлен свободным), накопитель M.2 SSD 512 Гбайт.

В комплект поставки указанного устройства входят:

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1.  Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Основные компоненты ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 3.  Характеристики процессора ноутбука Thunderobot 911 Plus G3 Pro

Рис. 4.  Характеристики ОЗУ ноутбука Thunderobot 911 Plus G3 Pro

Рис. 5.  Характеристики GPU Nvidia GeForce RTX 4060
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Объем дисковой подсистемы ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 7.  Оценки производительности процессора ноутбука Thunderobot 911 Plus G3 Pro

Рис. 8.  Скоростные возможности дисковой подсистемы ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе экспресс-тестирования оценок, ноутбук Thunderobot 911 Plus G3 Pro обладает очень высокой производительностью.

Евгений Рудометов


 >>    Часть 2


(кликнуть мышью для увеличения картинки)

Примеры ноутбуков

Интересная модель того времени – Everex с процессором i386SX-25. Архитектура и дизайн этой модели допускает возможность установки сопроцессора i387SX, что увеличивает производительность данного ноутбука.

Ноутбук Everex
(кликнуть мышью для увеличения картинки)

В основе этого компьютера лежит двухплатное решение. Семидюймовый черно/белый ЖК-дисплей разрешением 640×480, легко сменяемые жесткий диск IBM с интерфейсом IDE и информационным объемом 80 Мбайт, дисковод гибких дисков 1,44 Мбайт, блок Ni-Ca аккумуляторов. Управление осуществляется с помощью клавиатуры и миниатюрного трекбола. Оперативная память — 2 Мбайт с возможностью увеличения до 4 Мбайт с помощью замены специальной платы памяти. Внешние интерфейсы представлены разъемами VGA, LPT, Com и для внешней клавиатуры. Ноутбук помещен в металлический корпус и весит более 3 кг. Несмотря на ограниченность функциональных возможностей, по дизайну он уже напоминает современные модели.

Не менее интересно семейство ноутбуков IBM ThinkPad. В октябре 1992 года в рамках данного сеейства были анонсированы три модели: 300, 700, 700С. Основой каждой из них стал процессор Intel 80386SL частотой 25 МГц, оперативная память составляет 4–16 Мбайт, встроенный LCD монитор — монохромный, 9,5 дюйма, разрешением 640×480. Накопители представлены жестким диском 80 Мбайт и 3,5-дюймовым флоппи-дисководом.

Ноутбук IBM ThinkPad
(кликнуть мышью для увеличения картинки)

Модели 700 и 700C отличаются наличием процессора Intel 80486SLC частотой 50 МГц (2×25 МГц). Последняя укомплектована цветным 10,4-дюймовым LCD-монитором с поддержкой 256 цветов – в комплекте с HDD 120 Мбайт она предлагалась за $4350.

Конечно, все перечисленные характеристики могли варьироваться в зависимости от модели и производителя.

Приведенные данные дают только общее представление о том, какими были компьютеры начала девяностых годов прошлого века, то есть три десятка лет назад. Остается сравнить параметры и цены указанных устройств с современными моделями компьютеров. Но это уже может сделать каждый из нас самостоятельно.

А вот предсказать, что будет через следующие три десятка лет, — вряд ли возможно. Однако можно уверенно утверждать только то, что, безусловно, будет очень интересно!


>>    Часть 1


Сокращенные версии статьи:

• Компьютеры тридцать лет тому назад
• Компьютеры тридцать лет тому назад. / IT-Expert. 2023, №7
• Компьютеры, какие они были 30 лет назад. / Вы и ваш компьютер. 2023, №10, с.14-18

В статье были использованы материалы книг:

• «PC: Overclocking, Optimization, & Tuning, Second Edition». — USA: A-LIST
• «PC: Hardware Tuning & Acceleration». — USA: A-LIST
• «PC: настройка, оптимизация разгон» Изд.2-е, доп. — СПб.:  BHV-Санкт-Петербург
• “Форсирование аппаратных средств РС”. — СПб.: БХВ-Петербург
• “Аппаратные средства и мультимедиа”. — СПб.: Питер
• “Современное железо: настольные, мобильные и встраиваемые компьютеры”. — СПб.: БХВ-Петербург

В статье были использованы материалы сайтов:

• Википедия
• Ряда других сайтов

Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Ноутбуки

Ноутбуки начала 90-х хотя и были довольно примитивными по сравнению с современными, но представляли собой важный шаг в развитии переносных компьютеров. Давайте рассмотрим некоторые нюансы их архитектуры, характеристики, а также внешние интерфейсы. Но сначала с помощью «Википедии» проведем небольшой экскурс в историю развития ноутбуков. Эти компьютеры в некоторых странах называют лэптопами или иногда лаптопами.

Итак, идею создания вычислительной машины «размером с блокнот, имеющей плоский монитор и умеющей подключаться к сетям без проводов», выдвинул начальник исследовательской лаборатории фирмы Xerox Алан Кей (Alan Curtis Kay) в 1968 году. А в 1982 году по заказу NASA Уильям Могридж (William Grant ‘Bill’ Moggridge, британский дизайнер, изобретатель и педагог, основатель дизайнерской компании IDEO) создал первый в мире ноутбук Grid Compass. Устройство имело 340 Кбайт оперативной памяти ЦМД (цилиндрические магнитные домены), процессор Intel 8086 с тактовой частотой 8 МГц и люминесцентный экран и использовалось в программе Space Shuttle.

Первая общегражданская модель, получившая название “Osborne 1”, была создана Адамом Осборном (Adam Osborne, американский компьютерный дизайнер). Устройство имело следующие параметры: масса — 11 кг, оперативная память — 64 Кбайт, процессор — Zilog Z80A с тактовой частотой 4 МГц, два дисковода 5,25”, три порта, в том числе для подключения модема, монохромный дисплей 8,75×6,6 см – 24 строки по 52 символа, клавиатура – 69 клавиш. Данный мобильный компьютер был создан в 1981 году и выпущен на рынок по цене $1795.

Мобильный компьютер Osborne 1
(кликнуть мышью для увеличения картинки)

В 1990 году Intel представила первый специализированный процессор для мобильных персональных компьютеров — Intel386SL. По меркам того времени он был сравнительно мощным, снабжен рядом оригинальных микроархитектурных решений, существенно снижающих энергопотребление. Данное обстоятельство позволило ряду известных компаний создать большое количество моделей мобильных компьютеров. Это сделало их массовым продуктом, хотя и явно недешевым.

Процессор

В ноутбуках, предлагаемых потенциальным пользователям три десятка лет назад, обычно использовались процессоры Intel 386 или Intel 486. Мобильные версии этих процессоров обеспечивали меньшую вычислительную мощность, чем их настольные аналоги, однако были достаточно мощными для большинства задач того времени (тактовая частота обычно колебалась от 16 до 50 МГц). В качестве примеров можно привести:

Варианты Intel 80386SX с частотами 16 (1988 г.), 20 (1989 г.), 25 и 33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 16 бит, внешней шиной адреса 24 бит, адресуемой физической памятью 16 Мбайт, количество транзисторов – 275 000. Созданы по технологии 1,5 и 1 мкм, индекс производительности iCOMP модели Intel 80386SX-33 составлял 56, для ее увеличения использовались микросхемы сопроцессоров Intel 80387.

Варианты Intel 80386SL с частотами 20 (1990 г.), 25 (1991 г.) – первые энергосберегающие процессоры для портативных ПК. Семейство SL отличалось от семейства SX тем, что имело на кристалле также контроллер оперативной памяти, контроллер внешней кэш-памяти объемом 16–64 Кбайт и контроллер шины.

Варианты Intel 80486SX с частотами 16/20/25 МГц (1991 г.), 33 и 25х2 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 32 бит, адресуемой физической памятью 4 Гбайт и количеством транзисторов – около 1,2 млн. Созданы по технологиям 1 и 0,8 мкм. Индекс производительности iCOMP модели Intel 80486SX-33 составлял 136, для ее увеличения использовались микросхемы сопроцессоров Intel 80487.

Варианты Intel 80486SL с частотами 20/25/33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 26 бит, адресуемой физической памятью 64 Мбайт (виртуальной — 64 Тбайт), количество транзисторов – около 1,4 млн, созданы по технологии 0,8 мкм. Являются энергосберегающими процессорами для портативных ПК. Для увеличения производительности использовались микросхемы сопроцессоров Intel 80487.

Аналоги указанных процессоров серий i386 и i486 производились компаниями AMD, Cyrix, VIA и др.

Позднее появились и настольные компьютеры с процессорами Intel Pentium, анонсированными в 1993 году. В мобильные же компьютеры процессоры Intel Pentium попали значительно позже.

Оперативная память

Как правило, ноутбуки начала 90-х имели от 2 до 8 Мбайт оперативной памяти (DRAM). Данного информационного объема вполне хватало для запуска большинства операционных систем и приложений того времени, включая MS DOS и ранние версии MS Windows. Но встречались и модели с большими значениями DRAM. Большинство мобильных систем использовали чипы оперативной памяти типа FPM DRAM с тактовой частотой около 20-30 МГц. Соответствующие чипы часто распаивались на материнской плате без возможности расширения информационного пространства оперативной памяти. Однако для некоторых моделей ноутбуков все-таки допускалось увеличение памяти путем установки фирменных модулей в специальные разъемы материнских плат. В дальнейшем этот тип памяти в архитектурах мобильных компьютеров вытеснили более совершенные варианты: EDO, DDR, DDR2 и т. д.

Жесткий диск

Жесткий диск (HDD) в ноутбуках начала 90-х годов подключался посредством шины IDE и обычно имел емкость от 20 до 120 Мбайт. Этого информационного объема было вполне достаточно для хранения системного программного обеспечения в лице MS DOS и MS Windows того времени, например MS DOS 5.0 и MS Windows 3.1, а также пользовательских программ и данных.

Экран

Обычно в такие устройства устанавливался монохромный ЖК-дисплей диагональю около 10 дюймов и разрешением около 640×480 пикселей – это считалось достаточно высоким качеством изображения, тем более, что панели с бóльшим разрешением, как правило, были недоступны для конструкторов и производителей таких компьютеров.

Кстати, в дисплеях ноутбуков того времени для подсветки ЖК-матрицы использовались миниатюрные люминесцентные лампы с парами ртути внутри.

Батарея

Поскольку ноутбуки того времени укомплектовывались никель-кадмиевыми элементами, их эксплуатация требовала аккуратности. Дело в том, что данному типу аккумуляторов был присущ так называемый «эффект памяти», который проявлялся в уменьшении фактической емкости батареи при пополнении ее заряда без предварительного полного разряда. Тем не менее, они обеспечивали пользователям необходимую мобильность в течение 2-3 часов. Конечно, время автономной работы, как и сегодня, во многом зависело от сложности решаемых задач и устанавливаемой яркости ЖК-дисплеев.

Клавиатура и указатель

Клавиатуры ноутбуков того времени были схожи с современными вариантами, но могли быть меньше и не иметь некоторых клавиш. Для обеспечения комфортной работы конструкторы использовали трекбол или встроенную клавишу, которые применялись в качестве указателей. А привычные сегодня тачпады в архитектуре ноутбуков стали элементами мобильных компьютеров значительно позже.

Внешние интерфейсы и разъемы

Большинство моделей ноутбуков имели внешний разъем параллельного порта (LPT), который обычно использовался для подключения принтеров, и один или два внешних разъемов последовательных портов (COM) — для модемов, мыши и пр., а также разъем VGA для внешнего монитора или проектора. В качестве дополнительной энергонезависимой памяти устанавливался встроенный привод для гибких 3,5-дюймовых дискет емкостью 1,44 Мбайт. Некоторые модели имели в своем составе PS/2-порт для внешней клавиатуры или мыши. В то время как встроенные аудиосистемы не стали стандартом, некоторые ноутбуки могли иметь разъемы для внешних динамиков, наушников, микрофона. Остается добавить, что вес типичного компактного ноутбука того времени составлял от 2,5 до 4 кг.

В следующей части  данной статьи — примеры моделей ноутбуков начала девяностых


>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Настольные компьютеры

Настольные компьютеры (десктопы) состояли традиционно из следующих частей: системный блок, монитор, устройства ввода в лице клавиатуры, мыши, игровых пультов и т.п. В ряде случаев, обычно на рабочих местах, к системному блоку дополнительно подключались принтер и внешние накопители информации. Иногда ученые и инженеры подключали к системному блоку еще и кое-какие измерительные и исполнительные устройства.

Необходимо отметить, что на указанном временном рубеже существовали настольные компьютеры разных архитектур, создаваемые и выпускаемые на рынок миллионами штук компаниями разных стран. Не остался в стороне от этого процесса и CCCP, в котором к 92 году массово выпускалось несколько десятков моделей компьютеров, выпуск некоторых превышал 100 тыс. экземпляров. На советском и мировом пространстве присутствовало большое количество моделей разных систем команд и архитектур. Однако постепенно это разнообразие сокращалось, и стандарты IBM PC стали доминировать среди производителей персональных компьютеров.

Монитор и системный блок настольного компьютера
(кликнуть мышью для увеличения картинки)

Итак, архитектура системных блоков включала в себя центральный микропроцессор (процессор), чипы и модули оперативной памяти, жесткие (HDD) и гибкие (floppy) диски, материнскую плату с шинами и разъемами (слотами), видеокарту и встроенный блок питания от сети переменного тока. Они, как и в случае современных моделей, были объединены в единую систему посредством материнской платы. Она обеспечивала электрические и логические связи между всеми электронными элементами.

Процессор

Процессоры тех компьютеров были значительно менее мощными, чем современные. Например, Intel 486, который широко использовался в то время, работал на частоте от 16 до 100 МГц. Это считалось весьма высокими характеристиками, и некоторое время эти процессоры вполне соответствовали потребностям решаемых задач. Но задачи усложнялись, и запросы пользователей росли. Отвечая на запросы рынка, компания Intel разработала и выпустила в 1993 году процессор Intel Pentium. Благодаря реализации в своей микроархитектуре ряда перспективных технологий он резко повысил скорость обработки данных и стал своеобразным стандартом для персональных компьютеров. Работая на частоте до 200 МГц, этот процессор значительно увеличил производительность компьютеров. Благодаря успехам полупроводниковых технологий и совершенствованию микроархитектурных решений появились следующие модели, обладающие большими возможностями.

Конечно, современные многоядерные Intel Core i7 и Core i9 с тактовой частотой почти 5 ГГц, обеспечивают в сотни и даже в тысячи раз большую производительность по сравнению с самыми скоростными моделями Intel Pentium начала и середины 90-х годов.

Оперативная память

Оперативная память в компьютерах начала 90-х была довольно ограниченной по современным меркам. Стандартный настольный ПК обычно имел от 4 до 16 Мбайт оперативной памяти. Основным типом того времени была FPM DRAM (Fast Page Mode Dynamic Random Access Memory) с частотой работы 25 и 33 МГц. Она использовала шину данных 8 бит, имела на частоте 25 МГц пропускную способность до 25 Мбайт/с.

Как и в случае процессоров, современные варианты модулей оперативной памяти DDR4 SDRAM с частотой работы от 1600 до 3200 МГц, обеспечивают значительно большую пропускную способность — до 25600 Мбайт/с на частоте 3200 МГц в одноканальном режиме и до 51200 Мбайт в стандартном двухканальном режиме. А новейшие модули DDR5 SDRAM с частотой работы до 8400 МГц демонстрируют еще большие скоростные возможности.

Диски

Для долгосрочного энергонезависимого хранения данных и программного обеспечения, в настольных компьютерах использовались, как и сегодня, жесткие диски. Но в начале 90-х они обычно имели емкость от 40 до 500 Мбайт. Эти значения сегодня могут казаться ничтожными, но тогда этого было вполне достаточно для решения задач большинства пользователей. Жесткие диски того времени подключались через параллельный интерфейс IDE (Integrated Drive Electronics). Он был стандартом в течение длительного времени, так как предлагал достаточную скорость для технологий того периода.

А для внешнего хранения информации использовались гибкие диски 5,25” емкостью 360, 720 и 1200 Кбайт и 3,5” — 720 Кбайт и 1,44 Мбайт.

В современных ПК старшие модели жестких дисков уже достигли 30 Тбайт, гибкие же диски не используются уже более 10 лет.

Системная шина

Системная шина обеспечивала физическую связь между компонентами компьютера, включая процессор, оперативную память, жесткий диск и расширительные слоты. В начале девяностых основным типом системной шины был ISA (Industry Standard Architecture). Шина этого стандарта использовалась в большинстве настольных ПК и позволяла подключать различные устройства – видеокарты, звуковые карты и модемы. Однако с выпуском Intel Pentium появилась новая системная шина — PCI (Peripheral Component Interconnect), которая предлагала значительно более высокую пропускную способность. Эта шина стала стандартом для нескольких поколений процессоров.

В современных компьютерах роль системной шины стали исполнять внутренние шины процессора, соединяющие встроенные в процессор контроллеры и подсистемы. Остальные компоненты (внешняя видеокарта, модули оперативной памяти, диски и др.) современного ПК подключаются к процессору посредством шин PCI-Express.

Приводы и интерфейсы

Стандартными компонентами настольного ПК начала девяностых были еще и флоппи-диск, CD-ROM (привод для более новых моделей), параллельные (LPT) и последовательные (COM) порты для подключения периферийных устройств (таких как принтеры или модемы), а также VGA-порт для подключения CRT-монитора.

Увы, указанные приводы и порты покинули современные компьютеры. Информацию все чаще пересылают через беспроводные сети Wi-Fi и Bluetooth, а вместо указанных портов теперь USB, Gigabit (RJ-45), HDMI, Mini-DisplayPort.

Видеосистема

Видеокарты того времени обычно поддерживали разрешение от 640×480 до 800×600 пикселей и были способны отображать от 16 до 256 цветов. Более продвинутые модели поддерживали более высокое разрешение и широкую цветовую гамму, но стоили дорого и использовались в основном профессионалами и энтузиастами.

Мониторы начала 90-х годов были типа CRT (Cathode Ray Tube). Их часто называли ЭЛТ или просто «трубками». Большие и весьма тяжелые, обычно с диагональю экрана 14–21 дюйма, они, как правило, обеспечивали разрешение от 640×480 до 1024×768 пикселей. Большинство мониторов использовали стандарт VGA (Video Graphics) для подключения к компьютеру, хотя некоторые более продвинутые модели могли использовать стандарты SVGA (Super VGA) или XGA (Extended Graphics) для получения более высокого разрешения и лучшего качества изображения.

В дальнейшем мониторы ЭЛТ ушли в прошлое вместе с соответствующими стандартами и разъемами. Их место заняли мониторы на жидких кристаллах (ЖК, LCD).

Современные настольные компьютеры комплектуются мониторами ЖК, обладающими обычно разрешением 1920×1080 и подключаемыми обычно через разъемы HDMI или Mini-DisplayPort.

Блок питания

Блок питания обеспечивал электрическим током все компоненты системы. Обычно он мог выдавать от 200 до 300 ватт, его было достаточно для работы компонентов того времени. Это базовое описание настольного компьютера начала девяностых годов, хотя, конечно, детали могли варьироваться в зависимости от конкретной модели и производителя.

Возросшая многократно вычислительная мощь современных компьютеров потребовала соответствующего энергопитания, в результате чего не являются редкостью блоки мощностью 1000 Вт.

В следующей части  данной статьи — о ноутбуках начала девяностых.

(кликнуть мышью для увеличения картинки)


>>    Часть 2


  Виктор  Рудометов
Евгений  Рудометов

 >>    Часть 1


Эффект Пельтье

В кулерах Пельтье используется обычный, так называемый термоэлектрический холодильник, действие которого основано на эффекте Пельтье. Данный эффект назван в честь французского часовщика Жана Шарля Пельтье (Jean-Charles Athanase Peltier — французский часовщик и физик, автор трудов по термоэлектричеству, электромагнетизму и метеорологии, 1785‑1845 г.). Сделал свое открытие около двух столетий назад — в 1834 г.

Сам Жан Пельтье не совсем понимал сущность открытого им явления. Истинный смысл данного явления был установлен несколькими годами позже в 1838 году Эмилием Ленцем (Heinrich Friedrich Emil Lenz — российский физик немецкого происхождения, 1804–1865 г.).

В углубление на стыке двух стержней из висмута и сурьмы Ленц поместил каплю воды. При пропускании электрического тока в одном направлении капля воды замерзала. При пропускании тока в противоположном направлении образовавшийся лед таял. Тем самым было установлено, что при прохождении через контакт двух проводников электрического тока меняется температура. Знак данного изменения зависит от направления тока. При этом помимо джоулева тепла выделяется или поглощается дополнительное тепло. Оно получило название тепла Пельтье. А само явление было названо явлением Пельтье (эффектом Пельтье).

Данный эффект по своей сути является обратным по отношению к ранее открытому явлению Зеебека, наблюдаемому в замкнутой электрической цепи, состоящей из разнородных металлов (или полупроводников). Если температуры в местах контактов металлов или полупроводников разные, то в цепи появляется электрический ток. Это явление термоэлектрического тока и было открыто в 1821 году Томасом Зеебеком (Thomas Johann Seebeck — немецкий физик, 1770‑1831 г.).

В отличие от хорошо известного тепла Джоуля-Ленца, которое пропорционально квадрату силы тока, тепло Пельтье пропорционально первой степени силы тока и меняет знак при изменении направления последнего. Тепло Пельтье, как показали экспериментальные исследования, можно выразить формулой:

Q_п = П ×·q,

где q — количество прошедшего электричества (q = I ´ t), П — коэффициент Пельтье, величина которого зависит от природы контактирующих материалов и от их температуры.

Тепло Пельтье Q_п считается положительным, если оно выделяется, и отрицательным, если оно поглощается.

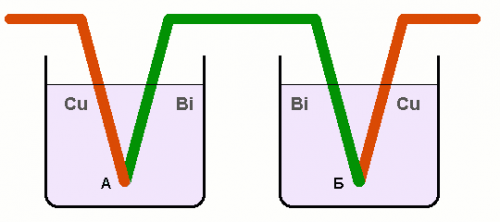

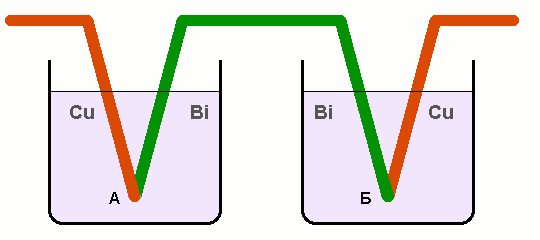

Рис. 1. Схема опыта для измерения тепла Пельтье, Cu — медь, Bi — висмут
            (кликнуть мышью для увеличения картинки)

В представленной схеме опыта (рис. 1) измерения тепла Пельтье при одинаковом сопротивлении проводов R (Cu+Bi), опущенных в калориметры, выделится одно и то же джоулево тепло в каждом калориметре, а именно:

Q = R ´ I² ´ t

Тепло Пельтье, напротив, в одном калориметре будет положительно, а в другом отрицательно. В соответствии с данной схемой можно измерить тепло Пельтье и вычислить значения коэффициентов Пельтье для разных пар проводников.

Необходимо отметить, что коэффициент Пельтье находится в существенной зависимости от температуры. Некоторые значения коэффициента Пельтье для различных пар металлов представлены в таблице 1 (T — температура в градусах Кельвина, П — коэффициент Пельтье).

Таблица 1. Значения коэффициента Пельтье для различных пар металлов

Коэффициент Пельтье, являющийся важной технической характеристикой материалов, как правило, не измеряется, а вычисляется через коэффициент Томсона:

П = a × T,

где П — коэффициент Пельтье, a — коэффициент Томсона, T — абсолютная температура.

Открытие эффекта Пельтье оказало большое влияние на последующее развитие физики, а в дальнейшем и различных областей техники.

Итак, суть открытого эффекта заключается в следующем: при прохождении электрического тока через контакт двух проводников, сделанных из различных материалов, в зависимости от его направления, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Степень проявления данного эффекта в значительной мере зависит от материалов выбранных проводников и используемых электрических режимов.

Классическая теория объясняет явление Пельтье тем, что электроны, переносимые током из одного метала в другой, ускоряются или замедляются под действием внутренней контактной разности потенциалов между металлами. В первом случае кинетическая энергия электронов увеличивается, а затем выделяется в виде тепла. Во втором случае кинетическая энергия электронов уменьшается, и эта убыль энергии пополняется за счет тепловых колебаний атомов второго проводника. В результате происходит охлаждение. Более полная теория учитывает изменение не потенциальной энергии при переносе электрона из одного металла в другой, а изменение полной энергии.

Эффект Пельтье, как и многие термоэлектрические явления, выражен особенно сильно в цепях, составленных из полупроводников с электронной (n-тип) и дырочной (p-тип) проводимостью. Такие полупроводники называются, соответственно, полупроводниками с n- и p-тиnами проводимости или просто полупроводниками n- и p-типа.

Рассмотрим термоэлектрические процессы, происходящие в контакте таких полупроводников.

Допустим, электрическое поле имеет такое направление, что электроны в электронном полупроводнике и дырки в дырочном полупроводнике будут двигаться навстречу друг другу. Электрон из свободной зоны электронного полупроводника после прохождения через границу раздела попадает в заполненную зону дырочного полупроводника и там занимает место дырки. В результате такой рекомбинации освобождается энергия, которая выделяется в контакте в виде тепла. Этот процесс иллюстрирует рис. 2.

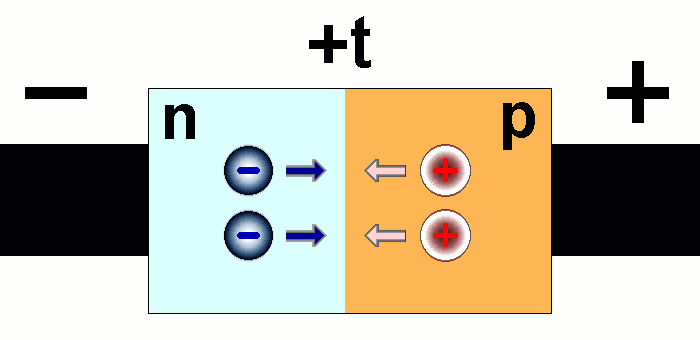

Рис. 2. Выделение тепла Пельтье в контакте полупроводников n- и p-типа
            (кликнуть мышью для увеличения картинки)

В случае изменения направления электрического поля на противоположное, электроны в электронном полупроводнике и дырки в дырочном полупроводнике будут двигаться в противоположные стороны. Дырки, уходящие от границы раздела, будут пополняться в результате образования новых пар при переходах электронов из заполненной зоны дырочного полупроводника в свободную. На образование таких пар требуется энергия, которая поставляется тепловыми колебаниями атомов решетки. Электроны и дырки, образующиеся при рождении таких пар, увлекаются в противоположные стороны электрическим полем. Поэтому пока через контакт идет ток, непрерывно происходит рождение новых пар. В результате в контакте тепло будет поглощаться. Этот процесс иллюстрирует рис. 3.

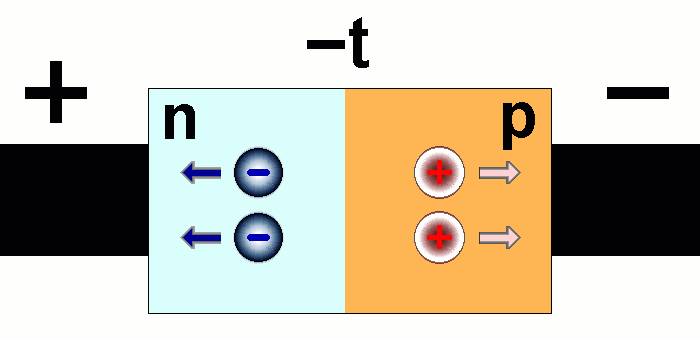

Рис. 3. Поглощение тепла Пельтье в контакте полупроводников n- и p-типа
            (кликнуть мышью для увеличения картинки)

Итак, в зависимости от направления электрического тока через контакт полупроводников разного типа — p-n- и n-p-переходов вследствие взаимодействия зарядов, представленных электронами (n) и дырками (p), рекомбинации и образования пар зарядов энергия (тепло) либо выделяется, либо поглощается. Использование полупроводников p- и n-типа проводимости в термоэлектрических холодильниках иллюстрирует рис. 4.

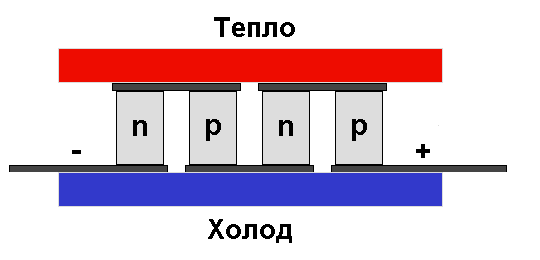

Рис. 4. Использование полупроводников p- и n-типа в термоэлектрических элементах
            (кликнуть мышью для увеличения картинки)

Объединение большого количества пар полупроводников p- и n-типа позволяет создавать охлаждающие элементы — термоэлектрические модули (полупроводниковые модули Пельтье, далее — модули Пельтье) сравнительно большой мощности. Такие модули способны охлаждать объекты со значительными уровнями теплообразования.

Структура полупроводникового термоэлектрического модуля представлена на рис. 5.

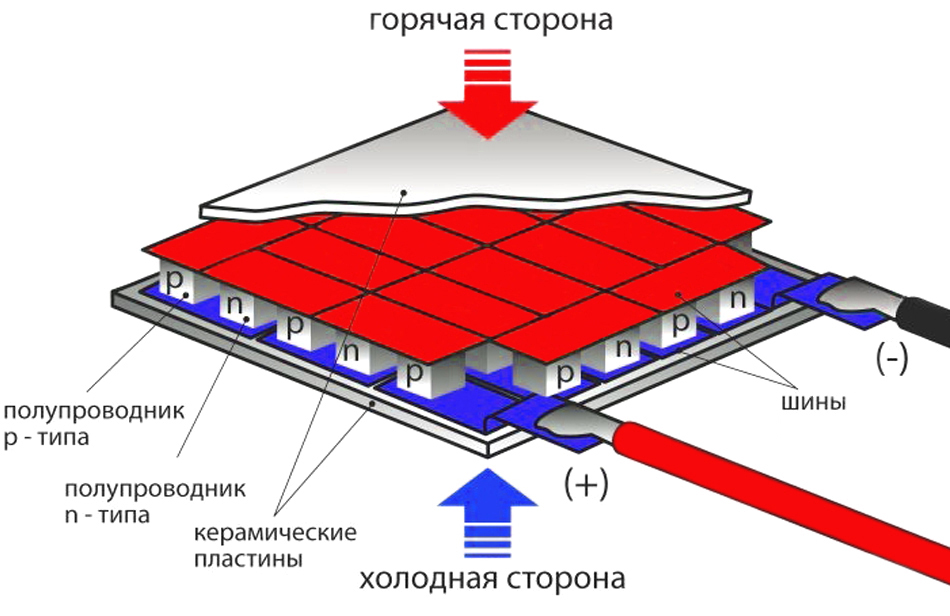

Рис. 5. Структура термоэлектрического модуля (полупроводникового модуля Пельтье)
            (кликнуть мышью для увеличения картинки)

Примеры модулей Пельтье рассмотрены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Часть 3


В заключение необходимо подчеркнуть, что полученные результаты, как и предполагалось, демонстрируют значительную зависимость параметров подсистем от используемых в них модулей. Производительность действительно увеличивается при использовании более совершенных модулей SO-DIMM и M.2 SSD.

При этом особенно удивительно, что вариант с менее скоростными, но более емкими модулями оперативной памяти, оказался производительнее по сравнению со штатным вариантом. Действительно, замена в подсистеме ОЗУ мини-ПК NUC10i5FNKPA2 штатных модулей SO-DIMM DDR4-2400 от Kingston (Kingston KVR26S19S6/4) на альтернативный вариант в лице SO-DIMM DDR4-2400 от Micron (Crucial CT16G4SFD824A) привела к ускорению операций чтения примерно на 12%, операций записи — на 8%.

Замена же штатного накопителя M.2 SSD от Kingston на более скоростную и более емкую модель M.2 SSD от Intel показала еще более впечатляющие результаты ускорения. Действительно, последовательное чтение — рост в 3,2 раза, последовательная запись — рост в 1,8 раза, а для случайных операций увеличение оказалось еще более значительным — более чем двукратное. Все это особенно важно для задач, которым требуется оперативный доступ к внутреннему накопителю для быстрого чтения и записи данных.

Остается добавить, что полученные оценки демонстрируют результаты модернизации готовой системы Intel NUC 10. Однако все это ни в коей мере не умаляют достоинств готовых решений с установленными производителем аппаратно-программными компонентами, обеспечивающими работу «сразу из коробки». Окончательный выбор же между полностью готовым к работе мини-ПК и соответствующим набором, требующим доукомплектования недостающими компонентами, остается за потенциальным пользователем.

Итак, если «крестовая» отвертка, внутренние разъемы, компьютерные компоненты, а также перспектива самостоятельной установки 64-разрядной операционной системы Microsoft Windows 10 в вариантах Home или Pro или же более современных версий в лице Microsoft Windows 11 не пугают, то свой взгляд можно и даже, пожалуй, целесообразно остановить на одной из моделей Kit. Это позволит сразу скомпоновать оптимальную для планируемых задач систему, установив соответствующие модули оперативной и энергонезависимой памяти. При этом на сайте Intel нетрудно найти перечень верифицированных моделей всех недостающих компонентов, сознавая, впрочем, что указанными вариантами список совместимых элементов не исчерпывается. И конечно, на сайте производителя есть еще и документы с описанием моделей и подробные пошаговые инструкции всех необходимых операций сборки, настройки и модернизации Intel NUC 10 силами профессионалов и опытных компьютерных энтузиастов. Ну а для других пользователей, которые не хотят или не могут самостоятельно заниматься компьютерным конструированием, есть полностью готовые к использованию модели Mini PC. При этом независимо от сделанного выбора следует помнить, что у пользователей всегда имеется возможность поменять модули оперативной памяти, накопители, а также варианты операционных систем, независимо от выбранных моделей Kit или Mini PC, выполненных как в конструктиве Slim, так и Tall.

>>    Часть 1


Сокращенные версии статьи:

• Стоит ли апгрейдить Intel NUC 10?
• Стоит ли апгрейдить Intel NUC 10? / IT-Expert. 2022, №4, с.38-43
• Модернизация Intel NUC. / Вы и ваш компьютер. 2021, №4, с.12-16

Дополнительные материалы:

• Экспресс-тест Intel NUC10 Performance Mini PC
• Архитектура мини-ПК Intel NUC10i5FNKPA
• Производительность Intel NUC10i5FNKPA
• 32GB vs 8GB в Intel NUC10i5FNK
• Intel NUC10i5FNK: Kit и Mini PC
• Архитектура мини-ПК Intel NUC8i7INHJA
• Экспресс-тест Intel SSDPEKKW020T8
• M.2 SSD Intel 760p 2TB

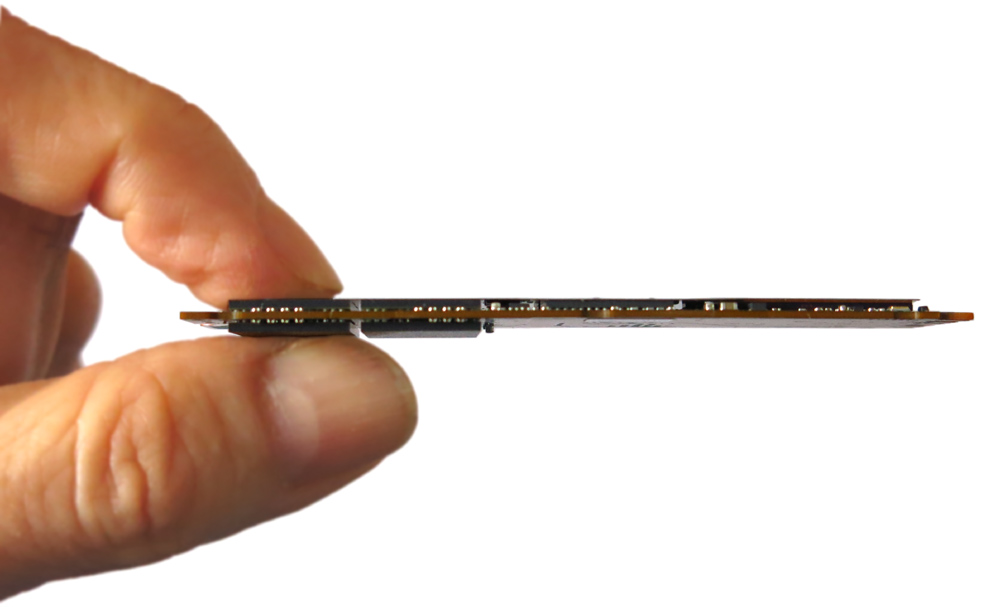

• Модули Crucial CT16G4SFD824A в Intel NUC7i7BNHX1

Евгений Рудометов


Часть 2


Как и предсказывалось, не менее интересные результаты были получены в процессе модернизации дисковой подсистемы Intel NUC 10. В исследовании использовались две конфигурации дисковой подсистемы: 256 Гбайт и 2048 Гбайт. При этом в конфигурации данного компьютера были сохранены штатные модули ОЗУ в лице двух модулей Kingston KVR26S19S6/4 с общим объемом 8 Гбайт.

Первая конфигурация с информационным объемом дисковой подсистемы 256 Гбайт является штатной и представлена модулем M.2 Kingston SSD 256 GB (модель Kingston U-SNS8154P3/256GJ). Об этом накопителе из документов его производителя известно лишь то, что Kingston U-SNS8154P3/256GJ — это “M.2 2280 x2 256 GB SSD” c “PCIe Gen. 3 NVMe 1.2”. К сожалению, для пользователей подобных изделий нет очень важных показателей. К ним относятся, например, скоростные параметры, время наработки на отказ (MTBF) и данные об износоустойчивости (ресурс перезаписи данных, TBW). Не помешала бы пользователям и информация об энергопотреблении, примененном контроллере, особенностях кэширования информации и типе используемых микросхем флеш-памяти, влияющих на скорость обработки данных. Кстати, даже при наличии в архитектуре мини-ПК четырех линий PCIe подключение этого накопителя выполняется только через две линии PCIe. Это обстоятельство не позволяет надеяться на очень высокие значения скоростей чтения/записи, что, впрочем, подтверждается тестированием, результаты которого приведены ниже. Внешний вид этого накопителя (далее — SSD 256 GB) представлен на рис. 7.

Вторая конфигурация с информационным объемом дисковой подсистемы 2048 Гбайт представлена модулем M.2 Intel SSD 2048 GB — Intel SSD 760p Series 2.048 TB, в каталоге данное изделие обозначено как модель SSDPEKKW020T8. Как следует из технических документов, приведенных на сайте производителя этого накопителя, данный модуль SSD создан на основе микросхем 3D NAND, форм-фактор — M.2 2280, интерфейс — PCIe NVMe 3.1 x4. Подключение этого изделия в Intel NUC 10 осуществляется через четыре линии PCIe Gen. 3, что вместе с используемыми элементами и реализованными технологиями обеспечивает очень высокие скоростные характеристики накопителя. Действительно, объявлены производителем следующие скоростные параметры: последовательные чтение/запись — 3230/1625 Мбайт/с, случайные чтение/запись — 340000/275000 IOPS. Энергопотребление этого накопителя: активный режим — 70 мВт, режим простоя — 25 мВт. Параметры надежности: время наработки на отказ (MTBF) — 1,6 млн час, износоустойчивость (TBW) — 576 Тбайт. Внешний вид этого накопителя (далее — SSD 2048 GB) представлен на рис. 7 вместе со штатным модулем SSD 256 GB.

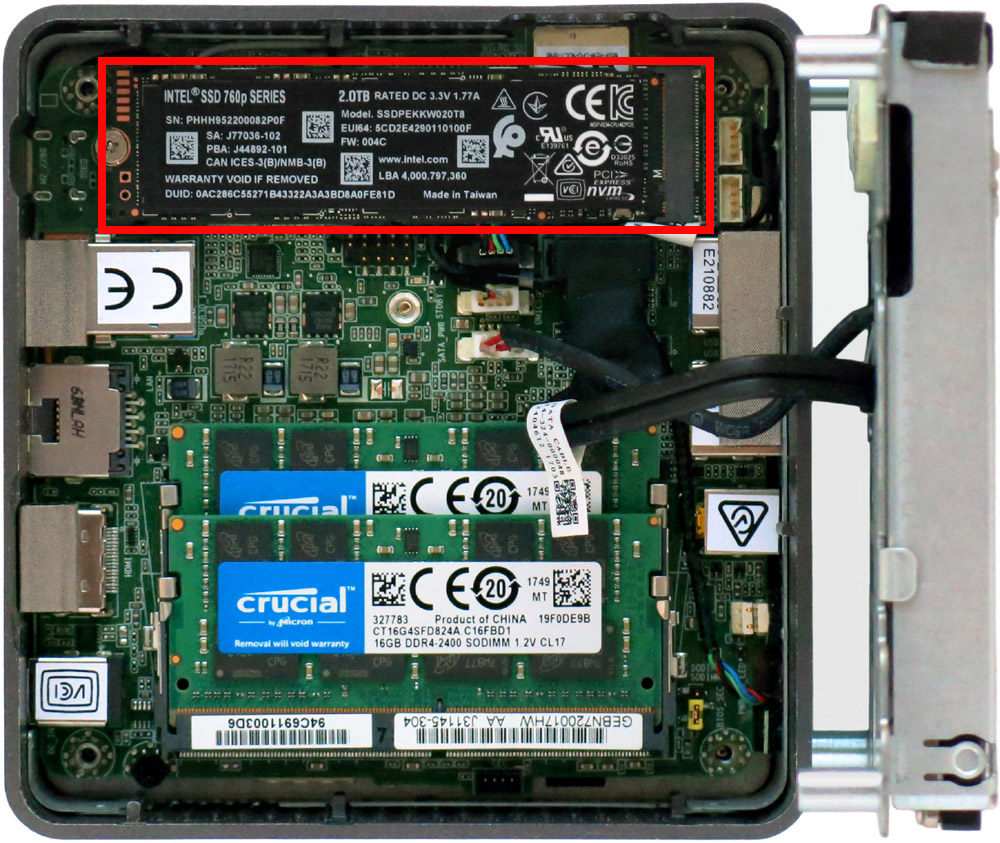

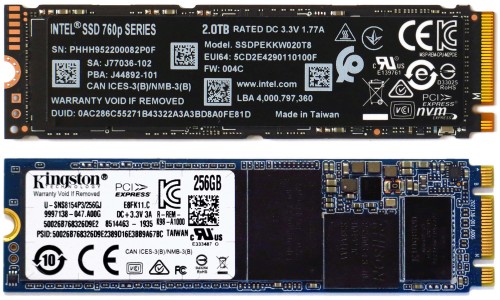

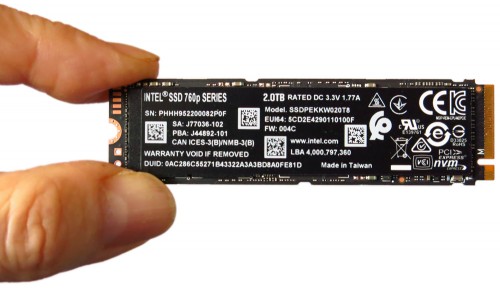

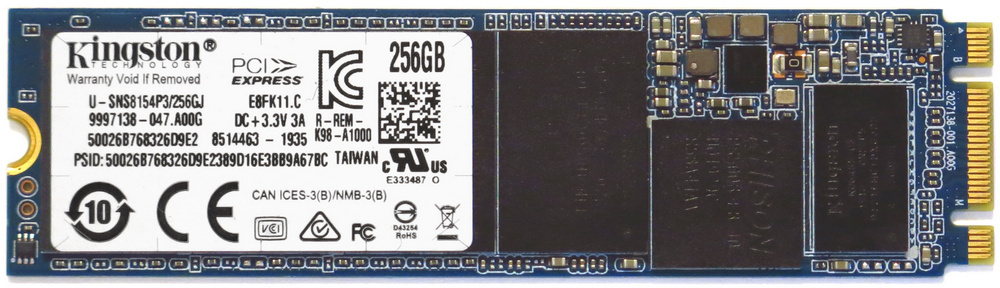

Рис. 7. Модули SSD 256 GB и 2048 GB
            (кликнуть мышью для увеличения картинки)

Прежде, чем перейти к результатам исследования дисковой подсистемы с SSD 256 GB и SSD 2048 GB, необходимо еще раз напомнить, что архитектура и конструктив мини-ПК NUC10i5FNKPA2, а также родственного ему набора NUC10i5FNK2, предусматривают наличие только одного накопителя. Для полноценной работы компьютера, конечно, требуется еще и наличие операционной системы, установленной на этот накопитель.

В случае SSD 256 GB никаких аппаратно-программных проблем не возникает, так как этот накопитель является частью штатного комплекта NUC10i5FNKPA2. На этот накопитель операционная система уже установлена производителем данного устройства, что и обеспечивает потенциальному пользователю работу «из коробки». После добавления к операционной системе тестовых программ можно практически сразу переходить к исследованию возможностей компьютера.

А вот с SSD 2048 GB все несколько сложнее. На этот изначально «пустой» SSD до его  тестирования следует установить операционную систему и, конечно, тестовые программы. Вообще говоря, для опытного пользователя это не является сложной проблемой. Однако для корректного сравнения между собой обоих накопителей SSD целесообразно иметь на них одинаковое системное и прикладное программное обеспечение. Как вариант, формирование необходимого программного обеспечения на SSD 2048 GB можно осуществить через операцию клонирования SSD 256 GB.

Операцию клонирования можно выполнить разными способами. Самым простым и оптимальным является использование специального внешнего контейнера под M.2 SSD с внутренним интерфейсом PCIe x2/x4 и внешним интерфейсом USB 3. Однако в данном случае указанная операция была выполнена на мини-ПК NUC8i7INHJA. Эта модель, выпущенная в корпусе Tall, допускает установку двух накопителей: M.2 SSD и 2.5” HDD/SSD. При выполнение операции клонирования системным диском выступил встроенный 2,5” HDD. С помощью программы Acronis с накопителя SSD 256 GB, установленного вторым накопителем, информация копировалась на внешний диск, подключенный через порт USB. Потом вместо SSD 256 GB в систему устанавливался накопитель SSD 2048 GB, и с помощью Acronis информация копировалась на SSD 2048 GB.

В результате указанных действий на SSD 256 GB и SSD 2048 GB была обеспечена идентичность программного обеспечения, включая все настройки. Устанавливая по очереди указанные накопители (рис. 7) в NUC10i5FNKPA2, можно было осуществлять их тестирование.

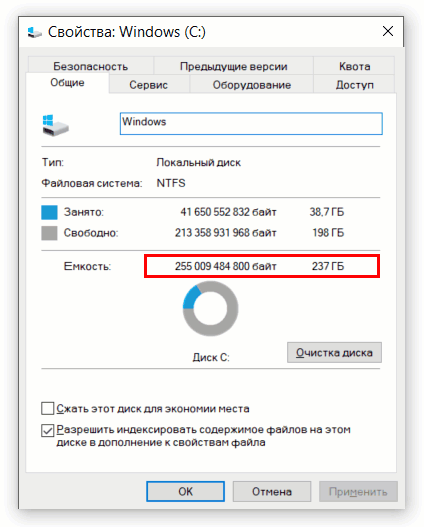

Оценки емкостных параметров дисковой подсистемы, представленной системным логическим диском (диск C:) и созданной на основе штатного накопителя SSD 256 GB (рис. 7), были выполнены с помощью штатных средств Microsoft Windows 10 Home 64-bit. Результаты приведены на рис. 8.

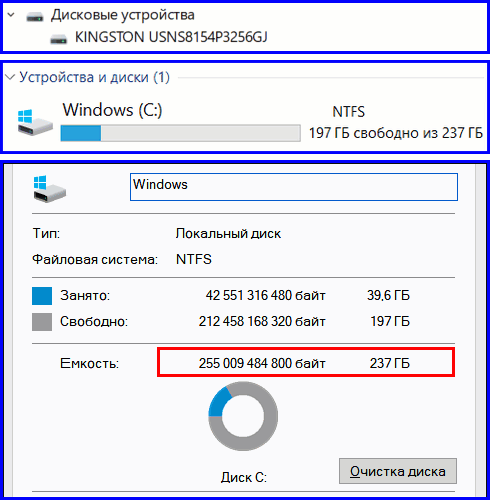

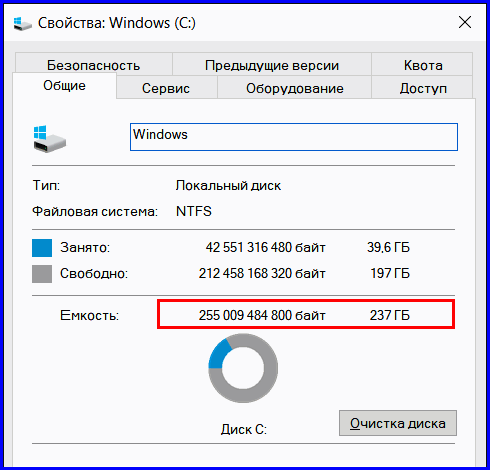

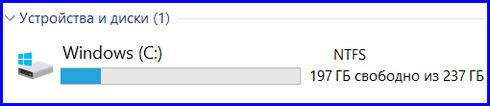

Рис. 8. Емкостные параметры дисковой подсистемы с SSD 256 GB

Традиционно емкость накопителей их производители выражают в десятичных единицах. В них информационная емкость диска, доступная для системных и пользовательских программ, равна 255 009 484 800 байт. В более привычных для компьютерных специалистов двоичных единицах она составляет 237 Гбайт.

Оценивая данные показатели, необходимо отметить, полная емкость накопителя в действительности несколько больше. Дело в том, что небольшая часть информационного пространства, составляющая примерно 1,1 Гбайт (менее 0,5% от общей емкости), занята под системные нужды: 100 Мбайт — системный раздел, зарезервированный и используемый операционной системой, 1 Гбайт — раздел Recovery, необходимый для ее восстановления. Эта часть является скрытой и недоступной, например, для данных и инсталляции системных и прикладных программ. Для оценки всей информационной емкости накопителя SSD 256 GB необходимо к значениям, приведенным на рис. 8, прибавить размер скрытых разделов. Распределение информационного пространства SSD 256 GB представлено на рис. 9.

Рис. 9. Распределение информационного пространства SSD 256 GB
            (кликнуть мышью для увеличения картинки)

Скоростные возможности дисковой подсистемы с SSD 256 GB были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены на рис. 10 и рис. 11.

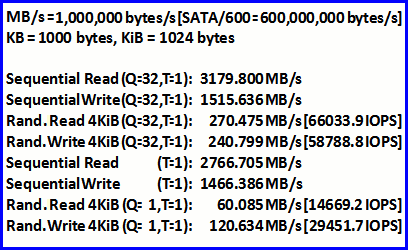

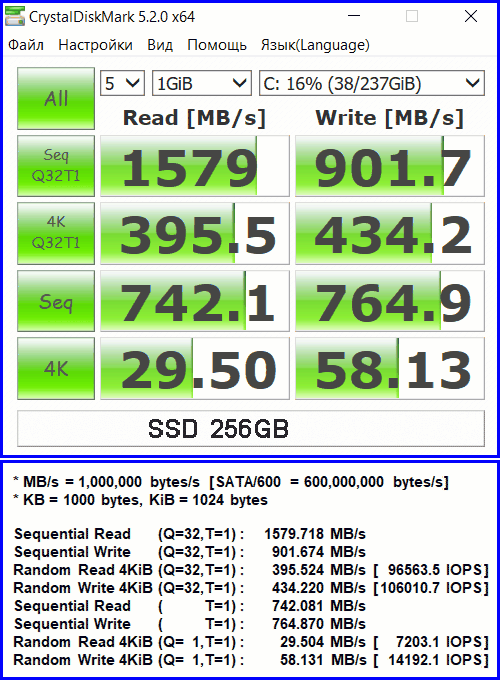

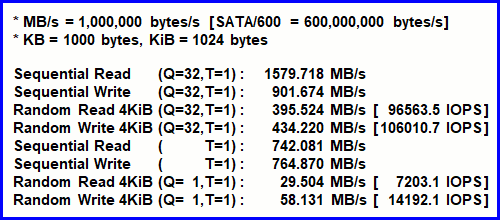

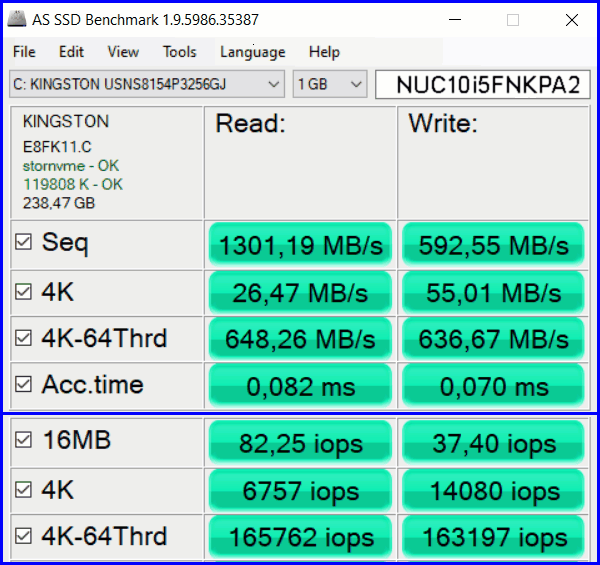

Рис. 10. Оценка скоростных параметров дисковой подсистемы с SSD 256 GB, выполненная CrystalDiskMark
            (кликнуть мышью для увеличения картинки)

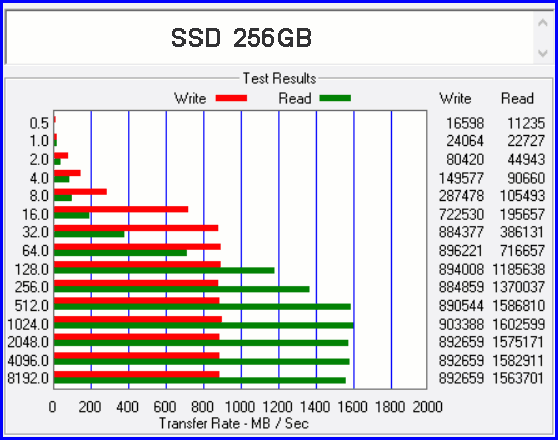

Рис. 11. Оценка скоростных параметров дисковой подсистемы с SSD 256 GB, выполненная ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

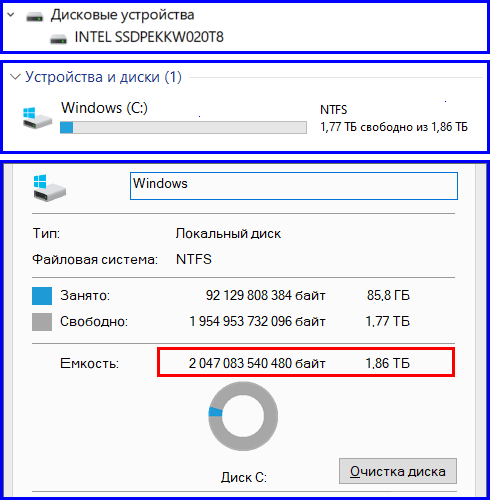

Оценки емкостных параметров дисковой подсистемы с накопителем SSD 2048 GB (рис. 7), который в процессе тестирования сменил штатный накопитель SSD 256 GB, были выполнены также с помощью встроенных средств Microsoft Windows 10 Home 64-bit. Результаты этой оценки приведены на рис. 12.

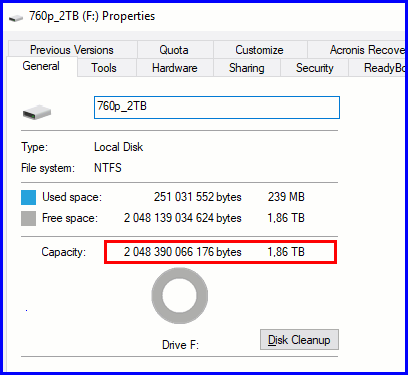

Рис. 12. Емкостные параметры дисковой подсистемы с SSD 2048 GB

В десятичных единицах доступная емкость в этой конфигурации составляет 2 047 083 540 480 байт, а в двоичных — 1,86 Тбайт. Оценивая эти значения, необходимо отметить, что, как и в варианте с SSD 256 GB, здесь также небольшая часть информационного пространства накопителя является скрытой. Как и в предыдущем варианте, эту часть нельзя использовать для  системных и пользовательских приложений, решающих поставленные задачи. Однако доступная емкость этого варианта дисковой подсистемы является очень высокой. И, как и в случае с SSD 256 GB, для оценки информационных возможностей накопителя SSD 2048 GB необходимо к значениям, приведенным на рис. 12, прибавить размер скрытых разделов. Остается добавить, что модели двухтерабайтных накопителей обычно имеют существенно меньшие емкостные показатели и, как правило, не превышают 2 000 000 000 000 байт, здесь же явно больше объявленных 2048 000 000 байт.

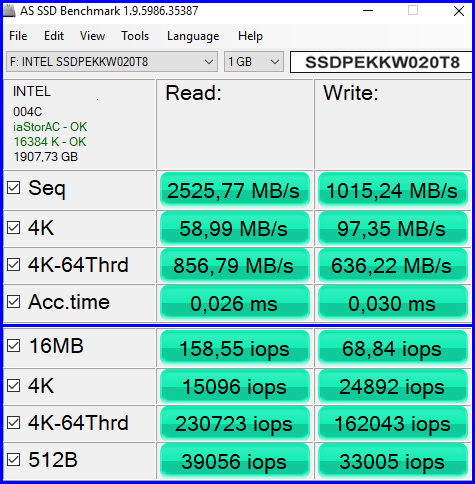

Скоростные возможности дисковой подсистемы с SSD 2048 GB были оценены с помощью тех же тестовых программ, которые использовались с SSD 256 GB. При этом благодаря клонированию все настройки, включая параметры BIOS Setup, были теми же, что и в случае SSD 256 GB. Полученные результаты тестирования дисковой подсистемы с SSD 2048 GB приведены на рис. 13 и рис. 14.

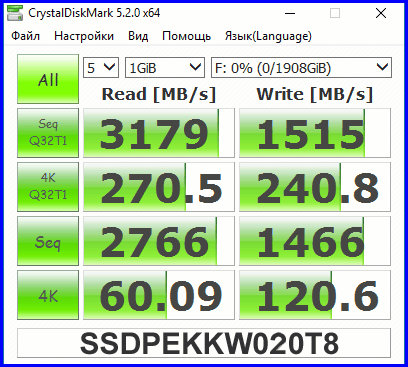

Рис. 13. Оценка скоростных параметров дисковой подсистемы с SSD 2048 GB, выполненная CrystalDiskMark
            (кликнуть мышью для увеличения картинки)

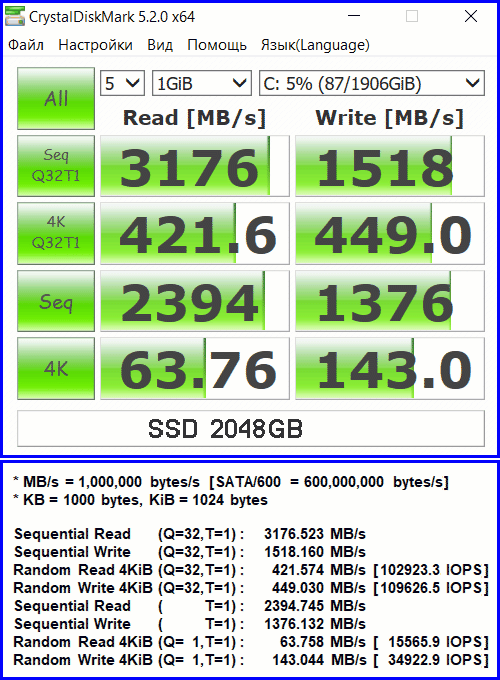

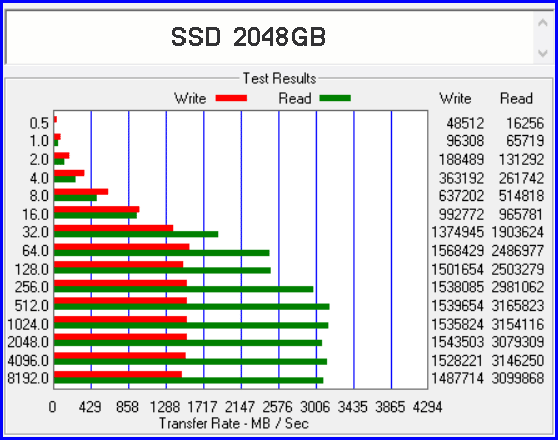

Рис. 14. Оценка скоростных параметров дисковой подсистемы с SSD 2048 GB, выполненная ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

Оценивая результаты тестирования дисковой подсистемы в вариантах с накопителями SSD 256 GB и SSD 2048 GB, следует обратить внимание на то, что, как и в случае модулей оперативной памяти, замена штатных накопителей на альтернативные также существенно повысила скоростные параметры соответствующей подсистемы.

В следующей части  данной статьи — выводы.

>>    Часть 4


Евгений Рудометов


Часть 1


Итак, скоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 (далее просто Intel NUC 10) с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD.

Основные компоненты, использованные в исследуемой системе:

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш — 6 Мбайт, TDP — 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — встроенная в процессор Intel UHD Graphics,
• Оперативная память — 2×4 GB (Kingston SO-DIMM DDR4-2666) и 2×16 GB (Crucial SO-DIMM DDR4-2400),
• Дисковая подсистема — M.2 Kingston SSD 256 GB и M.2 Intel SSD 760p 2048 GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240 V / 50-60 Hz; output — 19 V, 4,74 А, 90 W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

Как следует из приведенного описания тестовых вариантов, в исследовании подсистемы оперативной памяти использовались две конфигурации подсистемы оперативной памяти (ОЗУ): 8 Гбайт и 32 Гбайт. Тестирование осуществлялось с помощью предварительно установленных программных пакетов: AIDA64 Business, PassMark PerformanceTest.

Первая конфигурация с информационным объемом 8 Гбайт представлена двумя модулями SO-DIMM DDR4-2666 производства Kingston —  модели Kingston KVR26S19S6/4. Каждый модуль имеет объем 4 Гбайт. Основные параметры согласно опубликованным производителем техническим данным, доступным для пользователей: 512 M×64-bit (4 GB), DDR4-2666, CL19, 260-pin SO-DIMM, VDD=1.2 V Typical. Внешний вид данного модуля оперативной памяти (4 GB) представлен на рис. 2.

Вторая конфигурация с информационным объемом 32 Гбайт представлена двумя модулями SO-DIMM DDR4-2400 производства Micron — модели Crucial CT16G4SFD824A. Каждый модуль имеет объем 16 Гбайт. Основные параметры: PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 2048 Meg×64, 260-pin SO-DIMM, 1.2 V. Внешний вид данного модуля оперативной памяти (16 GB) представлен на рис. 2 вместе с Kingston KVR26S19S6/4 (4 GB).

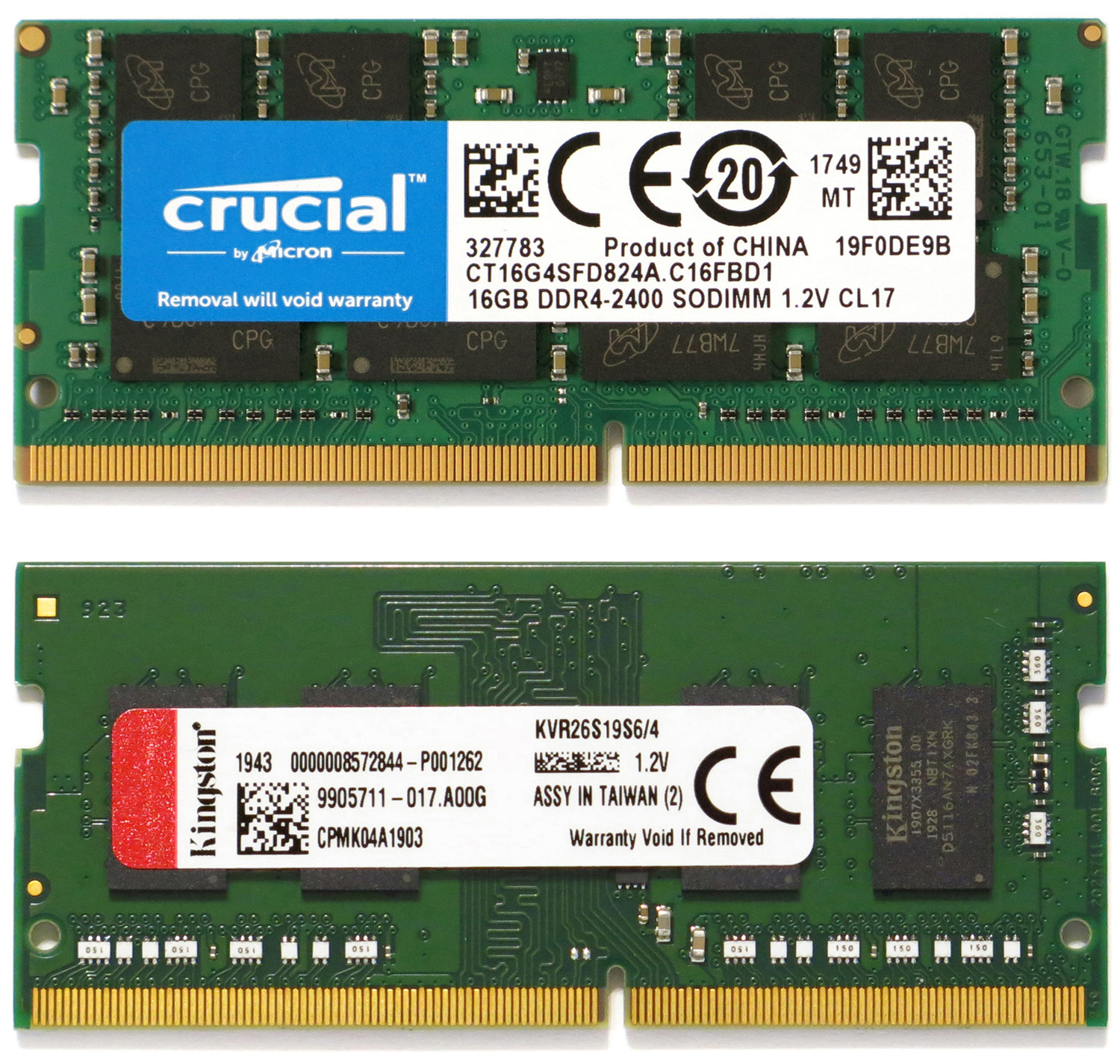

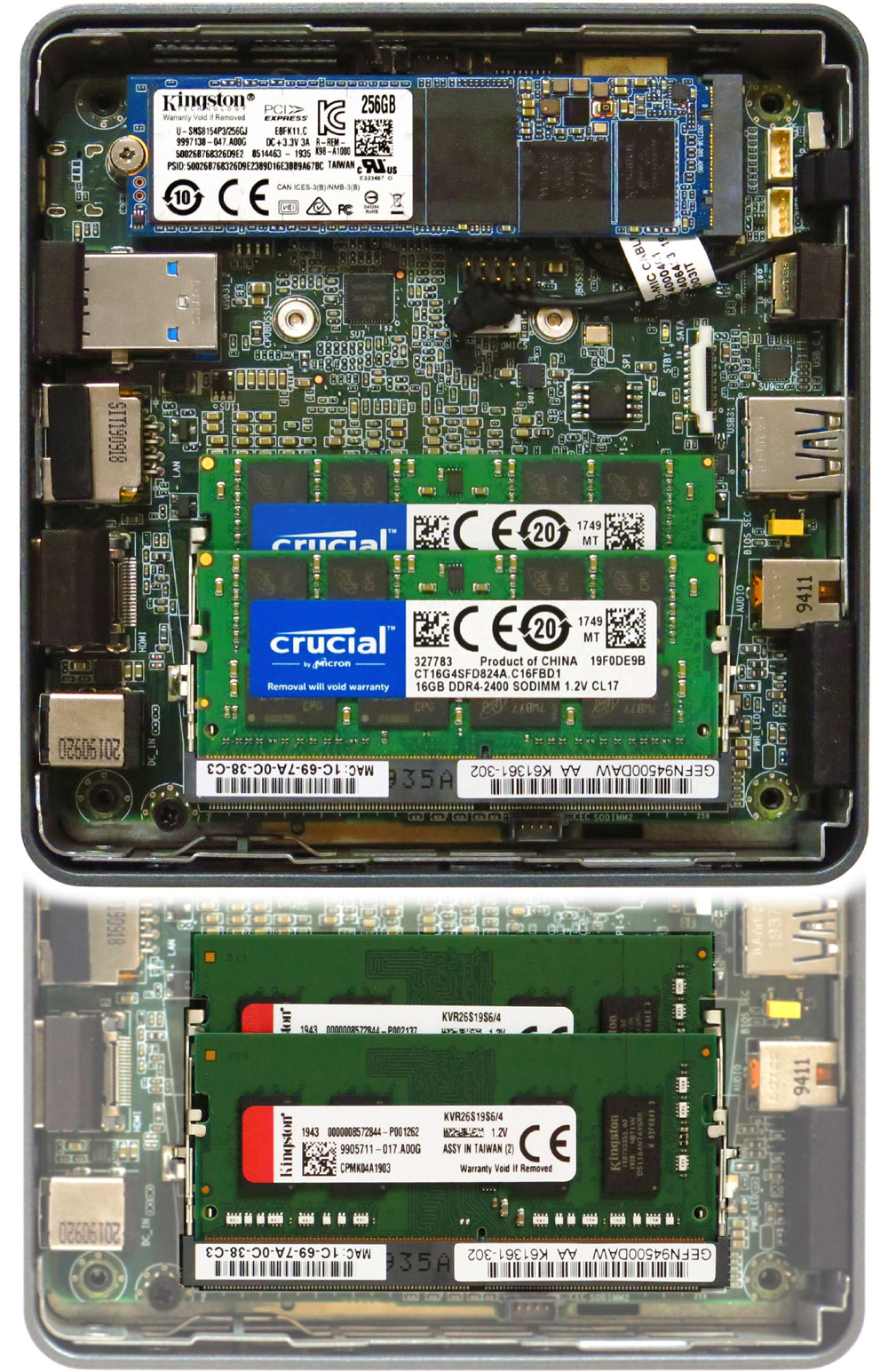

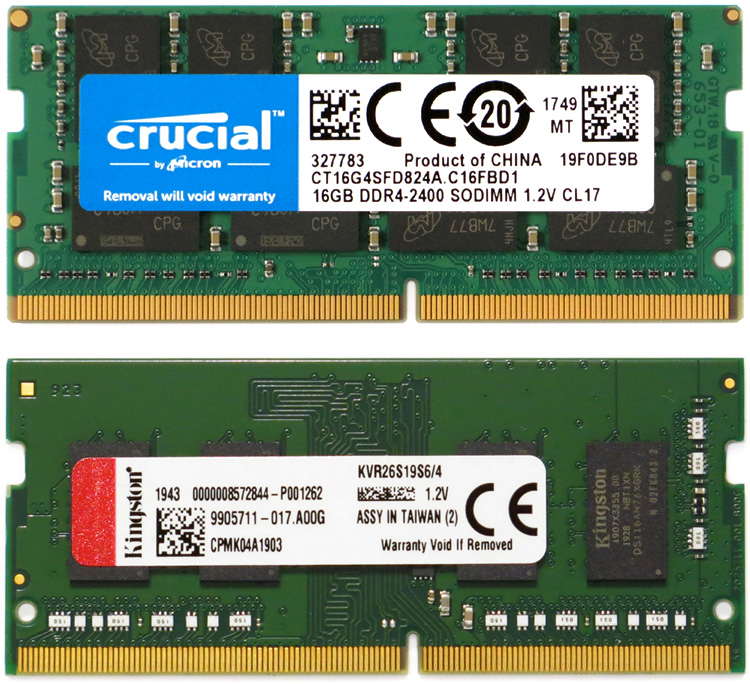

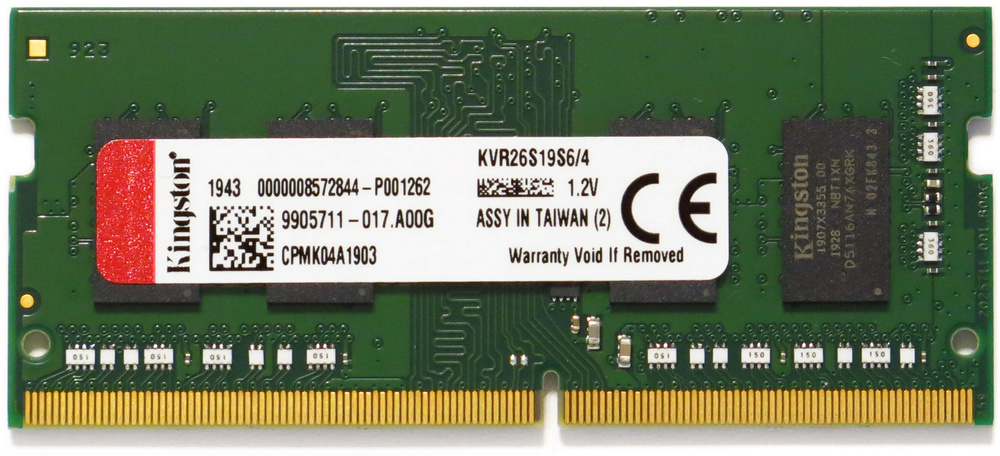

Рис. 2. Модули ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

На рис. 3 приведены параметры модулей Kingston KVR26S19S6/4 и Crucial CT16G4SFD824A, определенные AIDA64 Business и используемые в подсистеме оперативной памяти Intel NUC 10.

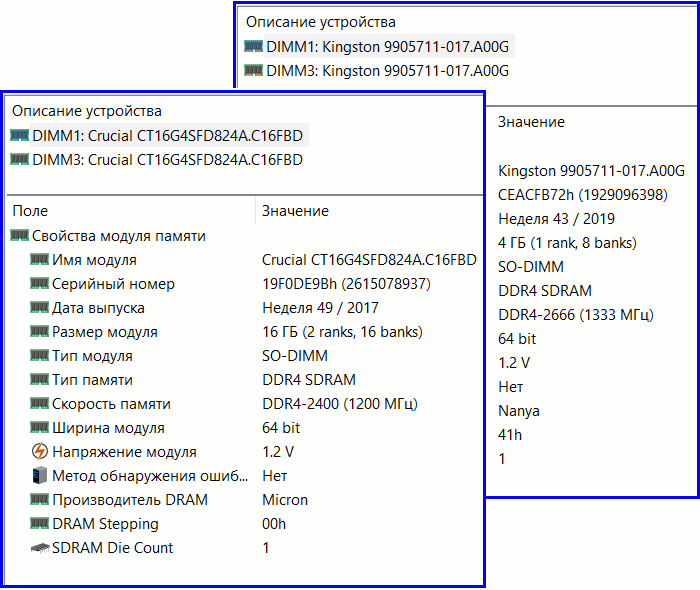

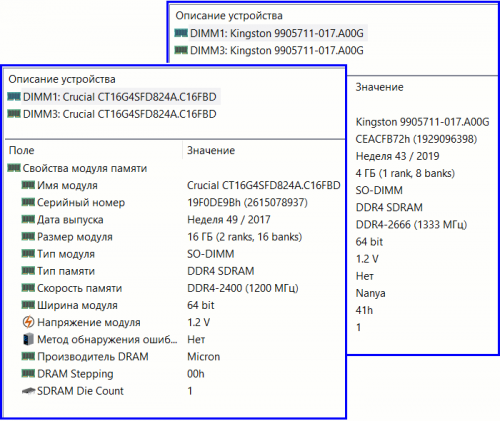

Рис. 3. Характеристики модулей ОЗУ 4 GB и 16 GB
            (кликнуть мышью для увеличения картинки)

Далее представлены результаты тестирования подсистемы оперативной памяти обеих конфигураций при сохранении в системе штатного накопителя M.2 Kingston SSD 256 GB.

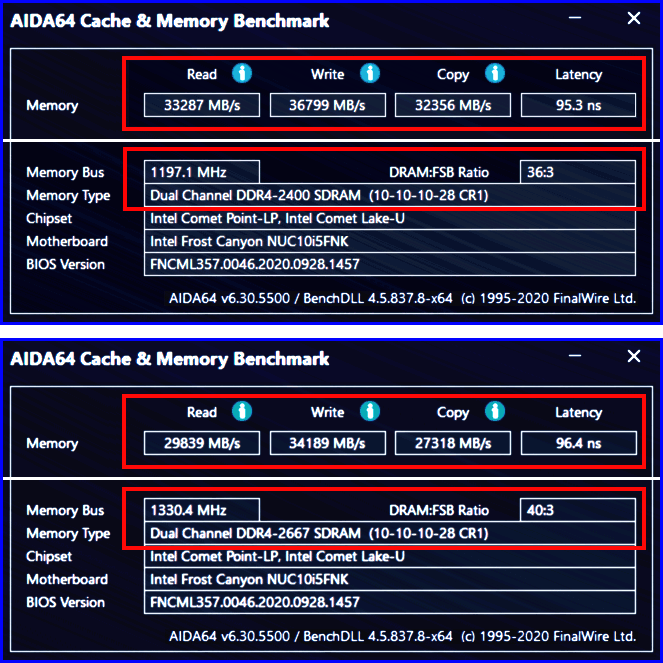

Результаты оценки скоростных параметров подсистемы ОЗУ для вариантов 2×4 GB и 2×16 GB, полученные с помощью тестов AIDA64 Cache & Memory Benchmark и AIDA64 GPGPU Benchmark, входящих в состав программного пакета AIDA64 Business, приведены на рис. 4 и рис. 5.

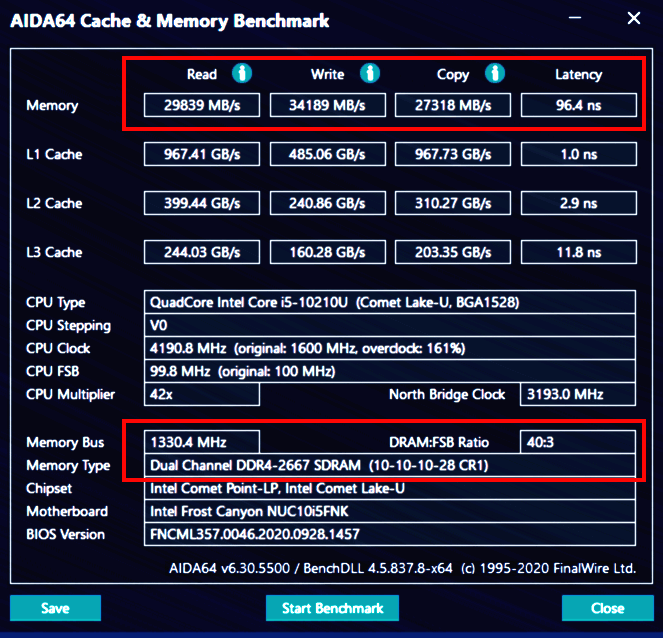

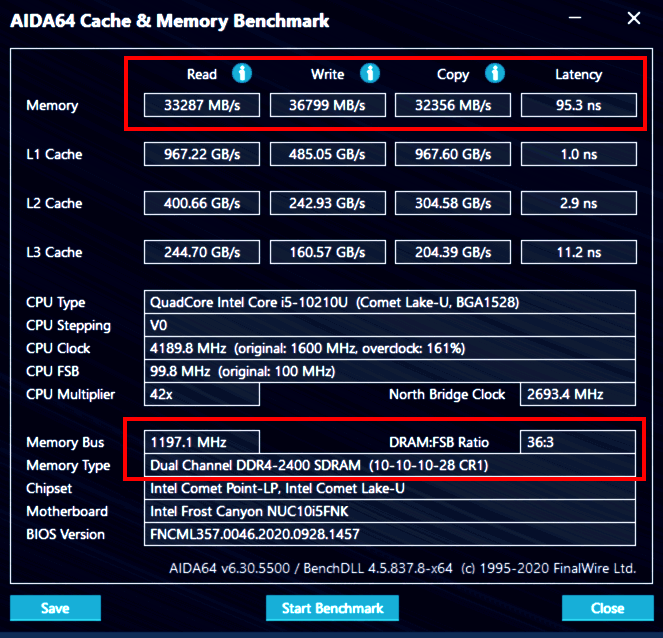

Рис. 4. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

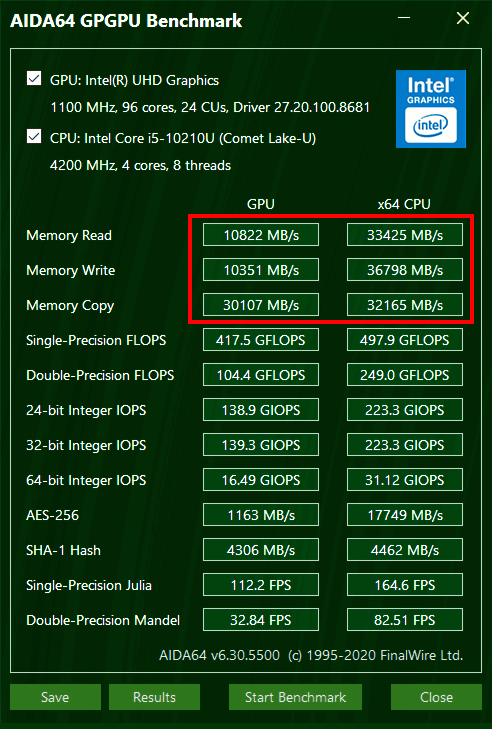

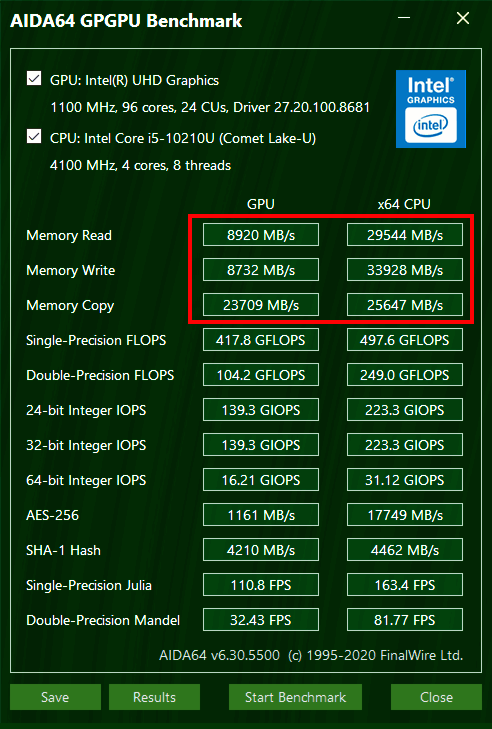

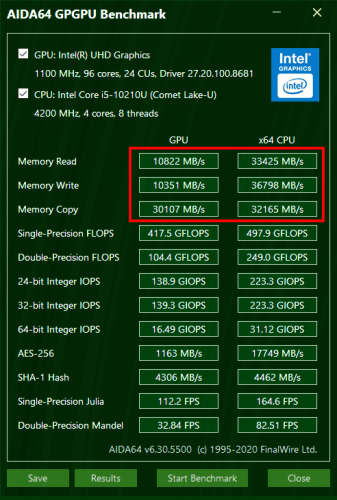

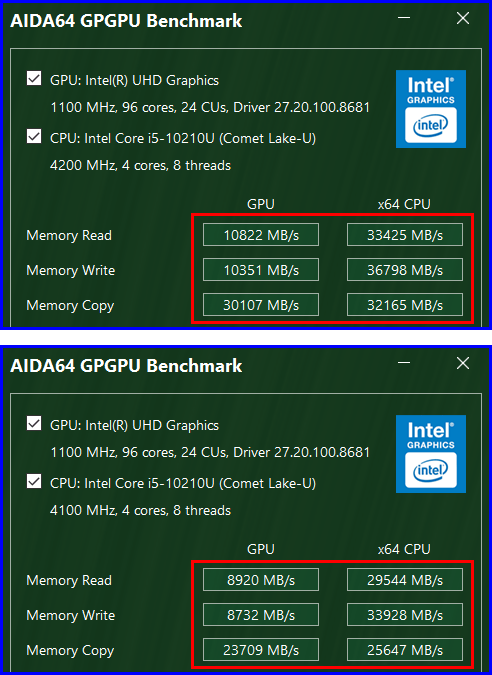

Рис. 5. Оценка подсистемы ОЗУ из 2×4 GB и 2×16 GB тестом AIDA64 GPGPU Benchmark
            (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью теста Memory Mark пакета PassMark PerformanceTest (PassMark Software), приведены на рис. 6.

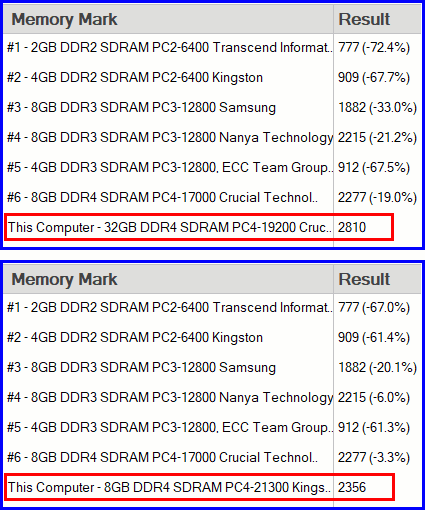

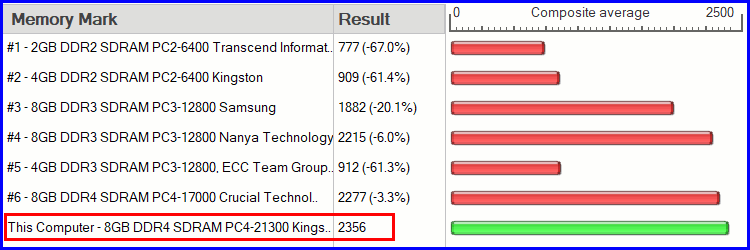

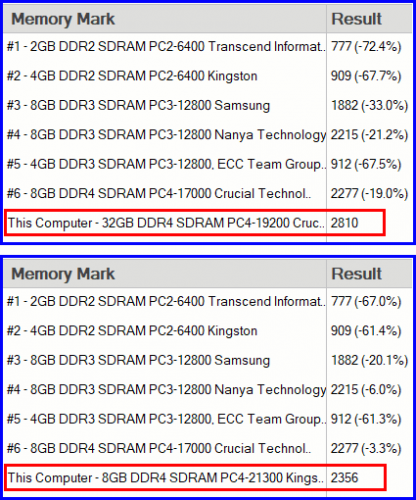

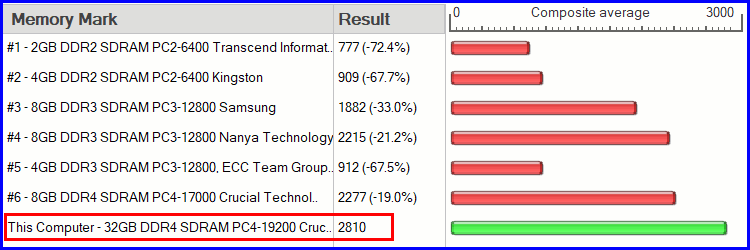

Рис. 6. Оценка производительности ОЗУ из 2×4 GB и 2×16 GB тестом Memory Mark
            (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования, замена штатных модулей на альтернативные существенно повысила производительность подсистемы оперативной памяти.

Результаты тестирования дисковой подсистемы  рассмотрены  в следующей части  данной статьи.

>>    Часть 3


Евгений Рудометов


В семействе компактных настольных компьютерных систем компания Intel предлагает   модели Intel NUC 10 (NUC — Next Unit of Computing), созданные на основе мобильных процессоров десятого поколения. Указанные компьютерные устройства могут быть использованы, например, в качестве основы компактных офисных и домашних ПК, управляющих систем, сетевых терминалов и информационных систем с поддержкой до трех дисплеев. Эти компактные компьютеры можно применять и в составе развлекательных мультимедийных комплексов, обеспечивающих воспроизведение видео разных стандартов, включая 4К (до 4096 х 2160 @ 60 Hz, 24 bpp), а также высококачественного многоканального аудио (7.1 digital). Файлы данных могут храниться как на внутренних накопителях, входящих в состав Intel NUC 10, так и передаваться на обработку от внешних хранилищ информации. Для этого могут использоваться порты USB и Thunderbolt, а также скоростные проводные и беспроводные каналы передачи данных, представленные аппаратно-программными средствами гигабитного Ethernet, Wi-Fi 6 (IEEE 802.11ax, 2.4/5 GHz, 2.4 Gbps), Bluetooth 5.

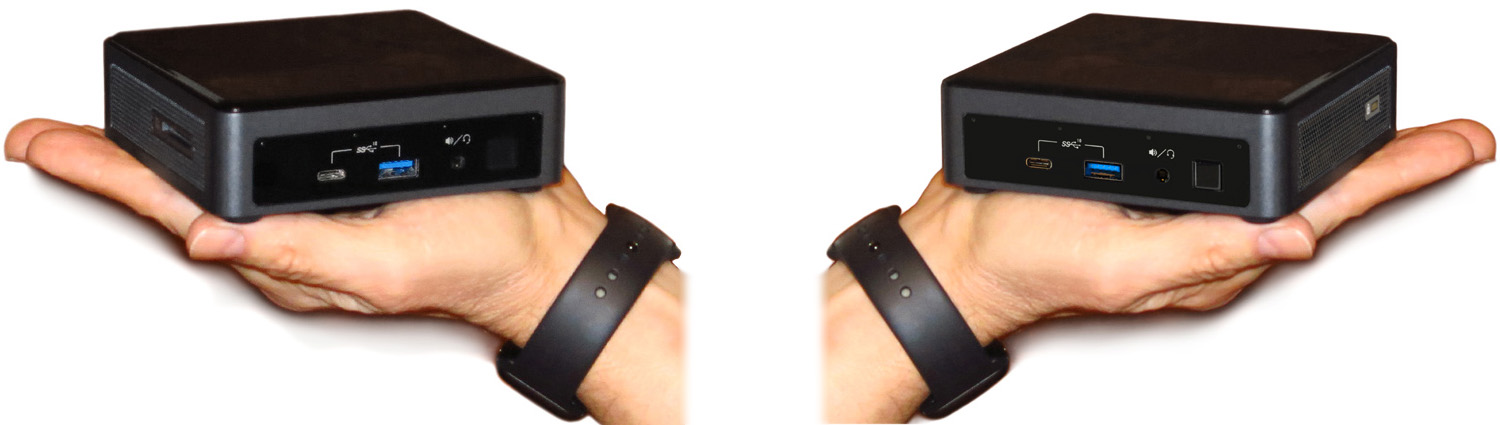

Модели Intel NUC 10 представлены как наборами, так и моделями мини-ПК. При этом первые, получившие наименование “Intel NUC 10 Performance kit” (модели Kit), требуют доукомплектования модулями оперативной памяти и соответствующими накопителями. Кроме того, наборам необходима еще и установка операционных систем. Вторые — это “Intel NUC 10 Performance Mini PC” (модели Mini PC). Изделия данной группы являются полностью готовыми для работы компактными системными блоками ПК.

Модели Kit и Mini PC десятого поколения, как и их предшественники, выпускаются в металлических корпусах двух форм-факторов.

Первый вариант — модели Tall (Tall Kit и Tall Mini PC), чьи габариты составляют 117×112×48 мм, с ножками высота — 51 мм. Данные варианты предусматривают установку до двух накопителей информации: один M.2 SSD с габаритами 22х80/22х42 мм и один 2.5” HDD/SSD толщиной 7,0 мм.

Второй вариант — модели Slim (Slim Kit и Slim Mini PC) обладают габаритами 117×112×34 мм, с ножками высота — 38 мм. Архитектура этих устройств практически совпадает с изделиями Tall, созданными на тех же процессорах. Но конструктив моделей Slim Kit и Slim Mini PC допускает установку только одного накопителя M.2 SSD с интерфейсами либо SATA 3, либо PCI Express Gen.3 x4/x2. Подключить 2.5” HDD/SSD теоретически возможно, так как на материнской плате присутствует соответствующий разъем SATA 3, но конструктив не позволяет поместить этот дополнительный диск внутрь корпуса Slim.

Как примеры популярных вариантов “Slim”, можно привести модели NUC10i5FNK2 и NUC10i5FNKPA2. Эти Slim-модели имеют одну и ту же архитектуру, включая проводные и беспроводные интерфейсы, одинаковые внутренний и внешний дизайны. Однако они отличаются друг от друга тем, что первая модель — это набор, а вторая — полностью укомплектованное производителем устройство, которое готово к работе после 5-минутной начальной настройки операционной системы Microsoft Windows 10 Home 64-bit. При этом настройка не требует от потенциального пользователя специальных профессиональных знаний и опыта. Остается добавить, что оба устройства допускают возможность смены двух модулей памяти SO-DIMM DDR 4, одного накопителя M.2 SSD и операционной системы Microsoft Windows 10 Home 64-bit на альтернативные, но совместимые с архитектурой и конструктивом варианты.

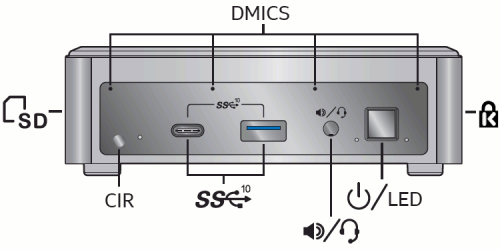

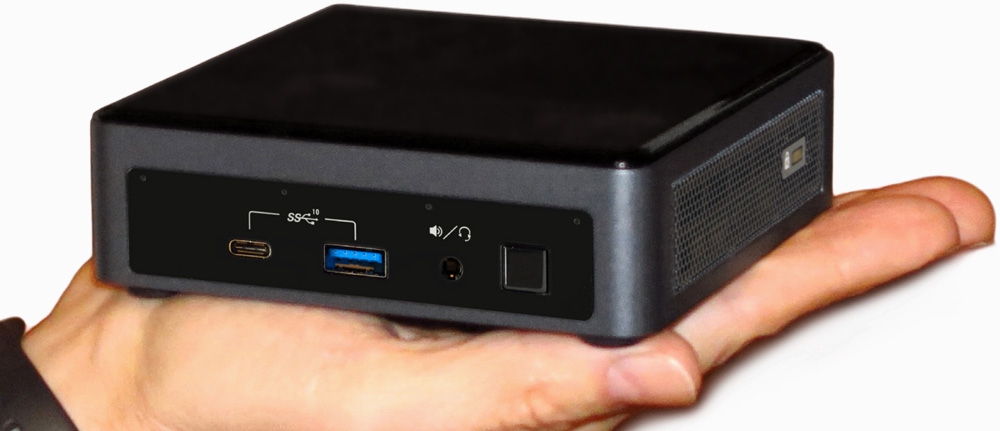

Внешний вид модели NUC10i5FNKPA2, кстати, полностью совпадающий с NUC10i5FNK2, приведен на рис. 1, параметры NUC10i5FNKPA2 представлены в таблице 1.

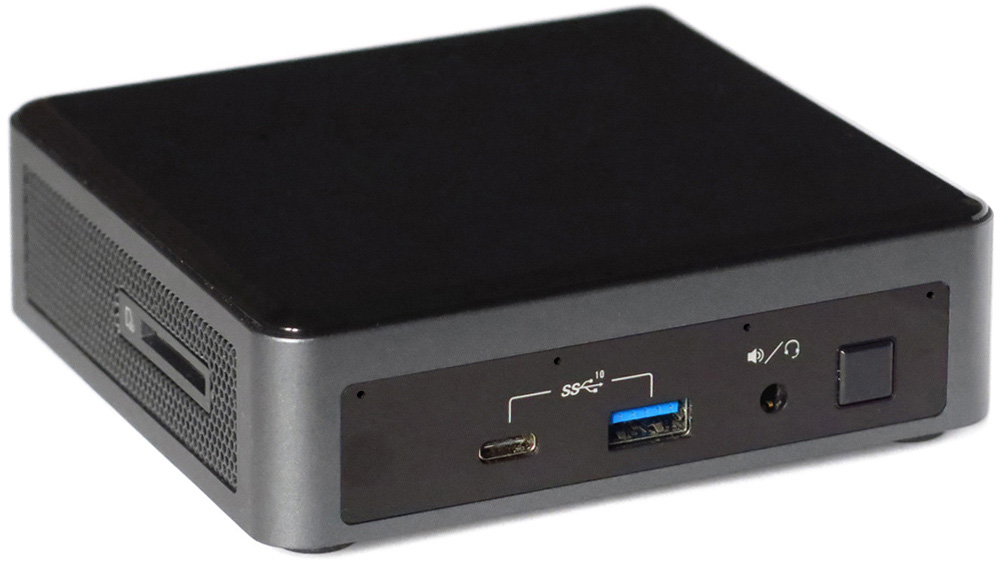

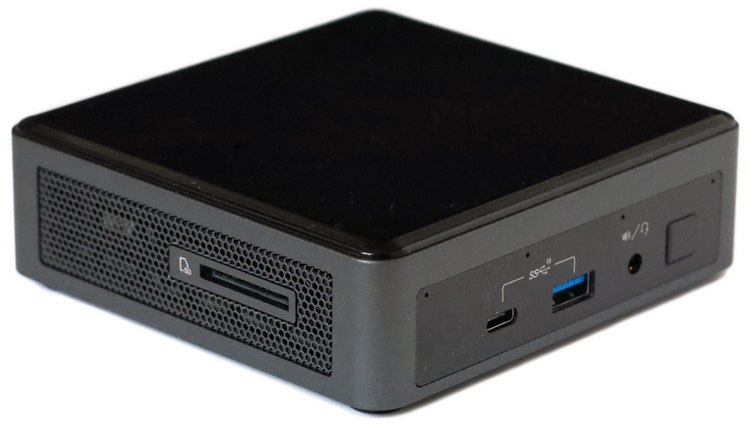

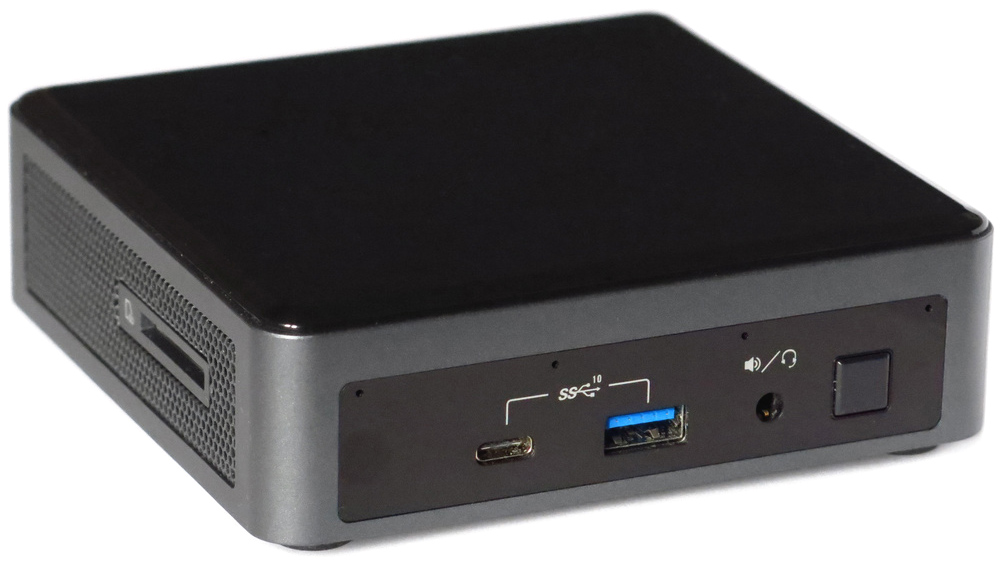

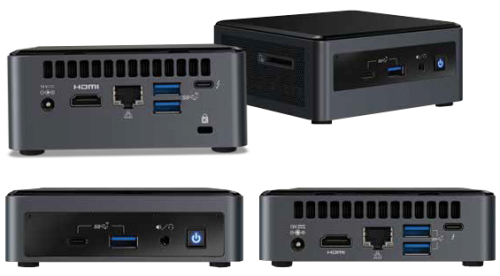

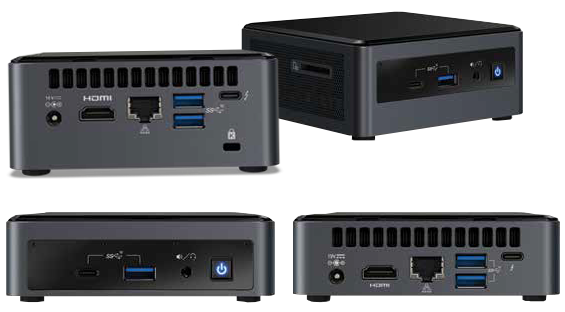

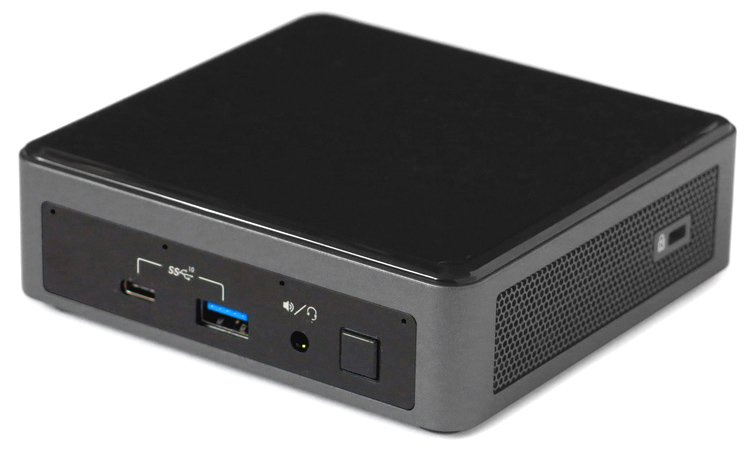

Рис. 1. Мини-ПК NUC10i5FNKPA2
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики

Идентичность архитектур и конструктива указанных моделей Kit и Mini PC, а также возможность использования разных компонентов порождает проблему оптимального выбора. Действительно, какой вариант целесообразно выбрать: Kit и Mini PC, а также какие «подводные камни» поджидают на этом пути потенциальных пользователей? Попробуем разобраться в данной проблеме, и может быть дать рекомендации, облегчающие выбор оптимального решения.

Очевидно, что параметры конечного устройства в лице NUC10i5FNK2 / NUC10i5FNKPA2 зависят от используемых элементов. В этом можно убедиться на примере сравнения скоростных параметров подсистем оперативной и энергонезависимой памяти, выполненных на разных модулях. Анализ результатов сравнения может оказать помощь потенциальному пользователю в выборе оптимального решения: либо набор, либо готовая система. При этом следует подчеркнуть, что независимо от выбора Intel NUC 10 у пользователя всегда остается возможность модернизации компьютерной системы путем замены модулей памяти и/или накопителя с операционной системой. Полученные результаты могут быть полезны и в случае доукомплектования наборов, и модернизации готовых систем иных моделей Intel NUC 10, и даже моделей предыдущих и последующих поколений данных устройств.

Cкоростные возможности подсистем указанных моделей Intel NUC 10 были оценены в процессе тестирования NUC10i5FNKPA2 с разными моделями модулей оперативной памяти SO-DIMM DDR4 и разными моделями накопителей энергонезависимой флеш-памяти форм-фактора M.2 SSD. Результаты данного исследования приведены далее.

Конфигурация исследуемой системы и ряд результатов проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Объемы служебной и личной информации стремительно растут. При этом основную долю составляют служебные и личные документы, резервные копии программ и данных, а также фотографии, видео, аудио. Данный рост постоянно повышает нагрузку на системы обработки и хранения информации. Облачные системы нередко дороги, а также часто не предоставляют необходимого уровня безопасности, надежности, оперативности и удобства пользования. Оптимальное решение — использование систем на основе серверов сетевых хранилищ, например, Synology DiskStation DS920+ (далее Synology DS920+).

Synology DS920+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью личного и коллективного облака, а также мультимедиа центра. Устройство ориентировано на домашних пользователей и офисов (SOHO/SMB). Является идеальной сетевой системой хранения (NAS, от англ. Network Attached Storage) для оптимизации управления данными и повышения продуктивности. Рассчитан этот NAS на установку 4 жестких дисков. Наличие двух встроенных слотов для твердотельных накопителей M.2 для SSD-кэша позволяет значительно повысить производительность системных операций ввода-вывода и приложений.

Благодаря возможностям масштабирования пользователи Synology DS920+ могут начать с минимальной конфигурации и в дальнейшем расширить емкость системы хранения с помощью модуля расширения (Synology DX517) по мере роста объемов данных. А с помощью специального программного обеспечения Synology DS920+ может также выступать еще и в качестве полнофункциональной системы видеонаблюдения. Остается добавить, что возможности системы определяются не только аппаратными средствами, но и фирменным программным обеспечением (ПО). Библиотека приложений весьма обширна, значительная часть их доступна на сайте производителя.

Комплект этого высокопроизводительного NAS поставляется в небольшой картонной коробке (рис. 1). Она надежно защищает тщательно упакованные компоненты (рис. 2):

• Synology DS920+,
• адаптер питания переменного тока (100 Вт, 12 В / 8.33 А) со съемным кабелем,
• два сетевых кабеля LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1. Коробка Synology DS920+
           (кликнуть мышью для увеличения картинки)

Рис. 2. Комплект Synology DS920+
           (кликнуть мышью для увеличения картинки)

К Synology DS920+ могут быть приобретены дополнительные компоненты:

• SO-DIMM non-ECC DDR4 емкостью 4 Гбайт  (D4NESO-2666–4G),
• модуль расширения  Synology DX517  (к Synology DS920+ можно подключить один модуль расширения),
• 3.5″ SATA HDD  (HAT5300),
• 2.5″ SATA SSD  (SAT5200),
• M.2 2280 NVMe SSD  (SNV3400),
• VisualStation VS960HD/VS360HD,
• лицензионный пакет для устройств Surveillance,
• пакет лицензий Synology MailPlus,
• пакет лицензий Virtual DSM.

Корпус Synology DS920+ строгого дизайна выглядит очень стильно. Он окрашен в матовый черный цвет. Благодаря матовой поверхности на корпусе практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS920+ приведен на рис. 3.

Рис. 3. Внешний вид Synology DS920+
           (кликнуть мышью для увеличения картинки)

Спереди Synology DS920+ (рис. 4) расположены 4 лотка для жестких дисков с возможностью блокировки доступа специальным ключом, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Здесь следует напомнить, что стандарт USB 3.0 был переименован в USB 3.2 Gen 1 организацией USB Implementers Forum (USB-IF) в 2019 году, тем не менее, далее в тексте для этого стандарта будет использоваться более привычное наименование USB 3.0.

Рис. 4. Фронтальная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Сзади данного NAS (рис. 5) находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, порт USB 3.0, порт eSATA (используется для подключения внешних дисков SATA или модуля расширения Synology), гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса Reset. По бокам корпуса присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

Рис. 5. Обратная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Основные технические характеристики Synology DS920+ представлены в таблице 1.

Таблица 1.  Технические характеристики Synology DS920+

Внутри корпуса Synology DS920+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Материнская плата с процессором и оперативной памятью спрятана внутри корпуса. Однако для расширения объема оперативной памяти нет необходимости полной разборки устройства, так как конструкторами обеспечен сравнительно легкий доступ к соответствующему слоту.

Установка жестких дисков проста и удобна. Действительно, для накопителей форм фактора 3.5″, как и в предыдущих моделях NAS этого производителя, отвертка не потребуется (рис. 6).

Рис. 6. Установка жесткого диска и SSD-кэша в Synology DS920+
           (кликнуть мышью для увеличения картинки)

Synology DS920+ имеет систему SSD-кэша, которая позволяет существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека (рис. 6) для установки твердотельных накопителей SSD NVME M.2 2280. Их использование обеспечивает ускорение ряда операций в 20 раз. При подключении одного модуля M.2 будет работать кэш на чтение, а при использовании двух модулей есть возможность включить режим и на чтение, и на запись.

Пример установки в Synology DS920+ жесткого диска (HDD 14 Тбайт) и SSD-кэша (SSD 500 Гбайт) приведен на рис. 6.

Установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования.

О настройке, ОС, файловой системе, RAID, тестировании и т.п — в следующей части  данной статьи.


>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


Роутер (маршрутизатор) ASUS RT-AX89X поддерживает бспроводные сети спецификации IEEE 802.11ax (данный вариант получил наименование Wi-Fi 6 или WiFi 6). Устройство является двудиапазонным и способно работать в диапазонах 5 ГГц и 2,4 ГГц. Обеспечивает очень высокие значения пропускной способности: 4804 Мбит/с в диапазоне 5 ГГц и 1148 Мбит/с в диапазоне 2,4 ГГц. Тщательно спроектированная конструкция, созданная на основе  высокопроизводительных элементов и снабженная восемью антеннами, обеспечивает прекрасное покрытие и одновременное подключение множества устройств (MU-MIMO и OFDMA). Существует возможность настроить до 6 гостевых WiFi сетей с различными ограничениями. Роутер имеет 10-гигабитные RJ45 и SFP+ порты с возможностью перераспределения нагрузки и обеспечения повышенной отказоустойчивости (Failover и Load Balance), 8 гигабитных портов с поддержкой Link Aggregation, 2 порта USB 3.1 для подключения внешних устройств. Поддерживаются интеллектуальный анализ и фильтрация трафика, фаервол, родительский контроль, VPN, WPA3 и многое другое.

Комплектация ASUS RT-AX89X включает все необходимое для настройки и эксплуатации (рис. 1):

• упаковочная коробка,
• сам роутер,
• блок питания на 65 Вт,
• набор кабелей,
• документация.

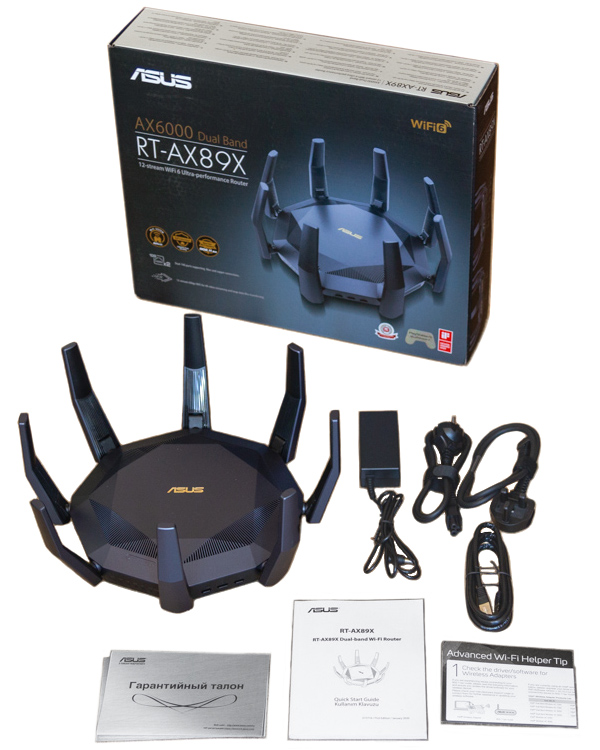

Рис. 1. Комплект ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

ASUS RT-AX89X выглядит современно и стильно (рис. 2). Круглый корпус из серого пластика и 8 складывающихся антенн придают роутеру даже изысканный вид. По периметру данного устройства располагаются порты, кнопки и индикаторы состояния, снизу и сверху имеются вентиляционные отверстия для охлаждения.

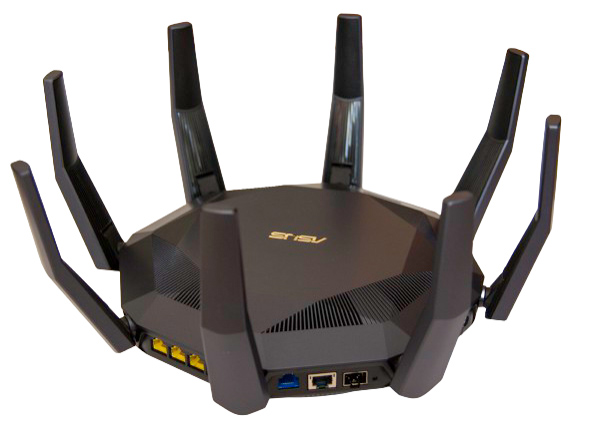

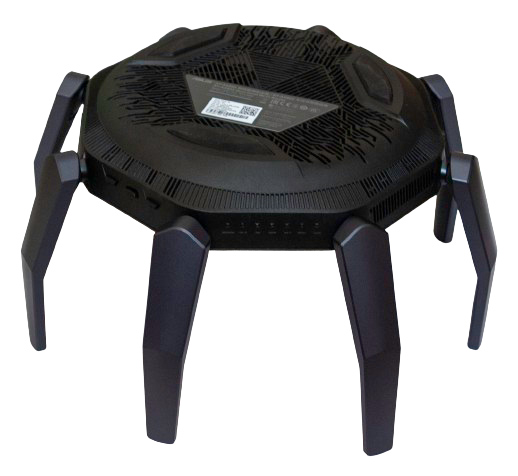

Рис. 2. Внешний вид ASUS RT-AX89X
           (кликнуть мышью для увеличения картинок)

В данном роутере реализованы самые передовые современные технологии и элементы, а программная составляющая прекрасно реализует его значительные аппаратные возможности.

Основой роутера является 4-ядерный процессор с частотой 2.2 ГГц, 256 Мбайт флеш и 1 Гбайт оперативной памяти. Для охлаждения внутренних компонентов используется встроенный вентилятор, шум от которого почти незаметен. При необходимости скорость вентилятора можно регулировать через программное обеспечение вплоть до полного выключения.

В следующей части  данной статьи рассмотрены интерфейсы и технологии, реализованные в конструкции ASUS RT-AX89X.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

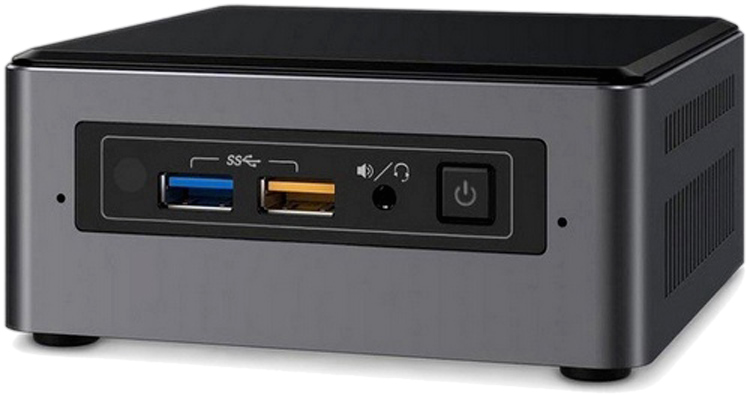

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет SSD P2 500GB, имеющий типоразмер M.2 2280. Установка данного накопителя, включение тестового мини-ПК, запуск и последующий анализ результатов каких-либо проблем не вызвали.

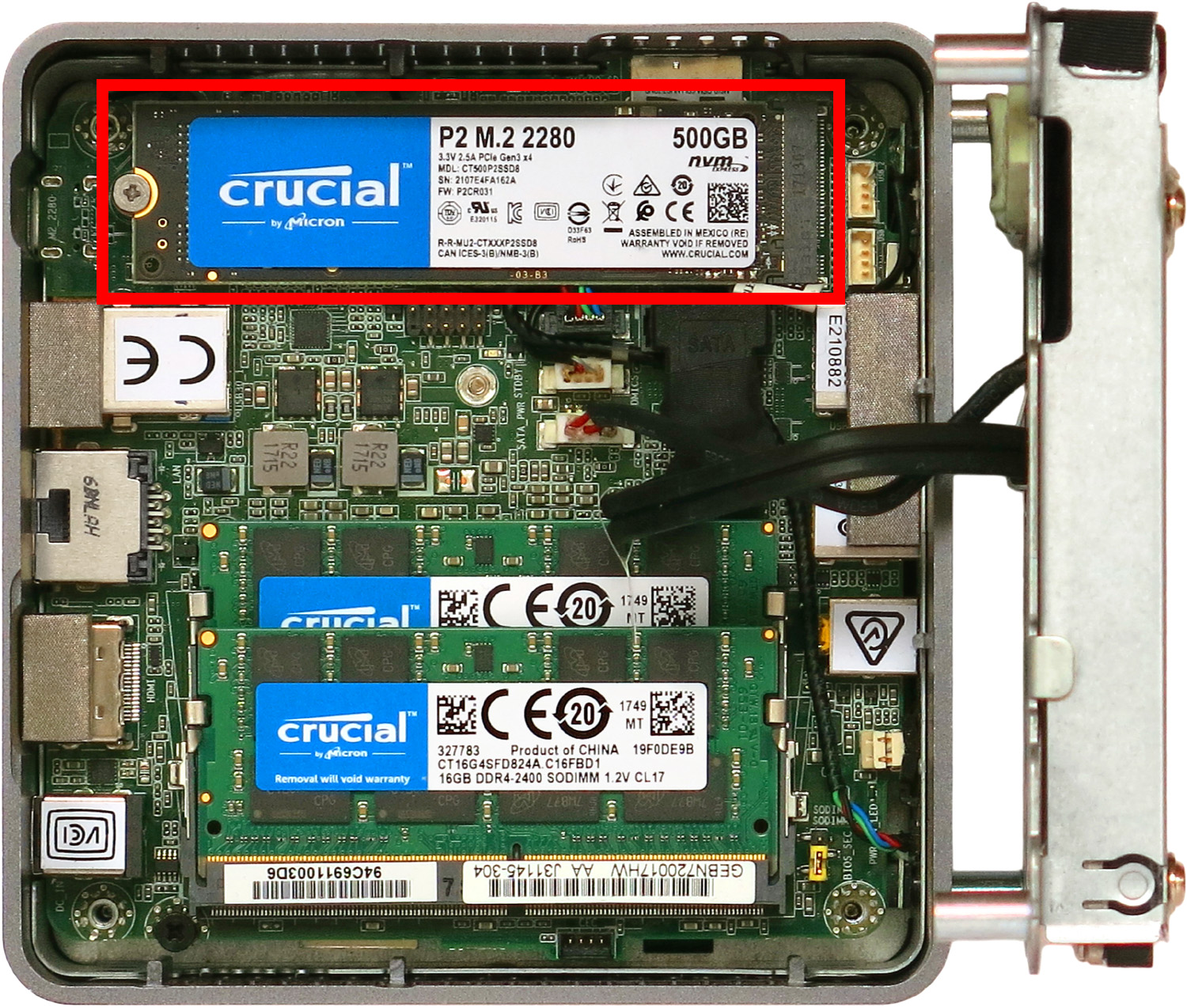

На рис. 4 приведен накопитель SSD P2 500GB, установленный в системный блок.

Рис. 4. Накопитель SSD P2 500GB в системном блоке
           (кликнуть мышью для увеличения картинки)

Оценки емкостных параметров накопителя SSD P2 500GB, выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 5.

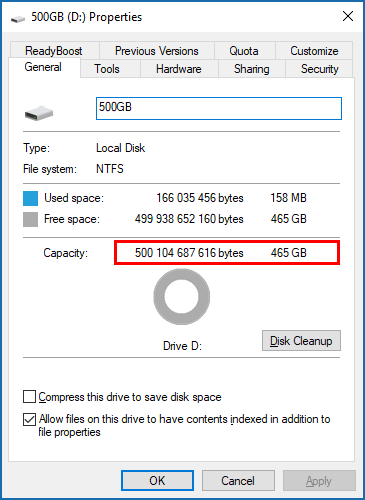

Рис. 5. Емкостные параметры SSD P2 500GB
           (кликнуть мышью для увеличения картинки)

Оценивая емкостные параметры SSD P2 500GB, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. В этих единицах емкость накопителя SSD P2 500GB составляет 500 104 687 616 байт (рис. 5), то есть немного больше объявленного производителем значения. В единицах, привязанных к двоичной системе счисления, информационная емкость составляет 465 Гбайт (рис. 5).

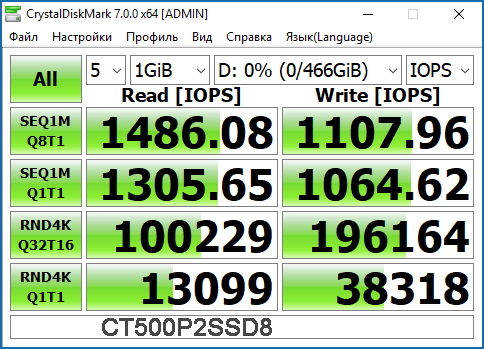

Скоростные возможности накопителя SSD P2 500GB были оценены с помощью соответствующих тестовых программ. Перед каждым этапом накопитель форматировался, компьютер перезапускался. Полученные результаты тестирования SSD P2 500GB приведены на рис. 6 – рис. 9.

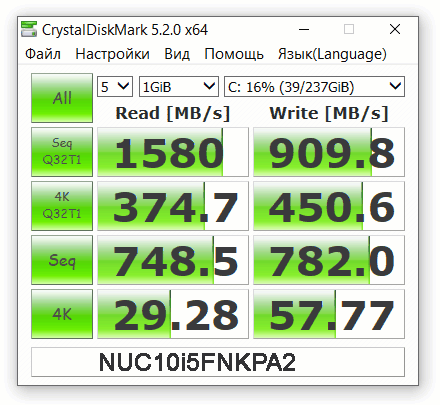

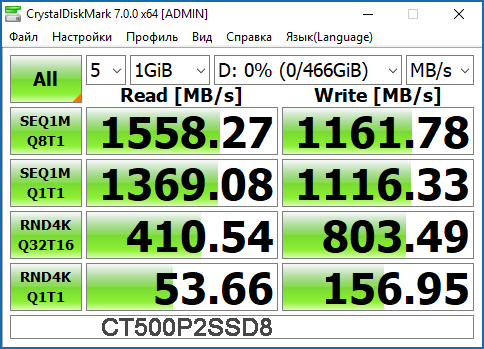

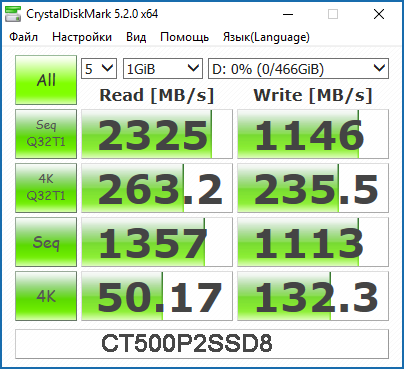

Рис. 6. Оценка скоростных параметров, выполненная CrystalDiskMark 5.2.0 х64

Рис. 7. Оценка скоростных параметров, выполненная CrystalDiskMark 7.0.0 х64

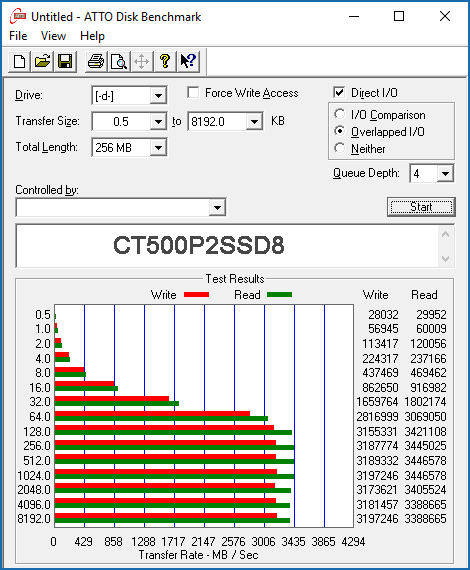

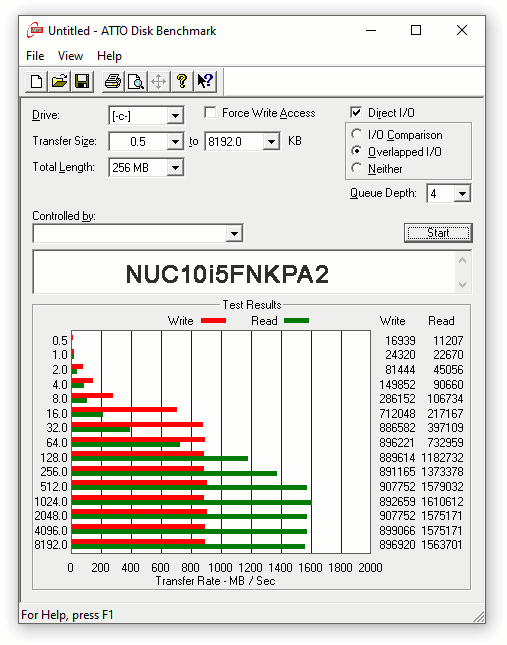

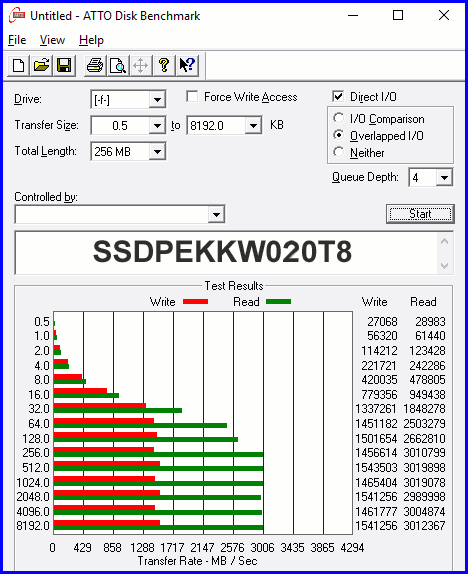

Рис. 8. Результаты теста ATTO Disk Benchmark
           (кликнуть мышью для увеличения картинки)

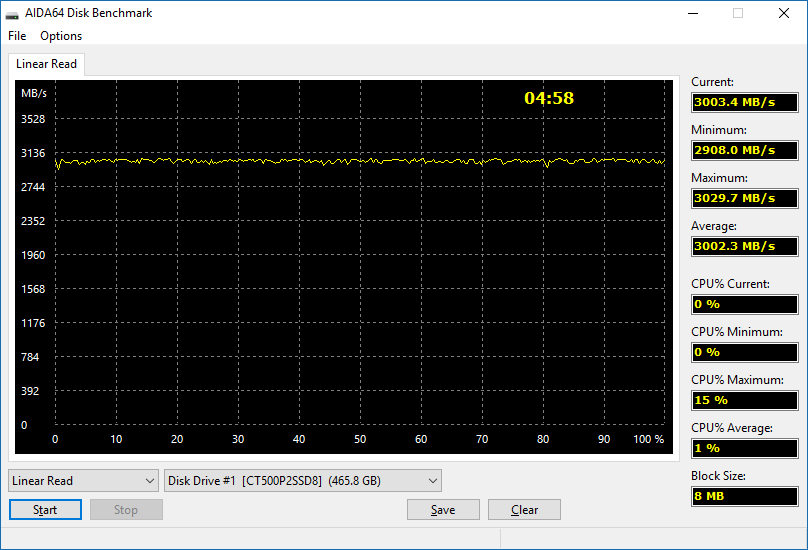

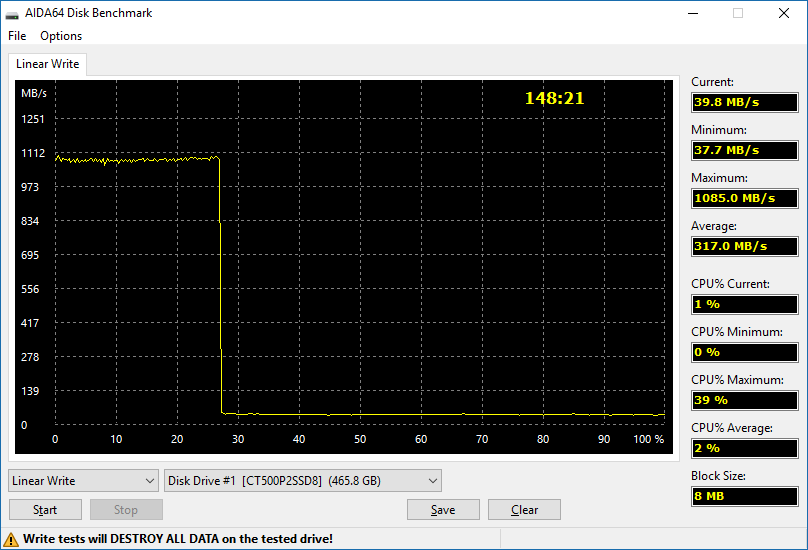

Рис. 9. Показатели линейных записи и чтения в тесте AIDA64 Disk Benchmark
           (кликнуть мышью для увеличения картинки)

Как следует из полученных оценок, твердотельный накопитель SSD P2 500GB, выпущенный компанией Micron, в тестах продемонстрировал сравнительно высокие значения скоростных параметров. Более того, в ряде тестов полученные результаты даже превышают значения, объявленные производителем. При этом очень интересны результаты работы тестов AIDA64 Disk Benchmark. Так, например, показатели скорости линейного чтения находятся между значениями 3029.7 MB/s и 2908.0 MB/s, среднее значение — 3003.4 MB/s. А вот с линейной записью все намного сложнее и интереснее. Действительно, в течение примерно 26% информационного объема накопителя график линейной записи находится на уровне около 1100 MB/s, но далее скорость записи скачком падает до весьма низкого уровня, составляющего примерно 38 MB/s, и остается на этом уровне до конца объема. Это объясняется кэшированием операций записи на начальном участке, а после исчерпания кэша скорость определяется исключительно возможностями применяемой флэш-памяти. В данном случае использется флэш-память QLC, обеспечивающая хранение четырех бит в обной ячейке (рис. 1). Конечно, ее скоростные параметры уступают TLC, однако на реальных задачах исследуемый накопитель все равно предпочтительнее традиционных HDD, особенно в операциях случайных чтения/записи (IOPS). Остается напомнить, что данный твердотельный накопитель обладает высокой надежностью и неплохими показателями износоустойчивости в режимах записи, перезаписи и стирания информации, а также очень малыми размерами и сравнительно низкой ценой. Тем не менее, несмотря на все достоинства, использование данного устройства целесообразно в соответствии с рекомендациями производителя ограничить системами потребительского уровня.

                                   (кликнуть мышью для увеличения картинки)

>>    Часть 1


Дополнительные материалы:

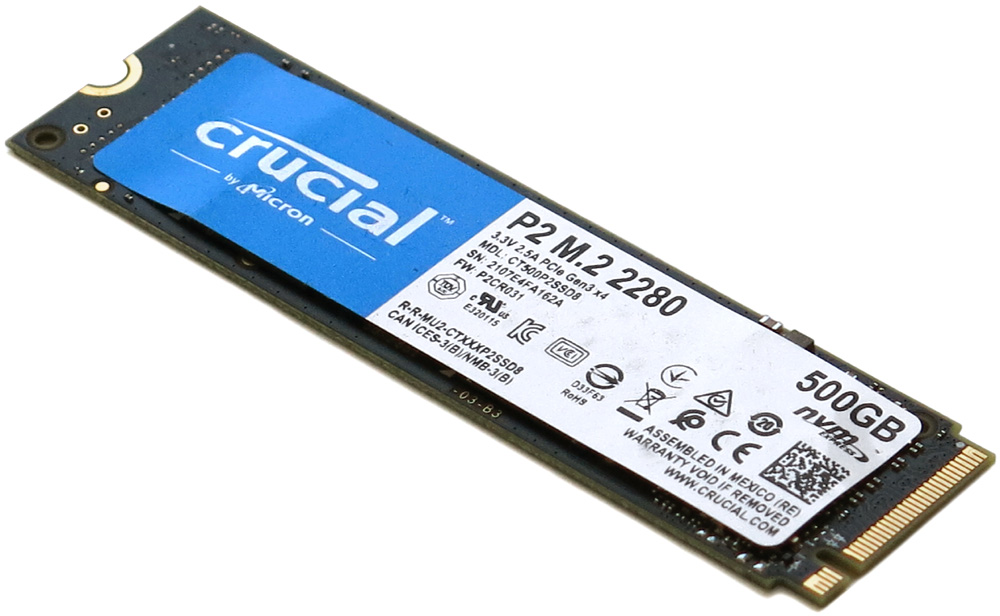

Экспресс-тест Crucial CT500P2SSD8
M.2 SSD Crucial P1 500GB
Архитектура мини-ПК от Intel
Твердотельный накопитель Crucial P2 500GB. / Компьютер Mouse. 2021, №9, с.14-15.

Евгений Рудометов


Развивая семейство компактных настольных компьютеров своей собственной разработки, компания Intel, выпустила на рынок десятое поколение мини-ПК Intel NUC (Next Unit of Computing).

Новинки представлены двумя группами изделий, являющихся, по сути, системными блоками. Первая группа — это наборы (kit), требующие доукомплектования собственными силами пользователей. Вторая группа — модели мини-ПК (системные блоки), полностью готовые к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”, хотя чаще используются просто “Kit” и “Mini PC”.

Основой архитектуры Intel NUC10 послужили высокопроизводительные мобильные процессоры десятого поколения, чьи возможности дополнены элементами скоростных проводных и беспроводных интерфейсов. При этом в старших моделях применяются процессоры Intel Core i7-10710U, в младших — Intel Core i3-10110U, среднюю позицию занимают модели с Intel Core i5-10210U. Основные параметры этих процессоров приведены в таблице 1.

Таблица 1. Основные параметры процессоров

Модели Kit и Mini PC выпускаются в металлических корпусах двух форм-факторов. Изделия подробно описаны в документе NUC10i357FN_TechProdSpec.pdf, который расположен на сайте Intel по адресу https://www.intel.com/content/dam/support/us/en/documents/intel-nuc/NUC10i357FN_TechProdSpec.pdf.

Первый вариант — модели “Slim” (Small). В их наименовании присутствует буква “K”. Эти устройства имеют габариты 117×112×34 мм. С ножками высота такого устройства составляет 38 мм.

Второй — модели “Tall”, в их наименовании присутствует буква “H”. Они имеют габариты 117×112×48 мм, с ножками высота — 51 мм.

Рис. 1. Два варианта корпусов NUC10
            (кликнуть мышью для увеличения картинки)

Очевидно, что обилие доступных вариантов Intel NUC10 расширяет диапазон возможностей для пользователей, но часто и затрудняет для них выбор оптимальной модели. Оценивая же основные параметры и критерии выбора, необходимо отметить, что модели с Intel Core i7-10710U демонстрируют максимальные показатели производительности, но требуют для своей работы сравнительно мощных блоков питания. А еще старшие представители дороже средних и младших собратьев, которые, кстати, также обладают обширным набором интерфейсных возможностей.

Что же касается возможностей и выбора оптимальной модели среди представителей вариантов “Tall” (высокие модели) и “Slim” (тонкие модели), то следует учитывать, что разница среди них заключается в первую очередь в числе накопителей, которые можно установить в корпус NUC10.

В моделях “Tall” могут быть установлены два накопителя: один M.2 SSD и один 2.5” HDD/SSD. При этом любой из них может использоваться в качестве системного диска. В случае необходимости можно объединить эти накопители и в RAID-массив. В дополнение к этому в качестве еще одного варианта дисковой подсистемы совместно с 2,5-дюймовым накопителем производитель предлагает использовать, как и в Tall-моделях предыдущих поколений, ускоритель Intel Optane Memory Series. Это может быть модель с информационным объемом 16GB или “более продвинутый” вариант с 32GB. Данные ускорители выпускаются в форм-факторе M.2. Они устанавливаются в слоты M.2 (вместо M.2 SSD) для совместной работы с 2,5-дюймовыми накопителями с целью ускорения работы ОС Windows 10, а также часто используемых системных и прикладных программ.

В отличие от “Tall”, архитектура и конструктив моделей “Slim” предусматривает присутствие в корпусе только одного накопителя, представленного модулем M.2 SSD. Это, впрочем, не является особенно критичным для пользователей. Дело в том, что информационная емкость современных накопителей этого типа даже в потребительском сегменте может достигать 1TB и даже 2TB (у Intel есть модели 1.024TB и 2.048TB). Емкости указанных моделей обычно вполне достаточно для решения самых разных задач, включая обработку файлов мультимедиа. Размеры таких файлов нередко составляют десятки гигабайт, особенно это касается файлов видео 4K.

Остается добавить, что все сказанное относится и к изделиям группы Kit, и к изделиям Mini PC. При этом модели, снабженные блоками питания с силовыми кабелями с вилками европейского стандарта (эта вилка совместима с розетками российского стандарта), имеют в конце наименования символ “2”. Но это, вообще говоря, не относится к особенностям архитектуры NUC10. Да и силовой кабель может быть легко заменен на вариант с вилкой другого стандарта, не говоря уже о том, что на рынке присутствуют соответствующие переходники.

Таким образом, тем пользователям, кто стремится к максимальным возможностям NUC10 и не ограничен в средствах, можно порекомендовать Tall-модели с Intel Core i7-10710U. Бережливых пользователей, а также пользователей с ограниченными финансовыми ресурсами, возможно, заинтересуют Slim-модели c Intel Core i3-10110U, хотя по производительности они и уступают моделям с Intel Core i7 и Intel Core i5. Оптимальной же серединой являются, по-видимому, модели с Intel Core i5-10210U, основные характеристики которых, приведенные на сайте производителя, представлены на рис. 2.

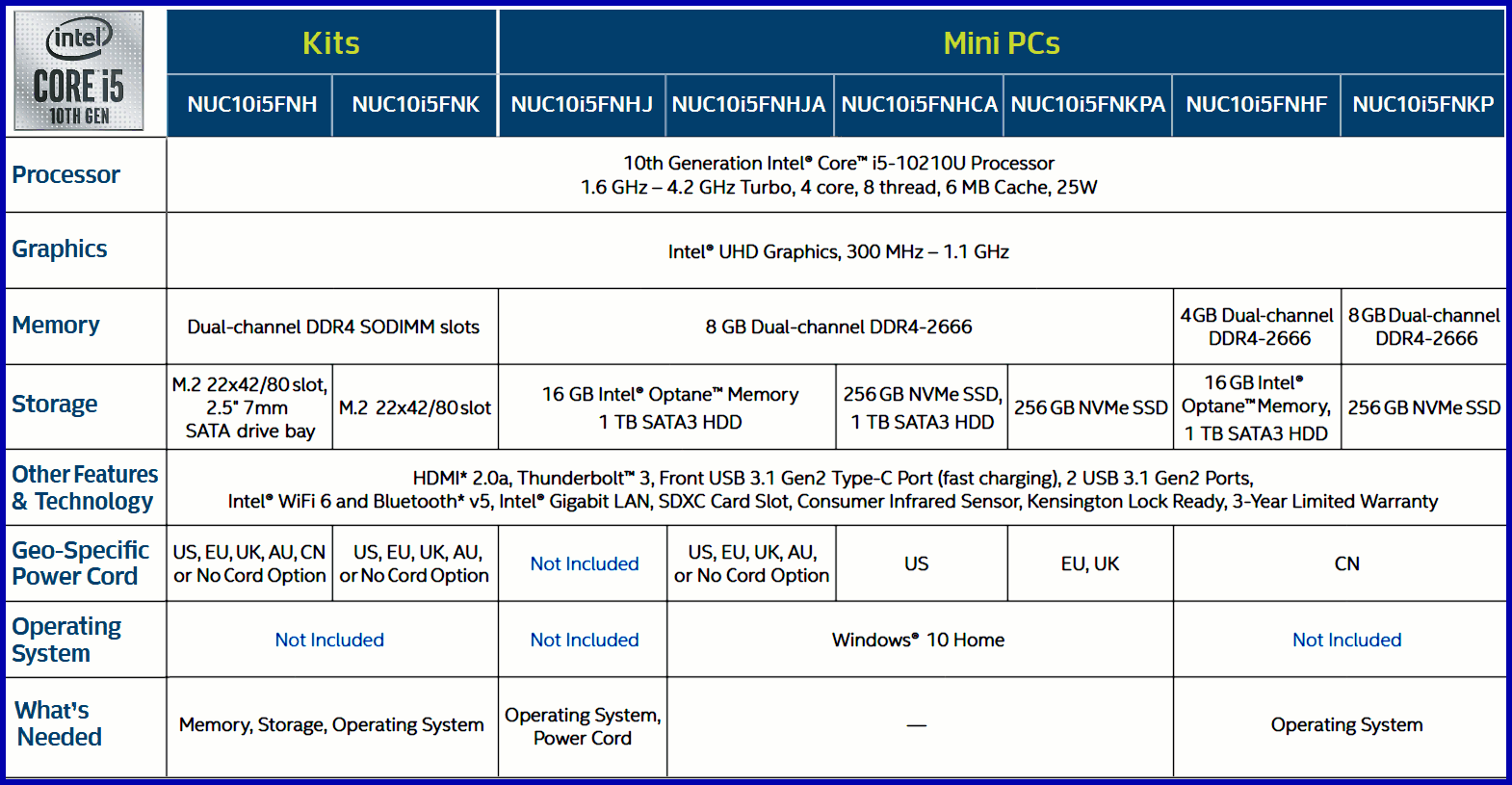

Рис. 2. Модели и характеристики NUC10 с Intel Core i5
            (кликнуть мышью для увеличения картинки)

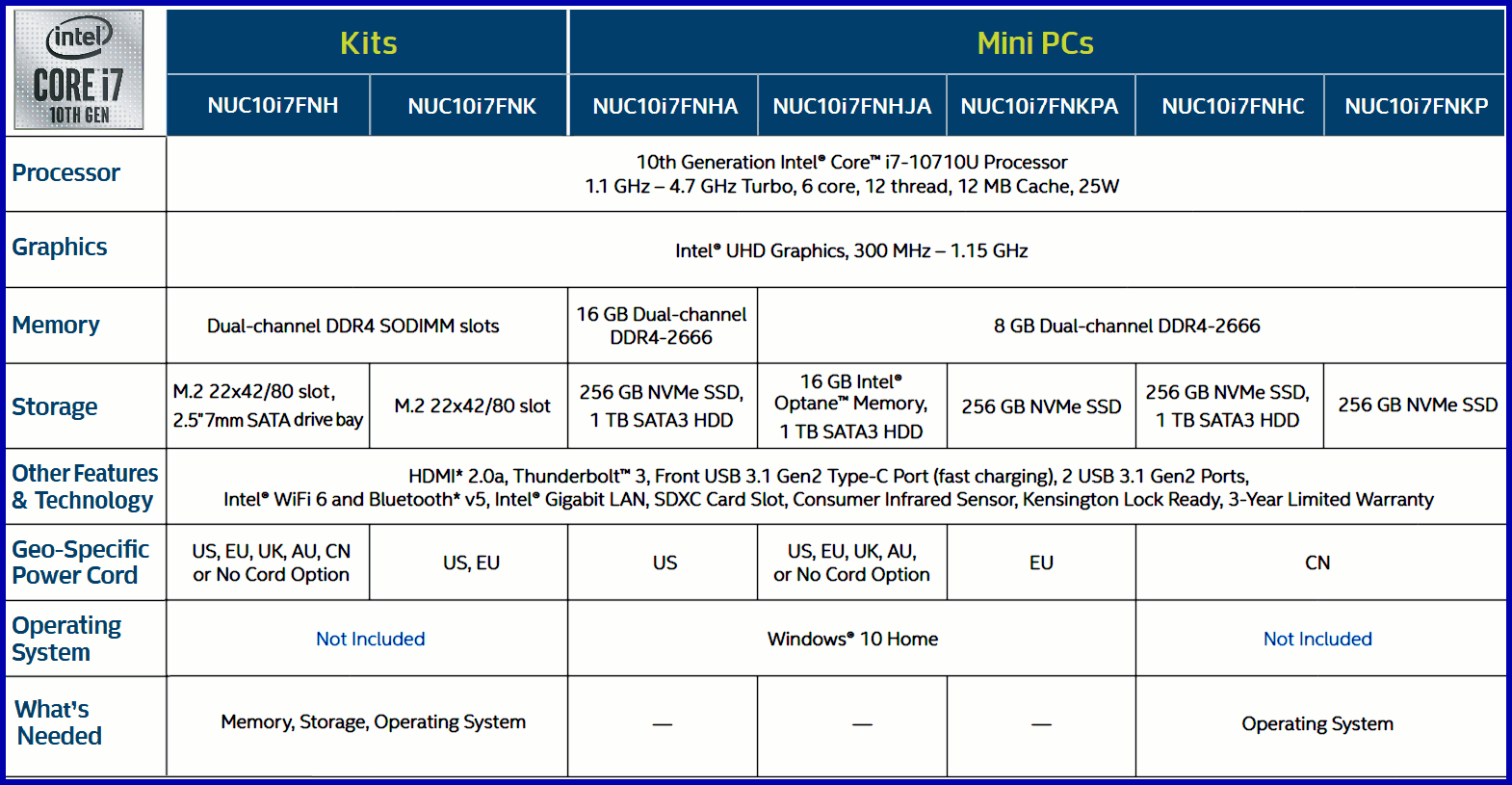

Аналогичные таблицы, конечно, есть и для Slim- и Tall-моделей с процессорами Intel Core i7-10710U и Intel Core i3-10110U (рис. 3). Эти таблицы также легко найти на сайте производителя.

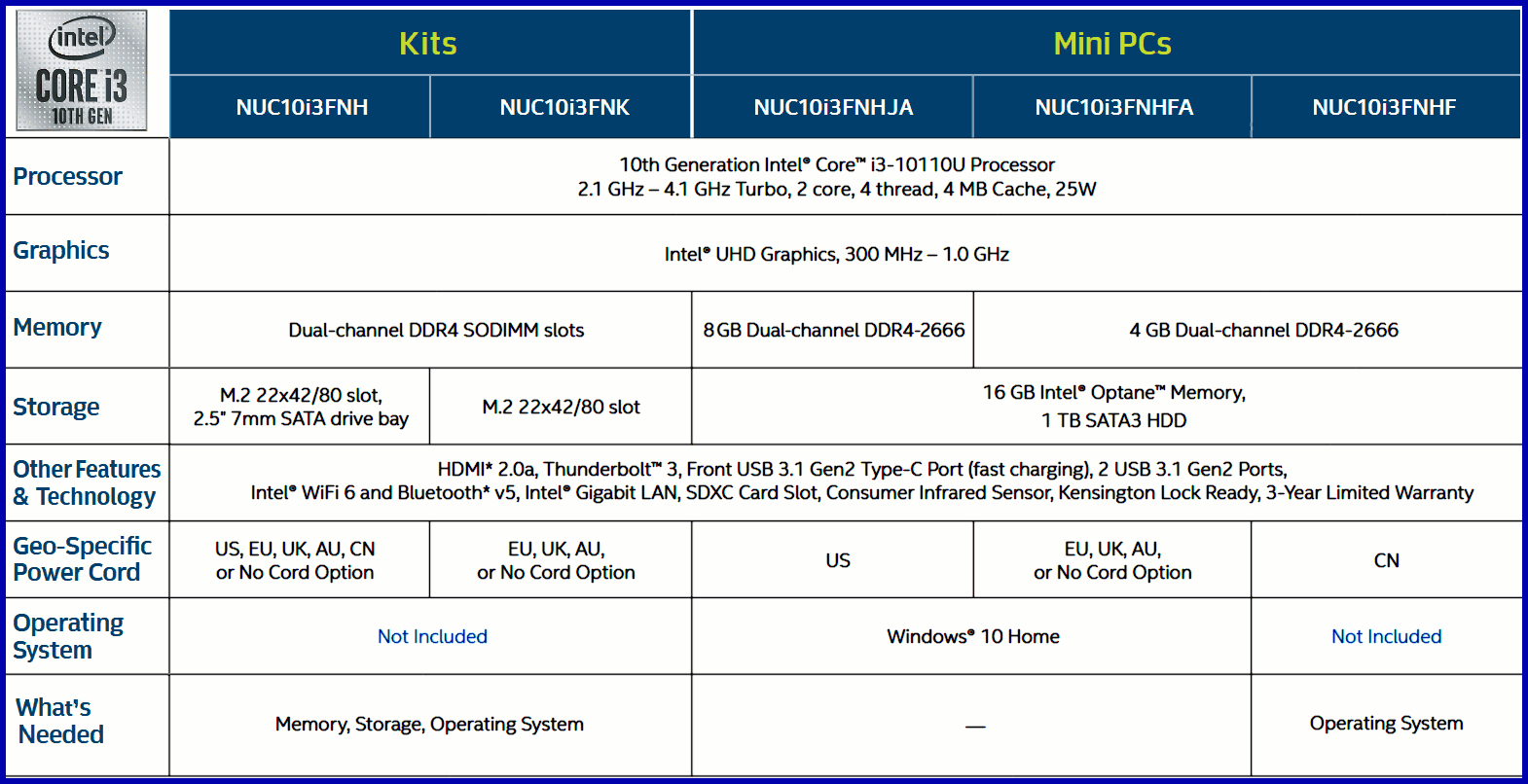

Рис. 3. Модели и характеристики NUC10 с Intel Core i7 и Intel Core i3
            (кликнуть мышью для увеличения картинки)

Итак, «золотой серединой» являются модели NUC10, созданные на основе Intel Core i5-10210U. Учитывая рост скоростных и емкостных возможностей M.2 SSD и, конечно, популярность малогабаритных решений, пожалуй, наиболее интересными для пользователей являются модели NUC10i5FNK и NUC10i5FNKPA. А для российских пользоватедей — варианты, снабженные блоками питания, укомплектованными силовыми кабелями с европейской вилкой: NUC10i5FNK2 и NUC10i5FNKPA2. Эти Slim-модели отличаются друг от друга тем, что первая модель — это набор, а вторая — законченное устройство.

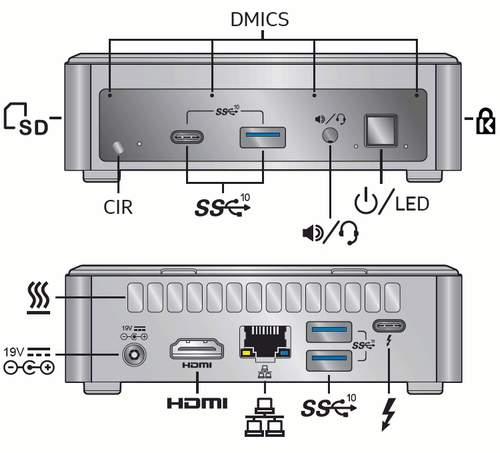

Внешний вид моделей NUC10i5FNK2 и NUC10i5FNKPA2, а также их порты и разъемы приведены на рис. 4. Основные характеристики данных устройств представлены в таблице 2.

Рис. 4. Внешний вид NUC10i5FNK2 / NUC10i5FNKPA2, а также их порты и разъемы
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики

Необходимо отметить, что, если NUC10i5FNKPA2 лишить комплектных модулей SO-DIMM DDR4 и накопителя M.2 SSD с установленной Windows 10 Home 64-bit, то это изделие фактически превращается в NUC10i5FNK2. И наоборот: добавьте в NUC10i5FNK2 указанные компоненты — получите NUC10i5FNKPA2. Параметры же и производительность конечного устройства в лице NUC10i5FNK2 / NUC10i5FNKPA2 зависят от используемых сменных элементов. В этом легко убедиться на примере сравнения параметров подсистемы оперативной памяти с разными модулями и дисковой подсистемы с разными накопителями.

Что же касается выбора между полностью готового к работе NUC10i5FNKPA2 и платформы NUC10i5FNK2, требующей доукомплектования модулями DDR4, SSD и ОС, то выбор остается за потенциальным пользователем. При этом следует помнить, что у него всегда имеется возможность поменять указанные компоненты, независимо от выбранной модели Kit или Mini PC в конструктиве Slim или Tall.

            (кликнуть мышью для увеличения картинки)

Дополнительные материалы:
Экспресс-тест Intel NUC10 Performance Mini PC
Архитектура мини-ПК Intel NUC10i5FNKPA
Производительность Intel NUC10i5FNKPA
Мини-ПК Intel NUC10i5FNKPA

Евгений Рудометов


 >>    Часть 1


Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760P 2TB (SSDPEKKW020T8), созданного компанией Intel, были оценены в процессе тестирования. В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — HDD HDWL110UZSVA (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет SSD 760P 2TB, имеющий типоразмер M.2 2280. Установка данного накопителя, включение тестового мини-ПК, запуск и последующий анализ результатов каких-либо проблем не вызвали.

На рис. 5 приведен накопитель SSD 760P 2TB, установленный в системный блок.

Рис. 5.  Накопитель SSD 760P 2TB в системном блоке
            (кликнуть мышью для увеличения картинки)

Для поддержки твердотельных накопителей силами самих пользователей компания Intel можно использовать специальные программные средства. Это может быть, например, многофункциональная утилита Intel Solid-State Drive Toolbox (Intel SSD Toolbox).

Оценки емкостных параметров накопителя SSD 760P 2TB (SSDPEKKW020T8), выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 6.

Рис. 6.  Емкостные параметры SSD 760P 2TB

Оценивая емкостные параметры SSD 760P 2TB, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 000 000 байт. В результате в десятичных единицах емкость SSD 760P 2TB составляет 2 048 390 066 176 байт (рис. 6), то есть даже несколько больше объявленного производителя значения. А вот в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 x 1 024 x 1 024 байт = 1 073 741 824 (2 в степени 30). Как результат, «десятичная» емкость 2 048 390 066 176 байт в единицах, привязанных к двоичной системе счисления, преобразуется и приводится уже как 1.86 Тбайт (рис. 6).

Скоростные возможности накопителя SSD 760P 2TB были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены на рис. 7 – рис. 9.

Рис. 7.  Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 8.  Оценка скоростных параметров, выполненная ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Рис. 9.  Оценка скоростных параметров, выполненная AS SSD Benchmark


Как следует из полученных оценок, твердотельный накопитель SSD 760P 2TB (модель SSDPEKKW020T8), выпущенный компанией Intel, продемонстрировал очень высокие значения скоростных параметров. При этом скоростные параметры данного накопителя значительно превышают аналогичные параметры не только традиционных 2,5- и 3,5-дюймовых жестких дисков, но даже и новейших 2,5-дюймовых SSD с интерфейсом SATA3. Более того, в других компьютерных системах исследованный твердотельный накопитель вполне возможно сможет показать еще более высокие результаты. Остается добавить, что накопитель обладает высокой надежностью и неплохими показателями износоустойчивости в режимах записи, перезаписи и стирания информации. Тем не менее, использование данного устройства целесообразно ограничить, в соответствии с рекомендациями производителя, системами потребительского уровня.

                                   (кликнуть мышью для увеличения картинки)

>>    Часть 1


Дополнительные материалы:
Экспресс-тест Intel SSDPEKKW020T8
M.2 SSD Intel 760p 1TB
Архитектура мини-ПК от Intel
SSD Intel 760p 2048GB

Евгений Рудометов


Скоростные возможности подсистемы оперативной памяти (ОЗУ) NUC10i5FNKPA2 были оценены в процессе тестирования NUC10i5FNKPA2 с разными моделями модулей SO-DIMM DDR4.

Основные компоненты, использованные в тестовой системе:

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш 6 Мбайт, TDP 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — встроенная в процессор Intel UHD Graphics,
• Модули ОЗУ конфигурации 1 — 2×4GB (Kingston DDR4-2666),
• Модули ОЗУ конфигурации 2 — 2×16GB (Crucial DDR4-2400),
• Дисковая подсистема — M.2 SSD 256GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240V/50-60Hz; output — 19V, 4,74А, 90W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

В исследовании использовались две конфигурации подсистемы оперативной памяти: 8 Гбайт и 32 Гбайт.

Первая конфигурация с информационным объемом 8 Гбайт представлена двумя модулями SO-DIMM DDR4-2666 (модель Kingston KVR26S19S6/4). Каждый модуль имеет объем 4 Гбайт. Основные параметры: 512Mx64-bit (4GB), DDR4-2666, CL19, 260-pin SODIMM, VDD=1.2V Typical. Внешний вид модуля памяти представлен на рис. 4.

Вторая конфигурация с информационным объемом 32 Гбайт представлена двумя модулями SO-DIMM DDR4-2400 (модель Crucial CT16G4SFD824A). Каждый модуль имеет объем 16 Гбайт. Основные параметры: PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 2048Meg x 64, 260-pin SODIMM, 1.2V. Внешний вид модуля памяти представлен на рис. 4.

Рис. 4. Модули ОЗУ 4GB и 16GB
            (кликнуть мышью для увеличения картинки)

На рис. 5 — модули памяти в NUC10i5FNKPA2.

Рис. 5. Модули ОЗУ 4GB и 16GB в NUC10
            (кликнуть мышью для увеличения картинки)

На рис. 6 — параметры модулей Kingston KVR26S19S6/4 и Crucial CT16G4SFD824A, определенные программой AIDA64.

Рис. 6. Характеристики модулей ОЗУ 4GB и 16GB
            (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью тестов программы AIDA64, приведены:

• на рис. 7 и рис. 8  —  конфигурация 2×4GB,
• на рис. 9 и рис. 10 — конфигурация 2×16GB.

Рис. 7. Оценка подсистемы ОЗУ из 2×4GB
            тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 8. Оценка подсистемы ОЗУ из 2×4GB
            тестом AIDA64 GPGPU Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 9. Оценка подсистемы ОЗУ из 2×16GB
            тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 10. Оценка подсистемы ОЗУ из 2×16GB
              тестом AIDA64 GPGPU Benchmark
              (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью теста Memory Mark пакета PassMark Software, приведены:

• на рис. 11 — конфигурация 2×4GB,
• на рис. 12 — конфигурация 2×16GB.

Рис. 11. Оценка производительности ОЗУ из 2×4GB
              тестом Memory Mark пакета PassMark Software
              (кликнуть мышью для увеличения картинки)

Рис. 12. Оценка производительности ОЗУ из 2×16GB
              тестом Memory Mark пакета PassMark Software
              (кликнуть мышью для увеличения картинки)

В заключение необходимо отметить, что полученные результаты, как и предполагалось, демонстрируют зависимость параметров подсистемы памяти от используемых модулей. При этом, как это ни удивительно, вариант с менее скоростными, но более емкими модулями оказался производительнее по сравнению с 8GB вариантом NUC10i5FNKPA2. Однако вполне возможно, что достигнутые показатели можно перекрыть за счет использования еще более совершенных модулей памяти, а через них увеличить и производительность компьютера. В дополнение к этому не стоит забывать, что у пользователей NUC10 имеется возможность варьировать еще и накопители, от которых также зависит не только емкость и скоростные параметры  подсистемы, но также и производительность всей системы NUC10.

Остается отметить, что все сказанное относится и к NUC10i5FNK2.

Что же касается выбора между полностью готового к работе NUC10i5FNKPA2 и платформы NUC10i5FNK2, требующей доукомплектования модулями DDR4, SSD и ОС, то выбор остается за потенциальным пользователем. При этом следует помнить, что у него всегда остается возможность поменять указанные элементы, независимо от выбранной модели.

Дополнительные материалы:
Экспресс-тест Intel NUC10 Performance Mini PC
Архитектура мини-ПК Intel NUC10i5FNKPA
Производительность Intel NUC10i5FNKPA
Мини-ПК Intel NUC10i5FNKPA

Евгений Рудометов


 >>    Часть 1


Возможности основных подсистем мини-ПК Intel NUC10i5FNK были оценены в процессе тестирования. Его конфигурацию составляют следующие основные компоненты (рис. 3):

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш 6 Мбайт, TDP 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — Intel UHD Graphics,
• Оперативная память — 8GB DDR4-2666,
• Дисковая подсистема — M.2 SSD 256GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240V/50-60Hz; output — 19V, 4,74А, 90W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

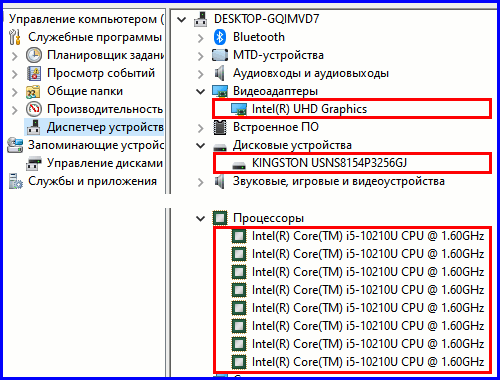

Рис. 3. Конфигурация мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

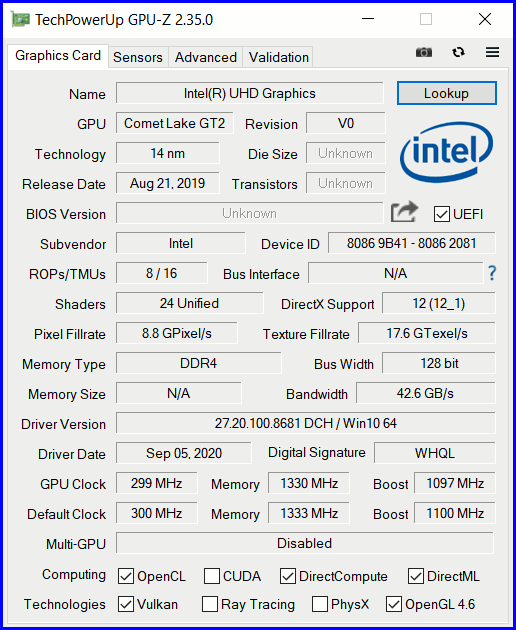

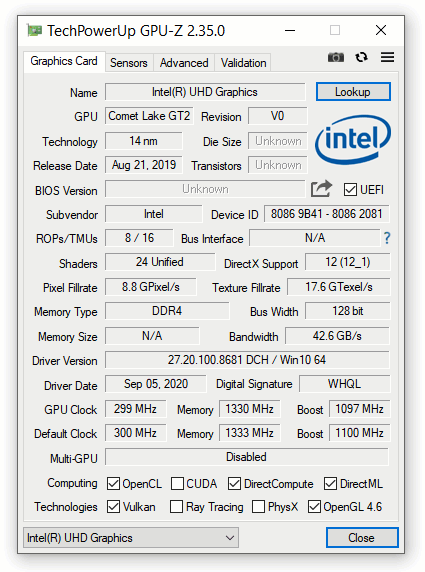

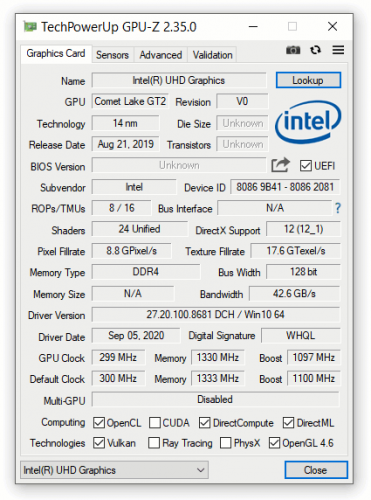

Основные характеристики процессора и видеоадаптера приведены на рис. 4 и рис. 5.

Рис. 4. Характеристики процессора мини-ПК NUC10i5FNK

Рис. 5. Характеристики видеоадаптера мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

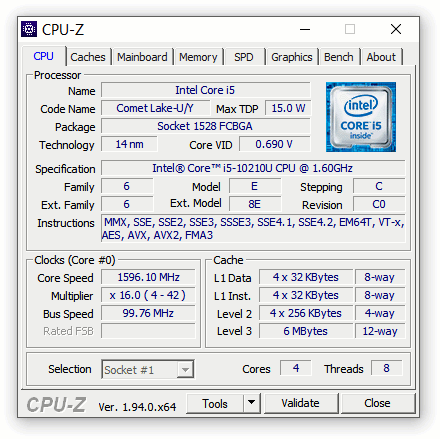

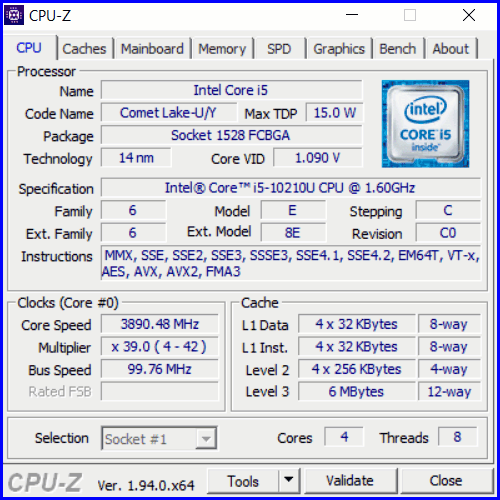

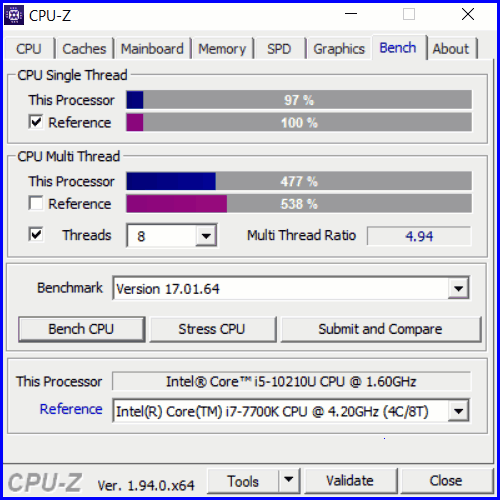

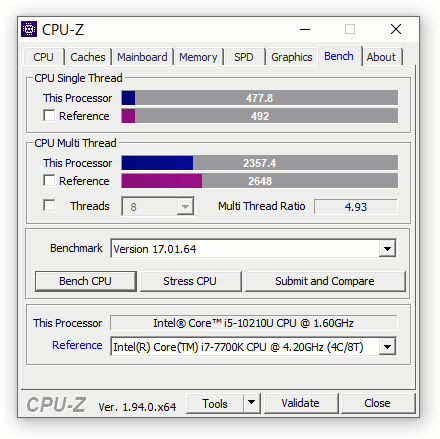

На рис. 6 приведена оценка производительности процессора мини-ПК Intel NUC10i5FNK, выполненная программой CPU-Z.

Рис. 6. Оценка производительности процессора мини-ПК NUC10i5FNK
            программой CPU-Z

В таблице 3 приведены результаты оценки с помощью тестов PassMark Software скоростных возможностей процессоров Intel Core i5-10210U в Intel NUC10i5FNKPA2, Intel Core i7-8565U в Intel NUC8i7INHJA2 и Intel Core i7-7567U в Intel NUC7i7BNHX1, а также видеосредств этих моделей NUC в лице Intel UHD Graphics (GT2), AMD Radeon 540X с 2GB DDR5, Intel Iris Plus 650. При анализе результатов необходимо учитывать, что численные оценки зависят от версии тестового пакета, версий ОС, драйверов, BIOS.

Tаблица 3.    Оценки производительности
процессоров и видеосредств мини-ПК NUC

На рис. 7 приведена оценка производительности подсистемы оперативной памяти мини-ПК Intel NUC10i5FNK, выполненная программой AIDA64.

Рис. 7. Оценка подсистемы оперативной памяти
            (кликнуть мышью для увеличения картинки)

За энергонезависимое хранение информации отвечает дисковая подсистема, представленная, как уже отмечалось выше, M.2 SSD 256GB.

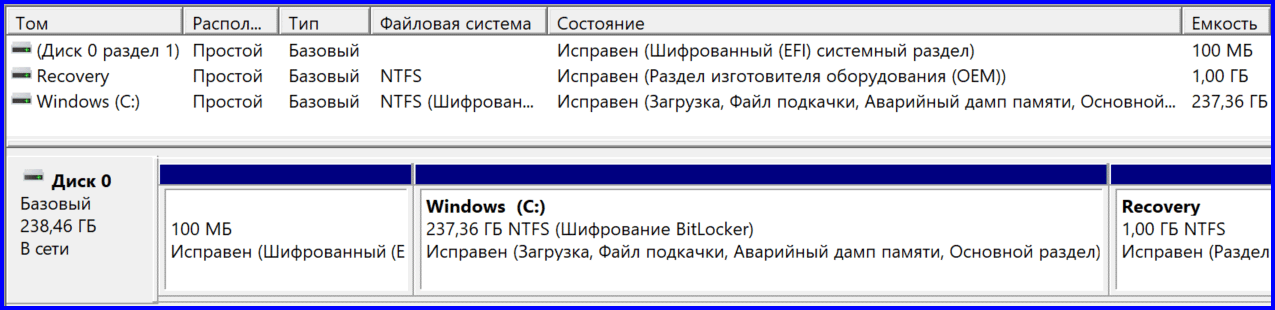

Оценка емкостных параметров данной дисковой подсистемы, выполненная стандартными средствами ОС Microsoft Windows 10 Home 64-bit, представлена на рис. 8.

Рис. 8. Емкостные параметры дисковой подсистемы

Для оценки производительности дисковой подсистемы использовались программы CrystalDiskMark, ATTO Disk Benchmark, AS SSD Benchmark. Результаты их работы приведены на рис. 9 – рис. 11.

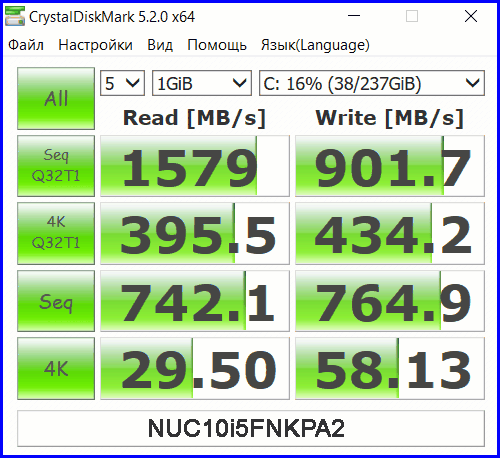

Рис. 9. Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 10. Оценка скоростных параметров, выполненная ATTO Disk Benchmark
              (кликнуть мышью для увеличения картинки)

Рис. 11. Оценка скоростных параметров, выполненная AS SSD Benchmark
              (кликнуть мышью для увеличения картинки)

В заключение необходимо отметить, что полученные результаты тестирования подтверждают сравнительно высокую производительность подсистем мини-ПК Intel NUC10i5FNK. С учетом проводных и беспроводных интерфейсов это обеспечивает возможность решения широкого круга задач. При этом возможности мини-ПК могут быть увеличены заменой штатных модулей оперативной и энергонезависимой памяти на модели, обладающие более высокими показателями информационного объема и лучшими скоростными параметрами. Но эта тема одной из следующих статей.


            (кликнуть мышью для увеличения картинки)

>>    Часть 1


Евгений Рудометов


Десятое поколение мини-ПК Intel NUC (Next Unit of Computing) в настоящее время представлено двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

Одним из представителей полностью укомплектованных и готовых к работе устройств из “Intel NUC 10 Performance Mini PC” является модель Intel NUC10i5FNKPA2 (символ “2″ в наименовании, как и раньше, означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке.

            (кликнуть мышью для увеличения картинки)

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNK),
• блок питания мини-ПК от сети переменного тока (модель HKA09019047-6U с входным напряжением 100-240В, выходным напряжением 19В, выходным током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• запасной столбик для крепления M.2 SSD,
• документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

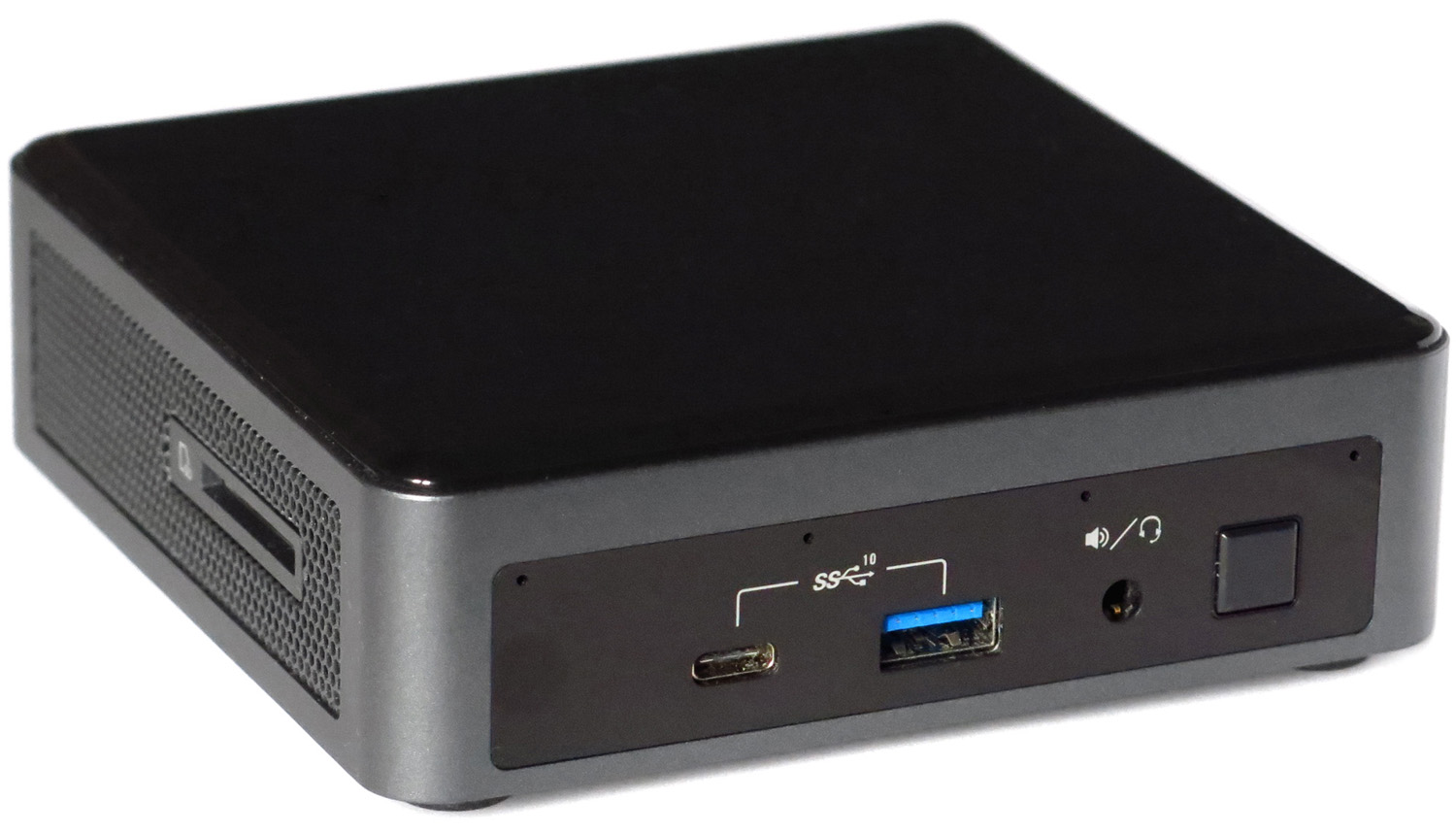

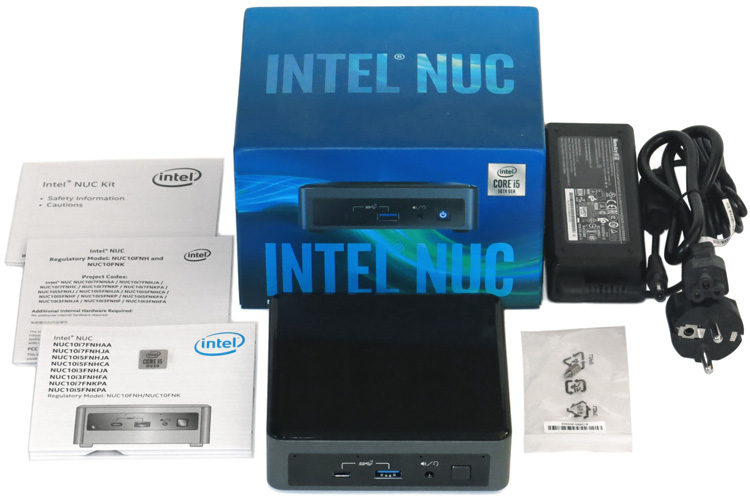

Рис. 1. Мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В дополнение к приведенному комплекту производитель разместил на своих сайтах еще и вспомогательное ПО и файлы с подробным описанием архитектуры моделей NUC10 и рекомендации по их настройке.

Возвращаясь к использованным в мини-ПК Intel NUC10i5FNK элементам, необходимо отметить, что применение энергоэкономичного процессора Intel Core i5-10210U, дополненного соответствующими электронными компонентами, позволило создать очень компактный компьютер.

Использованный процессор характеризуется сравнительно высокой производительностью и функциональностью. Их достаточно для решения широкого круга самых разных задач. Основные параметры Intel Core i5-10210U приведены в таблице 1.

Таблица 1.  Основные параметры Intel Core i5-10210U

Функциональные возможности мини-ПК Intel NUC10i5FNK реализованы с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

В данном компьютере используются видеосредства Intel UHD Graphics, встроенные в процессор Intel Core i5-10210U. Эти средства поддерживают:

• Видео HD для Blu-ray,­­
• Direct3D 2015/11.2/11.1/9/10, Direct2D, OpenCL 1.2/2.0/2.1/4.5,
• Аппаратное ускорение декодирования Full AVC/VC1/MPEG2/HEVC/VP8/VP9/JPEG,
• Аппаратное ускорение кодирования Full AVC/MPEG2/HEVC/VP8/JPEG.

Видеопоток передается как через HDMI (через LSPCON — MegaChips MCDP2800-BCT DisplayPort 1.2a to HDMI 2.0b Level Shifter/Protocol Converter) с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Оперативная память представлена двумя SO-DIMM DDR4-2666 по 4GB (модель Kingston KVR26S19S6/4). Общий объем составляет 8GB, но имеется возможность расширения до 64GB.

Поддерживаются проводные и беспроводные интерфейсы.

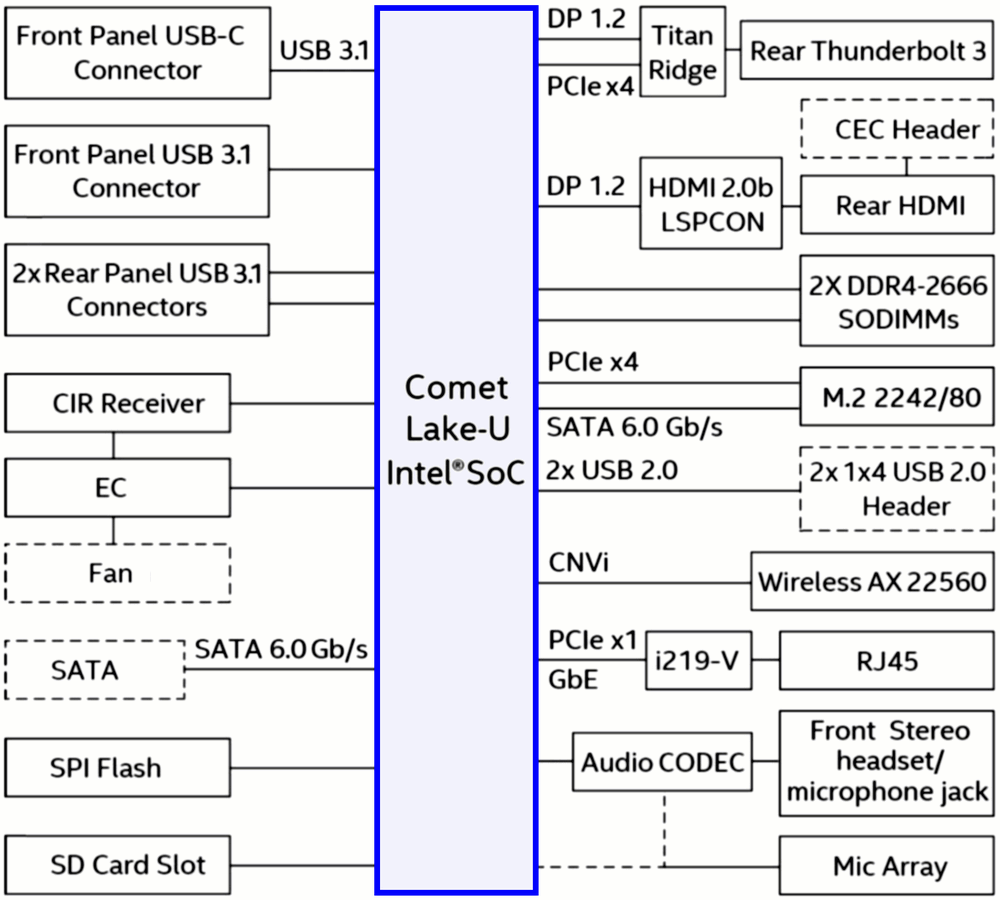

Функциональная схема мини-ПК Intel NUC10i5FNK представлена на рис. 2, технические характеристики — в таблице 2.

Рис. 2. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Таблица 2.  Технические характеристики Intel NUC10i5FNK

В тестируемом варианте мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации осуществляет накопитель M.2 SSD 256GB (модель Kingstone U-SNS8154P3/256GJ).

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNK, то они приведены далее.

Конфигурация исследуемой системы и результаты проведенного тестирования рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Евгений Рудометов


 >>    Часть 3


В мини-ПК Intel NUC10i5FNK энергонезависимое хранение информации, представленной системным и прикладным программным обеспечением, а также пользовательскими файлами программ и данных, осуществляет единственный накопитель M.2. При этом внутренние разъемы материнской платы NUC10i5FNB допускают подключение одного 2,5-дюймового SATA HDD. Однако дизайн данной модели мини-ПК не позволяет использовать HDD.

В мини-ПК Intel NUC10i5FNK конструкторы применили M2 SSD-накопитель Kingston U-SNS8154P3/256GJ. Внешний вид используемого накопителя представлен на рис. 11.

Рис. 11. Комплектный накопитель NUC10i5FNK
             (кликнуть мышью для увеличения картинки)

Накопитель U-SNS8154P3/256GJ предлагается во многих торговых сетях, но, к сожалению, его подробные технические параметры найти не удалось: нет их ни на сайте производителя, ни в альтернативных источниках информации. Достоверно известно лишь то, что U-SNS8154P3/256GJ — это “M.2 2280 x2 256GB SSD” c “PCIe Gen. 3 NVMe 1.2”. Но остаются своеобразным секретом производителя такие характеристики, как скоростные параметры этого накопителя, его время наработки на отказ (MTBF) и его износоустойчивость (ресурс перезаписи данных, TBW), нет информации о контроллере и типе используемых микросхем флэш-памяти. Подключение через две линии PCIe при наличии в архитектуре мини-ПК четырех линий не позволяет надеяться на очень высокие значения скоростей чтения/записи, но это будет выяснено уже в процессе тестирования.

Оперативная память в мини-ПК Intel NUC10i5FNK представлена двумя модулями SO-DIMM DDR4 Kingston KVR26S19S6/4. Каждый модуль имеет объем 4 Гбайт. Основные параметры: 512Mx64-bit (4GB) DDR4-2666 CL19 260-pin SODIMM, VDD=1.2V Typical. Внешний вид модуля памяти представлен на рис. 12.

Рис. 12. Комплектный модуль памяти NUC10i5FNK
             (кликнуть мышью для увеличения картинки)

Как упоминалось ранее, интерфейсные возможности представлены как проводными, так и беспроводными средствами.

Так, например, сетевые средства Gigabit (10/100/1000Mbps) LAN, созданные на основе контроллера Intel I219V Gigabit Ethernet, обеспечивают поддержку сети Ethernet режимов Full-duplex 10/100/1000Mbps и Half-duplex 10/100Mbps.

Модуль Intel Wi-Fi 6 AX201 предоставляет беспроводные функции Wi-Fi (IEEE 802.11a/b/g/n/ac/ax, 802.11d, 802.11e, 802.11h, 802.11i, 802.11w, 802.11r, 802.11k) со скоростью до 2.4GBps в 160MHz каналах (2.4GHz, 5GHz) и Bluetooth (v.5). Фрагмент материнской платы с модулем AX201 представлен на рис. 13.

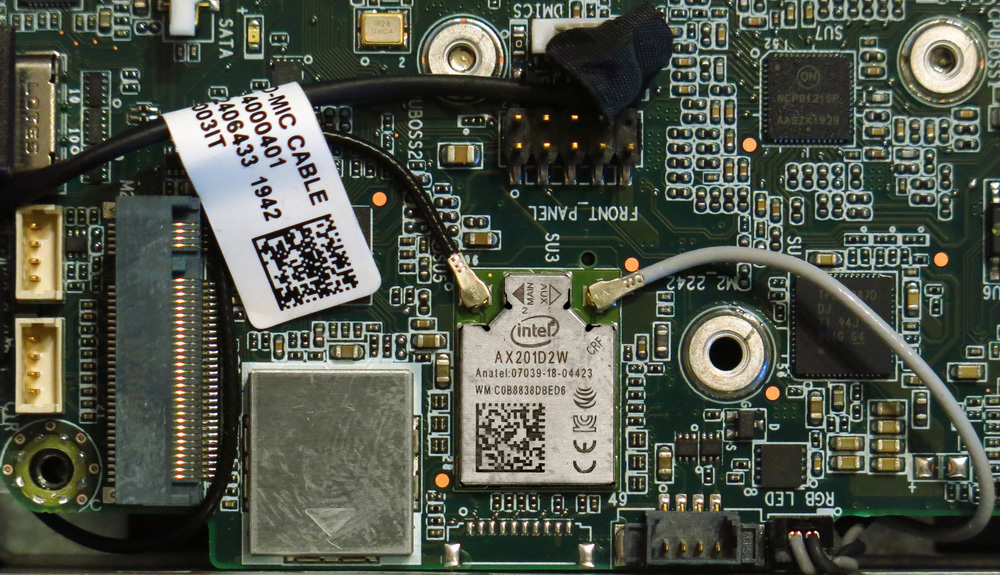

Рис. 13. Фрагмент материнской платы с модулем AX201
             (кликнуть мышью для увеличения картинки)

Связь с периферийными устройствами может осуществляться через порты USB 3.1 Gen. 2 Type A и USB 3.1 Gen. 2 Type C. При этом порт USB Type C, расположенный на задней панели, может использоваться и для передачи данных и для зарядки гаджетов. Кроме того, имеется возможность использования USB 2.0 с разъемами на плате, а также CIR (Consumer Infrared).

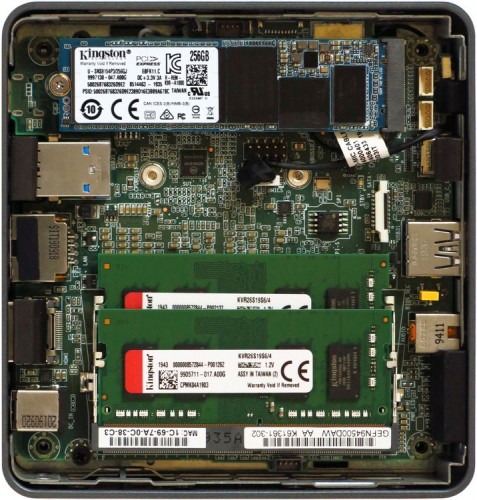

Внутренне устройство мини-ПК Intel NUC10i5FNK приведено на рис. 14.

Рис. 14. Мини-ПК NUC10i5FNK и его элементы
            (кликнуть мышью для увеличения картинки)

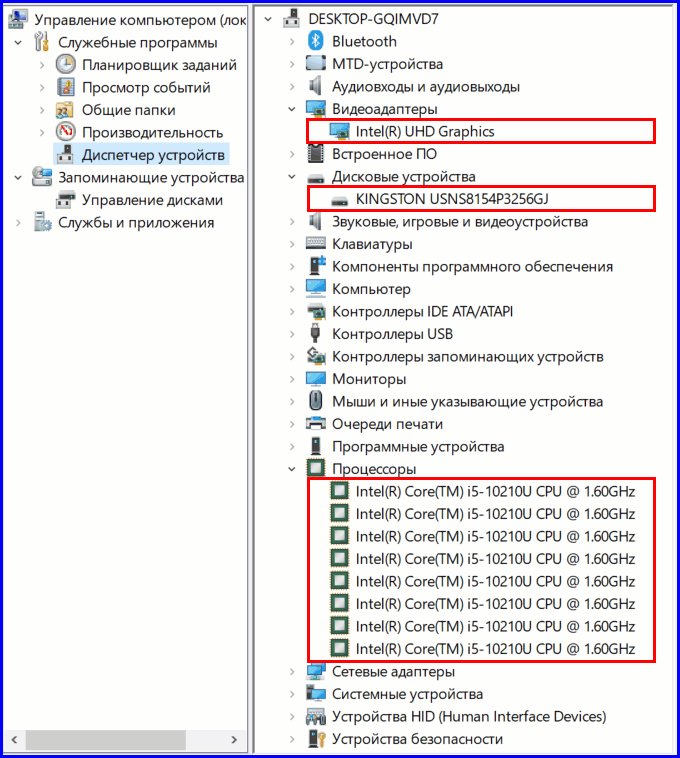

На накопитель SSD производителем установлена операционная система (ОС) Microsoft Windows 10 Home 64-bit. Эта ОС вместе с драйверами осуществляет управление рассмотренными выше компонентами мини-ПК Intel NUC10i5FNK, возможности которого позволяют решать широкий круг задач, включая мультимедиа и большое количество игр, не требующих, предельных ресурсов. Основные сведения о выпуске ОС Windows и системе приведены на рис. 15.

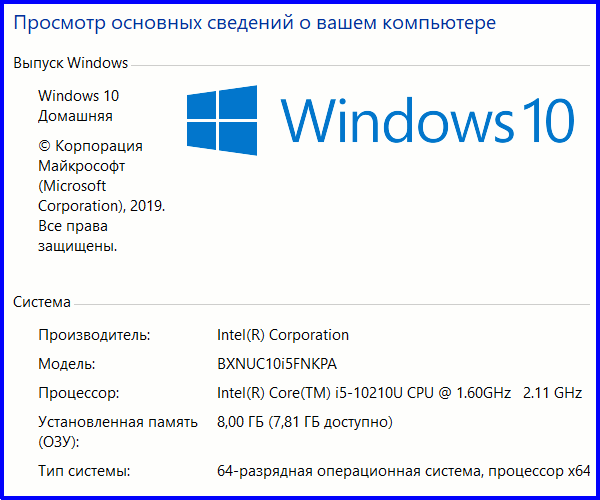

Рис. 15. Основные сведения о компьютере
            (кликнуть мышью для увеличения картинки)

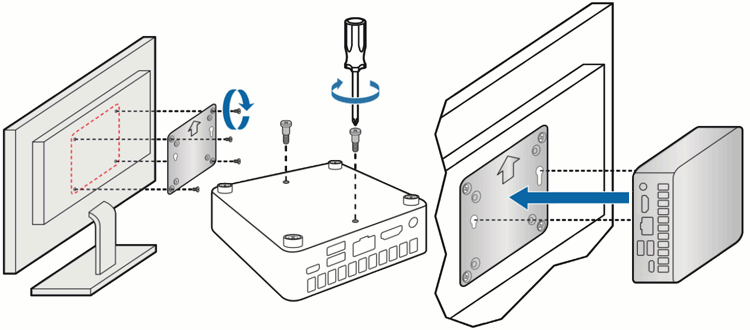

Остается добавить, что компактные размеры и малый вес устройства позволяет на его основе конструировать моноблоки, прикрепив корпус Intel NUC10i5FNK к задней стенке монитора или телевизора (рис. 16).

Рис. 16. Сборка моноблока на основе мини-ПК NUC10i5FNK
             (кликнуть мышью для увеличения картинки)

Что же касается результатов тестирования мини-ПК Intel NUC10i5FNKPA2, то этой теме будет посвящена следующая статья: Произвоительность Intel NUC10i5FNKPA.


             (кликнуть мышью для увеличения картинки)

>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Топология материнской платы NUC10i5FNB и элементы интерфейсов, расположенные на нижней ее стороне, представлены на рис. 6 и в таблице 2.

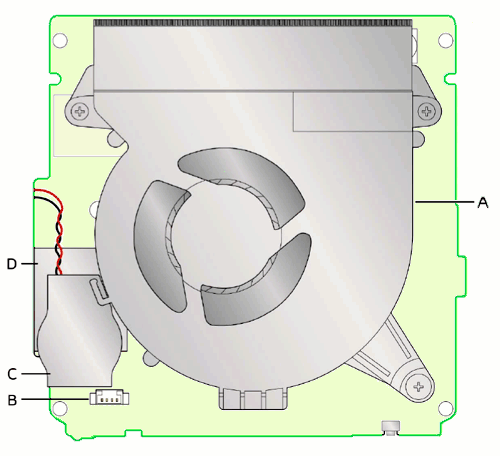

Рис. 6. Элементы нижней стороны материнской платы NUC10i5FNB

Таблица 2. Элементы нижней стороны материнской платы

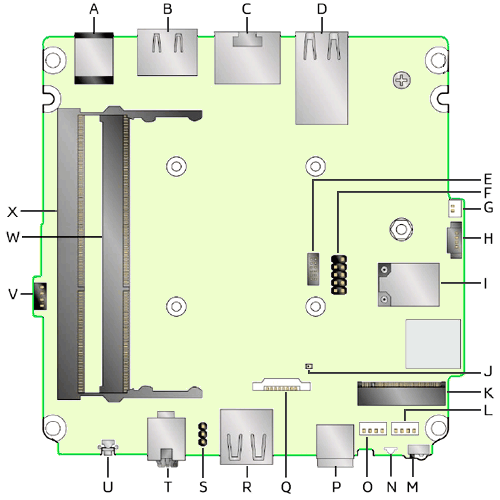

Верхняя сторона материнской платы NUC10i5FNB — на рис. 7 и в таблице 3.

Рис. 7. Элементы верхней стороны материнской платы NUC8i7IHB

Таблица 3. Элементы верхней стороны материнской платы

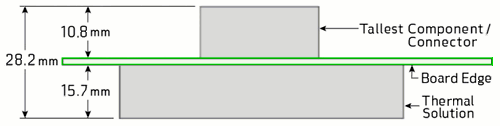

Размеры материнской платы NUC10i5FNB приведены на рис. 8.

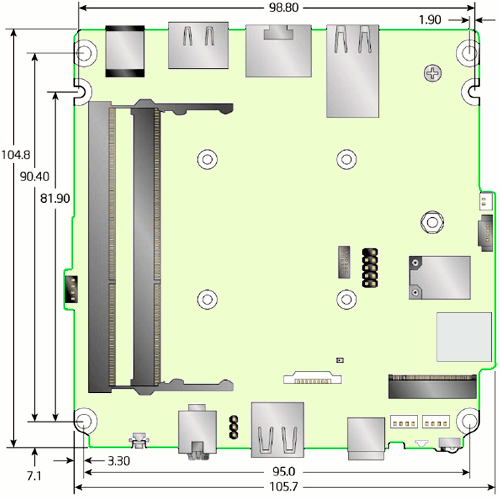

Рис. 8. Размеры материнской платы NUC10i5FNB

Внешний вид системного блока мини-ПК Intel NUC10i5FNK, приведен на рис. 9 и рис. 10, его технические параметры — в таблице 4.

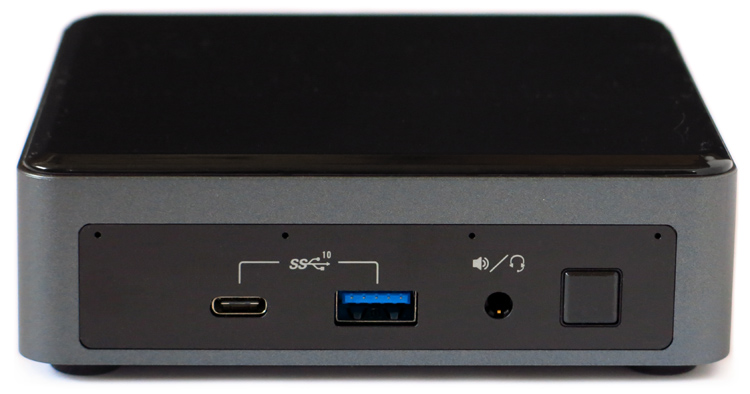

Рис. 9. Фронтальная сторона мини-ПК Intel NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

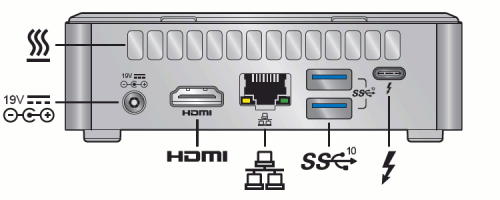

Рис. 10. Обратная сторона мини-ПК Intel NUC10i5FNK
              (кликнуть мышью для увеличения картинки)

Энергопитание мини-ПК осуществляется от внешнего блока питания (модель HKA09019047-6U):

• Входное напряжение — 100-240 В,
• Выходное напряжение — 19 В,
• Выходной ток — до 4,74 А.

Таблица 4. Технические характеристики Intel NUC10i5FNK

В следующей части  данной статьи рассмотрен ряд элементов мини-ПК.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


В мини-ПК NUC10i5FNK использован процессор Intel Core i5-10210U, являющийся представителем десятого поколения Intel Core, кодовое наименование семейства и микроархитектуры — Comet Lake. Он относится к моделям с предельно низкими уровнями энергопотребления, а, следовательно, и теплообразования. Несмотря на то, что процессор имеет в своем составе 4 ядра, его расчетная мощность (TDP) составляет всего 15 Вт. Однако соответствующей настройкой величина TDP может быть как уменьшена до значения в 10 Вт, так и увеличена до 25 Вт. Внешний вид процессора Comet Lake U приведен на рис. 3, основные параметры Intel Core i5-10210U — в таблице 1.

Использование энергоэкономичного 4-ядерного процессора Intel Core i5-10210U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью. Его возможностей достаточно для решения широкого круга самых разных задач.

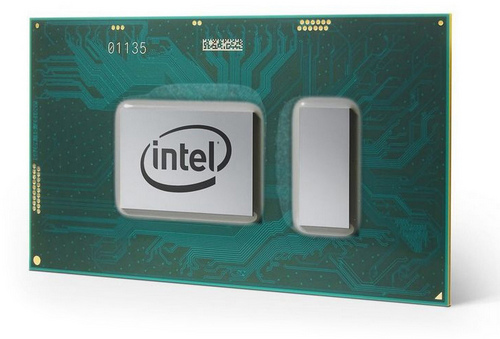

Рис. 3. Процессор Intel Comet Lake U

Таблица 1. Основные параметры Intel Core i5-10210U

Для компактных систем, созданных на основе мобильных процессоров десятого поколения с предельно низкими уровнями энергопотребления и теплообразования (процессоры семейства U/Y), производитель как обычно, предлагает и соответствующие платформы. Пример такой платформы приведен на рис. 4.

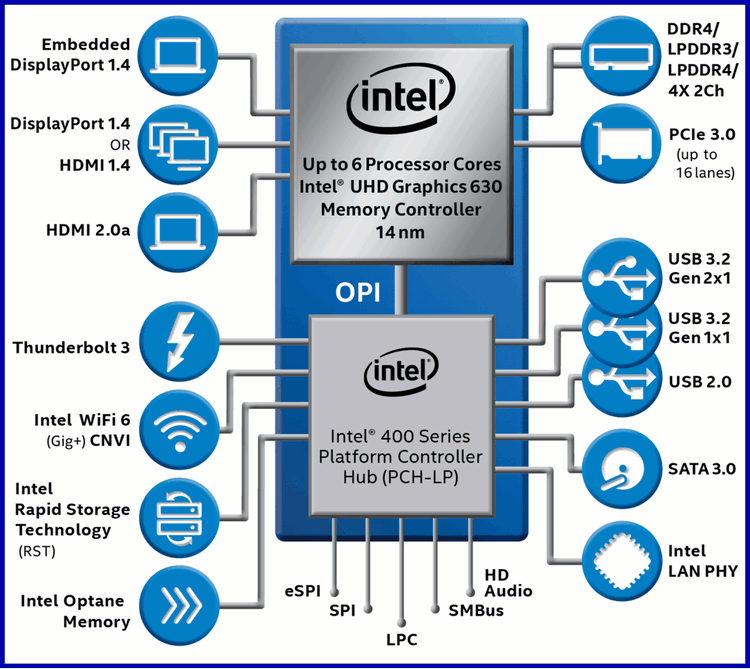

Рис. 4. Структура платформы с процессором десятого поколения
            (кликнуть мышью для увеличения картинки)

Большинство функциональных возможностей указанной платформы реализованы в мини-ПК Intel NUC10i5FNKPA с помощью специально разработанной для данного устройства материнской платы NUC10i5FNB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих. Функциональная схема представлена на рис. 5.

Рис. 5. Функциональная схема мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

В мини-ПК Intel NUC10i5FNK видеофункции обеспечивает встроенные в процессор видеосредства Intel UHD Graphics. Видеопоток передается как через HDMI с максимальным разрешением 4096 х 2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096 х 2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Подсистема оперативной памяти представлена двумя слотами с подключением до двух модулей SO-DIMM DDR4 с максимальным объемом 64 Гбайт.

Интерфейсные возможности представлены как проводными, так и беспроводными средствами.

Связь с периферийными устройствами может осуществляться через порты USB 3.1 Gen. 2 Type A и USB 3.1 Gen. 2 Type C. Кроме того, имеется возможность использования USB 2.0 с разъемами на плате, а также CIR (Consumer Infrared).

В следующей части  данной статьи рассмотрены топология материнской платы Intel NUC10i5FNB и элементы интерфейсов, приведены основные характеристики мини-ПК Intel NUC10i5FNKPA.


>>    Часть 3


Евгений Рудометов


Компания Intel продолжает развивать семейство компактных настольных компьютеров (mini PC — мини-ПК) своей собственной разработки. Материнские платы этих устройств снабжены энергоэффективными мобильными процессорами. Изделия получили наименование NUC (Next Unit of Computing). И хотя они являются, по сути, только компактными системными блоками, требующими подключения монитора или ТВ-приемника, а также клавиатуры, мыши и т. п., производители и пользователи продолжают их традиционно называть мини-ПК (Mini PC). По сути, данное наименование для настольных компьютерных систем малого форм-фактора стало уже отраслевым стандартом. Оно часто используется рядом фирм, создающими и выпускающими подобные изделия под своим брендом.

В настоящее время семейство новейших моделей мини-ПК, разработанных и предлагаемых компанией Intel, комплектуются мобильными процессорами уже десятого поколения. Эти компьютерные изделия сменили представителей предыдущих разработок, к которым относятся модели, например, седьмого и восьмого поколений.

Согласно информации, традиционно приведенной на сайте Intel, очередное семейство в настоящее время представлено, как и ранее, двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

В дополнение к этому модели каждой из упомянутых групп предлагаются в нескольких вариантах аппаратно-программных конфигураций. Это увеличивает разнообразие компьютерных изделий семейства NUC, особенно, учитывая наличие в продаже изделий предшествующих поколений. Все это позволяет предложить пользователям решения, которые обладают оптимальными характеристиками и возможностями для решения самых разных задач. Их диапазон простирается от приложений домашнего досуга до сферы малого бизнеса.

В качестве примера готовых к работе мини-ПК из указанного подмножества “Intel NUC 10 Performance Mini PC” можно привести модель Intel NUC10i5FNKPA2, созданную на основе 4-ядерного энергоэффективного мобильного процессора Intel Core i5-10210U интегрированными видеосредствами Intel UHD Graphics. В этом устройстве возможности процессора дополнены модулями оперативной памяти SO-DIMM DDR4, интерфейсными микросхемами, накопителем M.2 SSD с инсталлированым вариантом операционной системы Windows 10 Home. Кстати, символ “2″ в наименовании компьютера означает, как и раньше, наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта.

Некоторые особенности комплекта, архитектуры, ряда основных элементов и объявленных производителем функциональных возможностей этого изделия будут подробно рассмотрены далее.

Итак, данное устройство поставляется в жесткой картонной коробке. Она раскрашена в традиционные для производителя цветовые оттенки синего цвета.

Комплект указанной модели мини-ПК включает:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNK),
• блок питания мини-ПК от сети переменного тока, снабженный кабелем с вилкой европейского стандарта,
• Запасной столбик для крепления M2 SSD,
• Документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

Компоненты комплекта и внешний вид мини-ПК Intel NUC10i5FNK приведены на рис. 1 и рис. 2.

Рис. 1. Комплект мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

Рис. 2. Мини-ПК NUC10i5FNK
            (кликнуть мышью для увеличения картинки)

О платформе, конфигурации и ряде основных компонентов —  в следующих частях  данной статьи.


>>    Часть 2


Евгений Рудометов


В семействе компактных настольных компьютеров (mini PC — мини-ПК) компания Intel выпустила несколько вариантов NUC (Next Unit of Computing — ПК малого форм-фактора), созданных на основе процессоров десятого поколения микроархитектуры Comet Lake. Intel NUC “предоставляет весь вычислительный потенциал полноразмерного ПК на вашей ладони”. Новые устройства, которые, по сути, являются сверхкомпактными системными блоками, предлагаются производителем как в вариантах наборов, требующих установки дополнительных компонентов, так и в вариантах полностью укомплектованных блоков, включая ОС MS Windows 10 Home. Первые получили наименование “Intel NUC 10 Performance kit”, вторые — “Intel NUC 10 Performance Mini PC”.

Отличительной особенностью моделей “Intel NUC 10 Performance Mini PC” является наличие в их составе процессоров с интегрированными видеосредствами, модулей оперативной памяти SO-DIMM DDR4, материнских плат с распаянными интерфейсными микросхемами, накопителей M2 SSD и/или 2,5″ HDD с инсталлированными вариантами операционной системы Windows 10 Home.

Примером одного из полностью укомплектованных вариантов мини-ПК, относящихся к Intel NUC 10 Performance Mini PC, является модель NUC10i5FNKPA2 (рис. 1). Возможности этого устройства были оценены в процессе экспресс тестирования (рис. 2 – рис. 8). При этом перед запуском тестов в операционной системе были максимально отключены многочисленные процессы телеметрии, процессы контроля и обновления системного и прикладного программного обеспечения, сетевые средства. Как показывает опыт, без этого результаты тестирования будут значительно скромнее, так как указанные процессы “отвлекают” значительную часть аппаратных ресурсов Intel NUC.

Рис. 1.  Мини-ПК NUC10i5FNKPA2
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Основные компоненты мини-ПК NUC10i5FNKPA2

Рис. 3.  Характеристики процессора мини-ПК NUC10i5FNKPA2

Рис. 4.  Характеристики видеоадаптера мини-ПК NUC10i5FNKPA2
            (кликнуть мышью для увеличения картинки)

Рис. 5.  Объем дисковой подсистемы мини-ПК NUC10i5FNKPA2
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Оценки производительности процессора

Рис. 7.  Скоростные возможности дисковой подсистемы,
             измеренные CrystalDiskMark

Рис. 8.  Скоростные возможности дисковой подсистемы,
             измеренные ATTO Disk Benchmark
            (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе тестирования оценок, мини-ПК NUC10i5FNKPA2 обладает сравнительно высокой производительностью. Аналогичные значения продемонстрируют и наборы (kit) с Intel Core i5-10210U после доукомплектования этих наборов такими же модулями DDR4 и SSD, а также таким же набором ПО. Использованиие же более скоростных и более емких модулей оперативной и энергонезависимой памяти обеспечит еще большие показатели производительности этих устройств.

Виктор   Рудометов
Евгений Рудометов

         (кликнуть мышью для увеличения картинки)

Каждый пользователь сталкивается с ежедневным ростом объемов личной и служебной информации. Это могут быть документы, фотографии, видео, резервные копии и многое другое. Возникает два важных вопроса: где хранить и как получить к своей информации удобный и быстрый доступ. Системы хранения в интернете дороги, а также часто не предоставляют необходимого уровня безопасности и удобства пользования. Оптимальное решение – это домашняя система на основе сервера сетевого хранилища, например, Synology DiskStation DS420+ (далее Synology DS420+). Это высокопроизводительное и надежное решение для хранения данных с функциональностью домашнего облака и мультимедиа центра. В первую очередь модель ориентирована на домашних пользователей, а также на использование в малых офисах.

Изделие поставляется в небольшой картонной коробке, надежно защищающей небольшой по размеру сервер и аксессуары:

• устройство Synology DS420+,
• адаптер питания от сети переменного тока со съемным кабелем,
• сетевой кабель LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2,5”,
• печатное руководство пользователя по быстрой установке на русском языке.

Рис. 1.  Комплект Synology DS420+
            (кликнуть мышью для увеличения картинки)

Корпус Synology DS420+ выглядит стильно. Он окрашен в черный цвет, матовый. Благодаря матовой поверхности практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS420+ приведен на рис. 2, основные технические характеристики — в таблице 1.

Рис. 2.  Synology DS420+
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики Synology DS420+

На фронтальной и обратной сторонах (рис. 3) расположены:

1. Индикатор состояния системы,
2. Индикаторы состояния дисков,
3. Блокиратор лотка дисков,
4. Порт USB 3.0 для подключения внешних устройств,
5. Кнопка и индикатор питания,
6. Лотки для дисков,
7. Порты 1GbE RJ-45,
8. Кнопка сброса,
9. Разъем энергопитания,
10. Систеный вентилятор,
11. Гнездо замка безопасности Kensington.

Остается добавить, что по бокам присутствуют вентиляционные прорези, выполненные в виде надписей «Synology». Внутри Synology DS420+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Рис. 3.  Фронтальная и обратная стороны Synology DS420+
            (кликнуть мышью для увеличения картинки)

Материнская плата с процессором находится внутри корпуса. Однако пользователю Synology DS420+ не потребуется разбирать устройство для установки дополнительных 4 Гбайт памяти.

Процедура установки жестких дисков довольно проста: для 3,5″ моделей даже не потребуется отвертка. Диски крепятся в салазках с помощью специальных пластинок.

Для увеличения скоростных возможностей Synology DS420+ в архитектуре данного устройства предусмотрена система SSD-кэширования. Она позволяет существенно повысить производительность системных операций ввода/вывода и некоторых приложений. Для реализации данной возможности в нижней части корпуса есть два отсека для установки твердотельных накопителей SSD NVME M.2 2280. Как результат, некоторые операции будут ускорены в 20 раз. При установке одного модуля M.2 будет работать кэш на чтение, однако при установке двух модулей есть возможность включить ускоренный режим и на чтение, и на запись.

Установив диски и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS420+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS420+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть и соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернет через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с друзьями или сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS420+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR.

“Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology.

Synology Hybrid RAID (SHR) является автоматизированной системой управления RAID от компании Synology. Мы рекомендуем даже опытным пользователям обратить внимание именно на SHR. Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера. Классический RAID не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Представим, что в начальной конфигурации 4 диска по 500 Гбайт (с одним избыточным, RAID 5) пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 4.  Классический RAID

При расширении хранилища SHR работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тб, а после замены третьего – 4,5 Тбайт:

Рис. 5.  Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела, необходимо выбрать для него файловую систему. Так как DS420+ поддерживает BTRFS, имеет смысл выбрать именно ее. BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

После аппаратно-программного конфигурирования система будет проверять установленные накопители. Для SHR с 4-я дисками по 4 Тбайт каждый весь процесс занял примерно сутки. Несмотря на то, что можно уже использовать NAS по его прямому назначению, рекомендуется дождаться окончания проверки.

Как упоминалось ранее, SSD-кэш в Synology DS420+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 сравнительно небольшого объема, например, 64 или 128 Гбайт. Можно, конечно, использовать и более емкие модели SSD, однако их потенциал в ряде задач не будет использован полностью.

Скоростные возможности Synology DS420+ были оценены в процессе тестирования системы следующей конфигурации:

• HDD — два HDD 4 Тбайт Seagate ST4000DM (64 Мбайт кэша, 5900 об/мин), два HDD 4 Тбайт Western Digital Red NAS WD40EFRX (64 Мбайт кэша, 5400 об/мин),
• SSD кэш — 500 Гбайт M.2 NVME Crucial PCIe Gen3 x4,
• RAID — 4 диска в конфигурации SHR с использованием избыточности одного диска,
• Файловая система — BTRFS

В качестве тестовых инструментов оценки скоростных возможностей использовались программы CrystalDiskMark 7 и ATTO Disk Benchmark. Результаты тестирования приведены на рис. 6 и рис. 7.

Рис. 6.  Результаты CrystalDiskMark 7

Рис. 7.  Результаты ATTO Disk Benchmark

Как следует из полученных результатов, фактически все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при одновременном доступе к устройству нескольких пользователей в настроенном режиме Link Aggregation существует возможность использовать возможности канала передачи данных шириной в два гигабита (2×1 Гбит/с). Это фактически удваивает скорость данного NAS.

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи несомненно оценят мультимедиа приложения для организации хранения и просмотра фото и файлов видео. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чаты, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации. Описание  популярных приложений и их возможностей достойны отдельной статьи.

В заключение остается добавить, что Synology DiskStation DS420+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение превосходно справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является операционная система DSM, управляющая работой сервера, а также огромный набор программных пакетов.

https://pcnews.ru/articles/synology_ds420plus-1006686.html
https://pcnews.ru/news/setevoj_nakopitel_synology_ds420-1006687.html
https://pcnews.ru/articles/synology_nas_ds420plus_software-1006948.html
https://pcnews.ru/news/programmnoe_obespecenie_synology_ds420-1006949.html
