Евгений Рудометов


 >>    Часть 1


Реальные емкостные и скоростные возможности твердотельного накопителя SSD 760P 2TB (SSDPEKKW020T8), созданного компанией Intel, были оценены в процессе тестирования. В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока:

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — HDD HDWL110UZSVA (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет SSD 760P 2TB, имеющий типоразмер M.2 2280. Установка данного накопителя, включение тестового мини-ПК, запуск и последующий анализ результатов каких-либо проблем не вызвали.

На рис. 5 приведен накопитель SSD 760P 2TB, установленный в системный блок.

Рис. 5.  Накопитель SSD 760P 2TB в системном блоке
            (кликнуть мышью для увеличения картинки)

Для поддержки твердотельных накопителей силами самих пользователей компания Intel можно использовать специальные программные средства. Это может быть, например, многофункциональная утилита Intel Solid-State Drive Toolbox (Intel SSD Toolbox).

Оценки емкостных параметров накопителя SSD 760P 2TB (SSDPEKKW020T8), выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 6.

Рис. 6.  Емкостные параметры SSD 760P 2TB

Оценивая емкостные параметры SSD 760P 2TB, необходимо напомнить, что производители накопителей информационную емкость своих изделий традиционно приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 000 000 байт. В результате в десятичных единицах емкость SSD 760P 2TB составляет 2 048 390 066 176 байт (рис. 6), то есть даже несколько больше объявленного производителя значения. А вот в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 x 1 024 x 1 024 байт = 1 073 741 824 (2 в степени 30). Как результат, «десятичная» емкость 2 048 390 066 176 байт в единицах, привязанных к двоичной системе счисления, преобразуется и приводится уже как 1.86 Тбайт (рис. 6).

Скоростные возможности накопителя SSD 760P 2TB были оценены с помощью соответствующих тестовых программ. Полученные результаты приведены на рис. 7 – рис. 9.

Рис. 7.  Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 8.  Оценка скоростных параметров, выполненная ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Рис. 9.  Оценка скоростных параметров, выполненная AS SSD Benchmark


Как следует из полученных оценок, твердотельный накопитель SSD 760P 2TB (модель SSDPEKKW020T8), выпущенный компанией Intel, продемонстрировал очень высокие значения скоростных параметров. При этом скоростные параметры данного накопителя значительно превышают аналогичные параметры не только традиционных 2,5- и 3,5-дюймовых жестких дисков, но даже и новейших 2,5-дюймовых SSD с интерфейсом SATA3. Более того, в других компьютерных системах исследованный твердотельный накопитель вполне возможно сможет показать еще более высокие результаты. Остается добавить, что накопитель обладает высокой надежностью и неплохими показателями износоустойчивости в режимах записи, перезаписи и стирания информации. Тем не менее, использование данного устройства целесообразно ограничить, в соответствии с рекомендациями производителя, системами потребительского уровня.

                                   (кликнуть мышью для увеличения картинки)

>>    Часть 1


Дополнительные материалы:
Экспресс-тест Intel SSDPEKKW020T8
M.2 SSD Intel 760p 1TB
Архитектура мини-ПК от Intel
SSD Intel 760p 2048GB

Евгений Рудометов


Скоростные возможности подсистемы оперативной памяти (ОЗУ) NUC10i5FNKPA2 были оценены в процессе тестирования NUC10i5FNKPA2 с разными моделями модулей SO-DIMM DDR4.

Основные компоненты, использованные в тестовой системе:

• Процессор — Intel Core i5-10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш 6 Мбайт, TDP 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — встроенная в процессор Intel UHD Graphics,
• Модули ОЗУ конфигурации 1 — 2×4GB (Kingston DDR4-2666),
• Модули ОЗУ конфигурации 2 — 2×16GB (Crucial DDR4-2400),
• Дисковая подсистема — M.2 SSD 256GB,
• Блок питания — внешний компактный блок HKA09019047-6U (AC-DC: input — 100-240V/50-60Hz; output — 19V, 4,74А, 90W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

В исследовании использовались две конфигурации подсистемы оперативной памяти: 8 Гбайт и 32 Гбайт.

Первая конфигурация с информационным объемом 8 Гбайт представлена двумя модулями SO-DIMM DDR4-2666 (модель Kingston KVR26S19S6/4). Каждый модуль имеет объем 4 Гбайт. Основные параметры: 512Mx64-bit (4GB), DDR4-2666, CL19, 260-pin SODIMM, VDD=1.2V Typical. Внешний вид модуля памяти представлен на рис. 4.

Вторая конфигурация с информационным объемом 32 Гбайт представлена двумя модулями SO-DIMM DDR4-2400 (модель Crucial CT16G4SFD824A). Каждый модуль имеет объем 16 Гбайт. Основные параметры: PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 2048Meg x 64, 260-pin SODIMM, 1.2V. Внешний вид модуля памяти представлен на рис. 4.

Рис. 4. Модули ОЗУ 4GB и 16GB
            (кликнуть мышью для увеличения картинки)

На рис. 5 — модули памяти в NUC10i5FNKPA2.

Рис. 5. Модули ОЗУ 4GB и 16GB в NUC10
            (кликнуть мышью для увеличения картинки)

На рис. 6 — параметры модулей Kingston KVR26S19S6/4 и Crucial CT16G4SFD824A, определенные программой AIDA64.

Рис. 6. Характеристики модулей ОЗУ 4GB и 16GB
            (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью тестов программы AIDA64, приведены:

• на рис. 7 и рис. 8  —  конфигурация 2×4GB,
• на рис. 9 и рис. 10 — конфигурация 2×16GB.

Рис. 7. Оценка подсистемы ОЗУ из 2×4GB
            тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 8. Оценка подсистемы ОЗУ из 2×4GB
            тестом AIDA64 GPGPU Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 9. Оценка подсистемы ОЗУ из 2×16GB
            тестом AIDA64 Cache & Memory Benchmark
            (кликнуть мышью для увеличения картинки)

Рис. 10. Оценка подсистемы ОЗУ из 2×16GB
              тестом AIDA64 GPGPU Benchmark
              (кликнуть мышью для увеличения картинки)

Результаты тестирования подсистемы оперативной памяти обеих выше указанных конфигураций, полученные с помощью теста Memory Mark пакета PassMark Software, приведены:

• на рис. 11 — конфигурация 2×4GB,
• на рис. 12 — конфигурация 2×16GB.

Рис. 11. Оценка производительности ОЗУ из 2×4GB
              тестом Memory Mark пакета PassMark Software
              (кликнуть мышью для увеличения картинки)

Рис. 12. Оценка производительности ОЗУ из 2×16GB
              тестом Memory Mark пакета PassMark Software
              (кликнуть мышью для увеличения картинки)

В заключение необходимо отметить, что полученные результаты, как и предполагалось, демонстрируют зависимость параметров подсистемы памяти от используемых модулей. При этом, как это ни удивительно, вариант с менее скоростными, но более емкими модулями оказался производительнее по сравнению с 8GB вариантом NUC10i5FNKPA2. Однако вполне возможно, что достигнутые показатели можно перекрыть за счет использования еще более совершенных модулей памяти, а через них увеличить и производительность компьютера. В дополнение к этому не стоит забывать, что у пользователей NUC10 имеется возможность варьировать еще и накопители, от которых также зависит не только емкость и скоростные параметры  подсистемы, но также и производительность всей системы NUC10.

Остается отметить, что все сказанное относится и к NUC10i5FNK2.

Что же касается выбора между полностью готового к работе NUC10i5FNKPA2 и платформы NUC10i5FNK2, требующей доукомплектования модулями DDR4, SSD и ОС, то выбор остается за потенциальным пользователем. При этом следует помнить, что у него всегда остается возможность поменять указанные элементы, независимо от выбранной модели.

Дополнительные материалы:
Экспресс-тест Intel NUC10 Performance Mini PC
Архитектура мини-ПК Intel NUC10i5FNKPA
Производительность Intel NUC10i5FNKPA
Мини-ПК Intel NUC10i5FNKPA

Евгений Рудометов


 >>    Часть 1


Емкостные и скоростные возможности накопителя KXG50ZNV1T02 были оценены в процессе тестирования. В качестве тестового компьютера был использован высокопроизводительный мини-ПК, созданный на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока (рис. 3):

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB (системный накопитель),
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

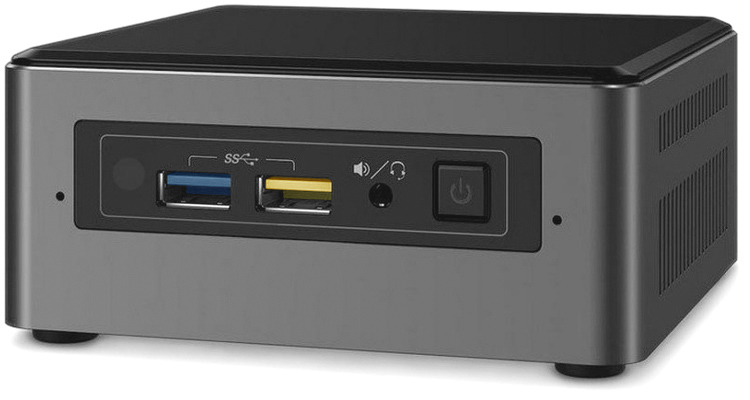

Рис. 3. Системный блок тестового компьютера
            (кликнуть мышью для увеличения картинки)

Материнская плата Intel NUC7i7BNB, входящая в состав компонентов системного блока мини-ПК, рассчитана на установку твердотельного накопителя типоразмера либо M.2 2280, либо M.2 2242. Этому требованию полностью удовлетворяет накопитель KXG50ZNV1T02, имеющий типоразмер M.2 2280. Работа, связанная с установкой этого накопителя, включением тестового мини-ПК, запуском тестов и анализом результатов, какими-то существенными проблемами не сопровождалась. Далее приведены основные этапы и некоторые результаты исследования накопителя KXG50ZNV1T02.

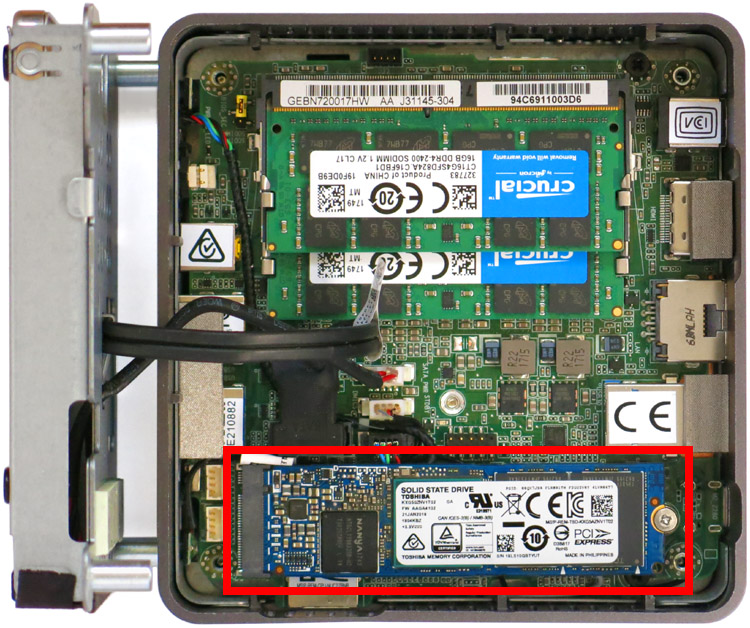

На рис. 4 приведен накопитель KXG50ZNV1T02, установленный в системный блок.

Рис. 4. Накопитель KXG50ZNV1T02 в системном блоке
            (кликнуть мышью для увеличения картинки)

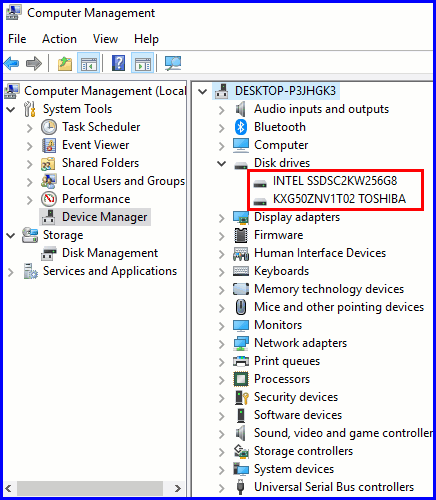

На рис. 5 приведена конфигурация дисковой подсистемы, компоненты которой определены программным средством Computer Management, которое входит в состав пакета Microsoft Windows 10 Enterprise 64-bit. Соответствующие логические диски — на рис. 6, некоторые параметры накопителя KXG50ZNV1T02, определенные тестовой программой CrystalDiskInfo 7.0.4 x64, приведены на рис. 7 (регистрируемая температура соответствует режиму покоя).

Рис. 5. Конфигурация дисковой подсистемы с KXG50ZNV1T02

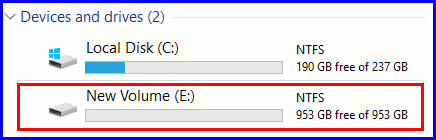

Рис. 6. Логические диски

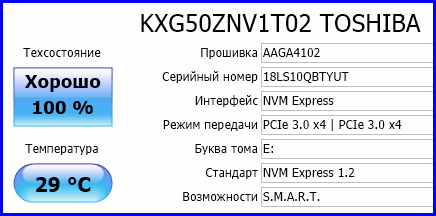

Рис. 7. Программа CrystalDiskInfo:
Параметры KXG50ZNV1T02

Оценки емкостных параметров накопителя KXG50ZNV1T02, выполненные с помощью штатных средств Microsoft Windows 10 Enterprise 64-bit, приведены на рис. 8.

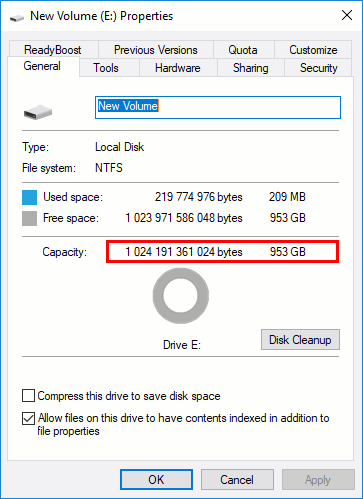

Рис. 8. Емкостные параметры KXG50ZNV1T02

Оценивая емкостные параметры данного высокотехнологичного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий приводят в десятичных единицах. Это означает, что в мобильных, стационарных и встраиваемых накопителях 1 Гбайт = 1 000 Мбайт = 1 000 000 Кбайт = 1 000 000 000 байт. В результате в десятичных единицах информационная емкость накопителя KXG50ZNV1T02 (1024 Гбайт, где 1 Гбайт = 1 000 000 000 байт) составляет 1 024 191 361 024 байт (рис. 8). Таким образом, реальное значение оказалось даже немногим больше объявленного производителем параметра, что является хорошим примером для других производителей SSD.

Продолжая тему информационной емкости указанного накопителя, необходимо напомнить, что в единицах, привязанных к двоичной системе счисления, 1 Гбайт = 1 024 Мбайт, 1 Мбайт = 1 024 Кбайт, 1 Кбайт = 1 024 байт, то есть 1 Гбайт = 1 024 Мбайт = 1 024 × 1024 Кбайт = 1 024 × 1 024 × 1 024 байт. Как результат, значение информационной емкости KXG50ZNV1T02, составляющее 1 024 191 361 024 байт, преобразуется и приводится уже как 953 Гбайт (рис. 8). Остается добавить, что указанные единицы часто обозначаются как GiB, MiB, KiB.

Оценки скоростных возможности твердотельного накопителя KXG50ZNV1T02, относящегося к изделиям серии XC5 и созданного компанией Toshiba, приведены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


 >>    Часть 2


Итак, скоростные возможности модулей CT16G4SFD824A (Crucial DDR4-2400 SO-DIMM, PC4-19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 1.2V, 2048Meg x 64) были оценены в процессе тестирования в составе мини-ПК, созданного на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока (рис. 4):

• Процессор — Intel Core i7-7567U (литография 14 нм, микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
• Материнская плата — Intel NUC7i7BNB,
• Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
• Оперативная  память — два модуля CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM),
• Дисковая подсистема — Intel SSD 545s Series 256GB с Intel Optane Memory 16GB,
• Блок питания — внешний компактный блок FSP065-10AABA (AC-DC: input — 100-240V/50-60Hz; output — 19V, 3.43A, 65W max),
• Операционная система — Microsoft Windows 10 Enterprise 64-bit.

Рис. 4.  Системный блок

На рис. 5 приведены два модуля CT16G4SFD824A, установленные в системный блок мини-ПК.

Рис. 5.  Два модуля CT16G4SFD824A в системном блоке
            (кликнуть мышью для увеличения картинки)

Результаты работы подсистемы оперативной памяти иллюстрируют приведенные ниже скриншоты работы тестовых программ Spaccy, AIDA64, PerformanceTest 8.0 (рис. 6 – рис. 10).

Рис. 6.  Конфигурация системы

Рис. 7.  Результаты анализа модулей CT16G4SFD824A

Рис. 8.  Тайминги модулей CT16G4SFD824A

Рис. 9.  Результаты тестирования кэша и памяти

Рис. 10. Сравнительная оценка производительности памяти
             (кликнуть мышью для увеличения картинки)

Оценивая результаты тестов модулей CT16G4SFD824A (Crucial 16GB DDR4-2400 SO-DIMM), следует обратить внимание, что встроенный в процессор Intel Core i7-7567U контроллер памяти согласно опубликованным спецификациям рассчитан на модули DDR4-2133 (PC4-17000, максимальная пропускная способность при использовании двух модулей — 34,1 Гбайт/с). Поэтому нет ничего удивительного в том, что в процессе тестирования указанные модули работали не в свойственном для них режиме DDR4-2400 (PC4-19200), а в режиме DDR4-2133 (PC4-17000), который для них задает процессор Intel Core i7-7567U. Учитывая данное обстоятельство, следует заметить, что для этого режима подсистема памяти мини-ПК, собранная на основе модулей CT16G4SFD824A, продемонстрировала очень высокие скоростные характеристики, которые являются очень близкими к максимальным пиковым (теоретически) значениям. Нереализованный же частотный запас указанных модулей может стать дополнительным ресурсом для их бесперебойной работы в составе мини-ПК на основе комплекта Intel NUC7i7BNHX1.


>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Перед детальным рассмотрением модулей Crucial DDR4-2400 SO-DIMM (CT16G4SFD824A), необходимо, вероятно, напомнить, что Crucial — это бренд компании Micron (Micron Technology, Inc.), являющейся одним из крупнейших мировых производителей NAND и DRAM памяти. Crucial представляет полную линейку продуктов на рынке памяти – твердотельные накопители и модули памяти для ноутбуков, десктопов, серверов. Память DRAM под брендом Crucial выпускает дочернее предприятие Micron и Intel. При этом используются только собственные чипы материнской компании Micron, прошедшие контроль качества Micron и Intel. Это касается и модулей CT16G4SFD824A.

Внешний вид модулей оперативной памяти CT16G4SFD824A представлен на рис. 2, основные параметры — в таблице 1.

Рис. 2.  Модули CT16G4SFD824A: фронтальная и обратная стороны модулей
             (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные параметры модулей CT16G4SFD824A

Основными элементами каждого модуля CT16G4SFD824A являются шестнадцать одинаковых микросхем, расположенных на обеих сторонах печатной платы модуля. Одна из таких микросхем представлена на рис. 3.

Рис. 3.  Одна из микросхем модуля CT16G4SFD824A

Следует отметить, что указанные модули памяти имеют пожизненную гарантию (в Германии гарантийный срок составляет 10 лет), что свидетельствует о высокой их надежности.

Что же касается скоростных возможностей модулей CT16G4SFD824A, то они были оценены в процессе проведенного тестирования данных модулей в составе мини-ПК, который был создан на основе комплекта Intel NUC7i7BNHX1.

Далее  описана конфигурация тестовой системы и представлены результаты тестирования модулей CT16G4SFD824A.


>>    Часть 3


Евгений Рудометов


Благодаря успехам полупроводниковых технологий быстро растет степень интеграции и функциональные возможности микросхем. Как результат, у конструкторов появляется возможность уменьшить размеры как мобильных, так и настольных компьютерных систем. Используя современные комплектующие, сегодня можно конструировать сверхкомпактные производительные системы (мини-ПК), способные во многих случаях успешно конкурировать с моделями традиционных габаритов. При этом такой мини-ПК, обеспечивая еще и широкие функциональные возможности, отличается от традиционных настольных систем существенно меньшими габаритами, меньшим энергопотреблением, меньшим уровнем шума. Не в последнюю очередь это достигается за счет использования мобильных или специальных настольных процессоров. В дополнение к этому обычно мини-ПК обладают еще и удобным, и весьма красивым дизайном.

Чтобы облегчить многочисленным поклонникам компактных систем сборку мини-ПК, ряд известных компаний предлагает различные варианты соответствующих наборов, а также отдельных миниатюрных комплектующих с низким энергопотреблением. В качестве примера можно привести комплект Intel NUC7i7BNHX1. Важнейшими его компонентами являются:

• материнская плата Intel NUC7i7BNB с процессором низкого энергопотребления Intel Core i7-7567U и встроенными контроллерами различных проводных и беспроводных интерфейсов,
• корпус с внешними размерами 115 × 111 × 51 мм,
• компактный внешний блок питания от сети переменного тока, обеспечивающий на выходе до 65 Вт,
• модуль энергонезависимой памяти Intel Optane Memory для эффективного кэширования 2,5-дюймового накопителя HDD/SSD.

Для превращения комплекта Intel NUC7i7BNHX1 в сверхкомпактный системный блок мини-ПК пользователю потребуются еще приобрести и установить модули памяти DDR4 SO-DIMM, а также накопитель HDD/SSD с последующей инсталляцией операционной системы и необходимых драйверов.

Детали выбора и настройки дисковой подсистемы и соответствующего программного обеспечения будут рассмотрены в следующих публикациях. В этой же статье объектом исследования станет подсистема оперативной памяти мини-ПК, созданного на базе комплекта Intel NUC7i7BNHX1.

Разработчики комплекта Intel NUC7i7BNHX1 предусмотрели использование в его архитектуре до двух модулей памяти SO-DIMM типа DDR4-2133 1.2V с максимальным общим информационным объемом 32 Гбайт. Для облегчения проблемы выбора модулей памяти (и накопителей), совместимых с материнской платой Intel NUC7i7BNB комплекта Intel NUC7i7BNHX1, целесообразно руководствоваться фирменными материалами, в которых приводятся соответствующие рекомендации, основанные на результатах тестирования моделей от разных производителей. Не все модели являются подходящими, однако список совместимых с Intel NUC7i7BNB вариантов достаточно большой, чтобы выбрать оптимальные варианты. Выбирая оптимальные модули оперативной памяти, целесообразно ознакомиться с расширенным списком совместимых с Intel NUC7i7BNB моделей.

В качестве примера совместимых модулей памяти можно привести модули Crucial DDR4-2400 SO-DIMM, получившие наименование CT16G4SFD824A (рис. 1).

Рис. 1.  Модули CT16G4SFD824A в защитных упаковках

Внешний вид и основные характеристики модулей CT16G4SFD824A представлены в следующей части данной статьи.
